Dispositivos de Proteo e Controle Dispositivos de Proteo

Dispositivos de Proteção e Controle

• • Dispositivos de Proteção Na aeronave, cada circuito é isolado dos outros. Um dos maiores problemas de um circuito é o curto direto. Significa dizer que um ponto do sistema tem a total voltagem, e contate o massa, possibilitando um caminho sem resistência. Quando um curto ocorre, a resistência é pequena, então a corrente é grande.

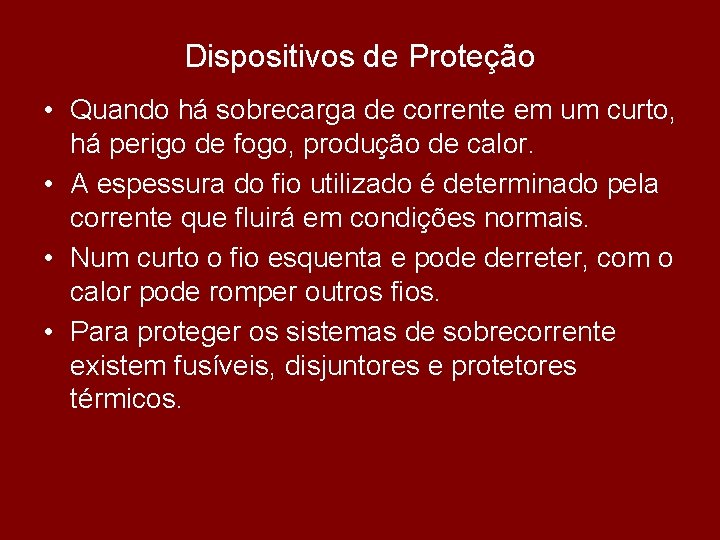

Dispositivos de Proteção • Quando há sobrecarga de corrente em um curto, há perigo de fogo, produção de calor. • A espessura do fio utilizado é determinado pela corrente que fluirá em condições normais. • Num curto o fio esquenta e pode derreter, com o calor pode romper outros fios. • Para proteger os sistemas de sobrecorrente existem fusíveis, disjuntores e protetores térmicos.

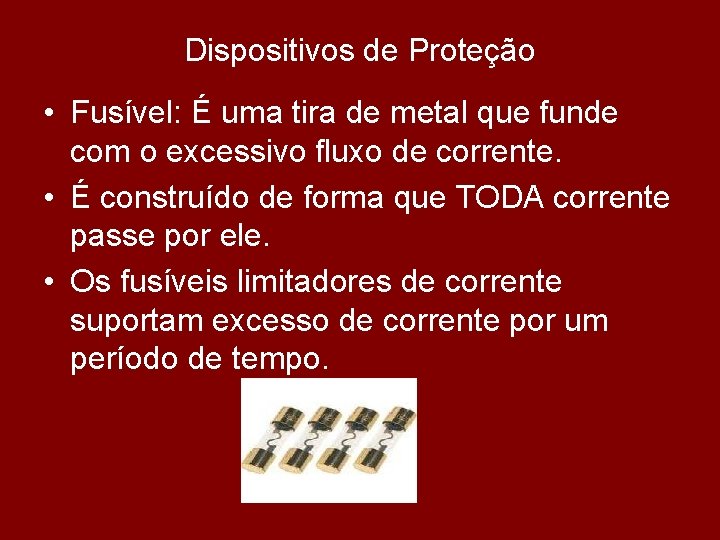

Dispositivos de Proteção • Fusível: É uma tira de metal que funde com o excessivo fluxo de corrente. • É construído de forma que TODA corrente passe por ele. • Os fusíveis limitadores de corrente suportam excesso de corrente por um período de tempo.

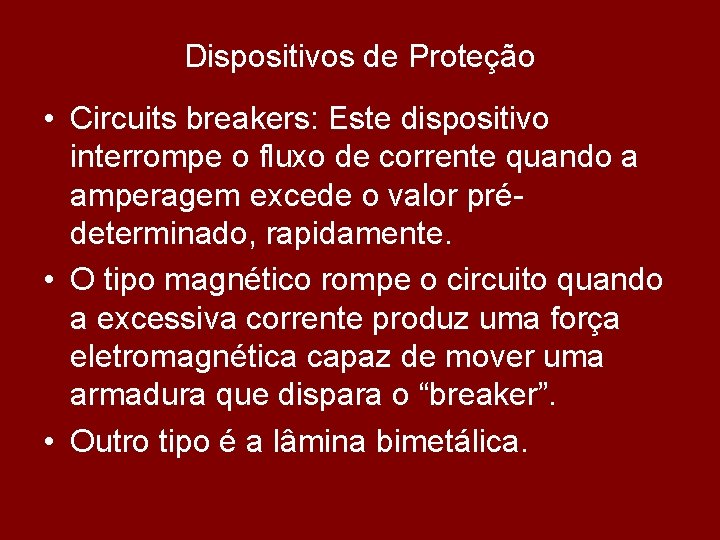

Dispositivos de Proteção • Circuits breakers: Este dispositivo interrompe o fluxo de corrente quando a amperagem excede o valor prédeterminado, rapidamente. • O tipo magnético rompe o circuito quando a excessiva corrente produz uma força eletromagnética capaz de mover uma armadura que dispara o “breaker”. • Outro tipo é a lâmina bimetálica.

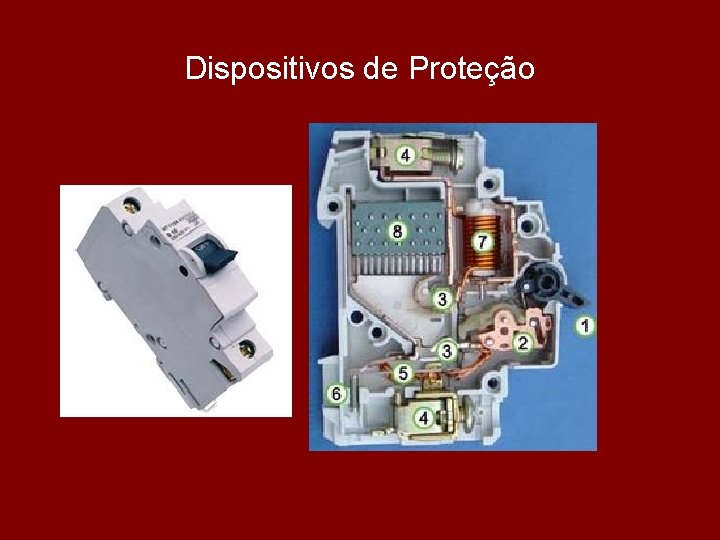

Dispositivos de Proteção

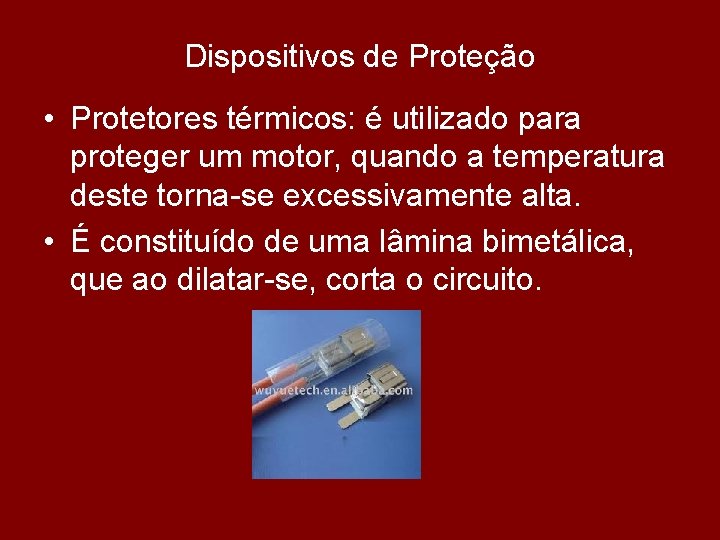

Dispositivos de Proteção • Protetores térmicos: é utilizado para proteger um motor, quando a temperatura deste torna-se excessivamente alta. • É constituído de uma lâmina bimetálica, que ao dilatar-se, corta o circuito.

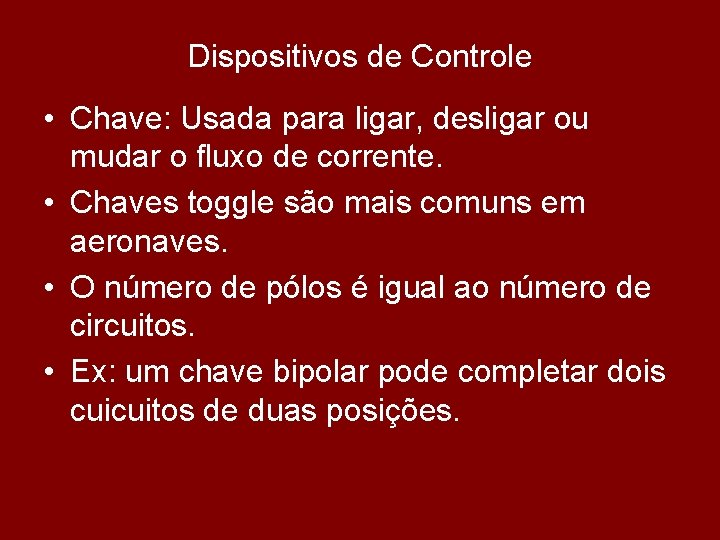

Dispositivos de Controle • Chave: Usada para ligar, desligar ou mudar o fluxo de corrente. • Chaves toggle são mais comuns em aeronaves. • O número de pólos é igual ao número de circuitos. • Ex: um chave bipolar pode completar dois cuicuitos de duas posições.

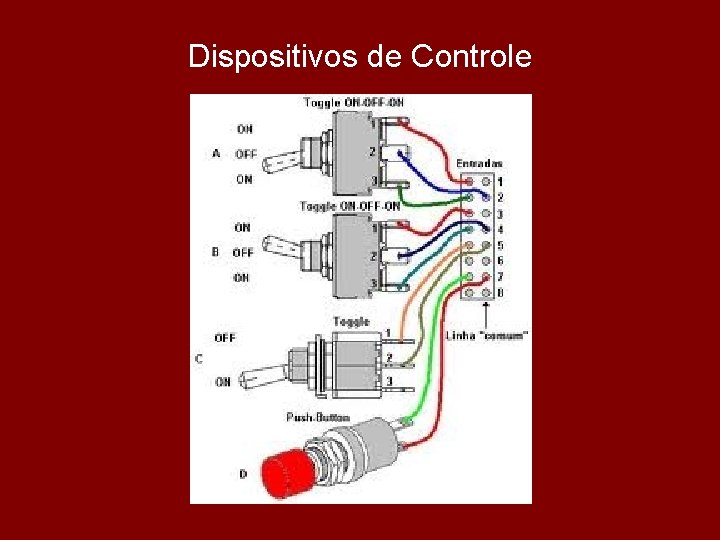

Dispositivos de Controle

Dispositivos de Controle

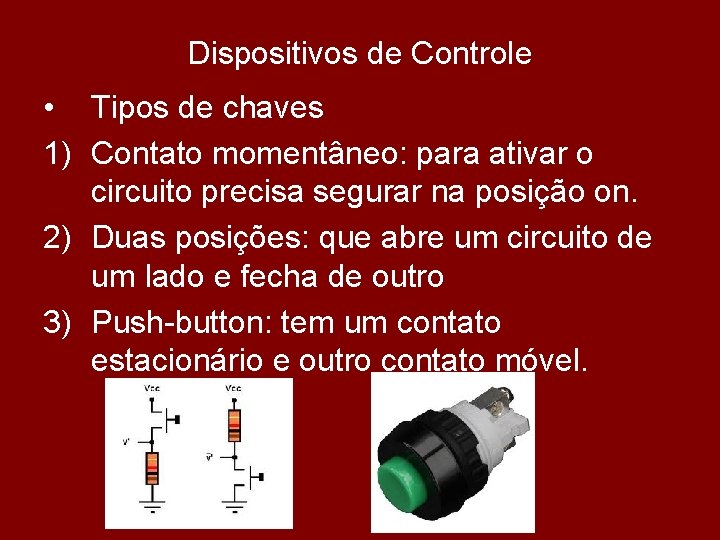

Dispositivos de Controle • Tipos de chaves 1) Contato momentâneo: para ativar o circuito precisa segurar na posição on. 2) Duas posições: que abre um circuito de um lado e fecha de outro 3) Push-button: tem um contato estacionário e outro contato móvel.

Dispositivos de Controle • Microinterruptores: Abre ou fecha o circuito com um pequeno movimento. • Chave de seleção giratória: quando a chave é girada, um circuito é aberto e outro é fechado.

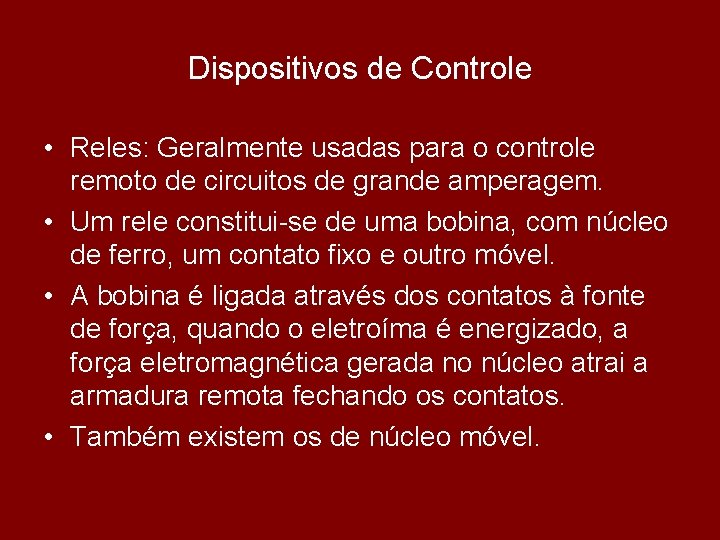

Dispositivos de Controle • Reles: Geralmente usadas para o controle remoto de circuitos de grande amperagem. • Um rele constitui-se de uma bobina, com núcleo de ferro, um contato fixo e outro móvel. • A bobina é ligada através dos contatos à fonte de força, quando o eletroíma é energizado, a força eletromagnética gerada no núcleo atrai a armadura remota fechando os contatos. • Também existem os de núcleo móvel.

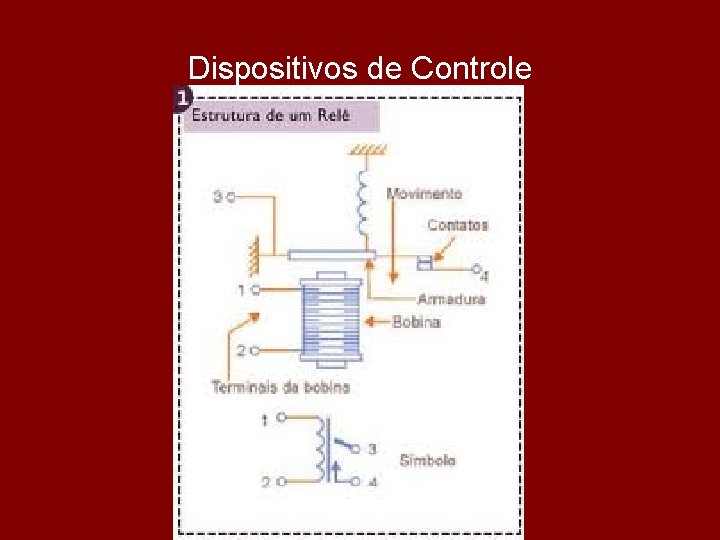

Dispositivos de Controle
