DISPOSICIN DE LAS BOMBAS 2 3 5 1
DISPOSICIÓN DE LAS BOMBAS 2 3 5 1 4 6
Bomba Nº 1 • • • Marca: PUMPIRAN Modelo: WKL 80/2 Diámetro de Succión: 220 mm. Diámetro de descarga: 220 mm. Dato de Placa: Para una velocidad de 1450 rpm Para una velocidad de 2900 rpm Caudal [m 3/h] 60 110 Altura [m] 29 117 Potencia [Kw] 11 75
Motor bomba Nº 1 • Marca: SIEMENS - tres fases. • Motor: 1 LG 4 2802 AB 60 • Potencia: 125 Hp. – 93, 25 kw. • Factor de servicio F. S. : 1. 0 • Tamaño: 260 S. • Forma de Construcción: IMB 3. • Servicio: S 1 • IP: 55 • Tensión: 460 voltios-Δ • Peso: 500 kg. • Clase de aislamiento: F • Corriente Nominal: 143. 6 Amp. • Frecuencia: 60 Hz. • IEC: 60034. • Factor de Potencia: 0. 88 • Eficiencia: 94. 3 • Velocidad de giro: 3570 rpm.
Bomba Nº 2 • • • Marca: PUMPIRAN Modelo: WKL 80/2 Diámetro de Succión: 220 mm. Diámetro de descarga: 220 mm. Dato de Placa: Para una velocidad de 1450 rpm Para una velocidad de 2900 rpm Caudal [m 3/h] 60 110 Altura [m] 29 117 Potencia [Kw] 11 75
Motor bomba Nº 2 • Marca: SIEMENS - tres fases. • Motor: 1 LG 4 2802 AB 60 • Potencia: 125 Hp. – 93, 25 kw. • Factor de servicio F. S. : 1. 0 • Tamaño: 260 S. • Forma de Construcción: IMB 3. • Servicio: S 1 • IP: 55 • Tensión: 460 voltios-Δ • Peso: 500 kg. • Clase de aislamiento: F • Corriente Nominal: 143. 6 Amp. • Frecuencia: 60 Hz. • IEC: 60034. • Factor de Potencia: 0. 88 • Eficiencia: 94. 3 • Velocidad de giro: 3570 rpm.
Bomba Nº 3 • • • Marca: Ingersoll- Rand Modelo: 5 DMV Diámetro de Succión: 154 mm (6”) Diámetro de descarga: 127 mm (5”) Dato de Placa: Para una velocidad de 1460 rpm Caudal [l/s] 60 Altura [m] 37
Motor bomba Nº 3 • Marca: WESTINGHOUSE - 3 Fases • Frame: 404 S • Locked KVA Code: F • Armazón: 444 TS • Potencia: 40 Hp. • Serial: 112 B 8605 • Frecuencia: 50 Hz. • Tensión: 440 voltios. • Corriente Nominal: 51 amp. • Velocidad de giro: 1460 rpm.
Bomba Nº 4 • • • Marca: Ingersoll- Rand Modelo: 5 DMV Diámetro de Succión: 154 mm (6”) Diámetro de descarga: 127 mm (5”) Dato de Placa: Para una velocidad de 1460 rpm Caudal [l/s] 60 Altura [m] 37
Motor bomba Nº 4 • Marca: WESTINGHOUSE - 3 Fases • Frame: 404 S • Locked KVA Code: F • Armazón: 444 TS • Potencia: 40 Hp. • Serial: 112 B 8605 • Frecuencia: 50 Hz. • Tensión: 440 voltios. • Corriente Nominal: 51 amp. • Velocidad de giro: 1460 rpm.
Bomba Nº 5 • • • Marca: Goulds Modelo: 2874 Tamaño PLG Diámetro de Succión: 154 mm (6”) Diámetro de descarga: 127 mm (5”) Dato de Placa: Para una velocidad de 2950 rpm Caudal [l/s] 60 Altura [m] 60

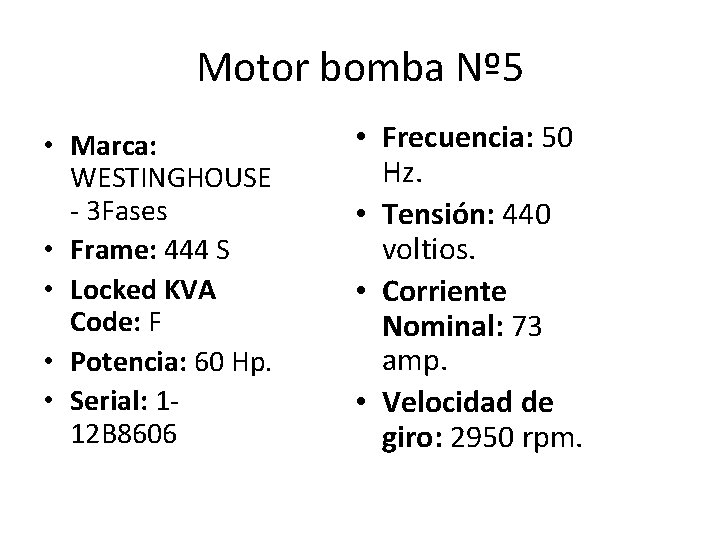

Motor bomba Nº 5 • Marca: WESTINGHOUSE - 3 Fases • Frame: 444 S • Locked KVA Code: F • Potencia: 60 Hp. • Serial: 112 B 8606 • Frecuencia: 50 Hz. • Tensión: 440 voltios. • Corriente Nominal: 73 amp. • Velocidad de giro: 2950 rpm.
Bomba Nº 6 • • • Marca: Goulds Modelo: 2874 Tamaño PLG Diámetro de Succión: 154 mm (6”) Diámetro de descarga: 127 mm (5”) Dato de Placa: Para una velocidad de 2950 rpm Caudal [l/s] 60 Altura [m] 60
Motor bomba Nº 6 • Marca: WESTINGHOUSE - 3 Fases • Frame: 444 S • Locked KVA Code: F • Potencia: 60 Hp. • Serial: 112 B 8606 • Frecuencia: 50 Hz. • Tensión: 440 voltios. • Corriente Nominal: 73 amp. • Velocidad de giro: 2950 rpm.
Hidrocapital Bomba Nº 1 Red Baja 1 Abierta 0 Cerrada 1 0
Hidrocapital Bomba Nº 2 Red Baja 1 Abierta 0 Cerrada 1 0
Hidrocapital Bomba Nº 1 Red Alta 1 Abierta 0 Cerrada 0 1
Hidrocapital Bomba Nº 2 Red Alta 1 Abierta 0 Cerrada 0 1
Red Baja Bomba Nº 3 Red Alta
Red Baja Bomba Nº 4 Red Alta
Hidrocapital / Red de pozos Red Baja Tanque de compensación Bomba Nº 5

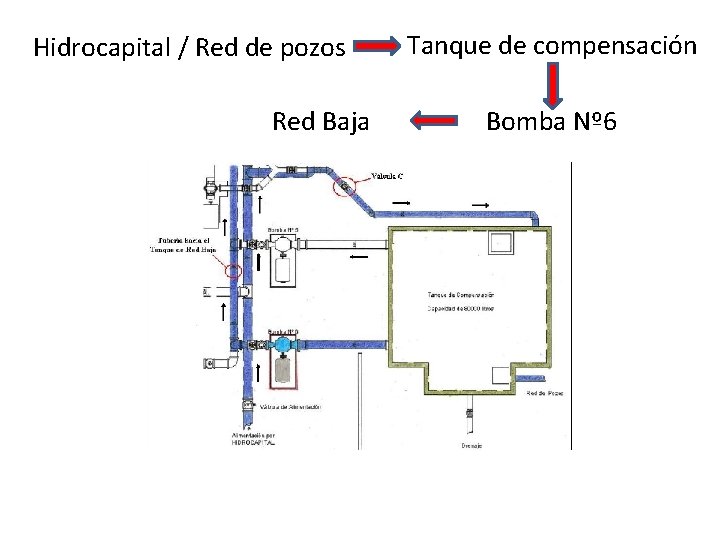

Hidrocapital / Red de pozos Red Baja Tanque de compensación Bomba Nº 6
