DISPLAY TECHNOLOGY Platinum Team HQ DISPLAY TECHNOLOGY CRT
- Slides: 9
DISPLAY TECHNOLOGY Platinum Team HQ
DISPLAY TECHNOLOGY CRT (Cathode Ray Tube) 1. Tiga Elektron Gun ( RGB ) 2. Electron Beam ( Arah Elektron ) 3. Focusing Coils 4. Deflecting Coil 5. Anoda 6. Shadow Mask 7. Layar ( posfor ) 8. Susunan posfor RGB (zoom ) Platinum Team HQ
DISPLAY TECHNOLOGY Pernyataan tentang CRT : a) Dimensi besar, radiasi tinggi dan berat b) Great viewing angle c) Konsumsi daya cukup tinggi d) Terpengaruh medan magnet e) Response time 1 ms ( sangat tinggi ) f) Tidak ramah lingkungan g) Proses gambar masih analog Platinum Team HQ
DISPLAY TECHNOLOGY PDP ( Plasma Display Panel ) Platinum Team HQ
DISPLAY TECHNOLOGY Pernyataan tentang PDP : a) Konsumsi daya tinggi, berat b) Contrast ratio yang tinggi berbanding lurus radiasi c) Reproduksi warna yang baik d) Masih mengandung mercury e) Response time dibawah 3 ms f) Adanya efek pantul dari layar g) Burnt effect ( lapisan posfor yang terbakar ) Platinum Team HQ
DISPLAY TECHNOLOGY LCD (Liquid Crystal Display ) • Filter cahaya terpolarisasi vertikal. • Elektroda dengan format gambar. • Liquid Crystal. • Elektroda. • Filter cahaya terpolarisasi • horizontal. • Lembar Reflektor ( backlight ) Platinum Team HQ
DISPLAY TECHNOLOGY Pernyataan tentang LCD : a) Konsumsi daya rendah b) Resolusi tinggi (full HD ) c) Contrast ratio baik ( dengan LED ) d) Efek pantul yang sangat rendah e) Reproduksi warna yang baik f) Ramah lingkungan ( terutama LED backlight ) g) Radiasi cahaya rendah Platinum Team HQ
DISPLAY TECHNOLOGY Perbandingan LCD TV, PDP dan CRT LCD PDP CRT Konsumsi daya rendah tinggi Radiasi rendah tinggi Berat ringan berat Mirror effect X O O Burnt effect X O O Response time 3 – 8 ms < 3 ms 1 ms Contrast Ratio 5000 : 1 10. 000 : 1 15. 000 : 1 Platinum Team HQ

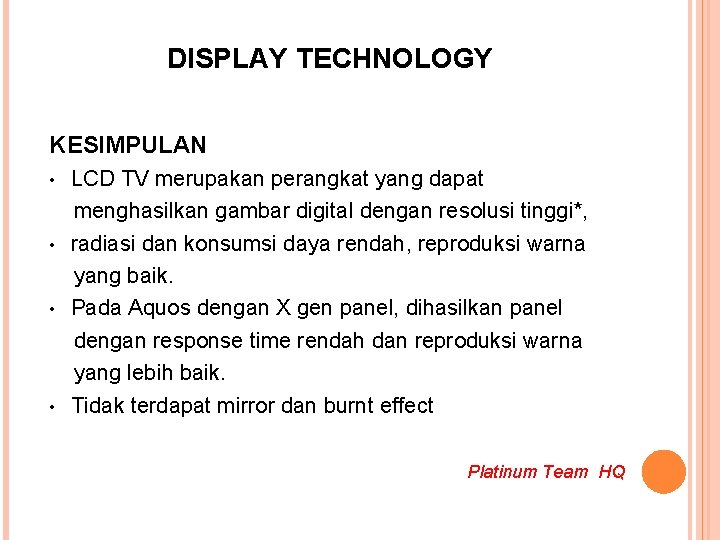

DISPLAY TECHNOLOGY KESIMPULAN • • LCD TV merupakan perangkat yang dapat menghasilkan gambar digital dengan resolusi tinggi*, radiasi dan konsumsi daya rendah, reproduksi warna yang baik. Pada Aquos dengan X gen panel, dihasilkan panel dengan response time rendah dan reproduksi warna yang lebih baik. Tidak terdapat mirror dan burnt effect Platinum Team HQ
