Displacement Transducer v 1 Sensor 2 Extension Cable

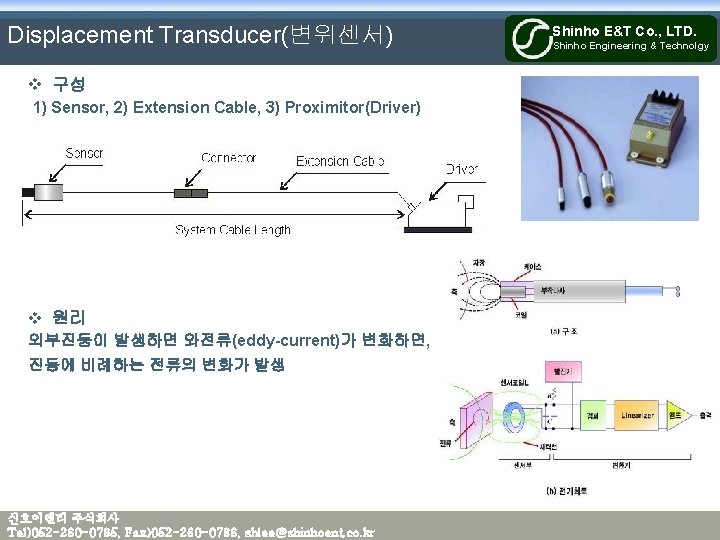

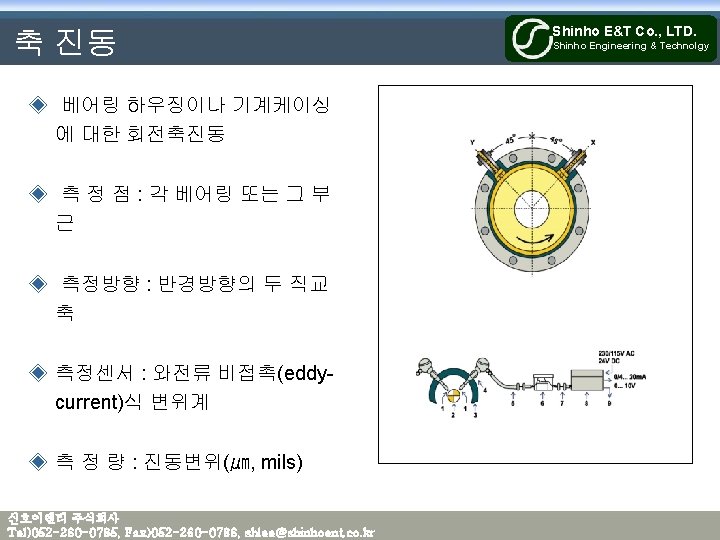

Displacement Transducer(변위센서) v 구성 1) Sensor, 2) Extension Cable, 3) Proximitor(Driver) v 원리 외부진동이 발생하면 와전류(eddy-current)가 변화하면, 진동에 비례하는 전류의 변화가 발생 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr Shinho E&T Co. , LTD. Shinho Engineering & Technolgy

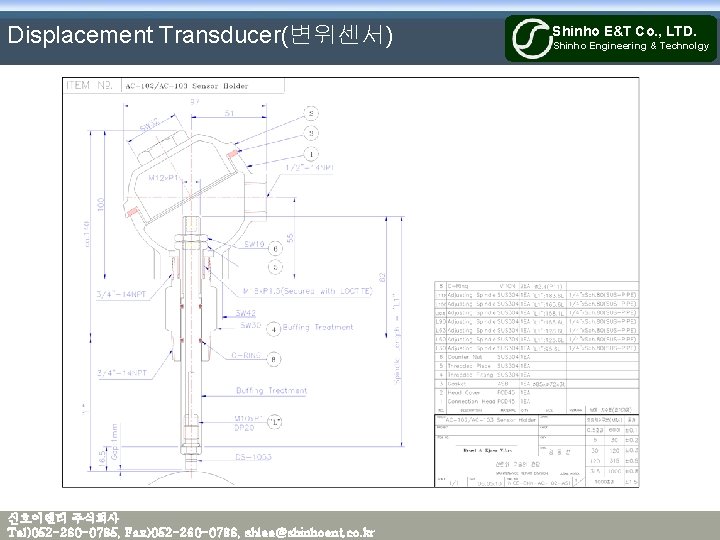

Displacement Transducer(변위센서) 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr Shinho E&T Co. , LTD. Shinho Engineering & Technolgy

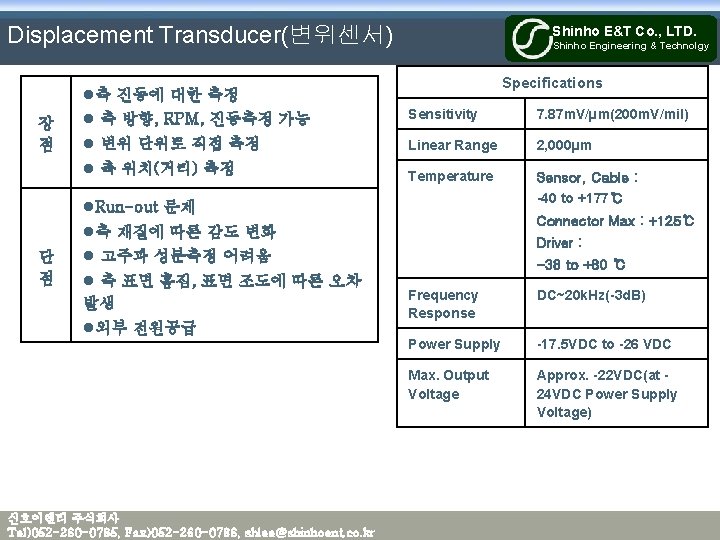

Displacement Transducer(변위센서) 장 점 Shinho E&T Co. , LTD. Shinho Engineering & Technolgy Specifications l축 진동에 대한 측정 l 축 방향, RPM, 진동측정 가능 Sensitivity 7. 87 m. V/µm(200 m. V/mil) l 변위 단위로 직접 측정 Linear Range 2, 000µm l 축 위치(거리) 측정 Temperature Sensor, Cable : -40 to +177℃ l. Run-out 문제 단 점 Connector Max : +125℃ l축 재질에 따른 감도 변화 l 고주파 성분측정 어려움 l 축 표면 흠집, 표면 조도에 따른 오차 발생 l외부 전원공급 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr Driver : -38 to +80 ℃ Frequency Response DC~20 k. Hz(-3 d. B) Power Supply -17. 5 VDC to -26 VDC Max. Output Voltage Approx. -22 VDC(at 24 VDC Power Supply Voltage)

Displacement Transducer(변위센서) Shinho E&T Co. , LTD. Shinho Engineering & Technolgy Standard Static Characteristic (Target Material : SCM 440) Installation Probe 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr

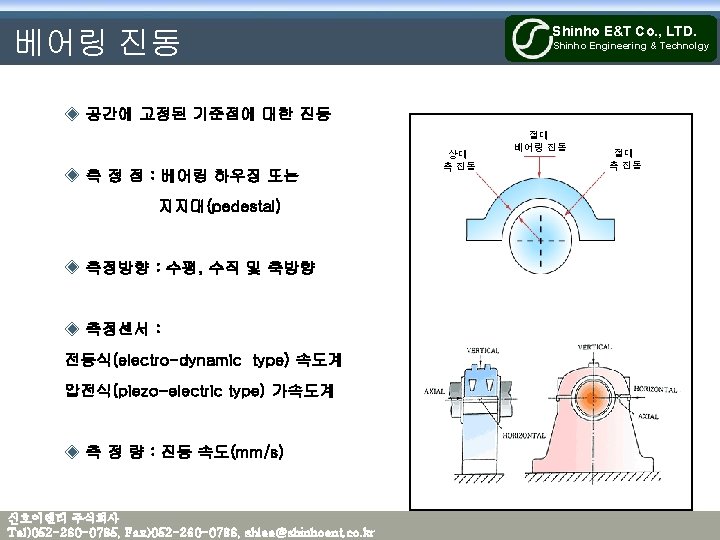

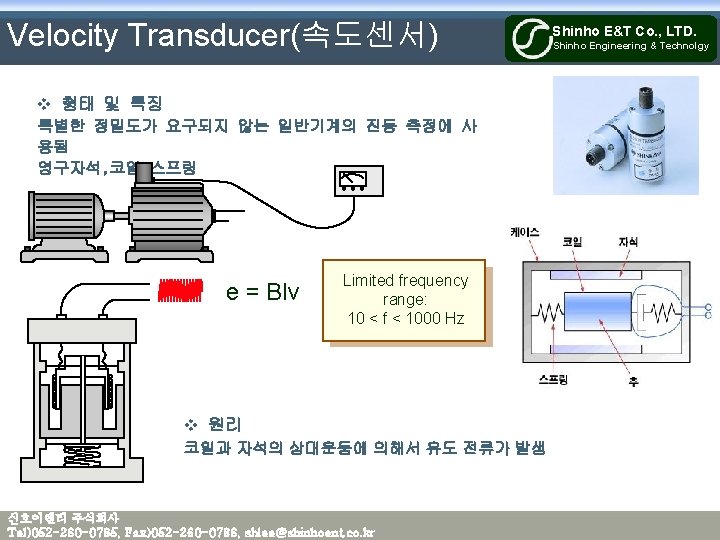

Resonance frequency of Velocity sensor Shinho E&T Co. , LTD. Shinho Engineering & Technolgy VS-062, B&K Vibro Output Resonance 10% Useful range of frequency Approx. 10 Hz 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr Frequency

Shinho E&T Co. , LTD. Acceleration Transducer(가속도 센서) Shinho Engineering & Technolgy v구조 및 형태 : 압전 소자(Piezoelectric material), 질량 v원리 : 압전 소자 위에 질량을 부착하여, 진동이 발생될 경우에 압전 소자에 압력을 가하며 이 압력에 비례하는 전류의 변화가 발생된다. F F 전단형 (Shear Type) 압축형 (Compression Type) F V m. V F Q p. C F 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr F V m. V F Q p. C F

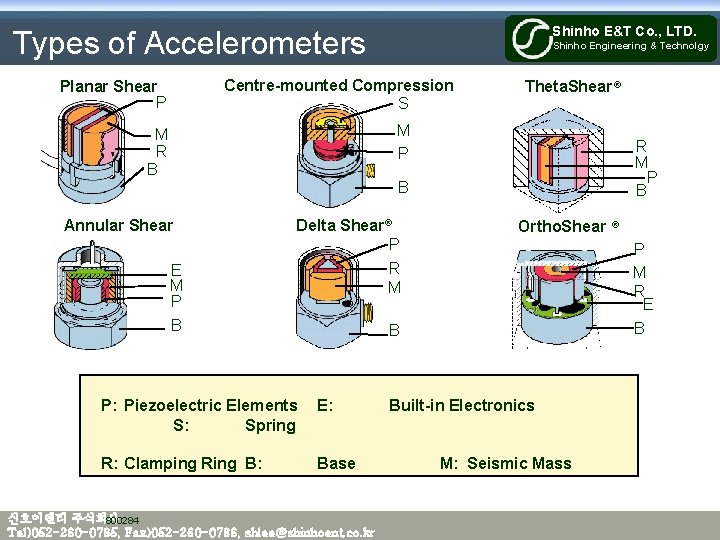

Shinho E&T Co. , LTD. Types of Accelerometers Shinho Engineering & Technolgy Centre-mounted Compression S Planar Shear P Theta. Shear ® M P M R B R M P B B Annular Shear Delta Shear ® P E M P B P: Piezoelectric Elements S: Spring E: R: Clamping Ring B: Base 신호이앤티 주식회사 800284 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr Ortho. Shear ® R M P M R E B B Built-in Electronics M: Seismic Mass

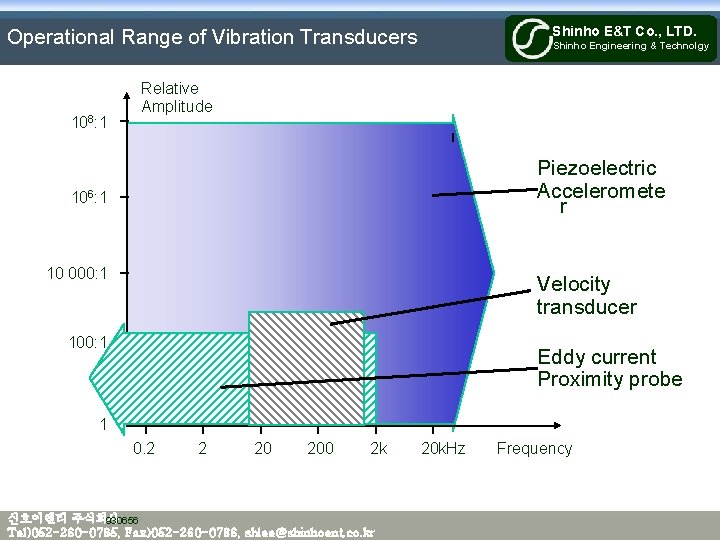

Shinho E&T Co. , LTD. Operational Range of Vibration Transducers 108: 1 Shinho Engineering & Technolgy Relative Amplitude Piezoelectric Acceleromete r 106: 1 10 000: 1 Velocity transducer 100: 1 Eddy current Proximity probe 1 0. 2 2 20 200 2 k 신호이앤티 주식회사 930656 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr 20 k. Hz Frequency

Shinho E&T Co. , LTD. Useful Frequency Range Shinho Engineering & Technolgy Output AS/ASA 062(B&K Vibro) Input Acc. ms-2 (p. C) ~ 10% 0. 3 f 0 ~ 35 d. B f 1 f 0 Frequency 신호이앤티 주식회사 800298 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr Specifications(ASA 062, B&K Vibro) Sensitivity 100 m. V/g± 5% Natural Frequency >20 k. Hz Frequency Range 4~10 k. Hz± 5% 1. 5~13 k. Hz± 3 d. B

Sensitivity and Frequency Range Shinho E&T Co. , LTD. Shinho Engineering & Technolgy Sensitivity p. C/ms-2 31. 6 1 0. 004 13 신호이앤티 주식회사 800295 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr 42 180 k. Hz

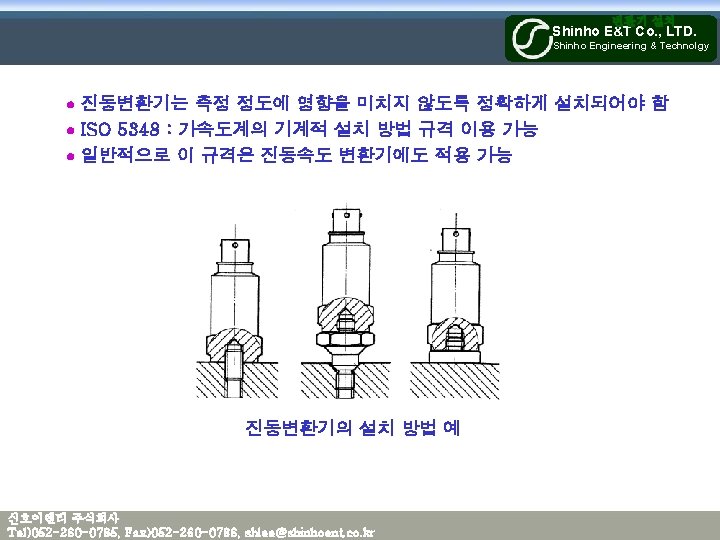

Accelerometer Mounting — Fixed Thin double adhesive tape Level d. B Cementing stud Shinho E&T Co. , LTD. Shinho Engineering & Technolgy Stud Mounting Beeswax 30 20 10 Max. 40 °C 0 Frequency 200 500 1 k 2 k 5 k 신호이앤티 주식회사 930616 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr 10 k 20 k 30 k 50 k. Hz

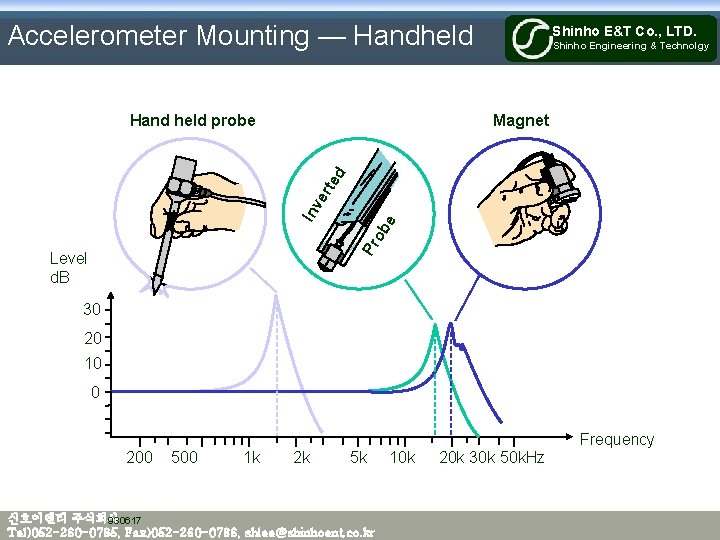

Accelerometer Mounting — Handheld Shinho E&T Co. , LTD. Shinho Engineering & Technolgy Magnet Pr ob e Inv er ted Hand held probe Level d. B 30 20 10 0 Frequency 200 500 1 k 2 k 5 k 신호이앤티 주식회사 930617 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr 10 k 20 k 30 k 50 k. Hz

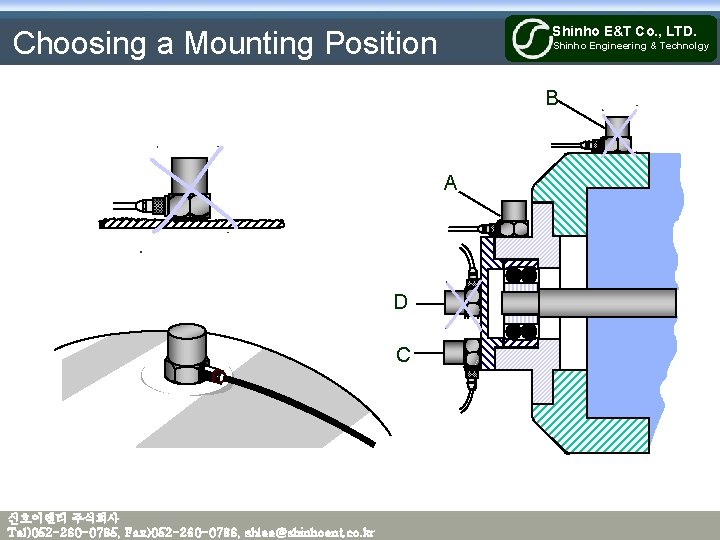

Shinho E&T Co. , LTD. Choosing a Mounting Position Shinho Engineering & Technolgy B A D C 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr

Shinho E&T Co. , LTD. Triboelectric Noise Shinho Engineering & Technolgy ++ + + 신호이앤티 주식회사 800317 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr ++ + +

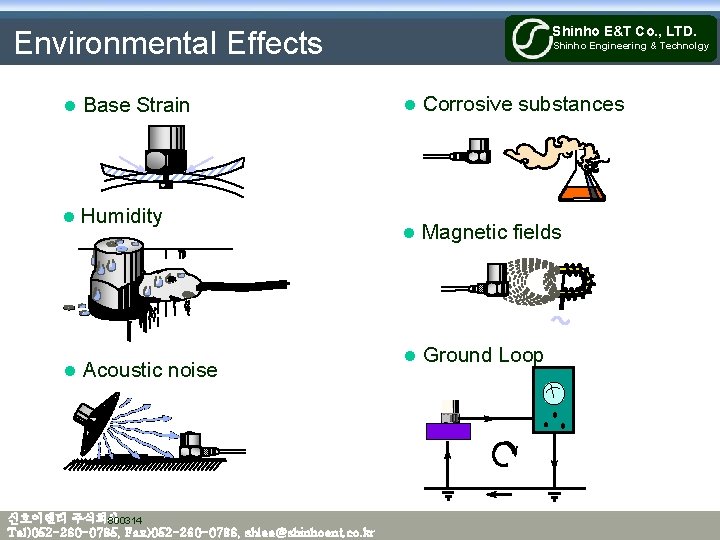

Shinho E&T Co. , LTD. Environmental Effects l Base Strain l Humidity l Acoustic noise 신호이앤티 주식회사 800314 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr Shinho Engineering & Technolgy l Corrosive substances l Magnetic fields l Ground Loop

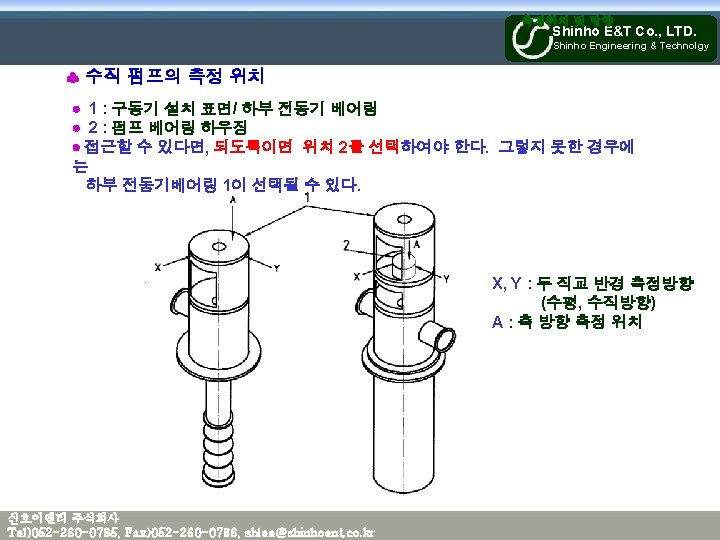

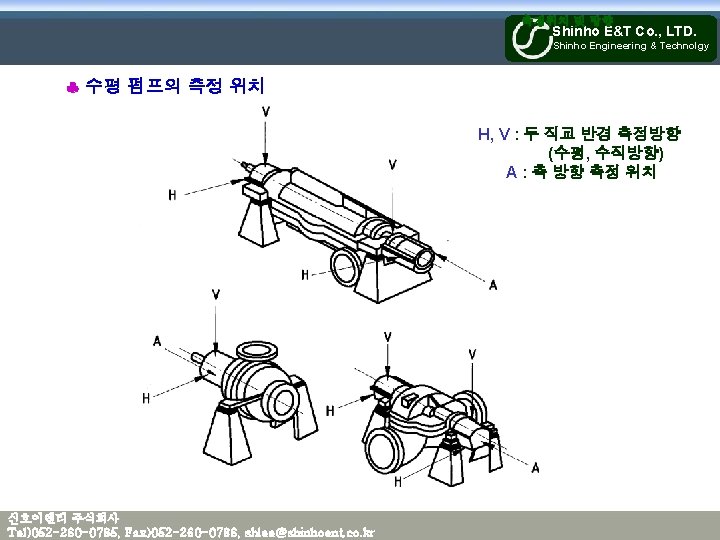

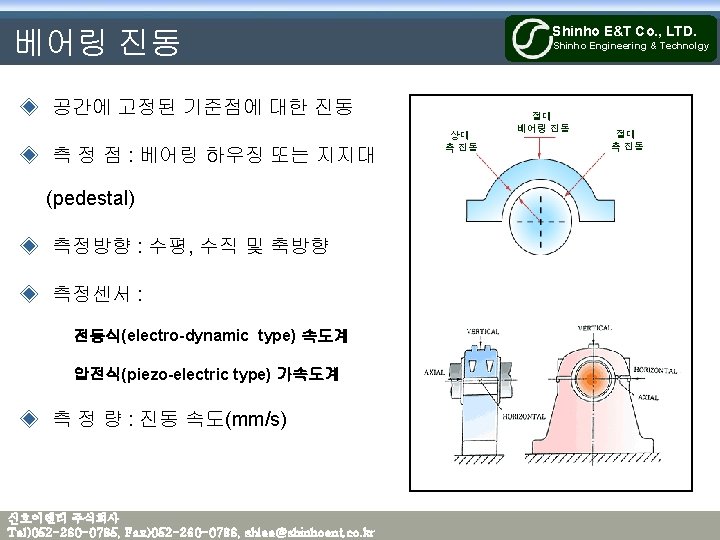

측정위치 및 방향 Shinho E&T Co. , LTD. Shinho Engineering & Technolgy 전동기기의 측정점 왕복동 엔진의 측정점 수직형기계류의 측정점 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr

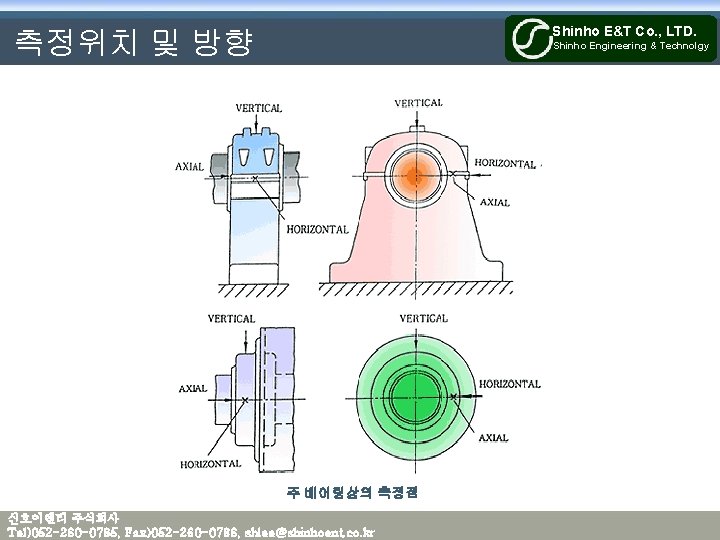

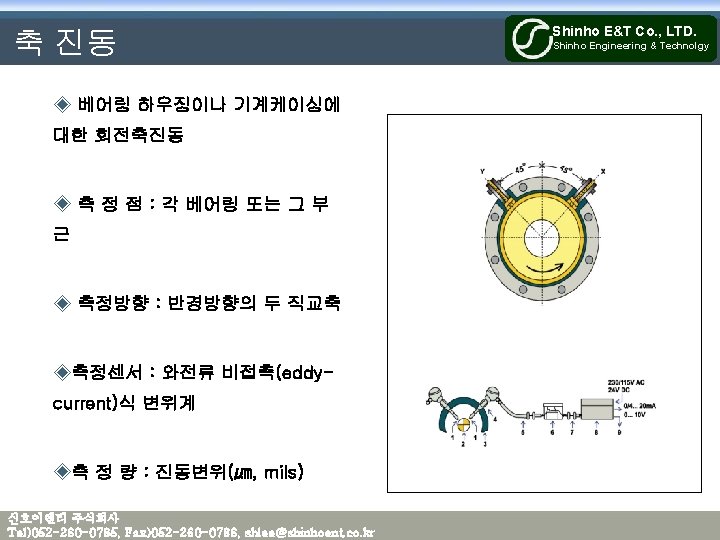

Shinho E&T Co. , LTD. 측정위치 및 방향 Shinho Engineering & Technolgy 주 베어링상의 측정점 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr

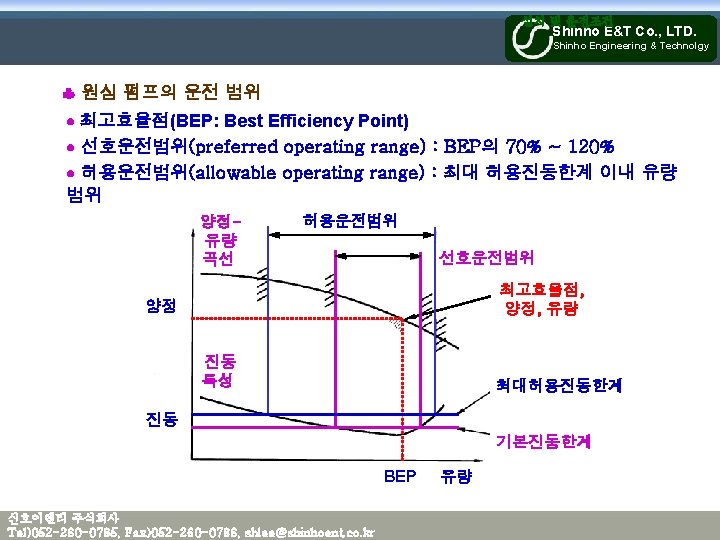

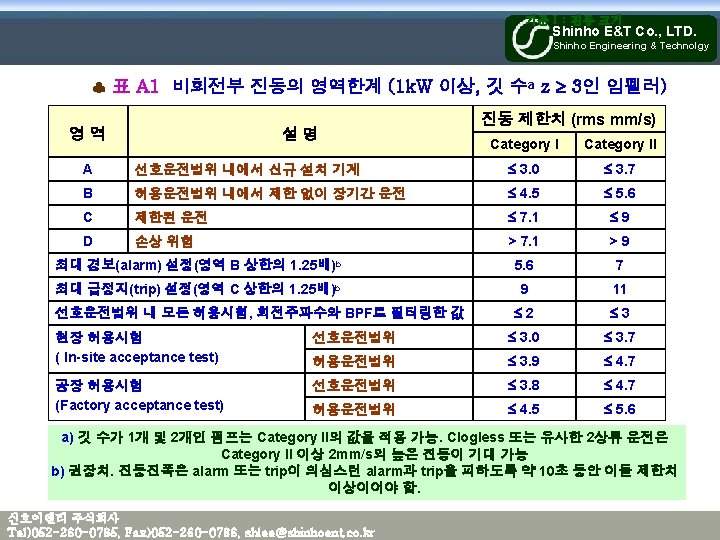

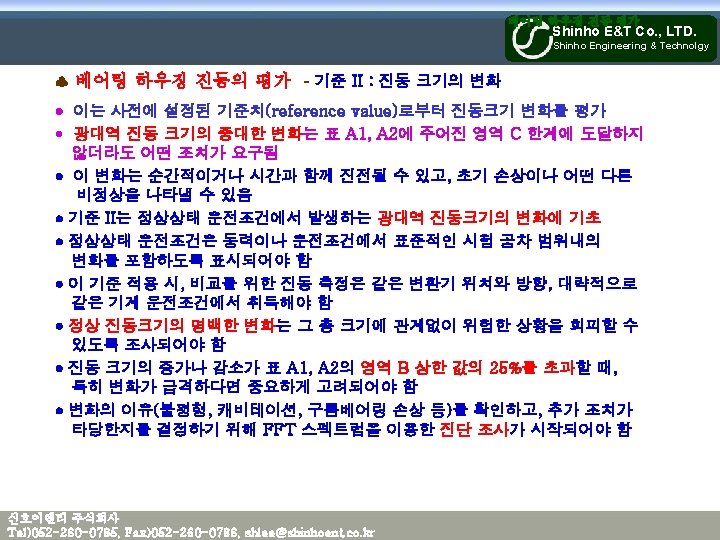

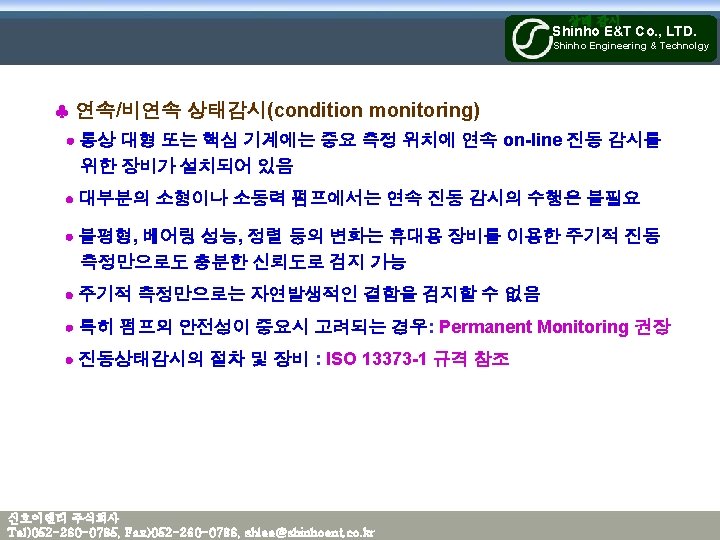

HI 규격 (수평 양흡입 펌프) – 2000년 - 베어링 진동을 동력별로 진동속도 (mm/s rms) 단위로 나타내고 있다. 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr Shinho E&T Co. , LTD. Shinho Engineering & Technolgy

HI 규격 (수직 사류, 축류펌프) – 2000년 - 베어링 진동을 동력별로 진동속도 (mm/s rms) 단위로 나타내고 있다. 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr Shinho E&T Co. , LTD. Shinho Engineering & Technolgy

HI 규격 (수직 CAN 펌프) – 2000년 - 베어링 진동을 동력별로 진동속도 (mm/s rms) 단위로 나타내고 있다. 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr Shinho E&T Co. , LTD. Shinho Engineering & Technolgy

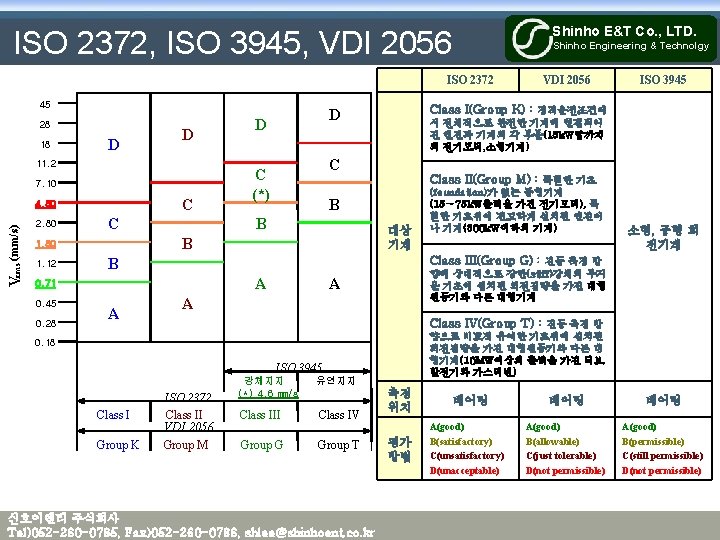

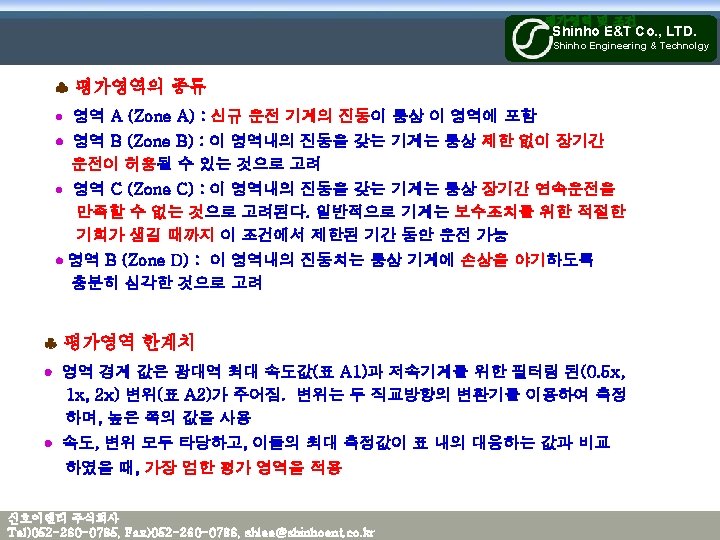

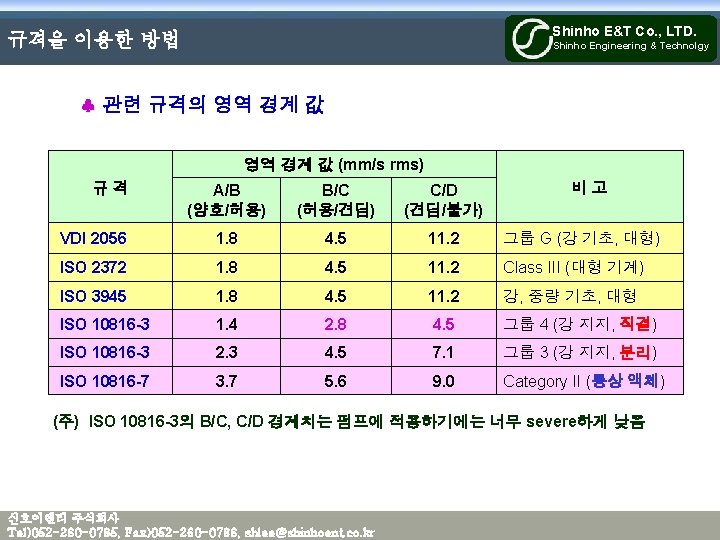

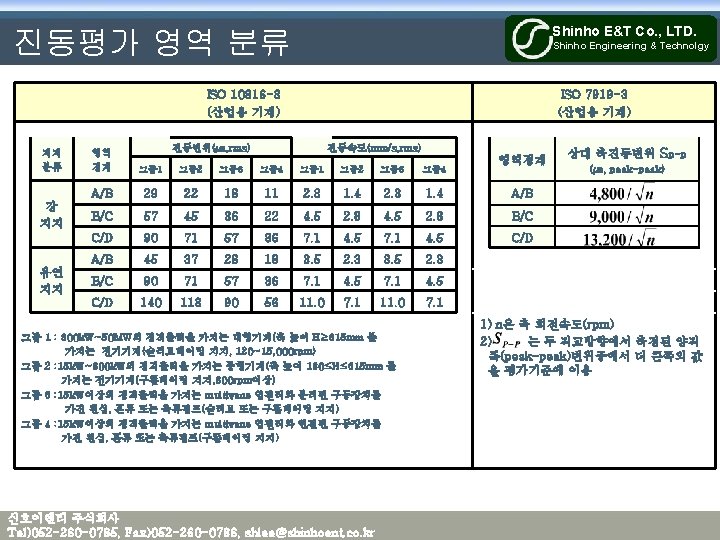

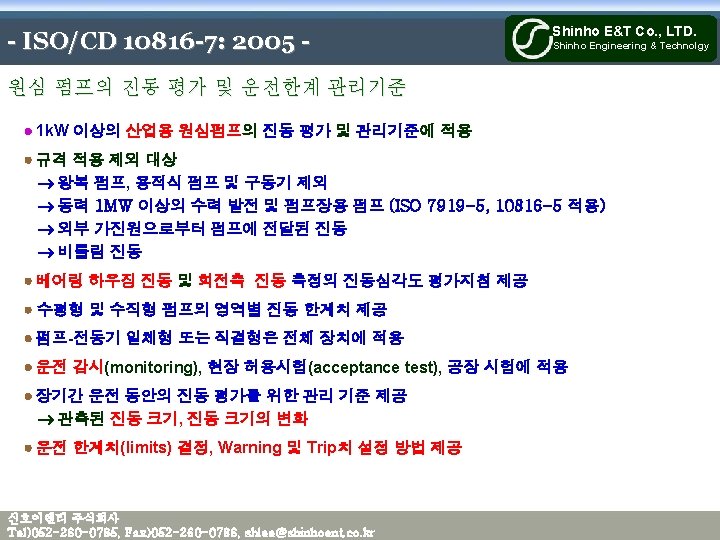

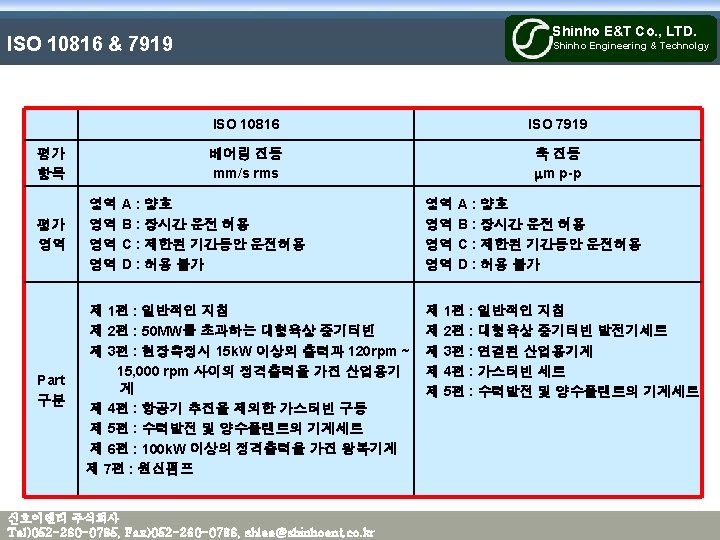

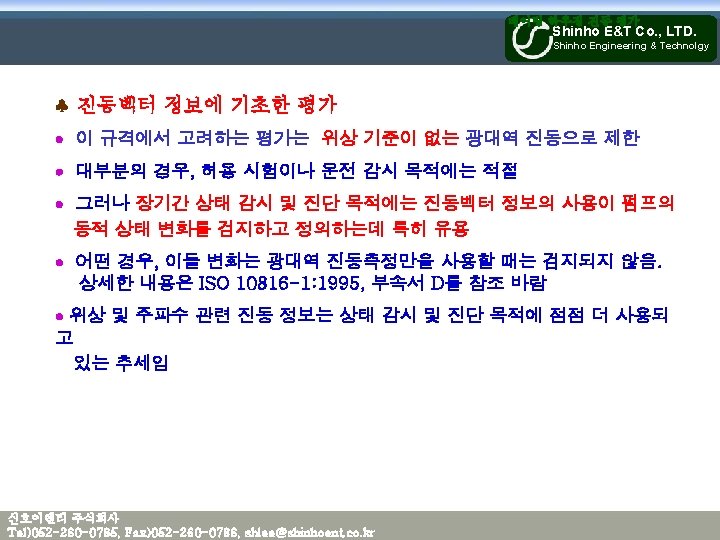

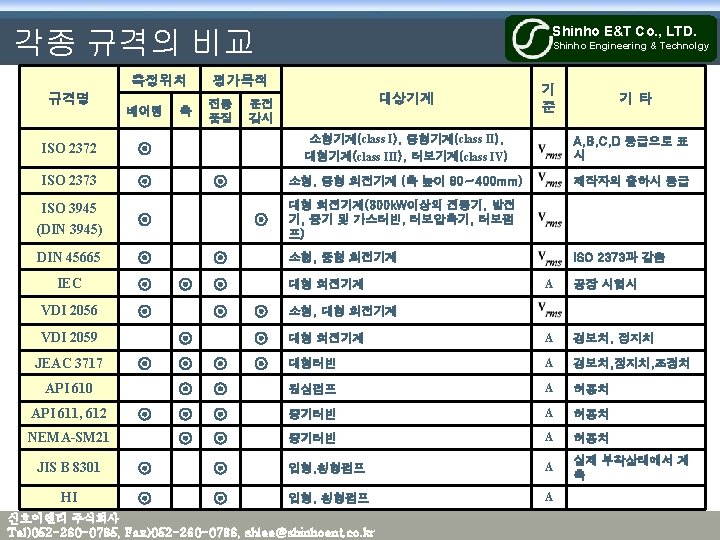

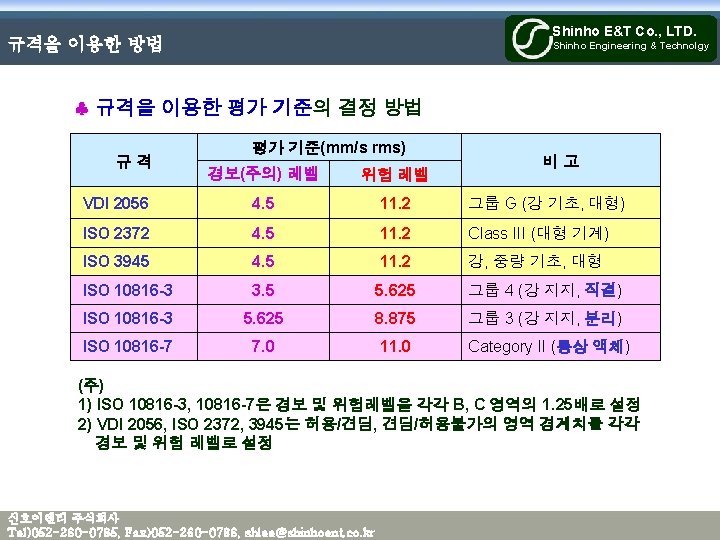

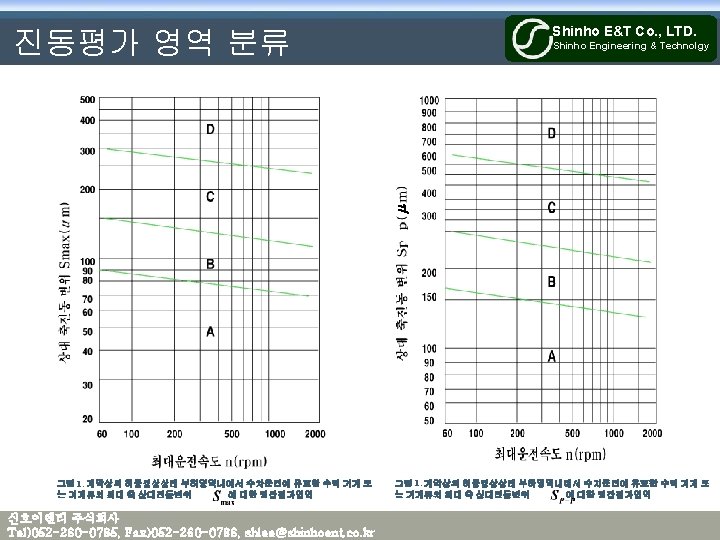

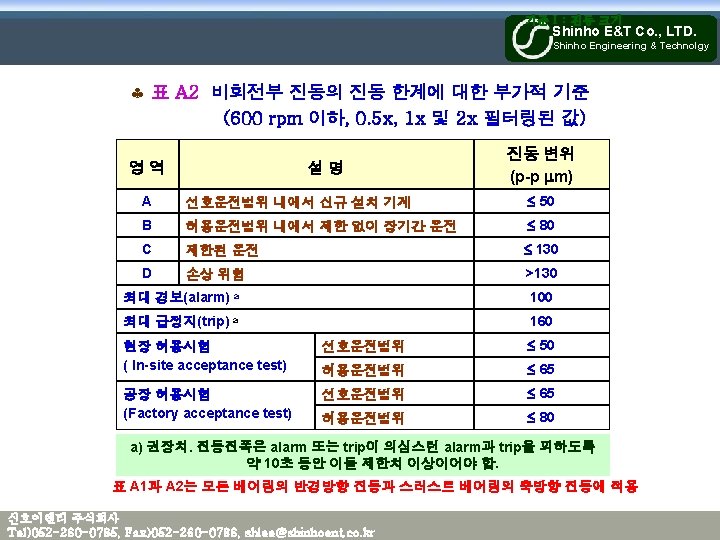

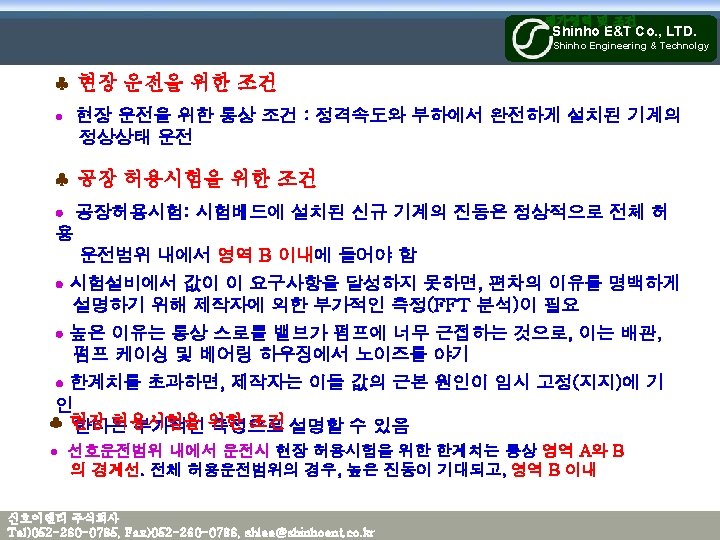

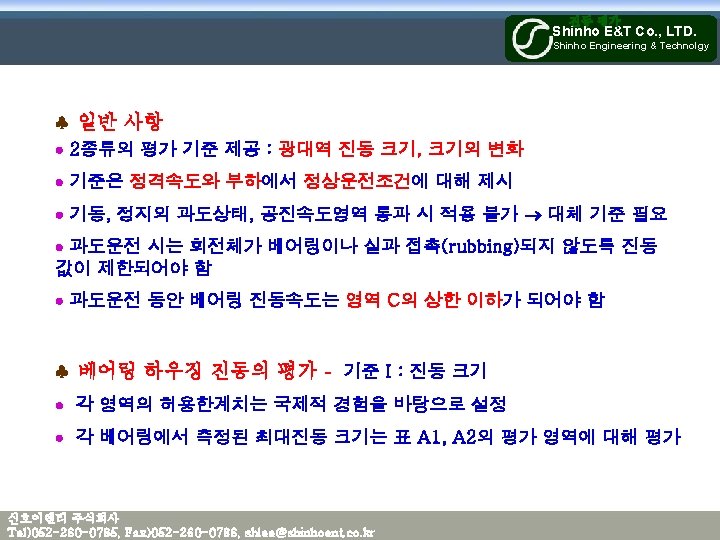

Shinho E&T Co. , LTD. ISO 2372, ISO 3945, VDI 2056 Shinho Engineering & Technolgy ISO 2372 45 28 18 D D 11. 2 7. 10 C Vrms (mm/s) 4. 50 2. 80 C 1. 12 B 0. 28 대상 기계 A A A Class IV(Group T) : 진동 측정 방 향으로 비교적 유여한 기초위에 설치된 회전질량을 가진 대형원동기와 다른 대 형기계(10 MW이상의 출력을 가진 터보 발전기와 가스터빈) ISO 3945 Group K 소형, 중형 회 전기계 향에 상대적으로 강한(stiff)강체의 무거 운 기초에 설치된 회전질량을 가진 대형 원동기와 다른 대형기계 A 0. 18 Class I (foundation)가 없는 중형기계 (15∼ 75 k. W출력을 가진 전기모터), 특 별한 기초위에 견고하게 설치된 엔진이 나 기계(300 k. W이하의 기계) Class III(Group G) : 진동 측정 방 B 0. 71 0. 45 Class II(Group M) : 특별한 기초 B B 1. 80 서 전체적으로 완전한 기계에 연결되어 진 엔진과 기계의 각 부분(15 k. W급까지 의 전기모터, 소형기계) C C (*) ISO 3945 Class I(Group K) : 정격운전조건에 D D VDI 2056 ISO 2372 Class II VDI 2056 Group M 강체지지 (*) 4. 6 mm/s 유연지지 Class III Class IV Group G Group T 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr 측정 위치 평가 방법 베어링 A(good) B(satisfactory) C(unsatisfactory) D(unacceptable) 베어링 A(good) B(allowable) C(just tolerable) D(not permissible) A(good) B(permissible) C(still permissible) D(not permissible)

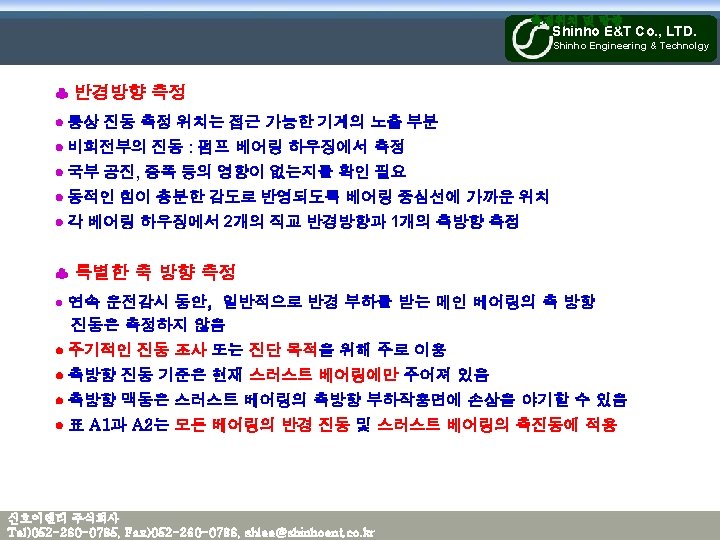

측정위치 및 방향 Shinho E&T Co. , LTD. Shinho Engineering & Technolgy 전동기기의 측정점 왕복동 엔진의 측정점 수직형기계류의 측정점 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr

Shinho E&T Co. , LTD. 측정위치 및 방향 Shinho Engineering & Technolgy 주 베어링상의 측정점 신호이앤티 주식회사 Tel)052 -260 -0785, Fax)052 -260 -0786, shlee@shinhoent. co. kr
