DISPLA Y DISPLAY Adalah sebuah istilah yang dipakai

DISPLA Y

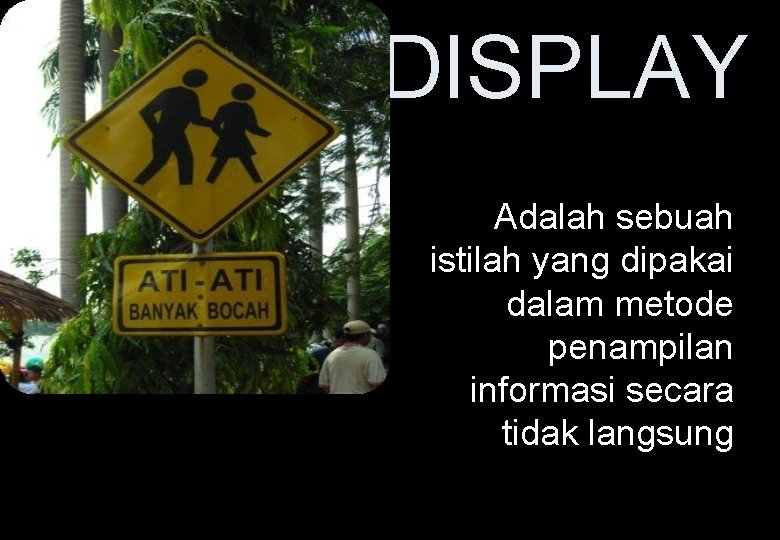

DISPLAY Adalah sebuah istilah yang dipakai dalam metode penampilan informasi secara tidak langsung

Fungsinya… • Display menampilkan informasi kepada organ tubuh manusia dengan berbagai cara • Merupakan proses dinamis dalam sistem manusia-mesin

Human-machine system

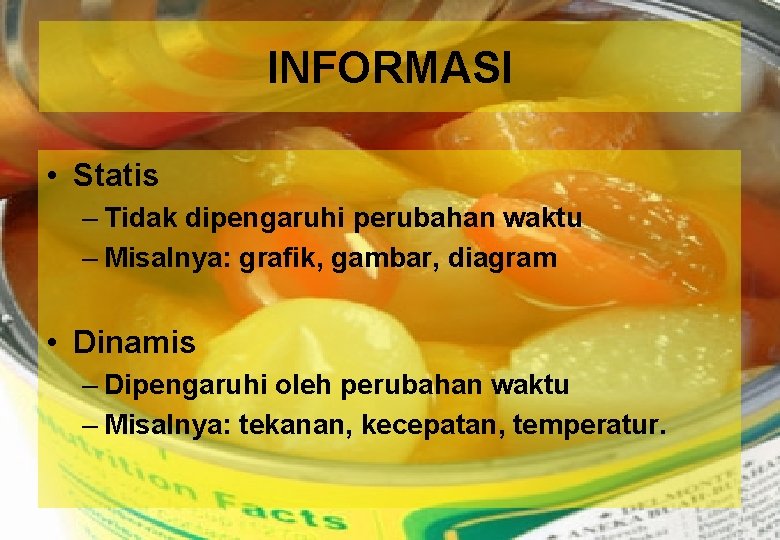

INFORMASI • Statis – Tidak dipengaruhi perubahan waktu – Misalnya: grafik, gambar, diagram • Dinamis – Dipengaruhi oleh perubahan waktu – Misalnya: tekanan, kecepatan, temperatur.

INFORMASI • Kuantitatif – Menunjukkan nilai / angka numerik – Misalnya 500 F, 60 rpm • Kualitatif – Menunjukkan tren – Misalnya: meningkat, menurun, panas, dingin.

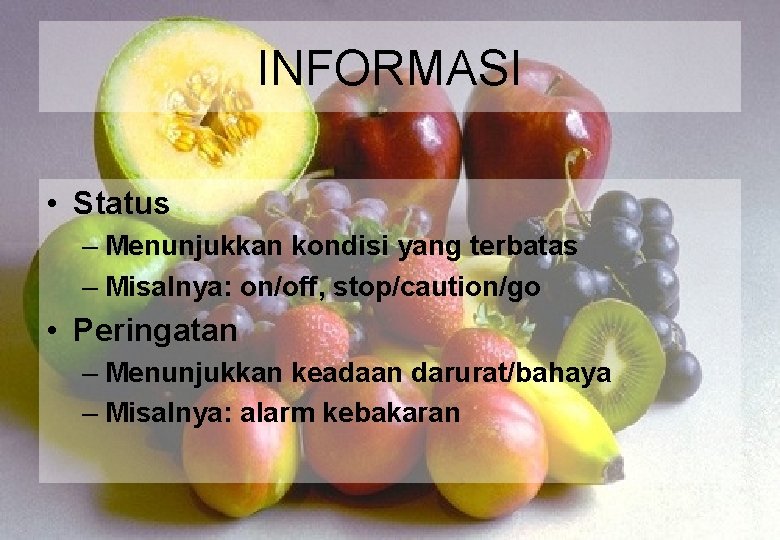

INFORMASI • Status – Menunjukkan kondisi yang terbatas – Misalnya: on/off, stop/caution/go • Peringatan – Menunjukkan keadaan darurat/bahaya – Misalnya: alarm kebakaran

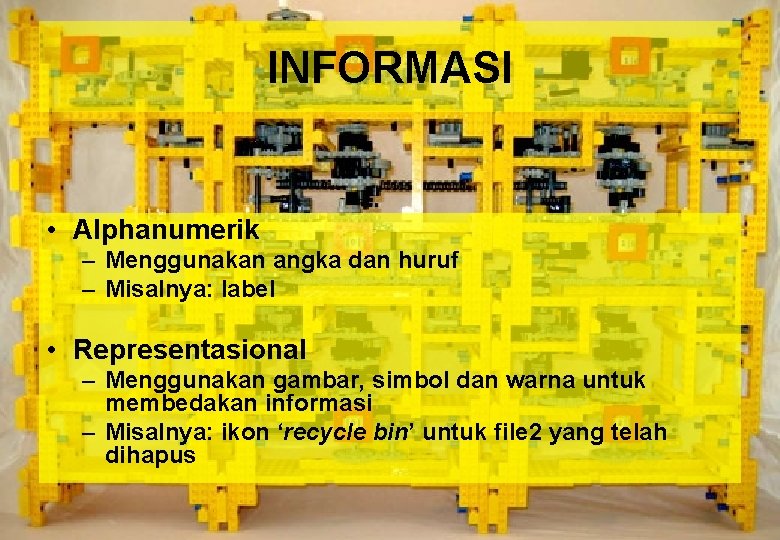

INFORMASI • Alphanumerik – Menggunakan angka dan huruf – Misalnya: label • Representasional – Menggunakan gambar, simbol dan warna untuk membedakan informasi – Misalnya: ikon ‘recycle bin’ untuk file 2 yang telah dihapus

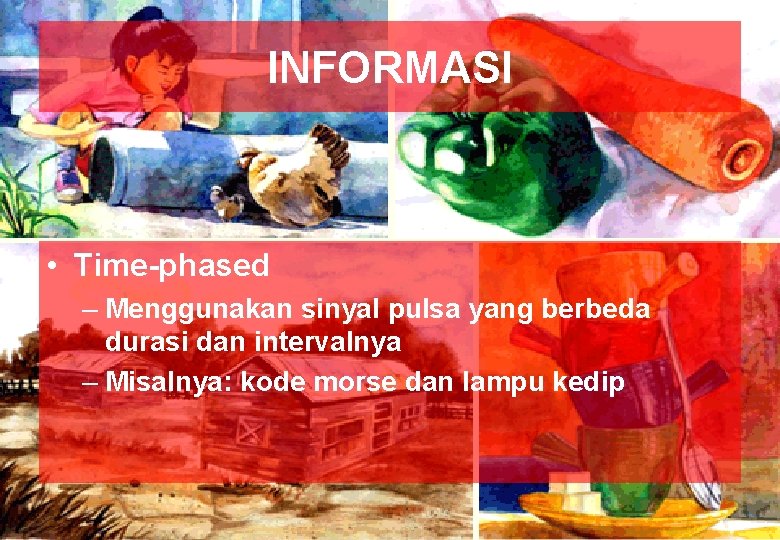

INFORMASI • Time-phased – Menggunakan sinyal pulsa yang berbeda durasi dan intervalnya – Misalnya: kode morse dan lampu kedip

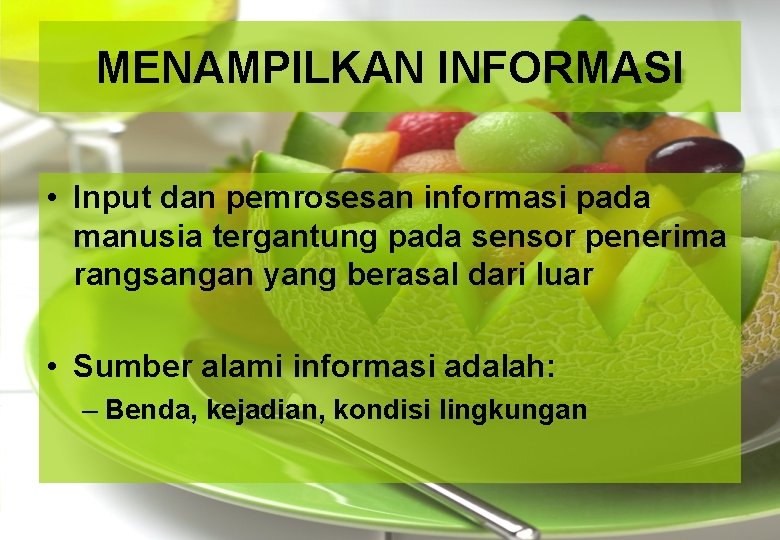

MENAMPILKAN INFORMASI • Input dan pemrosesan informasi pada manusia tergantung pada sensor penerima rangsangan yang berasal dari luar • Sumber alami informasi adalah: – Benda, kejadian, kondisi lingkungan

Secara langsung Misalnya: dengan pengamatan langsung Sensor informasi Secara tidak langsung Misalnya: pengamatan dengan menggunakan alat seperti TV, Radio dll.

Komponen Kunci dalam Perancangan Display

ALAT BANTU DISPLAY • Panca Indera: penglihatan, pendengaran, perasa, pengecap, dan pencium • Maka harus diciptakan alat bantu display yang berbeda untuk masing – masing panca indera

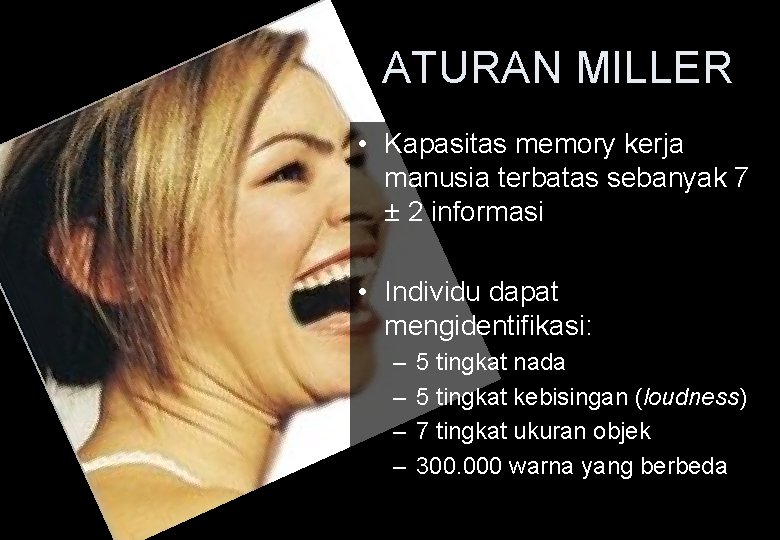

ATURAN MILLER • Kapasitas memory kerja manusia terbatas sebanyak 7 ± 2 informasi • Individu dapat mengidentifikasi: – – 5 tingkat nada 5 tingkat kebisingan (loudness) 7 tingkat ukuran objek 300. 000 warna yang berbeda

PRINSIP PERANCANGAN DISPLAY

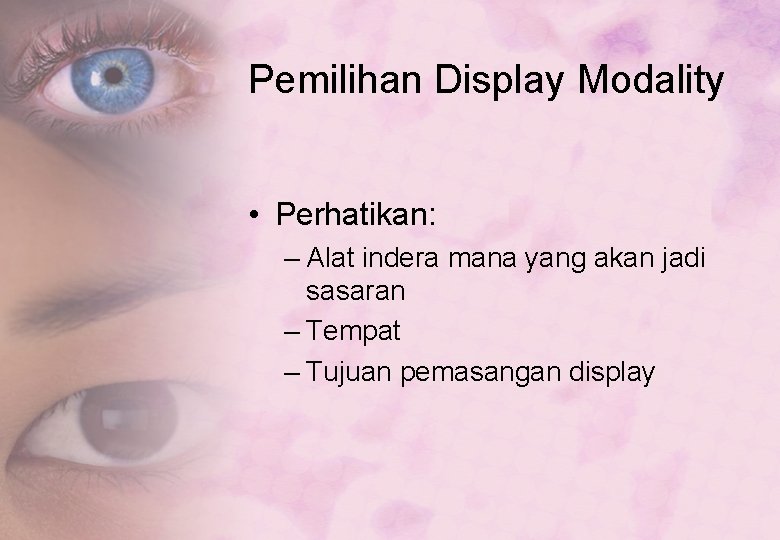

Pemilihan Display Modality • Perhatikan: – Alat indera mana yang akan jadi sasaran – Tempat – Tujuan pemasangan display

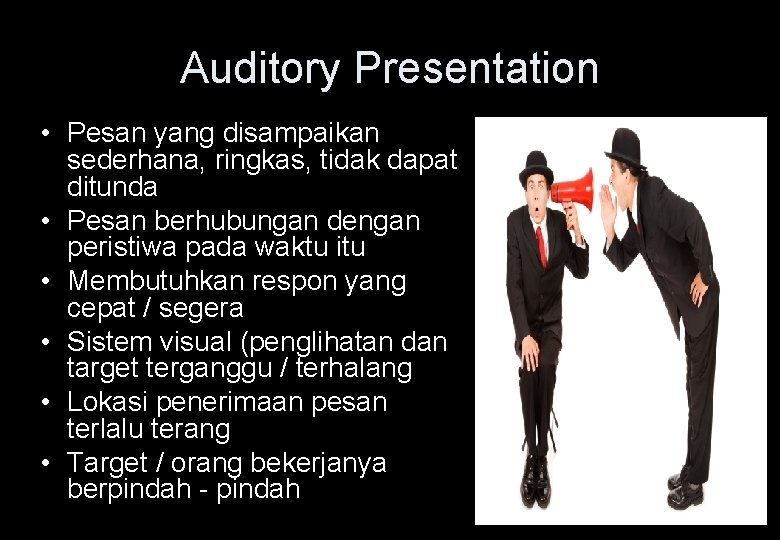

Auditory Presentation • Pesan yang disampaikan sederhana, ringkas, tidak dapat ditunda • Pesan berhubungan dengan peristiwa pada waktu itu • Membutuhkan respon yang cepat / segera • Sistem visual (penglihatan dan target terganggu / terhalang • Lokasi penerimaan pesan terlalu terang • Target / orang bekerjanya berpindah - pindah

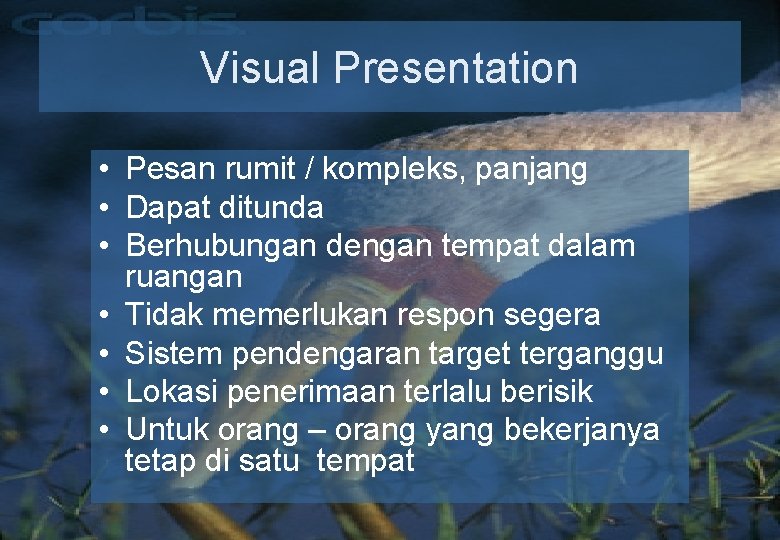

Visual Presentation • Pesan rumit / kompleks, panjang • Dapat ditunda • Berhubungan dengan tempat dalam ruangan • Tidak memerlukan respon segera • Sistem pendengaran target terganggu • Lokasi penerimaan terlalu berisik • Untuk orang – orang yang bekerjanya tetap di satu tempat

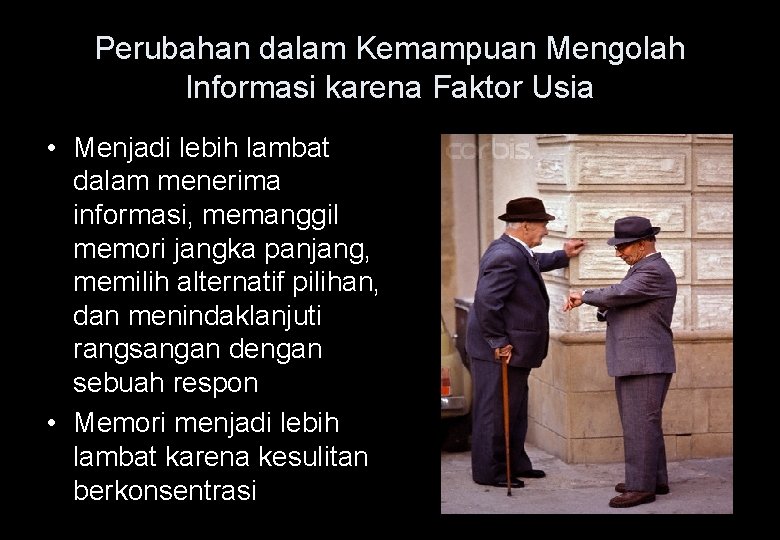

Perubahan dalam Kemampuan Mengolah Informasi karena Faktor Usia • Menjadi lebih lambat dalam menerima informasi, memanggil memori jangka panjang, memilih alternatif pilihan, dan menindaklanjuti rangsangan dengan sebuah respon • Memori menjadi lebih lambat karena kesulitan berkonsentrasi

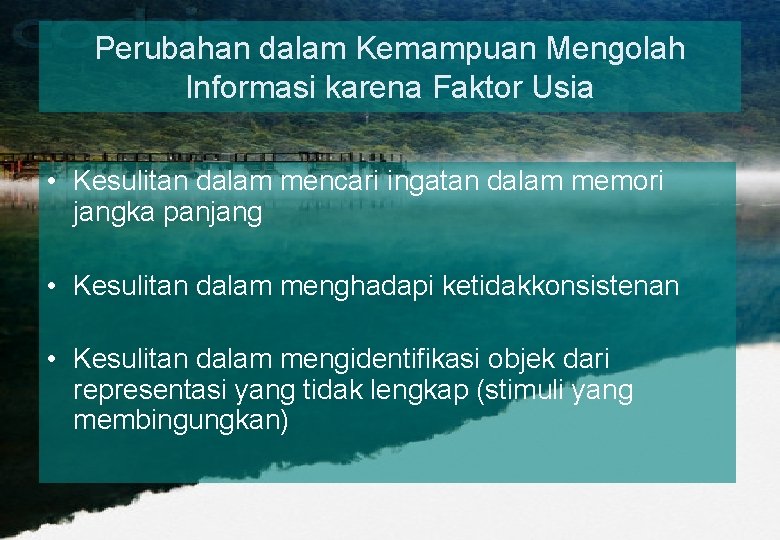

Perubahan dalam Kemampuan Mengolah Informasi karena Faktor Usia • Kesulitan dalam mencari ingatan dalam memori jangka panjang • Kesulitan dalam menghadapi ketidakkonsistenan • Kesulitan dalam mengidentifikasi objek dari representasi yang tidak lengkap (stimuli yang membingungkan)

Mendesain Kegiatan Pemrosesan Informasi untuk Lansia • Perkuat sinyal yang didisplay untuk para manula; sampaikan informasi secara lebih nyaring, lebih jelas. • Buat desain kontrol dan display untuk mengurangi detil – detil yang tidak relevan • Pertahankan tingkat konseptual, hubungan dan pergerakan yang cocok dengan kemampuan lansia

Mendesain Kegiatan Pemrosesan Informasi untuk Lansia • Kurangi kebutuhan pembagian waktu • Beri waktu antara eksekusi respon dengan sinyal untuk respon selanjutnya • Berikan waktu lebih banyak untuk latihan

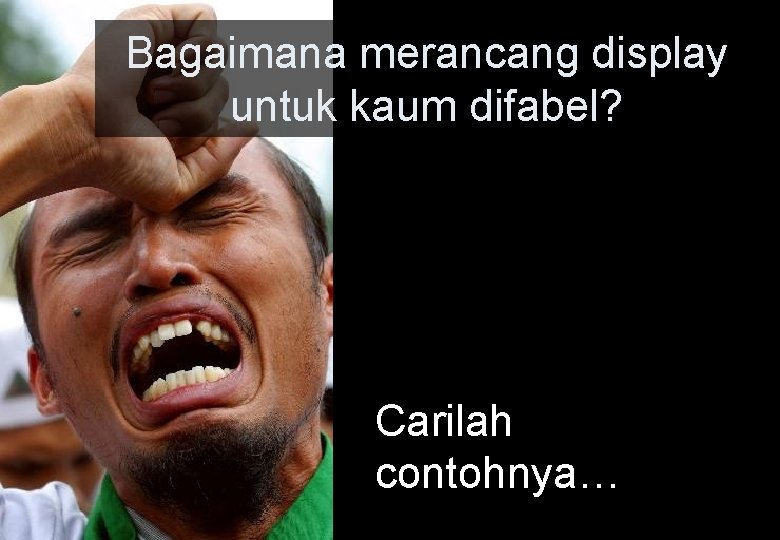

Bagaimana merancang display untuk kaum difabel? Carilah contohnya…

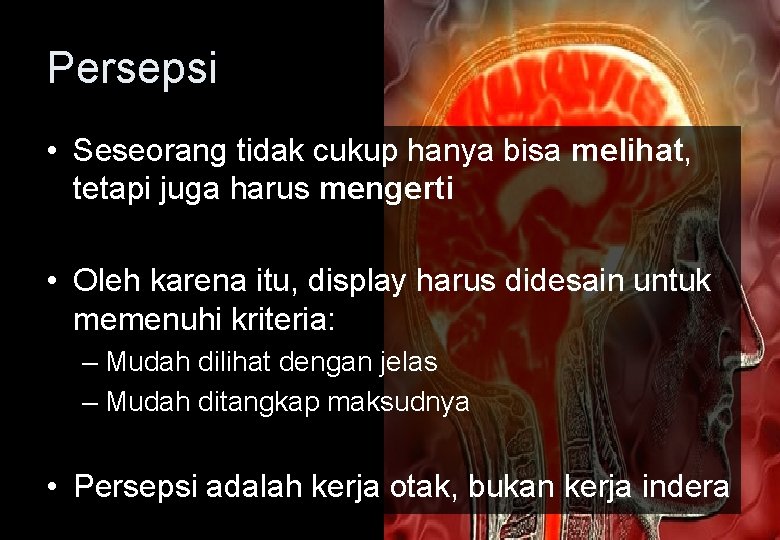

Persepsi • Seseorang tidak cukup hanya bisa melihat, tetapi juga harus mengerti • Oleh karena itu, display harus didesain untuk memenuhi kriteria: – Mudah dilihat dengan jelas – Mudah ditangkap maksudnya • Persepsi adalah kerja otak, bukan kerja indera

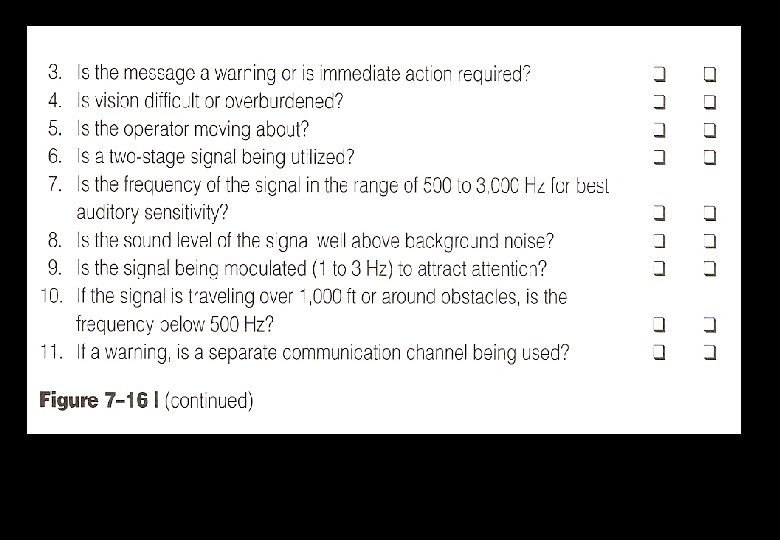

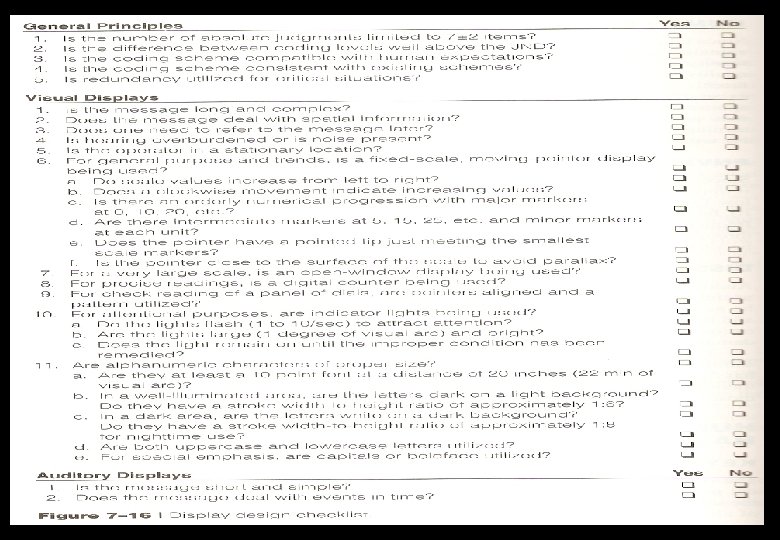

Display Design Checklist

Menimbulkan persepsi yang salah?

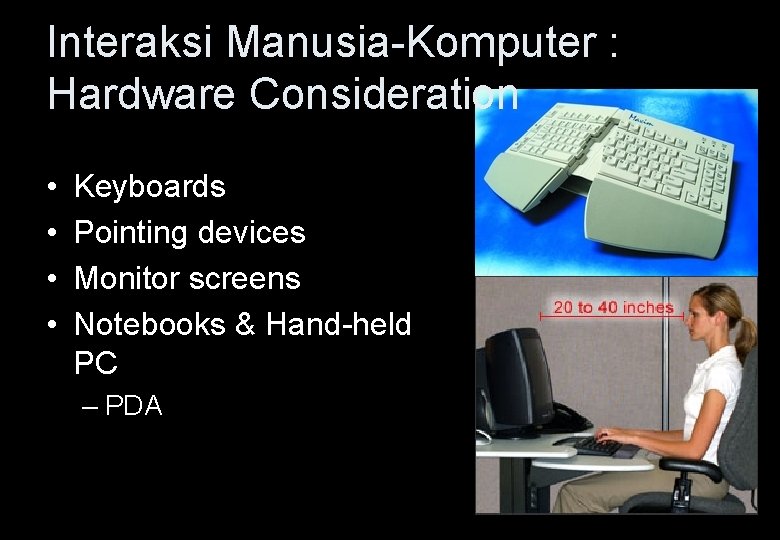

Interaksi Manusia-Komputer : Hardware Consideration • • Keyboards Pointing devices Monitor screens Notebooks & Hand-held PC – PDA

Interaksi Manusia-Komputer : Software Consideration • Graphical user interface : WIMP – Windows – Icons – Menus – Pointers

• Display TACTUAL • Display OLFACTORY

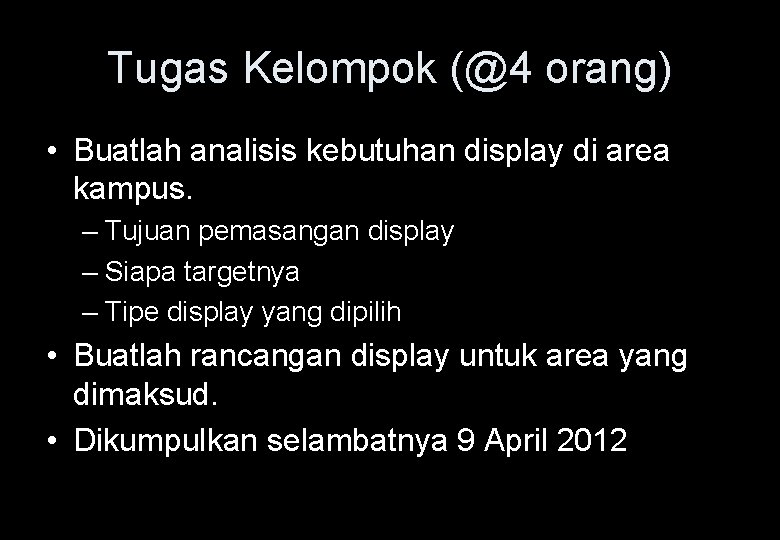

Tugas Kelompok (@4 orang) • Buatlah analisis kebutuhan display di area kampus. – Tujuan pemasangan display – Siapa targetnya – Tipe display yang dipilih • Buatlah rancangan display untuk area yang dimaksud. • Dikumpulkan selambatnya 9 April 2012

Akhir dari Presentasi terimakasih
