DISEÑO Y PUESTA EN MARCHA DEL CUADRO ELÉCTRICO Y DE CONTROL DE UNA TROQUELADORA Defensa TFG – Adrián Porrero Benito Grado Ingeniería Eléctrica – Curso: 2014 -2015 Tutores: Rubén Puche Panadero y Juan Pérez Cruz

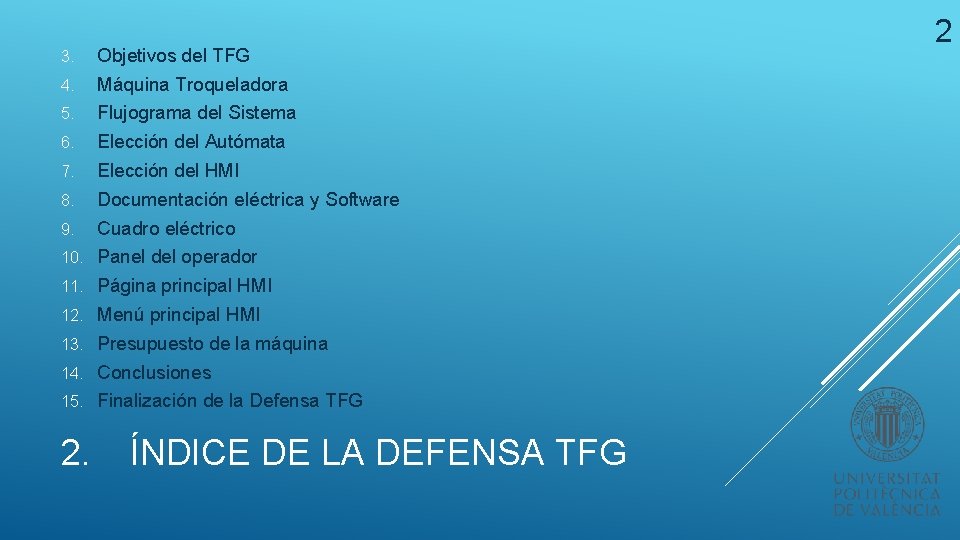

3. Objetivos del TFG 4. Máquina Troqueladora 5. Flujograma del Sistema 6. Elección del Autómata 7. Elección del HMI 8. Documentación eléctrica y Software 9. Cuadro eléctrico 10. Panel del operador 11. Página principal HMI 12. Menú principal HMI 13. Presupuesto de la máquina 14. Conclusiones 15. Finalización de la Defensa TFG 2. ÍNDICE DE LA DEFENSA TFG 2

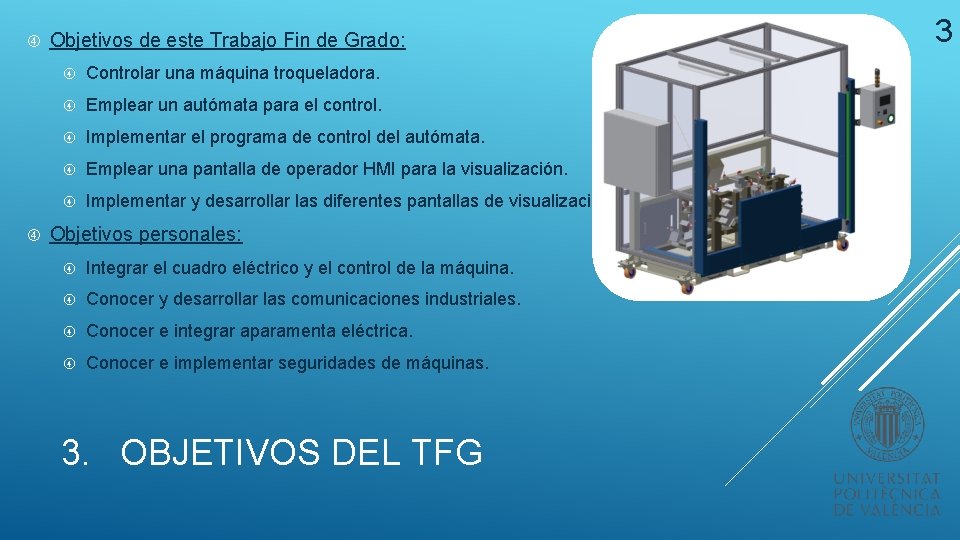

Objetivos de este Trabajo Fin de Grado: Controlar una máquina troqueladora. Emplear un autómata para el control. Implementar el programa de control del autómata. Emplear una pantalla de operador HMI para la visualización. Implementar y desarrollar las diferentes pantallas de visualización. Objetivos personales: Integrar el cuadro eléctrico y el control de la máquina. Conocer y desarrollar las comunicaciones industriales. Conocer e integrar aparamenta eléctrica. Conocer e implementar seguridades de máquinas. 3. OBJETIVOS DEL TFG 3

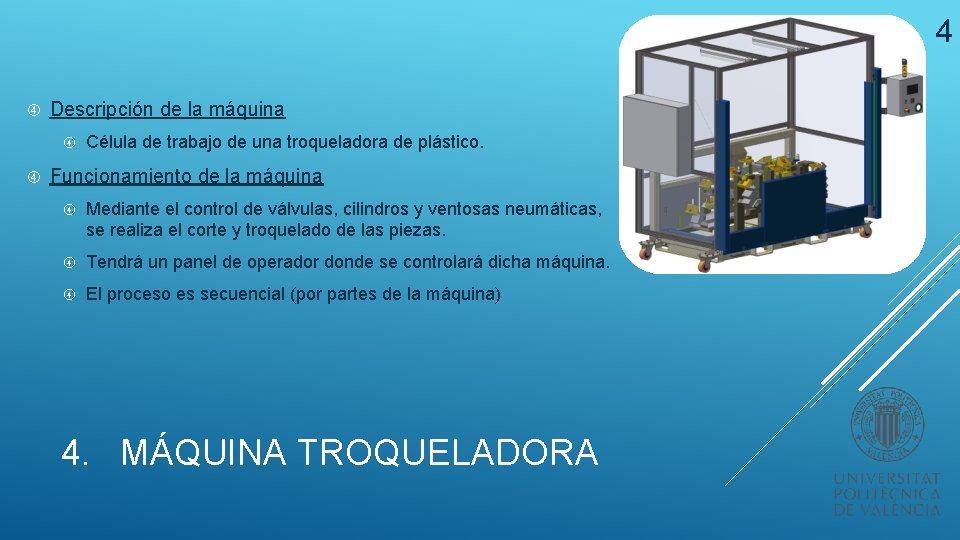

4 Descripción de la máquina Célula de trabajo de una troqueladora de plástico. Funcionamiento de la máquina Mediante el control de válvulas, cilindros y ventosas neumáticas, se realiza el corte y troquelado de las piezas. Tendrá un panel de operador donde se controlará dicha máquina. El proceso es secuencial (por partes de la máquina) 4. MÁQUINA TROQUELADORA

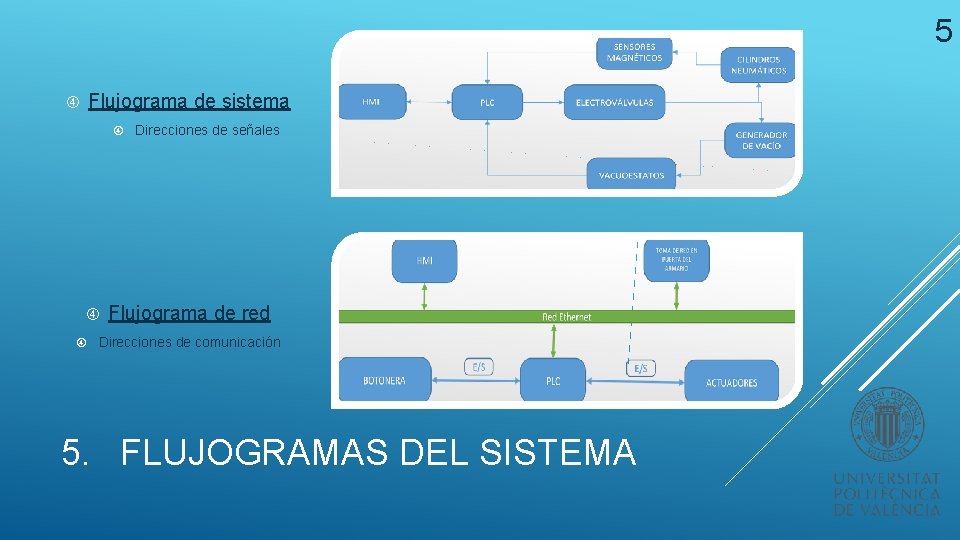

5 Flujograma de sistema Direcciones de señales Flujograma de red Direcciones de comunicación 5. FLUJOGRAMAS DEL SISTEMA

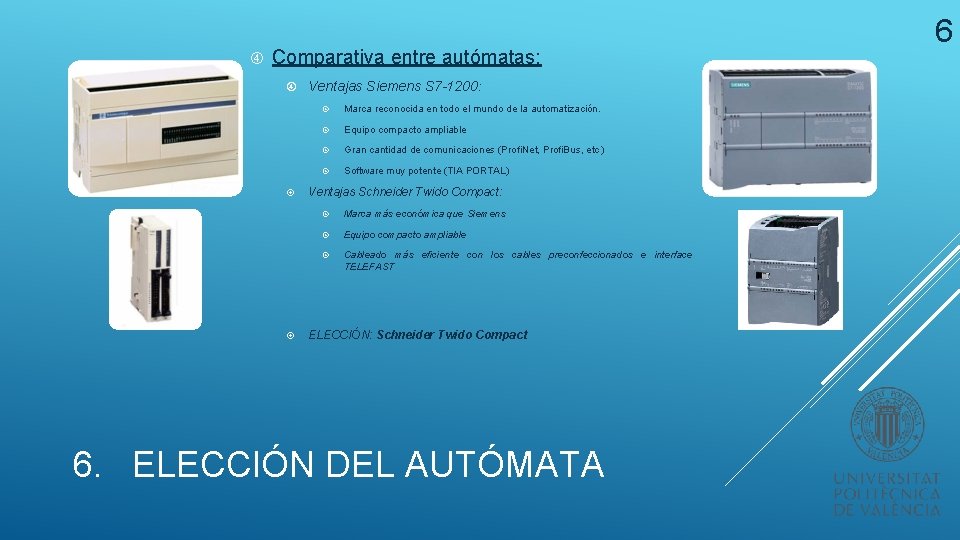

Comparativa entre autómatas: Ventajas Siemens S 7 -1200: Marca reconocida en todo el mundo de la automatización. Equipo compacto ampliable Gran cantidad de comunicaciones (Profi. Net, Profi. Bus, etc ) Software muy potente (TIA PORTAL) Ventajas Schneider Twido Compact: Marca más económica que Siemens Equipo compacto ampliable Cableado más eficiente con los cables preconfeccionados e interface TELEFAST ELECCIÓN: Schneider Twido Compact 6. ELECCIÓN DEL AUTÓMATA 6

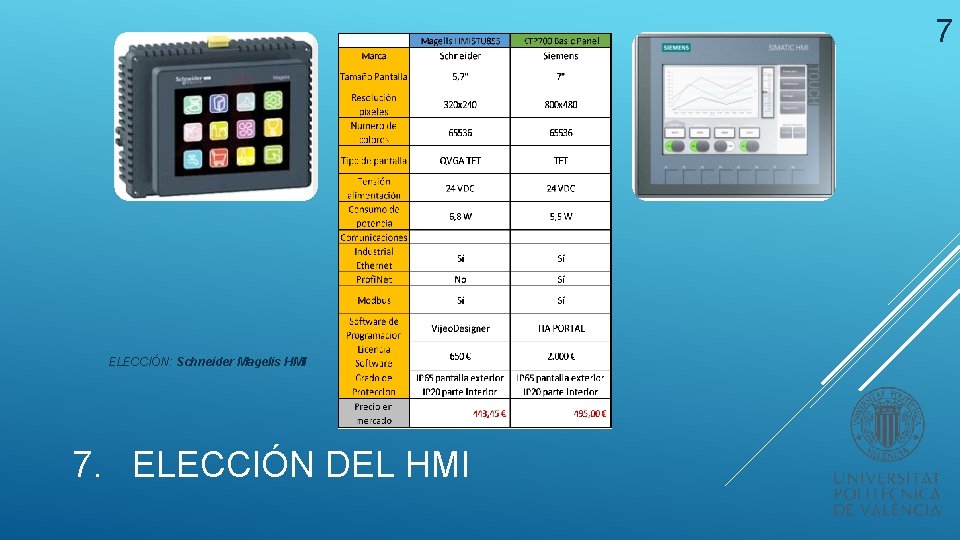

7 ELECCIÓN: Schneider Magelis HMI 7. ELECCIÓN DEL HMI

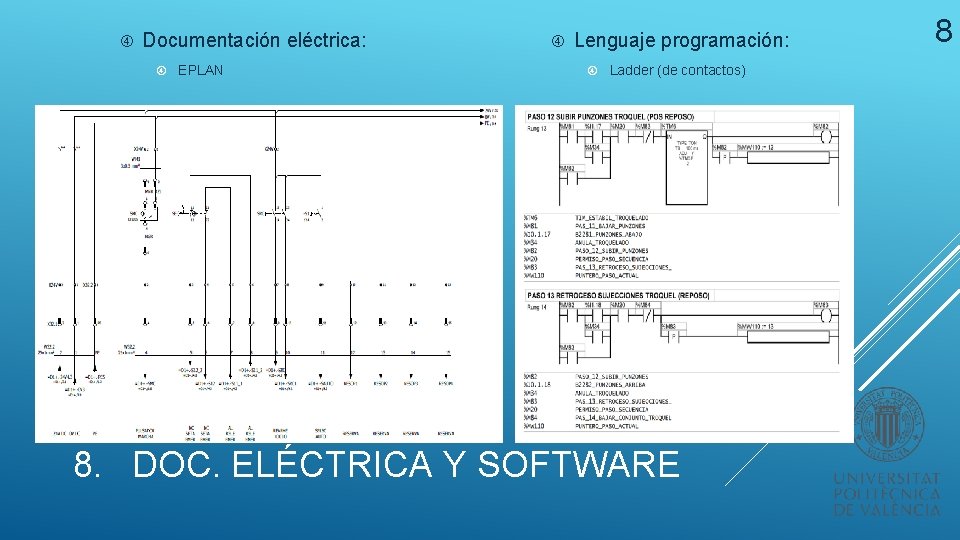

Documentación eléctrica: EPLAN Lenguaje programación: Ladder (de contactos) 8. DOC. ELÉCTRICA Y SOFTWARE 8

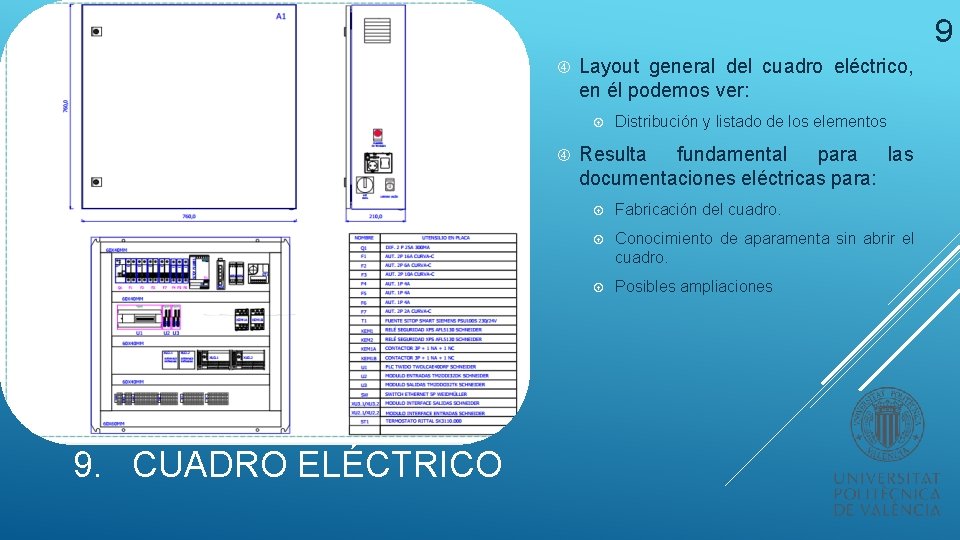

9 Layout general del cuadro eléctrico, en él podemos ver: 9. CUADRO ELÉCTRICO Distribución y listado de los elementos Resulta fundamental para las documentaciones eléctricas para: Fabricación del cuadro. Conocimiento de aparamenta sin abrir el cuadro. Posibles ampliaciones

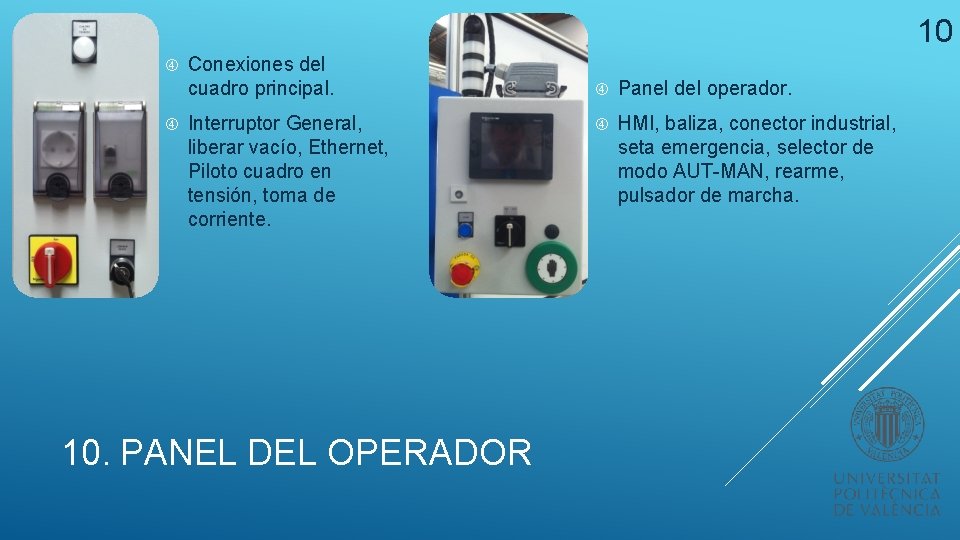

10 Conexiones del cuadro principal. Interruptor General, liberar vacío, Ethernet, Piloto cuadro en tensión, toma de corriente. 10. PANEL DEL OPERADOR Panel del operador. HMI, baliza, conector industrial, seta emergencia, selector de modo AUT-MAN, rearme, pulsador de marcha.

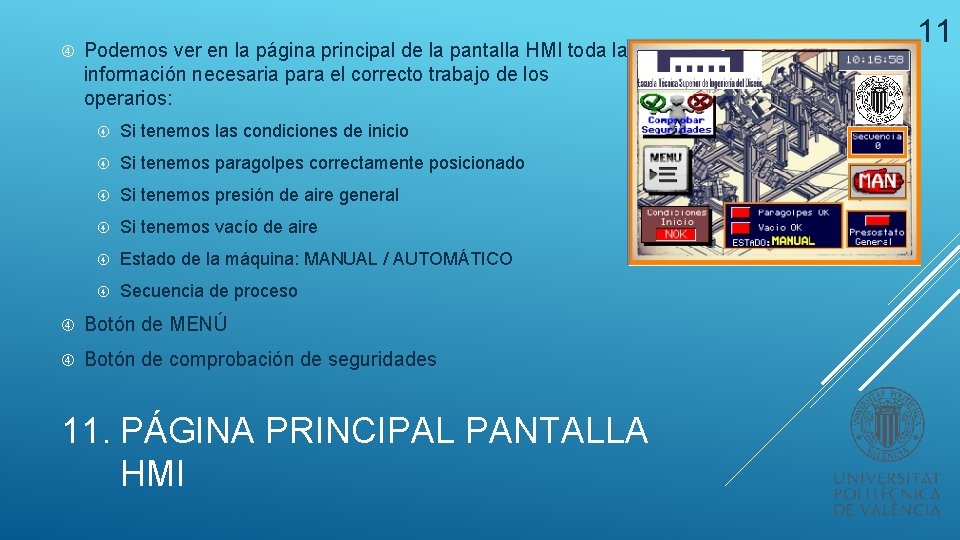

Podemos ver en la página principal de la pantalla HMI toda la información necesaria para el correcto trabajo de los operarios: Si tenemos las condiciones de inicio Si tenemos paragolpes correctamente posicionado Si tenemos presión de aire general Si tenemos vacío de aire Estado de la máquina: MANUAL / AUTOMÁTICO Secuencia de proceso Botón de MENÚ Botón de comprobación de seguridades 11. PÁGINA PRINCIPAL PANTALLA HMI 11

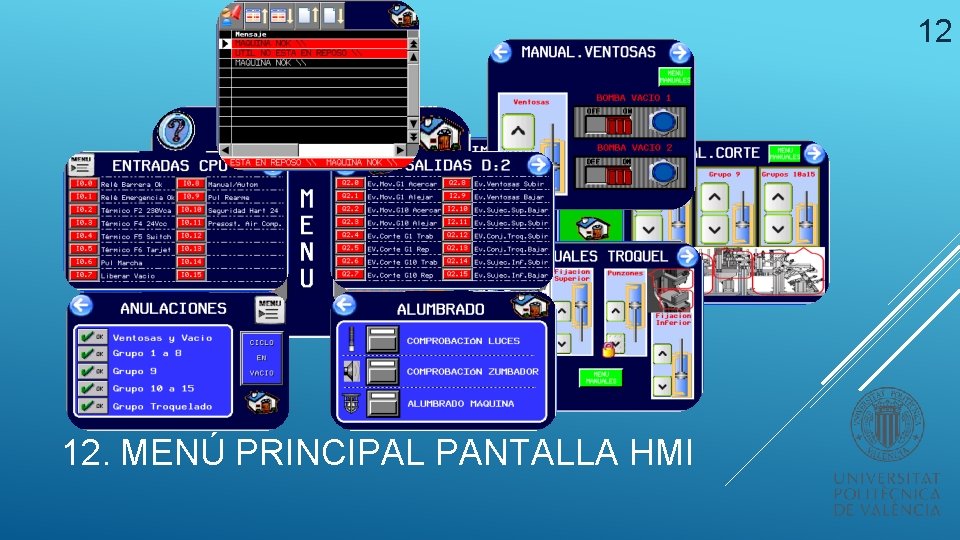

12 12. MENÚ PRINCIPAL PANTALLA HMI

13 13. PRESUPUESTO DE LA MÁQUINA

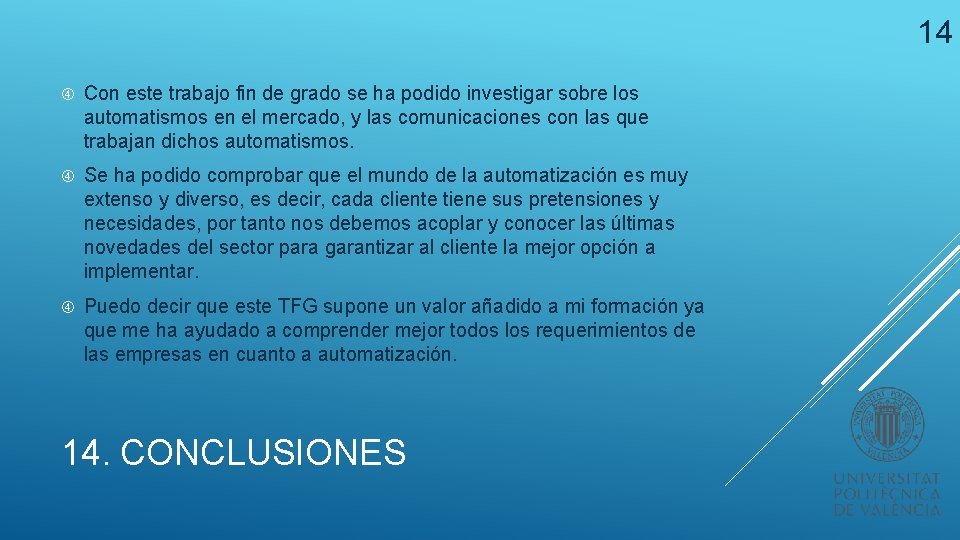

14 Con este trabajo fin de grado se ha podido investigar sobre los automatismos en el mercado, y las comunicaciones con las que trabajan dichos automatismos. Se ha podido comprobar que el mundo de la automatización es muy extenso y diverso, es decir, cada cliente tiene sus pretensiones y necesidades, por tanto nos debemos acoplar y conocer las últimas novedades del sector para garantizar al cliente la mejor opción a implementar. Puedo decir que este TFG supone un valor añadido a mi formación ya que me ha ayudado a comprender mejor todos los requerimientos de las empresas en cuanto a automatización. 14. CONCLUSIONES

15 TFG realizado durante las prácticas formativas en la empresa Órbita Ingeniería S. L. Muchas gracias por asistir y prestarme atención! Si tienen alguna pregunta, no duden en realizarla! 15. FIN DE LA DEFENSA TFG 2015
