DISEÑO Y CÁLCULO DE UN REDUCTOR DE VELOCIDAD PARA EL ACCIONAMIENTO DE UNA CINTA TRANSPORTADORA DE MINERAL DE LITIO TRABAJO FINAL DE GRADO EN INGENIERÍA MECÁNICA Autor: Adrián Fernández Calvo Tutor: Rubio Montoya, Francisco José

ÍNDICE • 1. DATOS DE PARTIDA • 2. SOLUCIONES ALTERNATIVAS PARA LA TRANSMISIÓN • 3. CALCULO DEL REDUCTOR 3. 1. EJES 3. 2. ENGRANAJES 3. 3. RODAMIENTOS 3. 4. CARCASA • 4. DISEÑO CON SOLIDWORKS • 5. PRESUPUESTO

1. DATOS DE PARTIDA MOTOR TRIFASICO • Velocidad de entrada 1488 RPM • Potencia 46 k. W REDUCTOR DE VELOCIDAD CINTA TRANSPORTADORA • Velocidad de avance: 2 m/s • Diámetro del tambor: 200 mm

2. SOLUCIONES ALTERNATIVAS TRANSMISIÓN PLANAS ROZAMIENTO CORREAS TRAPEZOIDALES DIENTES RECTOS CILÍNDRICOS CONTACTO DIRECTO ENGRANAJES CÓNICOS TORNILLO SIN FIN ENGRANE CORREAS DENTADAS FLEXIBLES CADENAS DIENTES HELICOIDALES

3. SOLUCIÓN ADOPTADA EJES RODAMIENTOS ENGRANAJES LUBRICANTE: ISO VG 320 OTROS ELEMENTOS: CHAVETAS, CASQUILLOS, ANILLOS ELÁSTICOS, RETENES.

3. 1. EJES § Cálculos relativos al eje: • Rigidez torsional • Fatiga • Deflexión lateral § Material: Acero aleado, templado y revenido. (34 Ni. Cr. Mo 16)

3. 2. ENGRANAJES § Cálculos relativos a los engranajes: • Fallo por presión superficial • Fallo por flexión § Resultados (características): Propiedades Etapa 1 Etapa 2 Modulo m 3 4 i 2, 81 2, 73 Z 1 27 26 Z 2 75 71 B [mm] 36 62 § Material: Acero aleado, templado y revenido. (34 Ni. Cr. Mo 16)

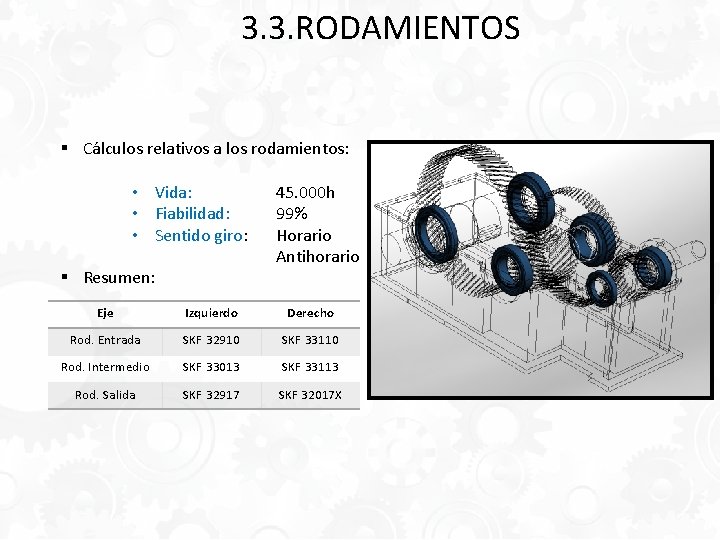

3. 3. RODAMIENTOS § Cálculos relativos a los rodamientos: • Vida: • Fiabilidad: • Sentido giro: § Resumen: 45. 000 h 99% Horario Antihorario Eje Izquierdo Derecho Rod. Entrada SKF 32910 SKF 33110 Rod. Intermedio SKF 33013 SKF 33113 Rod. Salida SKF 32917 SKF 32017 X

3. 4. CARCASA § Fabricación: Fundición molde de arena y mecanizado posterior. § Cierre mediante tornillos y tuercas M 6 § Material: Fundición gris FG-25

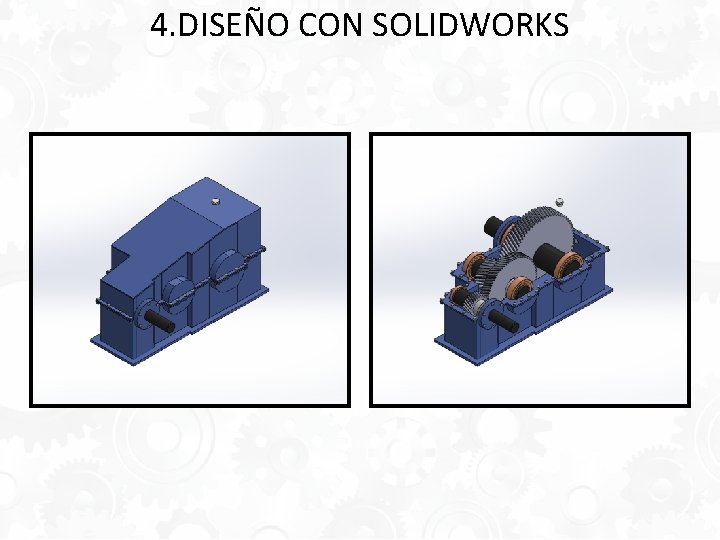

4. DISEÑO CON SOLIDWORKS

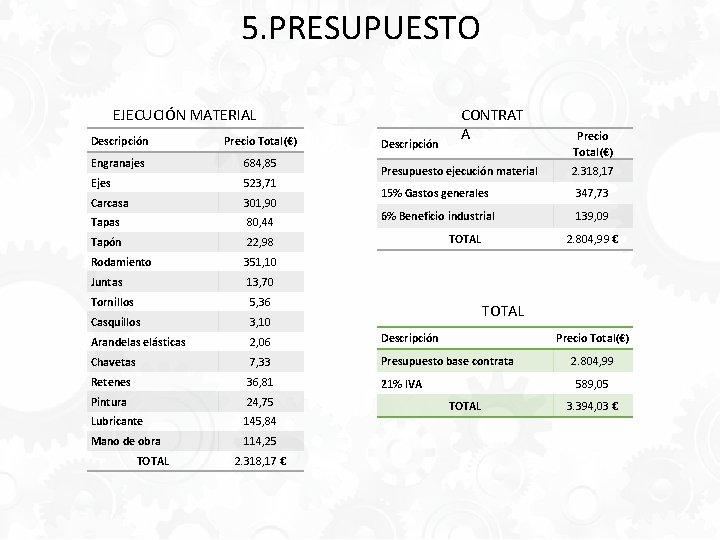

5. PRESUPUESTO EJECUCIÓN MATERIAL CONTRAT A Descripción Precio Total(€) Engranajes 684, 85 Ejes 523, 71 Carcasa 301, 90 Tapas 80, 44 Tapón 22, 98 Rodamiento 351, 10 Juntas 13, 70 Tornillos 5, 36 Casquillos 3, 10 Arandelas elásticas 2, 06 Descripción Chavetas 7, 33 Presupuesto base contrata Retenes 36, 81 21% IVA Pintura 24, 75 Lubricante 145, 84 Mano de obra 114, 25 TOTAL 2. 318, 17 € Descripción Presupuesto ejecución material Precio Total(€) 2. 318, 17 15% Gastos generales 347, 73 6% Beneficio industrial 139, 09 TOTAL 2. 804, 99 € TOTAL Precio Total(€) 2. 804, 99 589, 05 TOTAL 3. 394, 03 €

GRACIAS POR SU ATENCIÓN TRABAJO FINAL DE GRADO EN INGENIERÍA MECÁNICA Autor: Adrián Fernández Calvo Tutor: Rubio Montoya, Francisco José
