Diseño de una instalación solar para la producción de agua caliente sanitaria en un centro educativo DEFENSA DE TRABAJO FIN DE GRADO Febrero de 2017 ALUMNO: PABLO LORENTE HERRERO TUTOR: EMILIO NAVARRO PERIS

ELECCIÓN DEL TEMA - NECESIDAD DE IMPLANTAR ENERGÍAS RENOVABLES - EDIFICIO DE NUEVA CONSTRUCCIÓN - CUMPLIMIENTO CÓDIGO TÉCNICO DE LA EDIFICACIÓN DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 2

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES PRINCIPALES OBJETIVOS DEL PROYECTO - APLICAR ENERGÍAS RENOVABLES A LA PRODUCCIÓN DE ACS - DIMENSIONADO DEL SISTEMA DE CAPTADORES FOTO TÉRMICOS MEDIANTE EL PROGRAMA SOLAR DE LA FUNDACIÓN ATECYR Y CONFIRMACIÓN CON CHEQ 4 - DIMENSIONADO DEL SISTEMA DE DISTRIBUCIÓN HIDRÁULICO - DISEÑO DE SISTEMAS DE PROTECCIÓN - DIMENSIONADO DEL INTERCAMBIADOR DE CALOR CON EL PROGRAMA SSP G 7 DE LA COMPAÑÍA SWEP - ELABORACIÓN DE PRESUPUESTO MEDIANTE EL USO DEL PROGRAMA ARQUÍMEDES DE CYPE INGENIEROS - CONCLUSIONES RESPECTO A LA ENERGÍA SOLAR FOTO TÉRMICA DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 3

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES SITUACIÓN Y EMPLAZAMIENTO PARE JORDI MARÍA , Nº 12, 46200, PAIPORTA (VALENCIA) Imagen del centro extraída de Google Maps Vista Aérea del centro en fase de cimentación Emplazamiento del centro educativo extraído de Catastro DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 4

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES SITUACIÓN CLIMATOGRÁFICA -ZONA CLIMÁTICA IV -ZONA PROPICIA POR LA ALTA RADIACIÓN DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO

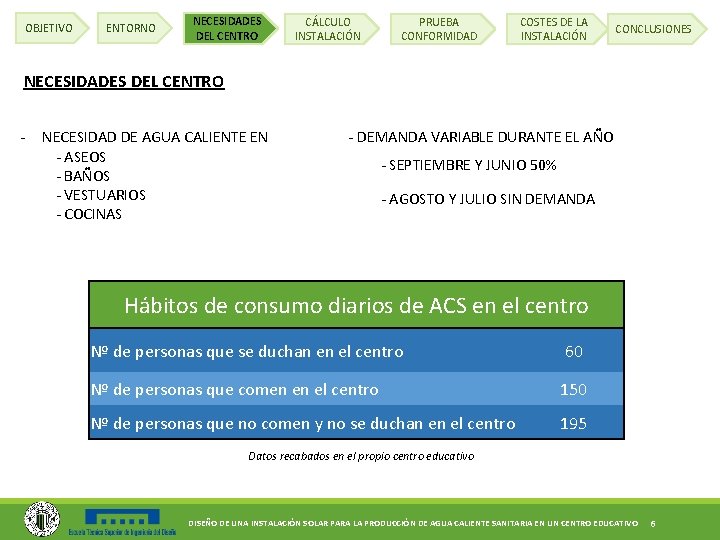

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES NECESIDADES DEL CENTRO - NECESIDAD DE AGUA CALIENTE EN - ASEOS - BAÑOS - VESTUARIOS - COCINAS - DEMANDA VARIABLE DURANTE EL AÑO - SEPTIEMBRE Y JUNIO 50% - AGOSTO Y JULIO SIN DEMANDA Hábitos de consumo diarios de ACS en el centro Nº de personas que se duchan en el centro 60 Nº de personas que comen en el centro 150 Nº de personas que no comen y no se duchan en el centro 195 Datos recabados en el propio centro educativo DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 6

OBJETIVO NECESIDADES DEL CENTRO ENTORNO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES Consumos diarios ACS Nº Unidades 60 195 150 Criterio de demanda Escualas con ducha Escuelas sin ducha Restaurantes Consumo (Litros/dia · unidad) 21 4 8 Consumo (Litros/día) 1260 780 1200 DEMANDA DIARIA DE ACS : 3240 litros Consumos de referencia DB-HE DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 7

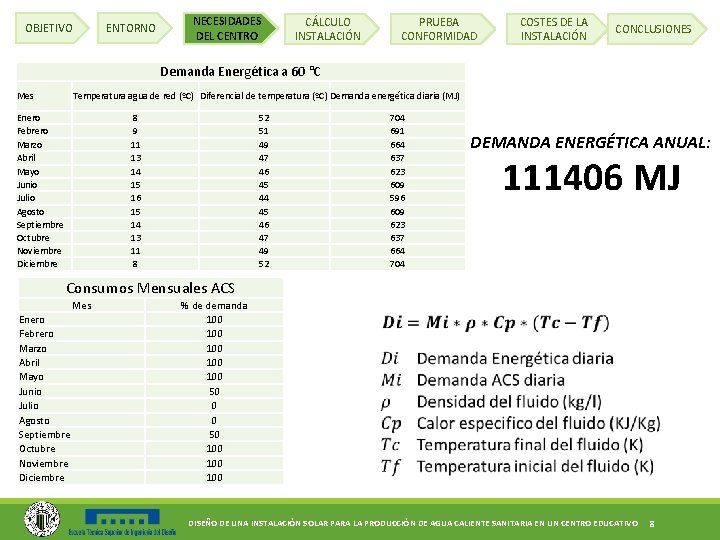

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES Demanda Energética a 60 °C Mes Temperatura agua de red (ºC) Diferencial de temperatura (ºC) Demanda energética diaria (MJ) Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Noviembre Diciembre 8 9 11 13 14 15 16 15 14 13 11 8 52 51 49 47 46 45 44 45 46 47 49 52 704 691 664 637 623 609 596 609 623 637 664 704 DEMANDA ENERGÉTICA ANUAL: 111406 MJ Consumos Mensuales ACS Mes Enero Febrero Marzo Abril Mayo Junio Julio Agosto Septiembre Octubre Noviembre Diciembre % de demanda 100 100 100 50 0 0 50 100 100 DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 8

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES ENERGÉTICA ANUAL A APORTAR MEDIANTE CAPTADORES SOLARES: 55703 MJ DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 9

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES DIMENSIONADO CAPTADORES -INCLINACIÓN Y ORIENTACIÓN: -INCLINACIÓN ÓPTIMA = LATIDUD+10= 49, 42 ° POR ECONOMIZAR CON SOPORTES ESTÁNDAR 45° -ORIENTACIÓN ÓPTIMA = SUR DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 10

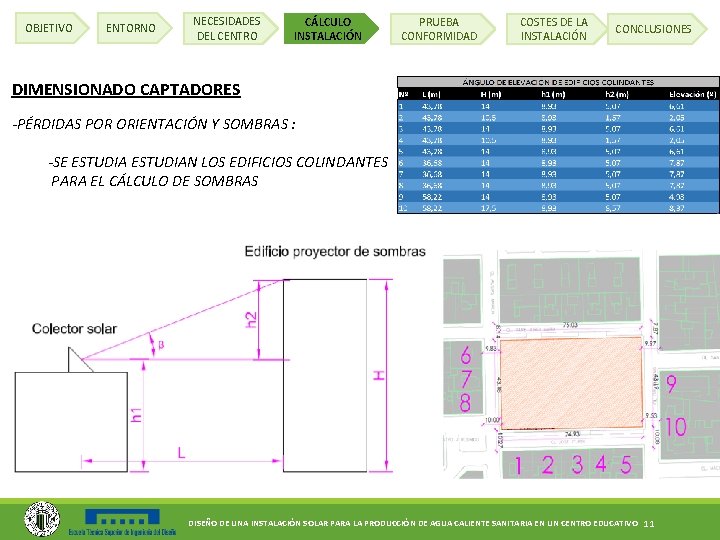

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES DIMENSIONADO CAPTADORES -PÉRDIDAS POR ORIENTACIÓN Y SOMBRAS : -SE ESTUDIAN LOS EDIFICIOS COLINDANTES PARA EL CÁLCULO DE SOMBRAS DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 11

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES DIMENSIONADO CAPTADORES -PÉRDIDAS POR ORIENTACIÓN Y SOMBRAS : -NOS AYUDAMOS DEL PROGRAMA SOLAR DE LA FUNDACIÓN ATECYR PÉRDIDAS POR ORIENTACIÓN E INCLINACIÓN 2, 5% MÁXIMO ADMISIBLE CTE PÉRDIDAS POR SOMBRAS 0, 5% DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 12

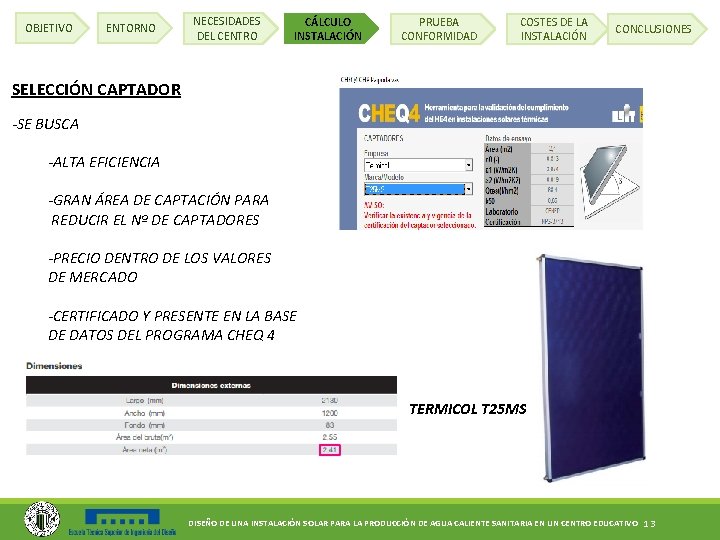

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES SELECCIÓN CAPTADOR -SE BUSCA -ALTA EFICIENCIA -GRAN ÁREA DE CAPTACIÓN PARA REDUCIR EL Nº DE CAPTADORES -PRECIO DENTRO DE LOS VALORES DE MERCADO -CERTIFICADO Y PRESENTE EN LA BASE DE DATOS DEL PROGRAMA CHEQ 4 TERMICOL T 25 MS DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 13

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES Nº DE CAPTADORES -CÁLCULO MEDIANTE EL PROGRAMA SOLAR DE LA COMPAÑÍA ATECYR, QUE SE BASA EN EL MÉTODO f. Chart -SE DEFINE LA INSTALACIÓN A TRAVÉS DE LOS APARTADOS DEL PROGRAMA 15 PARA CUMPLIR CON EL 50% DE LA DEMANDA ANUAL SE NECESITAN: 15 CAPTADORES DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 14

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES FLUIDO CALOPORTADOR PARA LOS CAPTADORES -AGUA + PROPILENGLICOL NO ES TÓXICO -CTE , CONGELACIÓN DEL FLUIDO 5°C POR DEBAJO DE LA MÍNIMA VALENCIA: -7, 5° C -CÁLCULO % GLICOL PARA CONGELACIÓN DEL FLUIDO A -12, 5 ° C 30% -11% DE PERDIDAS ENERGÉTICAS POR ADICIÓN DEL 30 %GLICOL -SE OPTARA POR UTILIZAR SÓLO UN 10% DE GLICOL Y APLICAR OTROS MÉTODOS DE PROTECCIÓN ANTI HELADAS COMO: -RECIRCULACIÓN PARA EXTRAER CALOR DEL ACUMULADOR HACIA EL FLUIDO -VACIADO DEL FLUIDO DE LOS CAPTADORES HACIA EL INTERIOR DE LA SALA DE MÁQUINAS DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 15

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES ACUMULADOR -DEBE SER ESBELTO, PARA FAVORECER LA ESTRATIFICACIÓN, DE MANERA QUE EL AGUA CALIENTE ESTE EN LA PARTE SUPERIOR Y LA FRÍA EN LA INFERIOR. -DEBE TENER UN VOLUMEN SIMILAR AL DE LA DEMANDA DIARIA -DEBE CUMPLIR 50< V/A <180 ACUMULADOR DE 3000 LITROS LAPESA MXV 3000 RB DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 16

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES INTERCAMBIADOR -POTENCIA MÍNIMA NECESARIA = 18 k. W -POTENCIA SELECCIONADA = 20 k. W -SE UTILIZA EL PROGRAMA SSP G 7 DE LA COMPAÑÍA SWEP PARA SELECCIONAR EL CAPTADOR -PROPILENGLICOL 10 % -20 k. W -CAÍDA TEMPERATURA PRIMARIO 80 -75 -AUMENTO TEMPERATURA SECUNDARIO 65 -70 SE SELECCIONA INTERCAMBIADOR BX 8 T x 32 SWEP DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 17

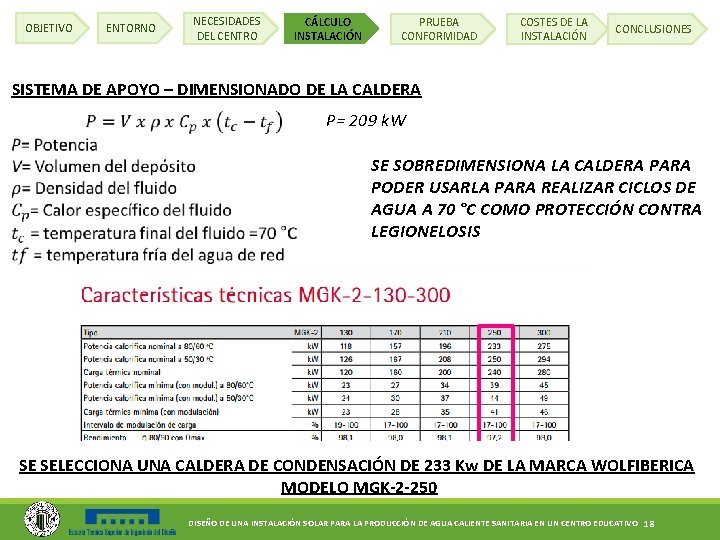

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES SISTEMA DE APOYO – DIMENSIONADO DE LA CALDERA P= 209 k. W SE SOBREDIMENSIONA LA CALDERA PARA PODER USARLA PARA REALIZAR CICLOS DE AGUA A 70 °C COMO PROTECCIÓN CONTRA LEGIONELOSIS SE SELECCIONA UNA CALDERA DE CONDENSACIÓN DE 233 Kw DE LA MARCA WOLFIBERICA MODELO MGK-2 -250 DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 18

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES SISTEMA DE APOYO – DIMENSIONADO DEL INTERACUMULADOR O DEPÓSITO 2 -AL COLOCAR UN INTERACUMULADOR AUMENTAMOS EL AHORRO ENERGÉTICO AL MANTENER A LA TEMPERATURA DE CONSUMO UN TANQUE MÁS PEQUEÑO Y NO EL PRINCIPAL -INTERACUMULADOR DE 1/4 DEL VOLUMEN DEL ACUMULADOR PRINCIPAL = 750 LITROS -INTERCAMBIADOR INTERNO TIPO SERPENTÍN SE SELECCIONA UNA DEPOSITO INTERACUMULADOR DE LA MARCA TERMICOL MODELO ATE 800 S DE 750 LITROS Y SERPENTÍN DE INTERCAMBIO INTERNO DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 19

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES CÁLCULO CIRCUITO HIDRÁULICO - CAUDAL -SE DISEÑA EL RECORRIDO DE LA INSTALACIÓN SOBRE LOS PLANOS Y SE NOMBRAN TODOS LOS TRAMOS PARA REFERENCIARLOS AL CÁLCULO. -ACUDIENDO AL RITE OBTENEMOS CAUDALES TÍPICOS DE DUCHAS, LAVABOS ETC. -SE DISEÑA LA INSTALACIÓN CON RECIRCULACIÓN PARA EVITAR LA PÉRDIDAS DE AGUA ESPERANDO A QUE LLEGUE EL AGUA CALIENTE. -FACTOR SIMULTANEIDAD 0, 8 MUY SIMULTANEO DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 20

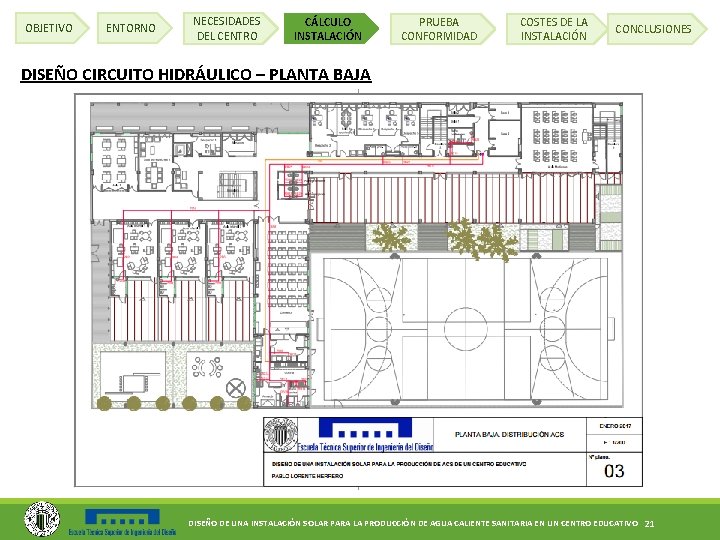

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES DISEÑO CIRCUITO HIDRÁULICO – PLANTA BAJA DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 21

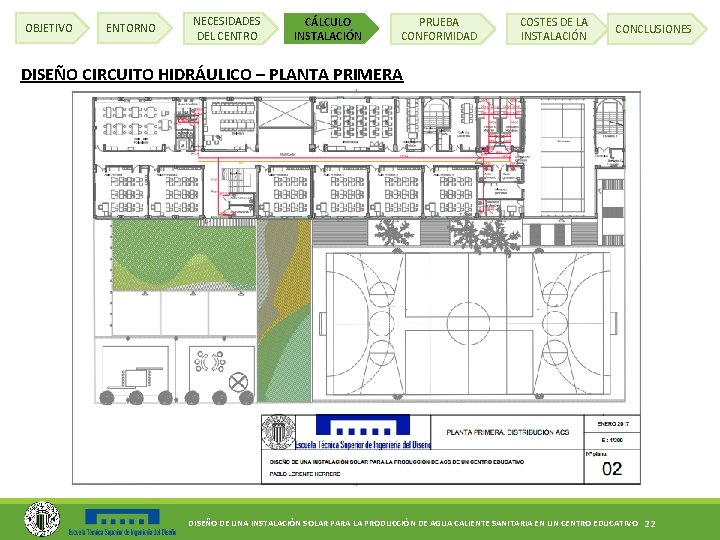

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES DISEÑO CIRCUITO HIDRÁULICO – PLANTA PRIMERA DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 22

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES DISEÑO CIRCUITO HIDRÁULICO – CUBIERTA DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 23

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES CÁLCULO CIRCUITO HIDRÁULICO – DIÁMETROS Y PERDIDAS DE PRESIÓN - SE CALCULA EL DIÁMETRO MÍNIMO PARA UNA VELOCIDAD TOMADA DE 0, 6 m/s -SE SELECCIONA UN DIÁMETRO COMERCIAL Y SE RECALCULA LA VELOCIDAD, SI ES MENOR DE 0, 5 SE REDUCIRÁ EL DIÁMETRO AL INMEDIATAMENTE ANTERIOR Y SE RECALCULA -PARA EL CÁLCULO DE LAS PERDIDAS DE CARGA SE TOMAN DE LOS CATÁLOGOS DE LOS FABRICANTES, EN ESTE CASO UTILIZAREMOS TUBERÍAS DE PEX PARA INTERIOR Y COBRE PARA EL EXTERIOR -PARA TENER EN CUENTA CODOS, TES ETC. SE CALCULA LA LONGITUD EQUIVALENTE COEF 1, 2 -SE TENDRÁN EN CUENTA LAS CAÍDA DE PRESIÓN PROPIAS DE LOS EQUIPOS, INTERCAMBIADORES, CALDERA ETC. DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 24

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES CÁLCULO CIRCUITO HIDRÁULICO – SELECCIÓN DE BOMBAS TODAS LAS BOMBAS SE COLOCARÁN DOBLES, POR SI UNA FALLARA LA OTRA EN FUNCIONAMIENTO SE SELECCIONARÁN BOMBAS MONOBLOC YA QUE NECESITAN MENOS MANTENIMIENTO - CONOCIENDO LAS PÉRDIDAS DE CARGA DE CADA CIRCUITO Y EL CAUDAL, LA METODOLOGÍA A SEGUIR ES: - SELECCIÓN BOMBA - SELECCIÓN RODETE - BOMBAS SELECCIONADAS CIRCUITO PRIMARIO: BOMBA IDEAL GNI 32 -20 CIRCUITO SECUNDARIO: BOMBA IDEAL GNI 32 -20 CIRCUITO CONSUMO: BOMBA IDEAL GNI 32 -20 CIRCUITO APOYO: BOMBA IDEAL GNI 32 -20 DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 25

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES CÁLCULO CIRCUITO HIDRÁULICO – VASOS DE EXPANSIÓN TODO CIRCUITO CERRADO NECESITA DE UN VASO DE EXPANSIÓN PARA EVITAR POSIBLES EXPLOSIONES POR DILATACIÓN O CONTRACCIÓN DE LOS FLUIDO SE CALCULA EL VOLUMEN DE VASO QUE SE NECESITA MULTIPLICANDO EL VOLUMEN TOTAL DE LA INSTALACIÓN POR UN COEFICIENTE DE DILATACIÓN QUE SERÁ DIFERENTE EN CADA FLUIDO VASO EXPANSIÓN PRIMARIO 35 L IBAIONDO 35 SMR-P VASO EXPANSIÓN SECUNDARIO 200 L IBAIONDO 220 CMR VASO EXPANSIÓN CIRCUITO APOYO 50 L IBAIONDO 50 CMR DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 26

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES CÁLCULO CIRCUITO HIDRÁULICO – AISLAMIENTO SE CALCULARÁ MEDIANTE EL MÉTODO SIMPLIFICADO RECOGIDO EN EL RITE, CONOCIENDO LOS DIÁMETROS DE LAS TUBERÍAS Y SI SON EXTERIORES O EXTERIORES SE APLICAN LAS SIGUIENTES TABLAS ESTAS TABLAS SON PARA AISLANTES COMUNES COMO LA LANA DE VIDRIO, SI SE UTILIZA ALGÚN AISLANTE ESPECIAL NO SERÍAN VALIDAS Y HABRÍA QUE CALCULAR POR EL MÉTODO TRADICIONAL DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 27

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES CÁLCULO CIRCUITO HIDRÁULICO – OTROS ELEMENTOS LA INSTALACIÓN CUENTA ELEMENTOS DESTINADOS A ASEGURAR EL SISTEMA, RECABAR INFORMACIÓN O FACILITAR LAS LABORES DE MANTENIMIENTO. VÁLVULAS DE SEGURIDAD, DE CORTE Y ANTI RETORNO MANÓMETRO SISTEMA DE LLENADO Y VACIADO AUTOMÁTICO PURGADORES DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 28

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES CÁLCULO CIRCUITO HIDRÁULICO – SISTEMA DE CONTROL SE ENCARGARÁ DE: ACCIONES CONTRA SITUACIONES DE SOBRECALENTAMIENTO O HELADAS GESTIÓN DEL ENCENDIDO Y APAGADO DE LAS BOMBAS EN FUNCIÓN DE LOS PARÁMETROS RECABADOS POR LAS SONDAS DE TEMPERATURA PROTECCIÓN CONTRA HELADAS -SI T 3 <-2°C y T 2>T 3 B 2 Y B 1 ON -SI T 3 <-2°C y T 2<T 3 VACIADO CAPTADORES PROTECCIÓN CONTRA SOBRECALENTAMIENTOS -SI T 3 > 140°C y T 2<T 3 B 2 Y B 1 ON -SI T 3 > 140°C y T 2>T 3 VACIADO CAPTADORES ENCENDIDO SISTEMA DE APOYO -SI T 1 < 60°C y T 2<T 1 B 4 Y CALDERA ON DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 29

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES COMPROBACIÓN DEL CUMPLIMIENTO DEL CTE MEDIANTE EL CHEQ 4 SE INTRODUCEN TODOS LOS PARÁMETROS DE LA INSTALACIÓN AL FINAL DEL TODO INDICA SI SE CUMPLE O NO Y QUE PORCENTAJE DE LA DEMANDA SE CUBRE CON LA ENERGÍA SOLAR, SI NO SE CUMPLIERA HABRÍA QUE CAMBIAR PARÁMETROS DE LA INSTALACIÓN HASTA CONSEGUIR QUE SE CUMPLA. NUESTRA INSTALACIÓN CUMPLE CON EL CTE DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 30

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES COSTES DE LA INSTALACIÓN SE REALIZA UN PRESUPUESTO MEDIANTE LA HERRAMIENTA ARQUÍMEDES DE CYPE INGENIEROS. PARA EL CÁLCULO DE PRECIOS SE ACUDE A LA BASE DE DATOS DEL IVE DEL 2016 DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 31

OBJETIVO ENTORNO NECESIDADES DEL CENTRO CÁLCULO INSTALACIÓN PRUEBA CONFORMIDAD COSTES DE LA INSTALACIÓN CONCLUSIONES • EL DESARROLLO DEL PROYECTO A NECESITADO DE LOS CONOCIMIENTOS DE GRAN PARTE DE LAS ASIGNATURAS DE LA CARRERA, CON LO QUE SE REFUERZAN LOS CONOCIMIENTOS EN TODAS ELLAS. • BENEFICIOSO A LA HORA DE ADQUIRIR MÁS PRÁCTICA Y CONOCIMIENTOS TANTO EN EL SECTOR DE LA ENERGÍA SOLAR COMO EN EL DE INSTALACIONES TÉRMICAS E HIDRÁULICAS. • APRENDIZAJE DE VARIOS PROGRAMAS INFORMÁTICOS QUE NO SE CONOCÍAN Y REFUERZO EN TODOS LOS QUE YA SE UTILIZABAN CON ANTERIORIDAD • EN CUANTO A LA ENERGÍA SOLAR QUEDA UN LARGO CAMINO PARA MEJORAR EFICIENCIAS Y AMORTIZAR COSTES, PERO SE VA EN LA BUENA DIRECCIÓN PARA REDUCIR LAS EMISIONES DE CO 2 DISEÑO DE UNA INSTALACIÓN SOLAR PARA LA PRODUCCIÓN DE AGUA CALIENTE SANITARIA EN UN CENTRO EDUCATIVO 32
