DISEO DE INSTALACIN ELCTRICA DEL SECTOR DE REFRIGERACIN
- Slides: 20

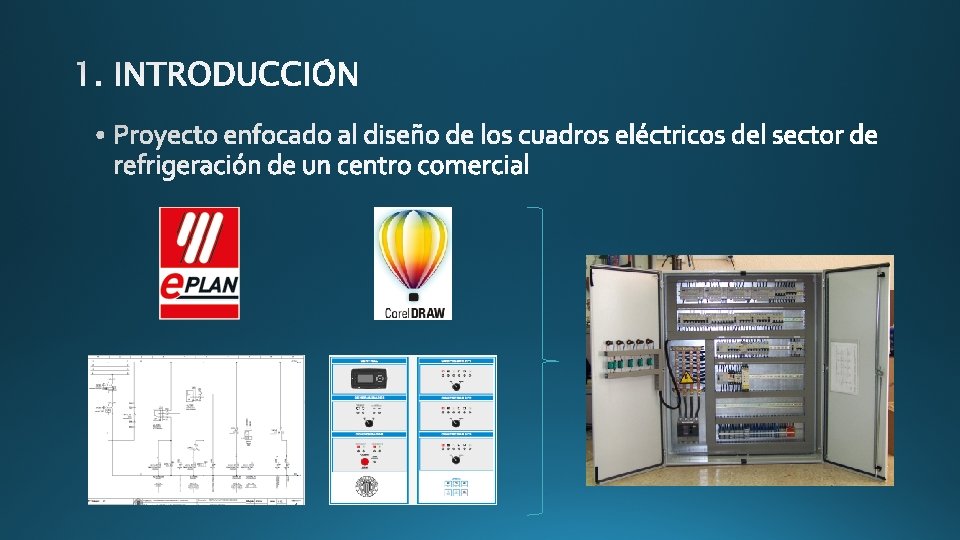

DISEÑO DE INSTALACIÓN ELÉCTRICA DEL SECTOR DE REFRIGERACIÓN DE CENTRO COMERCIAL Grado en Ingeniería Electrónica Industrial y Automática Especialidad: Electricidad Autor: Eduardo Vicente Montiel Igual Tutor: Joaquín Montañana Romeu
Condensador Kobol Evaporador Friga-Bohn Central de compresores Bitzer
• INSTALACIÓN ELÉCTRICA CENTRO COMERCIAL INFORMES, ESQUEMAS, DATOS PARA DISEÑO • DISEÑO ZONA REFRIGERACIÓN CENTRO COMERCIAL • DISEÑO CE ZONA DE REFRIGERACIÓN COMERCIAL INSTALACIÓN Y COMPROBACIÓN
OFERTA • DEPARTAMENTO COMERCIAL DISEÑO • DEPARTAMENTO DELINEACIÓN FABRICACIÓN • TALLER PRUEBAS
Descripción Valores Tensión de suministro 230 V / 400 V Frecuencia 50 Hz Potencia Máxima a plena carga 147, 858 k. W Corriente Máxima a plena carga 245, 62 A Tabla resumen características de la instalación
Frigoríficas Congelados Cámara frigorífica Obrador
CE CENTRAL COMPRESORES ALTA TEMPERATURA DESCRIPCIÓN UNIDADES BITZER 4 DES-5 Y RESISTENCIA DE CÁRTER KOBOL GSC-313 TOTAL Ie (A) R S COMPRESORES CENTRAL 3 43, 5 3 0, 52 CONDENSADOR 1 8, 1 48, 78 cos ϕ POTENCIA (W) 43, 5 0, 52 0, 8 1 24. 300 360 8, 1 48, 78 0, 8 3. 300 28. 000 T Tabla CE Central compresores alta temperatura CE CENTRAL COMPRESORES MEDIA TEMPERATURA DESCRIPCIÓN UNIDADES BITZER 4 PES-12 Y RESISTENCIA DE CÁRTER KOBOL GSC-313 TOTAL Ie (A) R S COMPRESORES CENTRAL 2 45, 4 2 0, 6 CONDENSADOR 1 8, 1 54, 1 cos ϕ POTENCIA (W) 45, 4 - 0, 8 1 28. 000 280 8, 1 53, 5 0, 8 3. 300 32. 000 T Tabla CE Central compresores media temperatura
CE CENTRAL COMPRESORES BAJA TEMPERATURA DESCRIPCIÓN UNIDADES BITZER 4 NES-14 Y RESISTENCIA DE CÁRTER KOBOL GSC-230 TOTAL Ie (A) R S COMPRESORES CENTRAL 3 79, 8 3 0, 6 CONDENSADOR 1 10, 2 90, 6 cos ϕ POTENCIA (W) 79, 8 0, 6 0, 8 1 51. 000 420 10, 2 90, 6 0, 8 4400 56. 000 T Tabla CE Central compresores baja temperatura
CE PRIMERA PLANTA DESCRIPCIÓN UNIDADES Ie (A) cos ϕ POTENCIA (W) - 0, 8 1 145 630 1, 7 3, 4 - 0, 8 1 290 780 - 0, 85 2, 8 0, 8 1 145 630 - - 0, 8 1 290 780 1, 7 4, 2 - 0, 8 1 290 960 1 1, 7 0, 8 Tabla CE Central compresores baja 4, 4 -temperatura 1 4, 4 1 290 3600 R S T - CAMARA Nº 1 - PESCADO EVAPORADOR MUC 195 L RESISTENCIA DESESCARCHE E 1 K 1 3 0, 85 2, 8 CAMARA Nº 2 - PRODUCTO TERMINADO EVAPORADOR MUC 280 L RESISTENCIA DESESCARCHE E 1 K 1 3 - CAMARA Nº 3 - VERDURAS EVAPORADOR MUC 195 L RESISTENCIA DESESCARCHE E 1 K 1 3 - CAMARA Nº 4 - CARNES EVAPORADOR MUC 280 L RESISTENCIA DESESCARCHE E 1 K 1 3 1, 7 3, 4 CAMARA Nº 5 - MATERIA PRIMA EVAPORADOR MUC 315 L RESISTENCIA DESESCARCHE E 1 K 1 3 - CAMARA Nº 6 - CONGELADOS I EVAPORADOR LUC 435 C RESISTENCIA DESESCARCHE III+N CAMARA Nº 7 - CONGELADOS II EVAPORADOR LUC 435 C RESISTENCIA DESESCARCHE III+N 1 1 EVAPORADOR LUC 645 C RESISTENCIA DESESCARCHE III+N TOTAL 1 1 1, 7 4, 4 0, 8 1 290 3600 8, 2 27, 45 2, 55 8, 2 30, 6 8, 2 22, 3 0, 8 1 435 5640 18. 795 OBRADOR Tabla CE primera planta
CE PLANTA BAJA DESCRIPCIÓN UNIDADES EVAPORADOR MUC 415 L RESISTENCIA DESESCARCHE E 1 K EVAPORADOR MUC 280 L RESISTENCIA DESESCARCHE E 1 K EVAPORADOR LUC 435 C RESISTENCIA DESESCARCHE III+N EVAPORADOR LUC 645 C RESISTENCIA DESESCARCHE III+N TOTAL Ie (A) R CAMARA Nº 8 1 1 CAMARA Nº 9 1 1, 7 3 3, 4 CAMARA Nº 10 – CONGELADOS III 1 1 4, 4 OBRADOR 1 1 8, 2 17, 7 Tabla CE planta baja cos ϕ POTENCIA (W) 1, 7 5, 8 0, 8 1 290 1320 - - 0, 8 1 290 780 1, 7 4, 4 0, 8 1 290 3600 8, 2 14, 3 2, 55 8, 2 22, 7 0, 8 1 435 5640 12. 645 cos ϕ POTENCIA (W) 0, 8 1 145 630 775 S T - CE PLANTA SEMISÓTANO DESCRIPCIÓN UNIDADES EVAPORADOR MUC 195 L RESISTENCIA DESESCARCHE E 1 K TOTAL Ie (A) R CAMARA Nº 11 1 0, 85 3 2, 8 3, 65 S T - - Tabla CE planta semisótano
Interruptor seccionador Interruptor diferencial Interruptor magnetotérmico Disyuntor/Guardamotor Contactor Relé térmico Canal Repartidor
Interruptor selector Pilotos de señalización Relé Temporizador Bornes Carril
Centralita electrónica Eliwell Variador de frecuencia Danfoss Termostato Eliwell
CE Rittal 1200 x 1000 x 300 mm CE Schneider 800 x 600 x 200 mm 700 x 500 x 200 mm 300 x 200 mm
1 ud CE CENTRAL ALTA TEMPERATURA 5. 086, 48 € 1 ud CE CENTRAL MEDIA TEMPERATURA 5. 128, 73 € 1 ud CE CENTRAL BAJA TEMPERATURA 5. 448, 37 € 1 ud CE PRIMERA PLANTA 3. 424, 99 € 1 ud CE PLANTA BAJA 1. 856, 29 € 1 ud CE PLANTA SEMISÓTANO Total PRESUPUESTO: 827, 81 € 21. 772, 68 €
