DISEGNO DI MACCHINE per allievi meccanici DISEGNO GEOMETRICO

DISEGNO DI MACCHINE per allievi meccanici DISEGNO GEOMETRICO

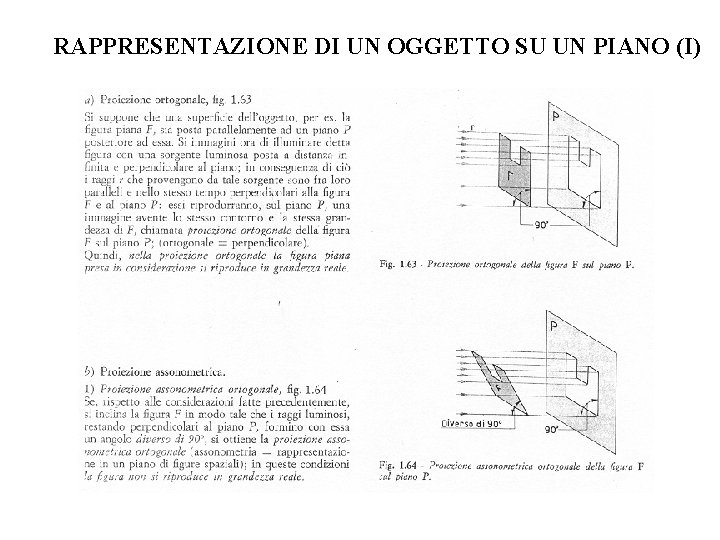

RAPPRESENTAZIONE DI UN OGGETTO SU UN PIANO (I)

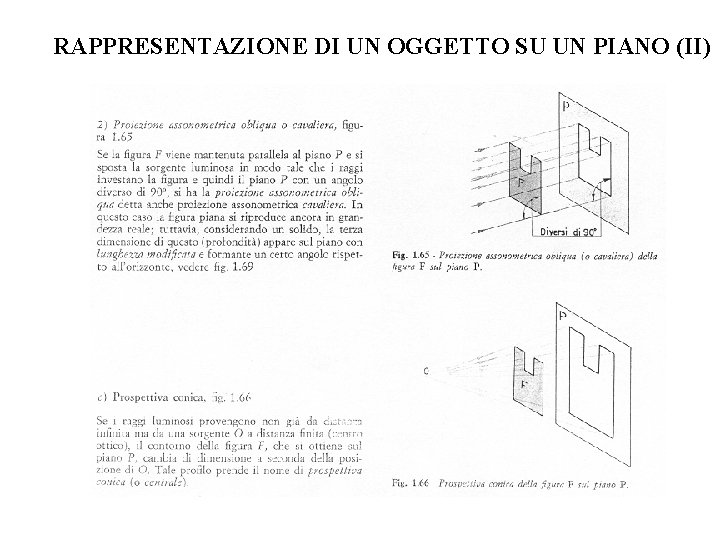

RAPPRESENTAZIONE DI UN OGGETTO SU UN PIANO (II)

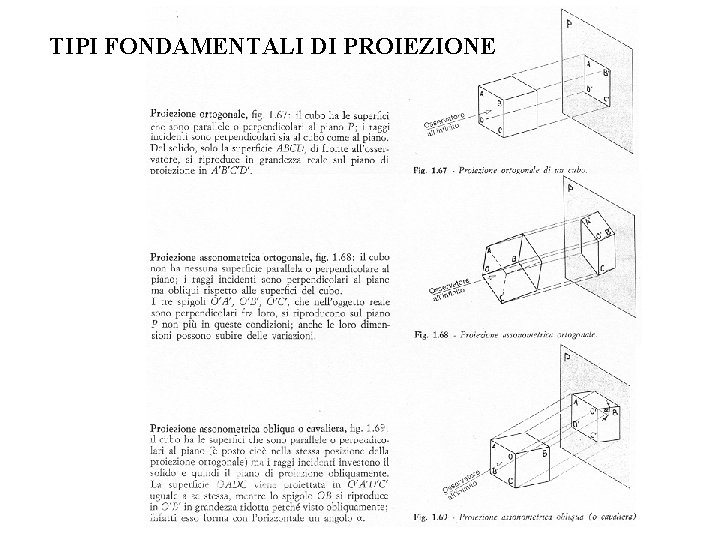

TIPI FONDAMENTALI DI PROIEZIONE

Proiezione ortogonale

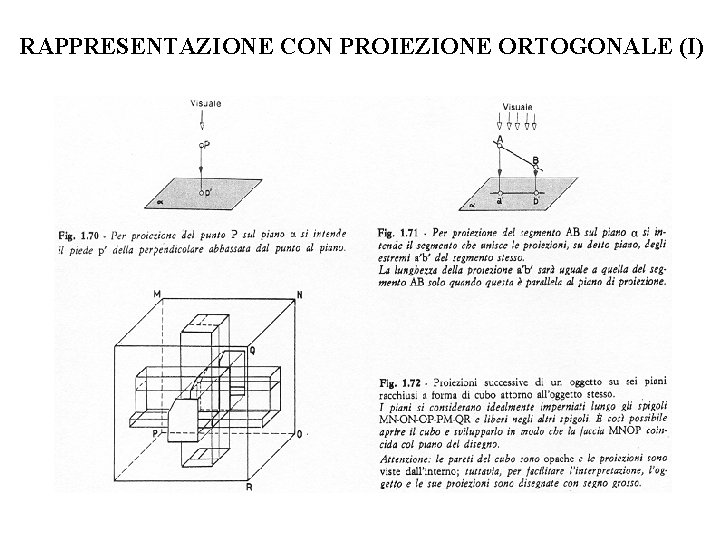

RAPPRESENTAZIONE CON PROIEZIONE ORTOGONALE (I)

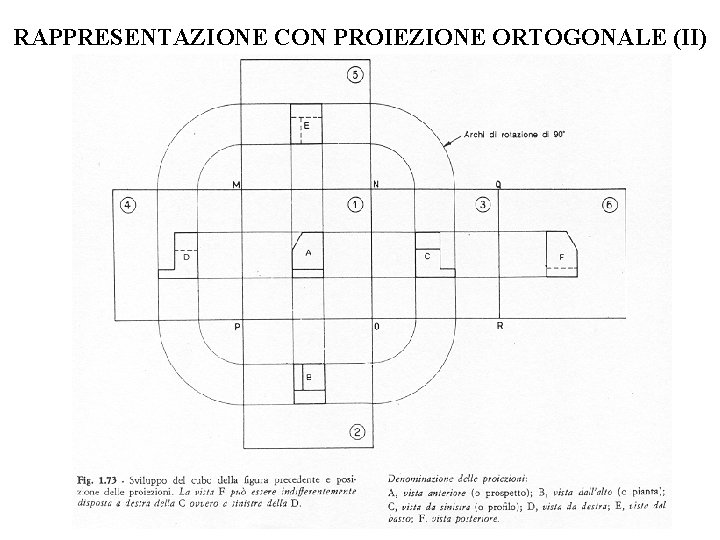

RAPPRESENTAZIONE CON PROIEZIONE ORTOGONALE (II)

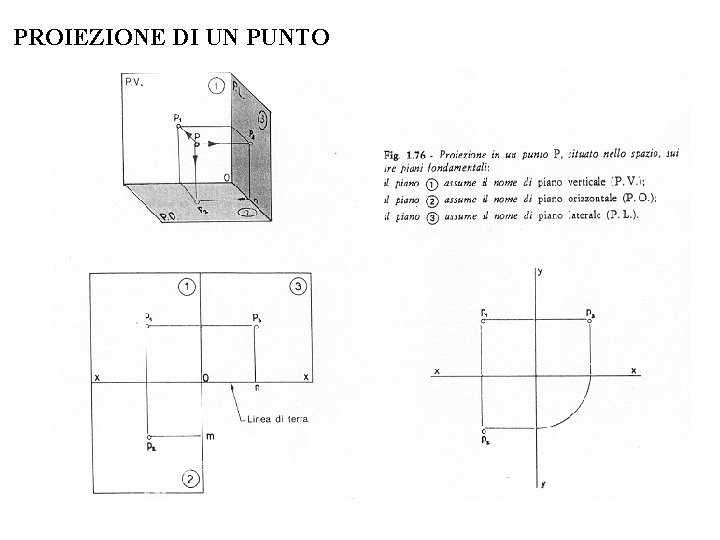

PROIEZIONE DI UN PUNTO

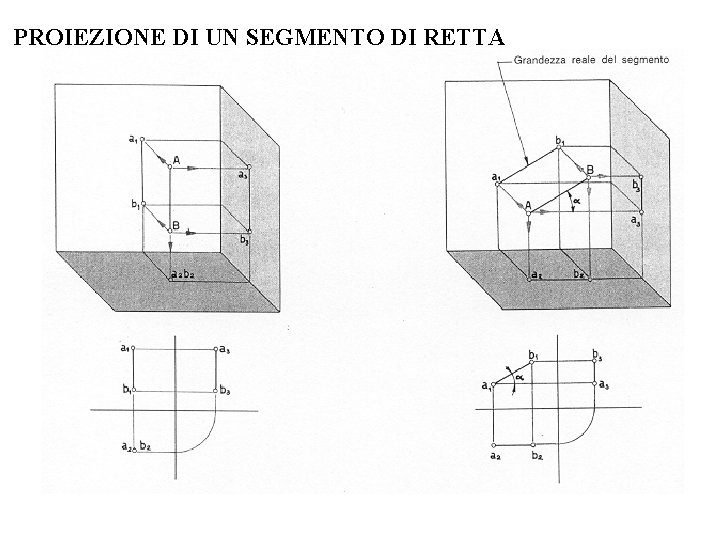

PROIEZIONE DI UN SEGMENTO DI RETTA

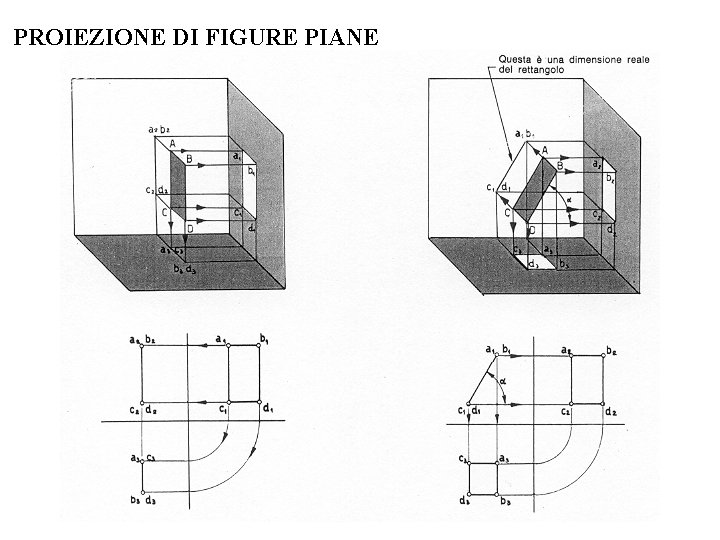

PROIEZIONE DI FIGURE PIANE

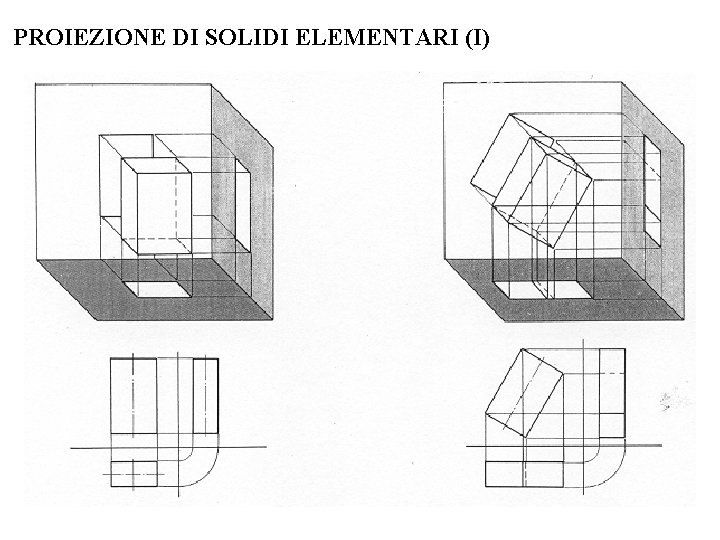

PROIEZIONE DI SOLIDI ELEMENTARI (I)

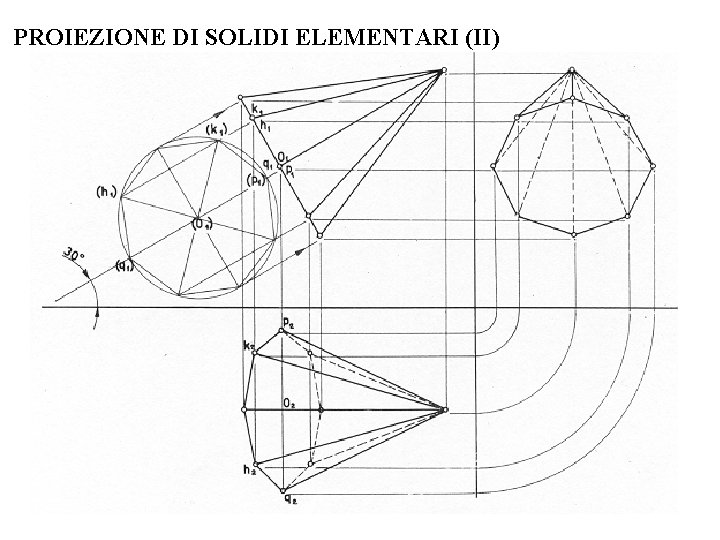

PROIEZIONE DI SOLIDI ELEMENTARI (II)

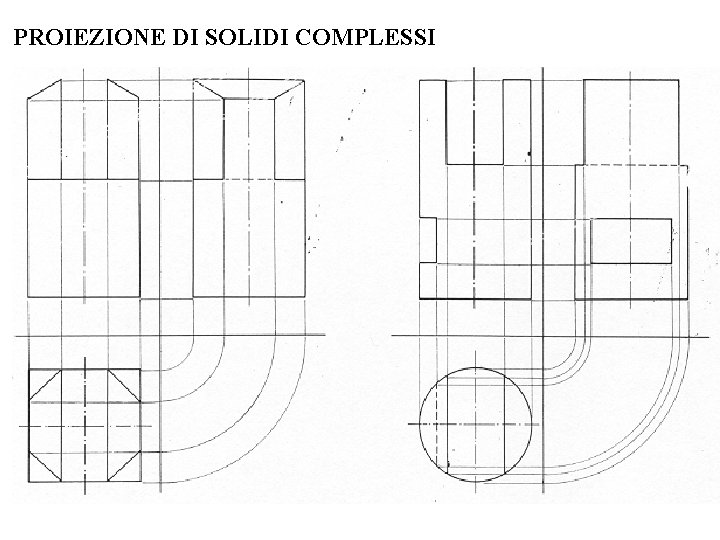

PROIEZIONE DI SOLIDI COMPLESSI

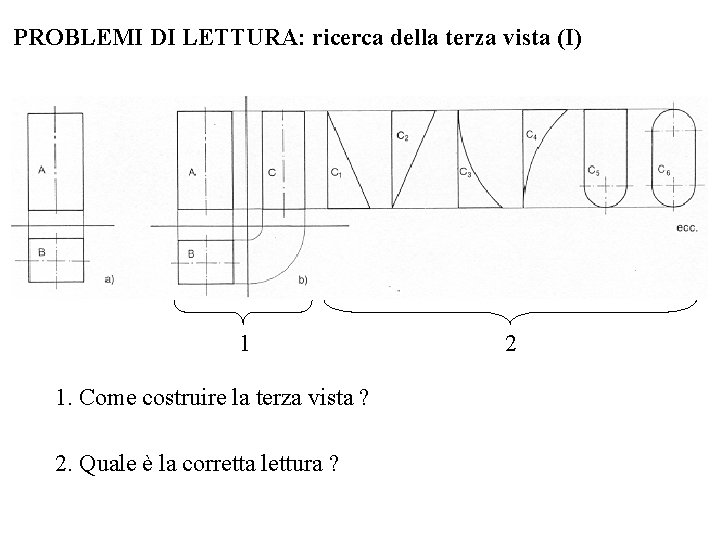

PROBLEMI DI LETTURA: ricerca della terza vista (I) 1 1. Come costruire la terza vista ? 2. Quale è la corretta lettura ? 2

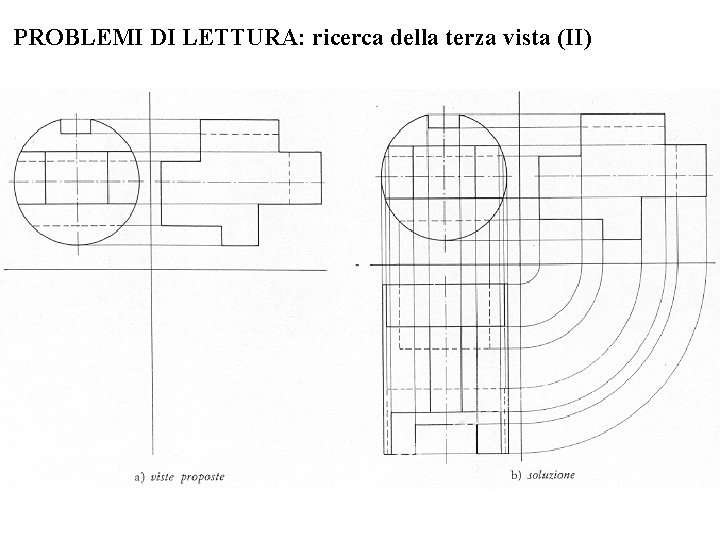

PROBLEMI DI LETTURA: ricerca della terza vista (II)

Sezioni

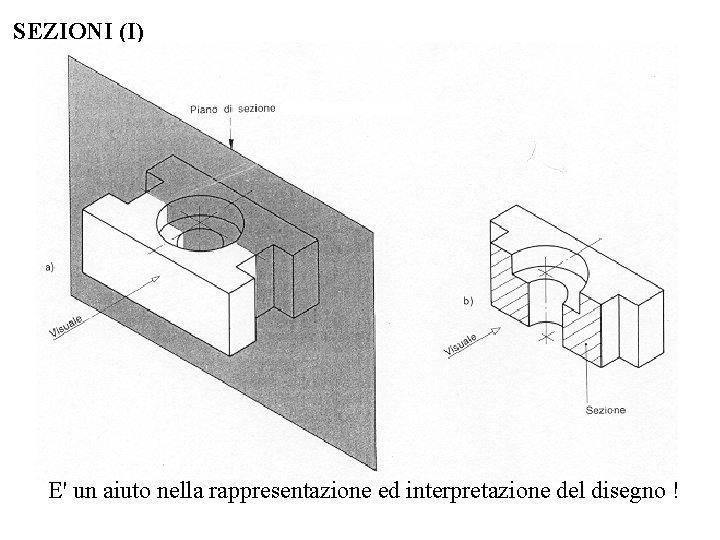

SEZIONI (I) E' un aiuto nella rappresentazione ed interpretazione del disegno !

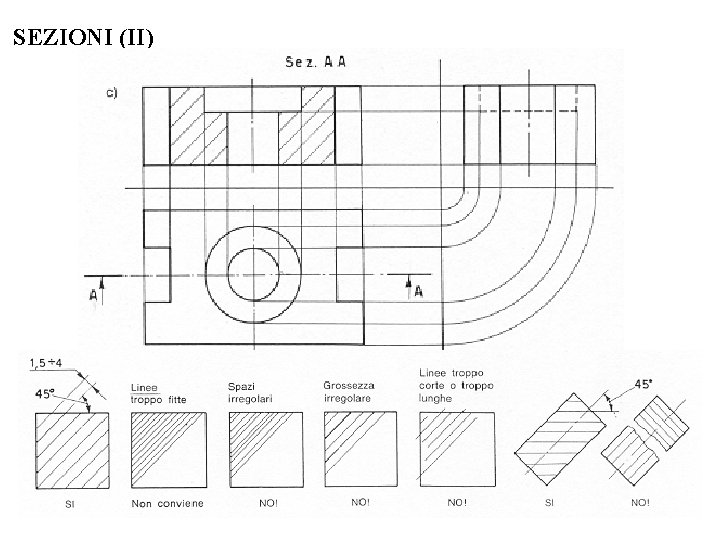

SEZIONI (II)

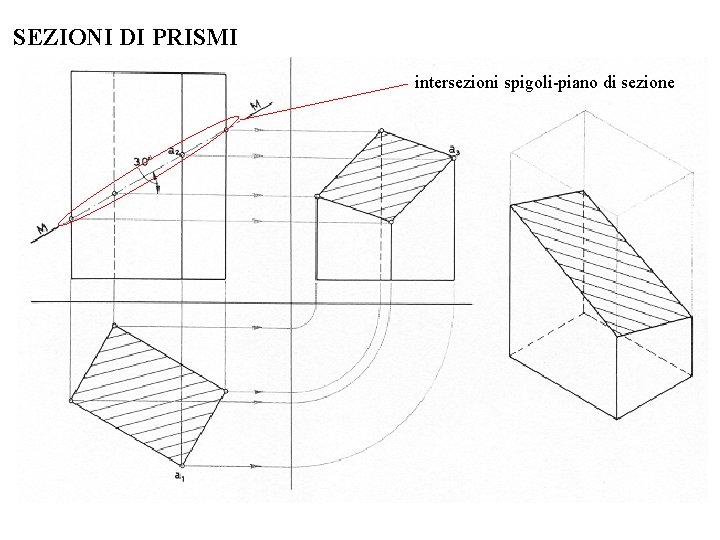

SEZIONI DI PRISMI intersezioni spigoli-piano di sezione

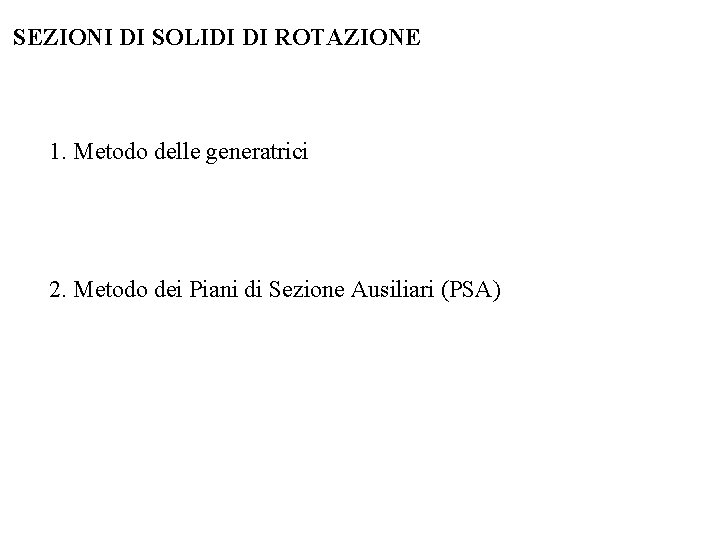

SEZIONI DI SOLIDI DI ROTAZIONE 1. Metodo delle generatrici 2. Metodo dei Piani di Sezione Ausiliari (PSA)

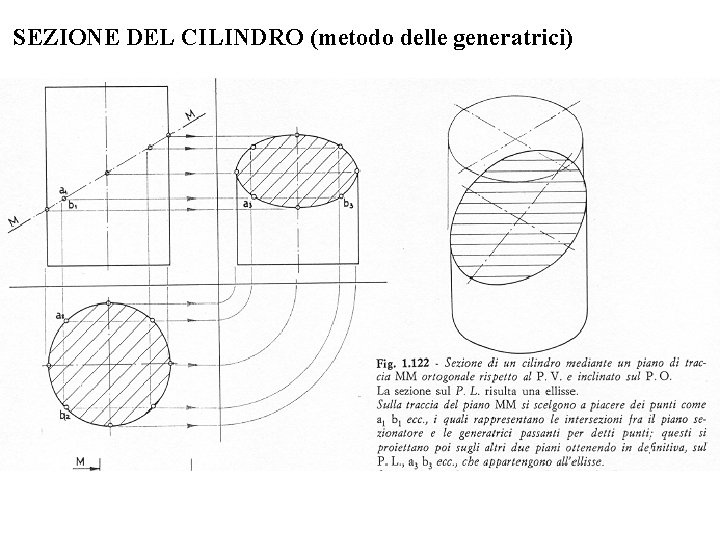

SEZIONE DEL CILINDRO (metodo delle generatrici)

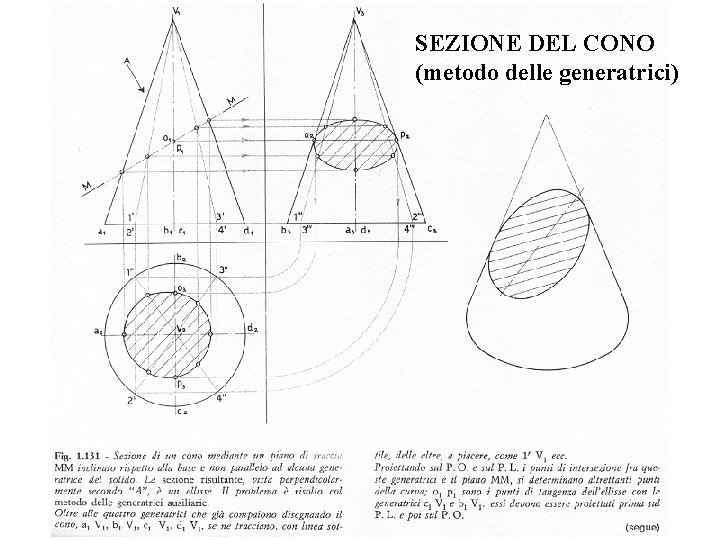

SEZIONE DEL CONO (metodo delle generatrici)

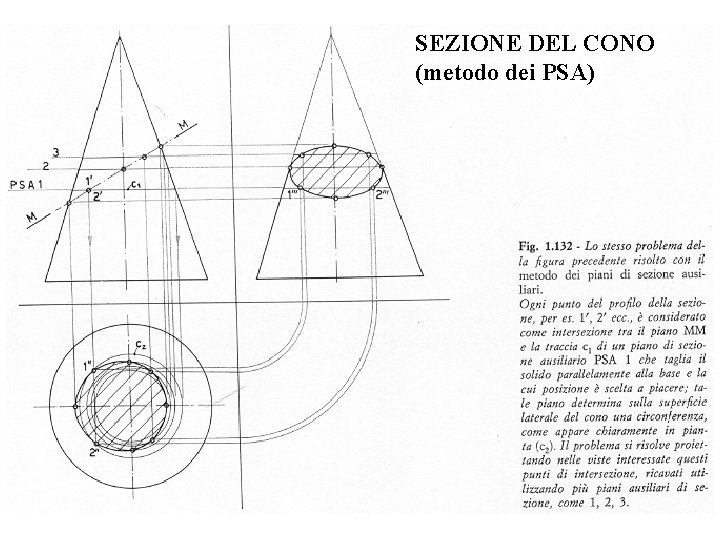

SEZIONE DEL CONO (metodo dei PSA)

Rotazioni e ribaltamenti

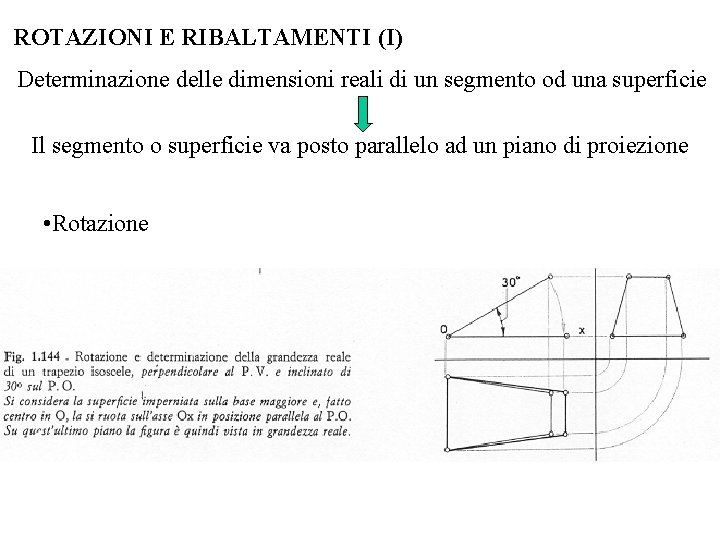

ROTAZIONI E RIBALTAMENTI (I) Determinazione delle dimensioni reali di un segmento od una superficie Il segmento o superficie va posto parallelo ad un piano di proiezione • Rotazione

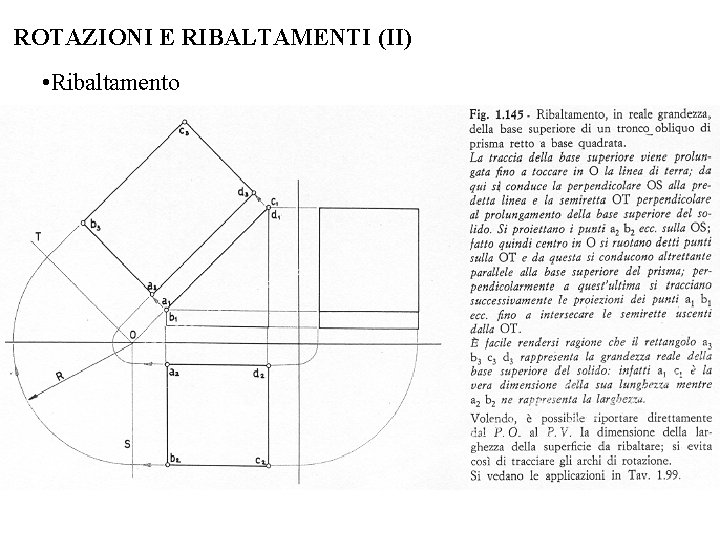

ROTAZIONI E RIBALTAMENTI (II) • Ribaltamento

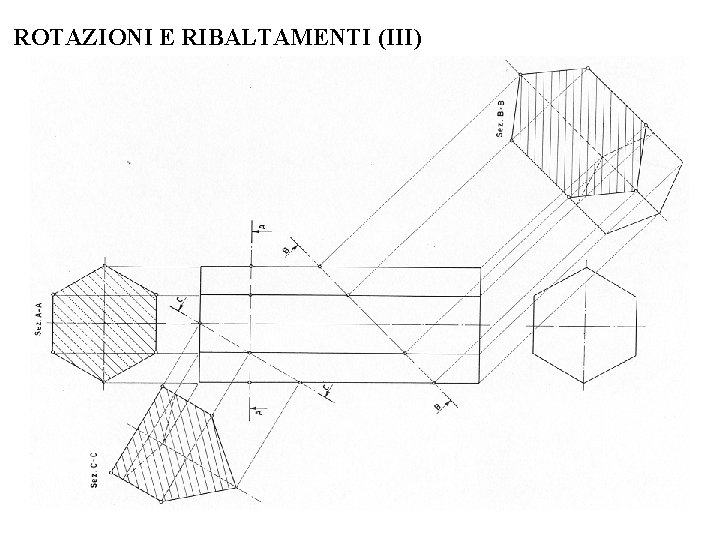

ROTAZIONI E RIBALTAMENTI (III) • Ribaltamento di sezioni

Compenetrazioni

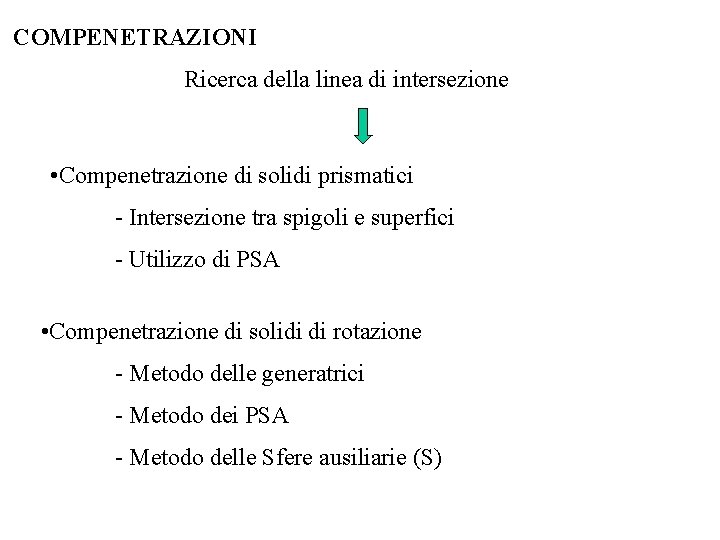

COMPENETRAZIONI Ricerca della linea di intersezione • Compenetrazione di solidi prismatici - Intersezione tra spigoli e superfici - Utilizzo di PSA • Compenetrazione di solidi di rotazione - Metodo delle generatrici - Metodo dei PSA - Metodo delle Sfere ausiliarie (S)

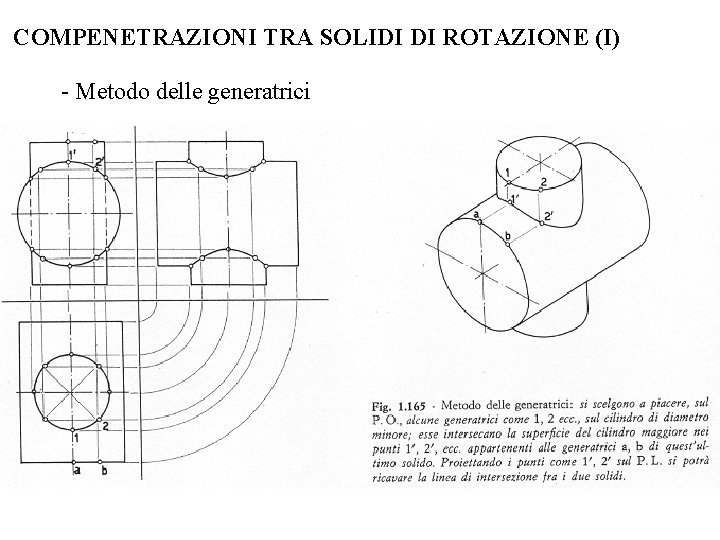

COMPENETRAZIONI TRA SOLIDI DI ROTAZIONE (I) - Metodo delle generatrici

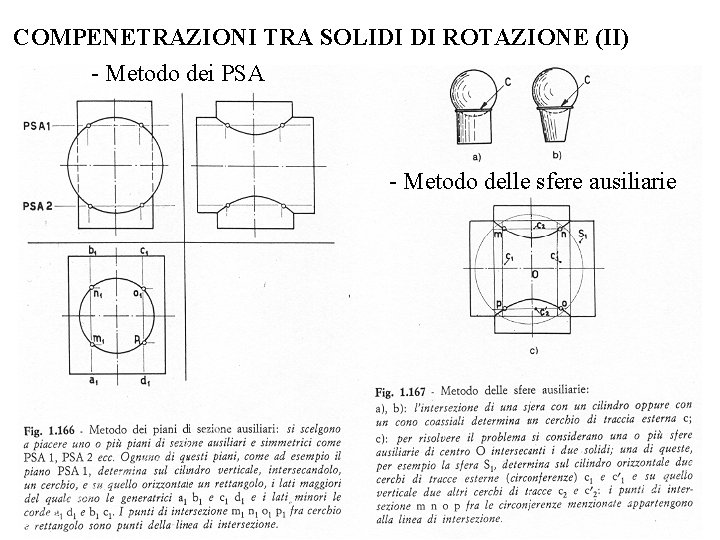

COMPENETRAZIONI TRA SOLIDI DI ROTAZIONE (II) - Metodo dei PSA - Metodo delle sfere ausiliarie

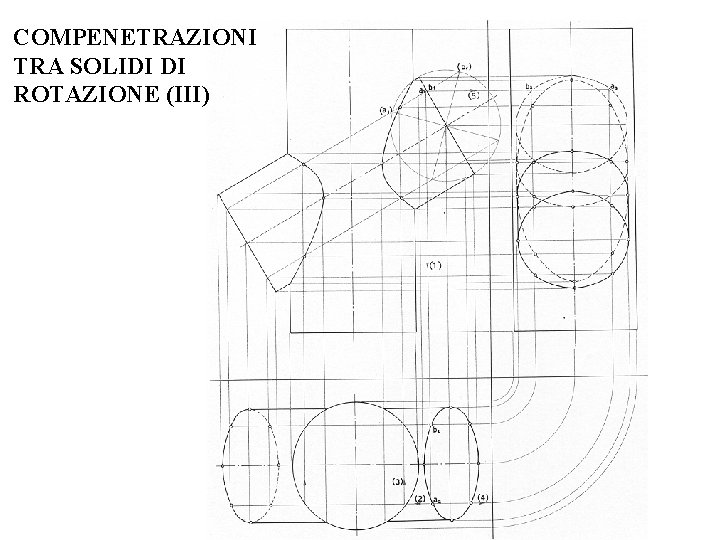

COMPENETRAZIONI TRA SOLIDI DI ROTAZIONE (III)

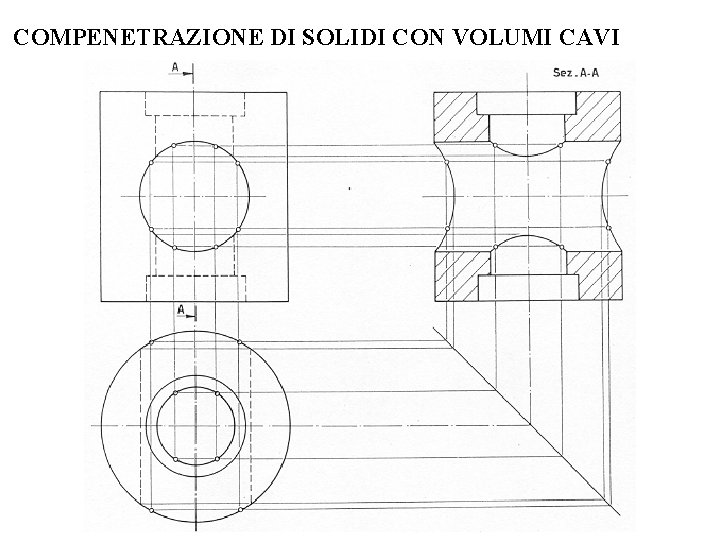

COMPENETRAZIONE DI SOLIDI CON VOLUMI CAVI

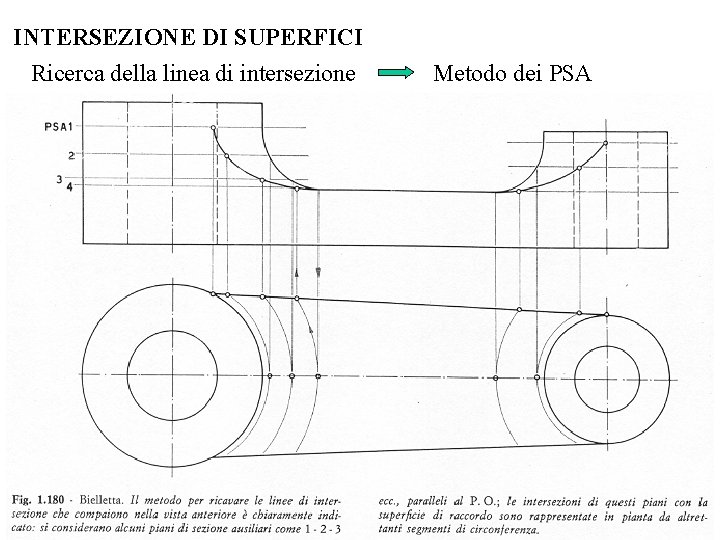

INTERSEZIONE DI SUPERFICI Ricerca della linea di intersezione Metodo dei PSA

Proiezioni assonometriche

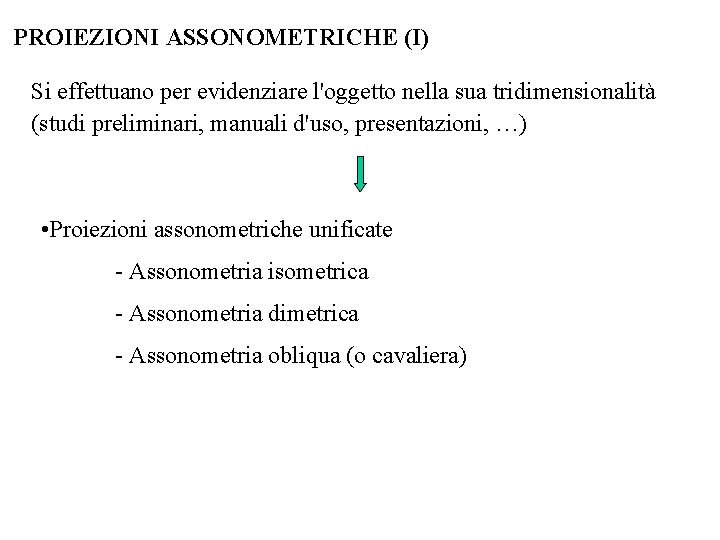

PROIEZIONI ASSONOMETRICHE (I) Si effettuano per evidenziare l'oggetto nella sua tridimensionalità (studi preliminari, manuali d'uso, presentazioni, …) • Proiezioni assonometriche unificate - Assonometria isometrica - Assonometria dimetrica - Assonometria obliqua (o cavaliera)

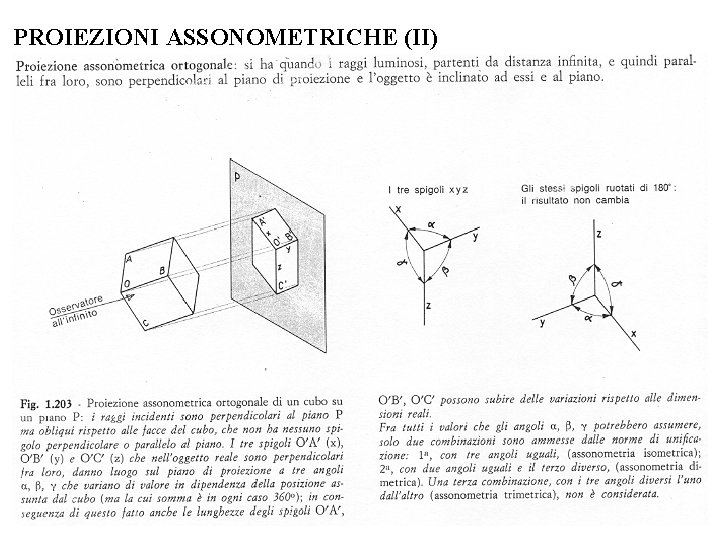

PROIEZIONI ASSONOMETRICHE (II)

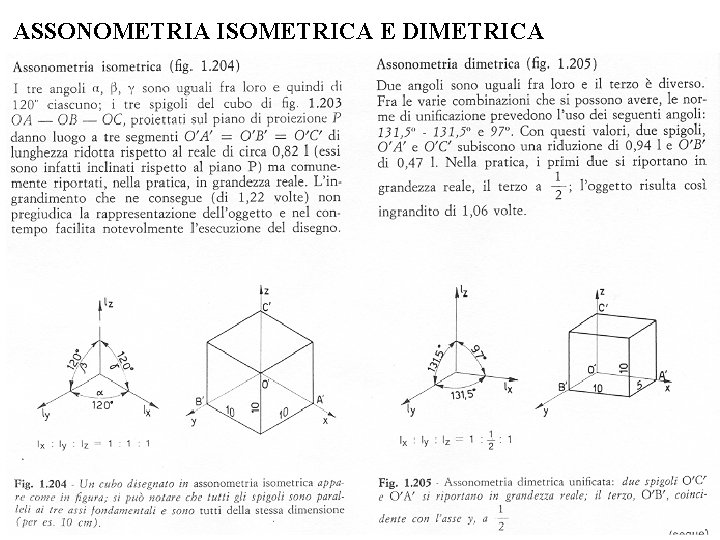

ASSONOMETRIA ISOMETRICA E DIMETRICA

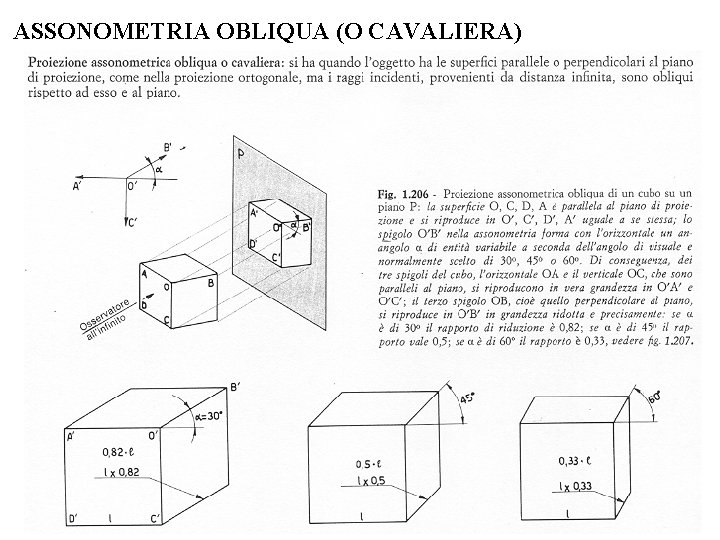

ASSONOMETRIA OBLIQUA (O CAVALIERA)

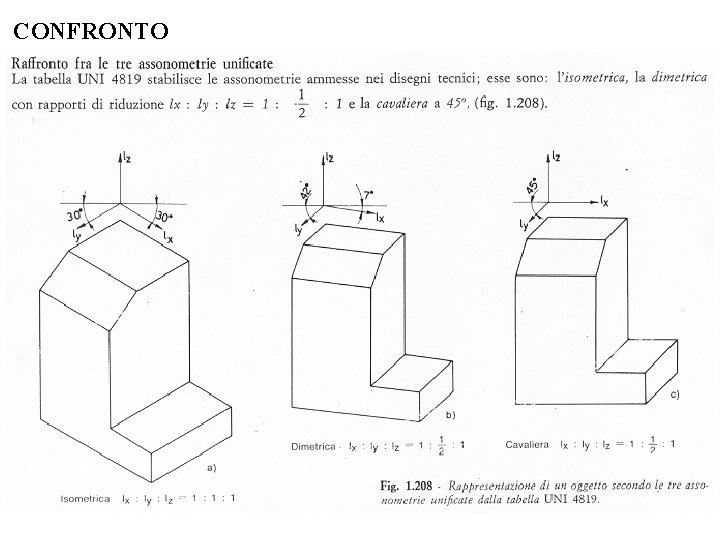

CONFRONTO

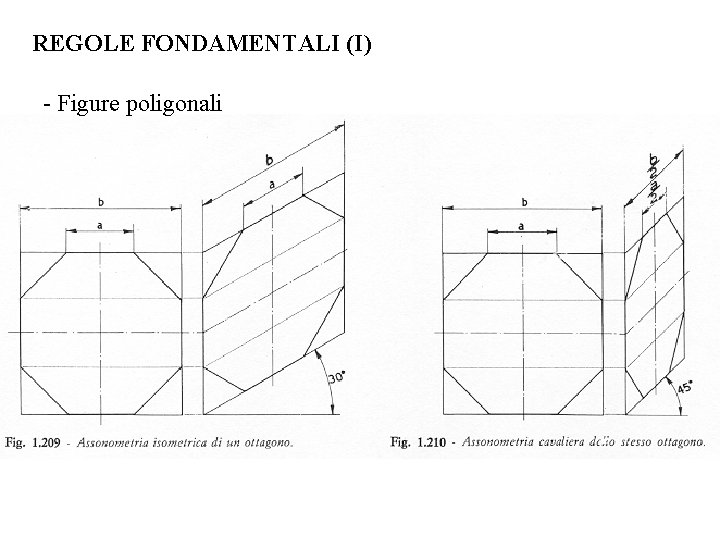

REGOLE FONDAMENTALI (I) - Figure poligonali

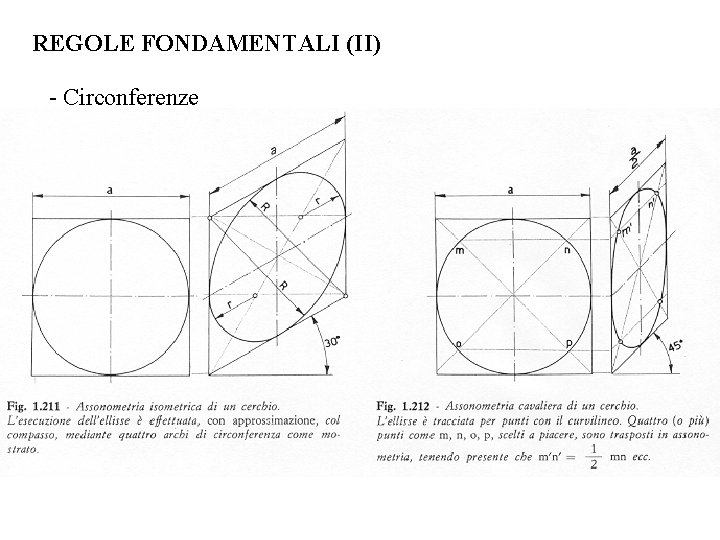

REGOLE FONDAMENTALI (II) - Circonferenze

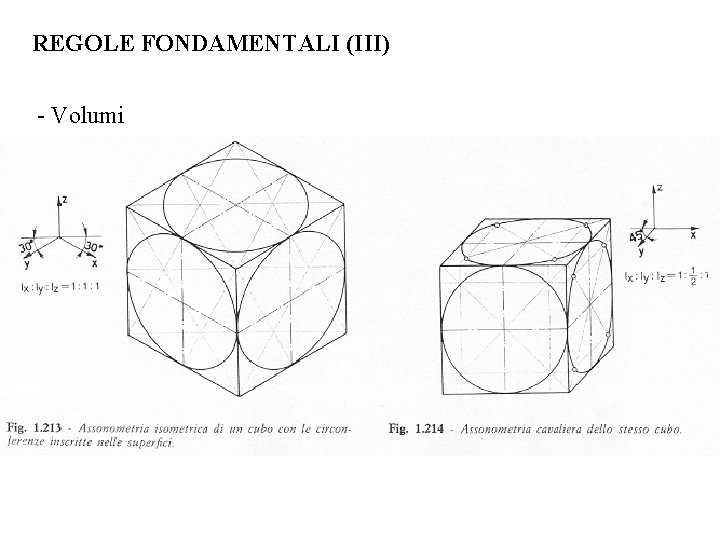

REGOLE FONDAMENTALI (III) - Volumi

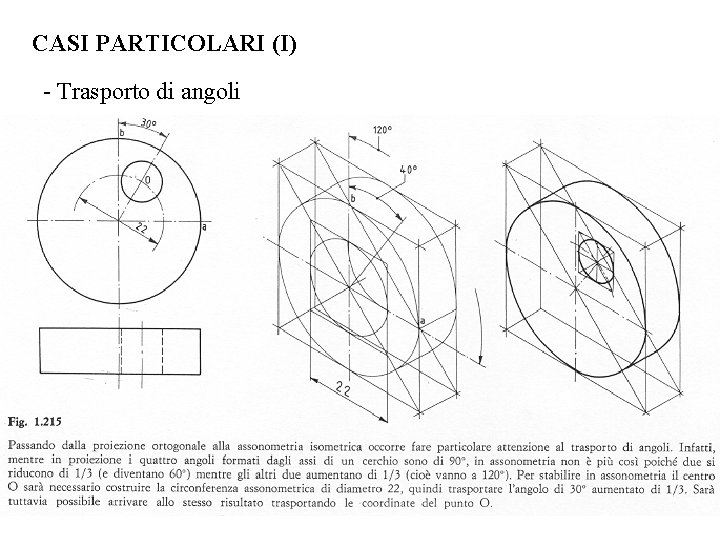

CASI PARTICOLARI (I) - Trasporto di angoli

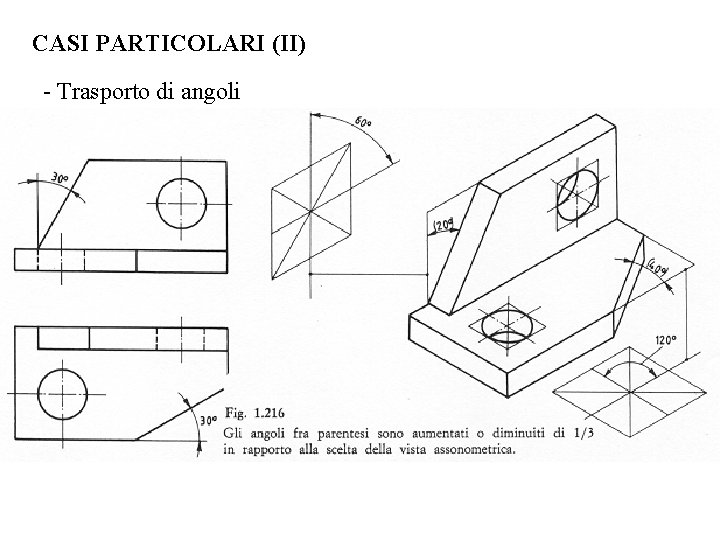

CASI PARTICOLARI (II) - Trasporto di angoli

CASI PARTICOLARI (III) - Curve

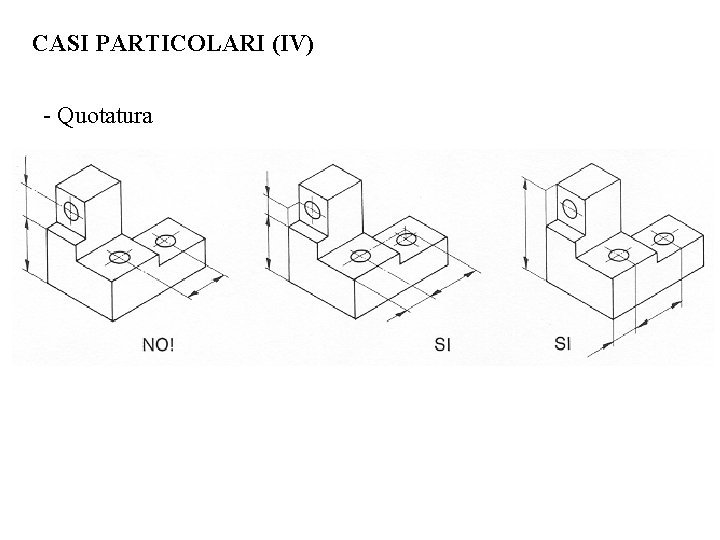

CASI PARTICOLARI (IV) - Quotatura

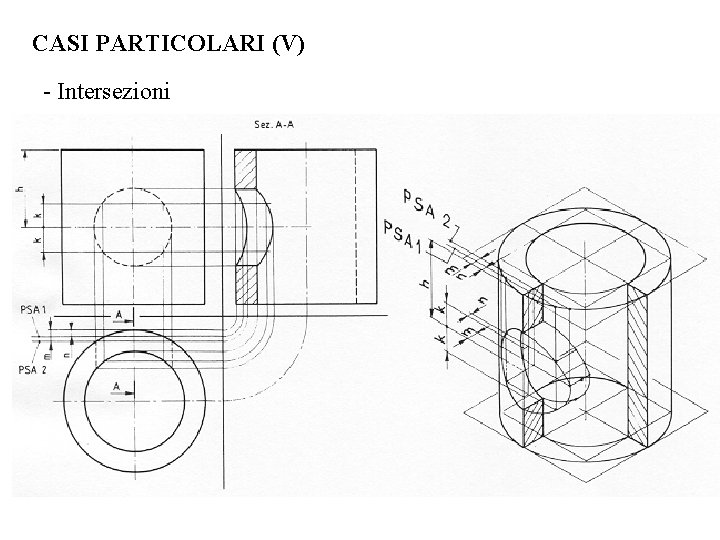

CASI PARTICOLARI (V) - Intersezioni

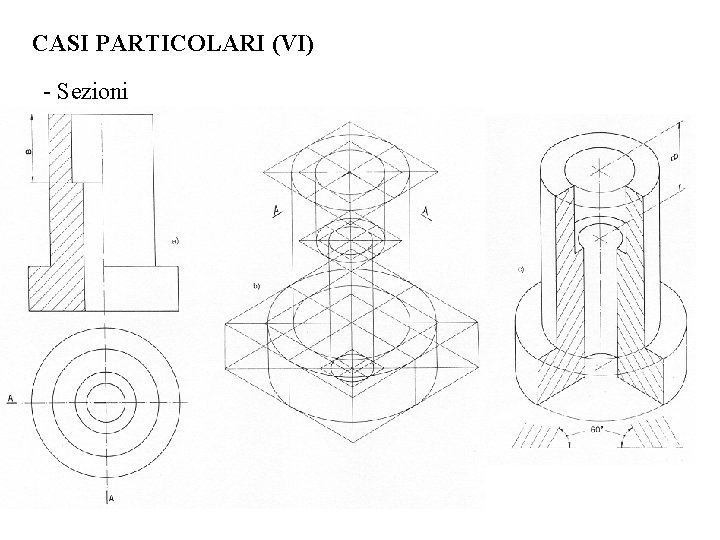

CASI PARTICOLARI (VI) - Sezioni

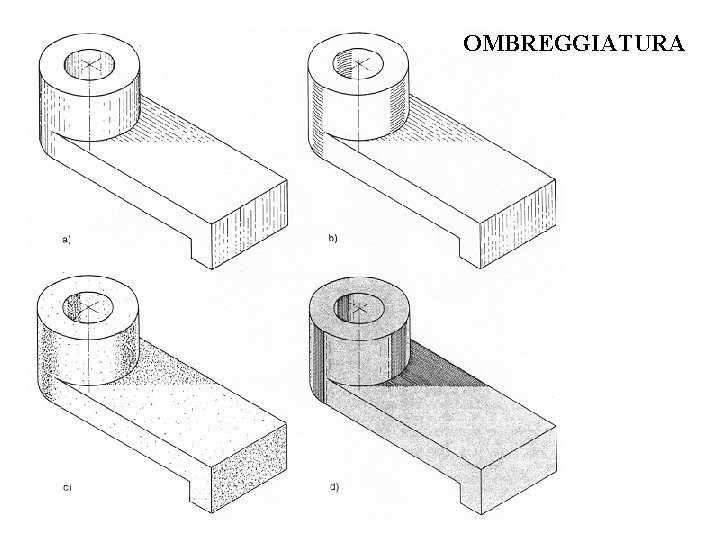

OMBREGGIATURA
