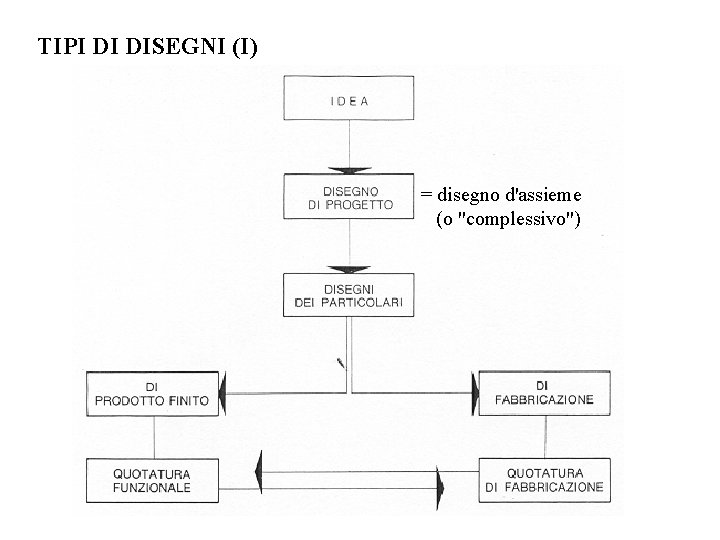

TIPI DI DISEGNI (I) = disegno d'assieme (o "complessivo")

TIPI DI DISEGNI (II) • Disegno di prodotto finito DEFINISCE IL PRODOTTO NELLO STATO: "PRONTO PER L'UTILIZZO" 1. Deve contenere le informazioni, in termini di quotatura, stato delle superfici e tolleranze necessarie per l'utilizzo 2. Non deve contenere, se non richiesto, informazioni sui processi di fabbricazione e sui metodi di verifica

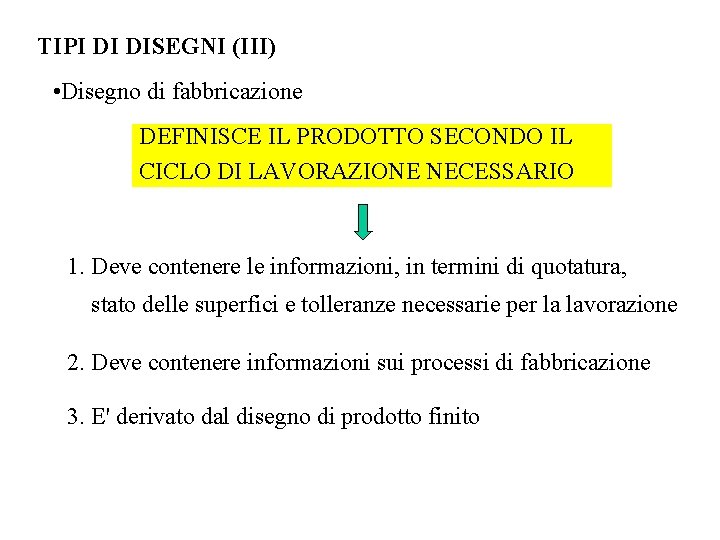

TIPI DI DISEGNI (III) • Disegno di fabbricazione DEFINISCE IL PRODOTTO SECONDO IL CICLO DI LAVORAZIONE NECESSARIO 1. Deve contenere le informazioni, in termini di quotatura, stato delle superfici e tolleranze necessarie per la lavorazione 2. Deve contenere informazioni sui processi di fabbricazione 3. E' derivato dal disegno di prodotto finito

DISEGNO DI PRODOTTO FINITO: ESEMPIO (I) F =quota funzionale; NF = quota non funzionale; Aux. = quota ausiliaria (va tra parentesi)

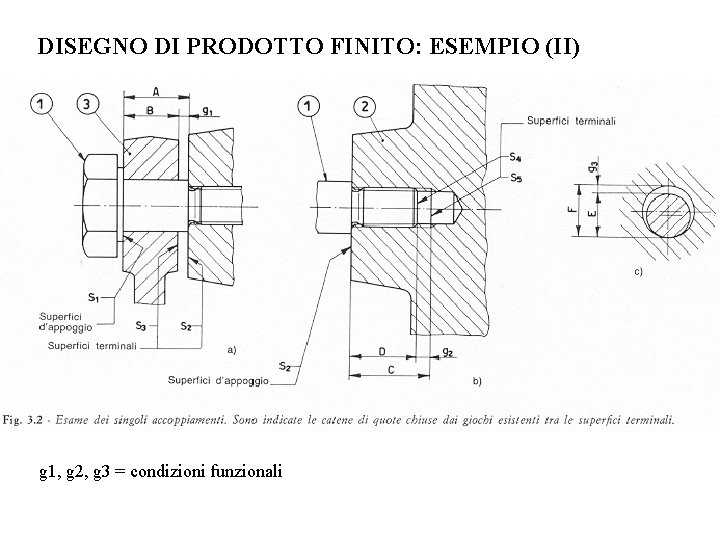

DISEGNO DI PRODOTTO FINITO: ESEMPIO (II) g 1, g 2, g 3 = condizioni funzionali

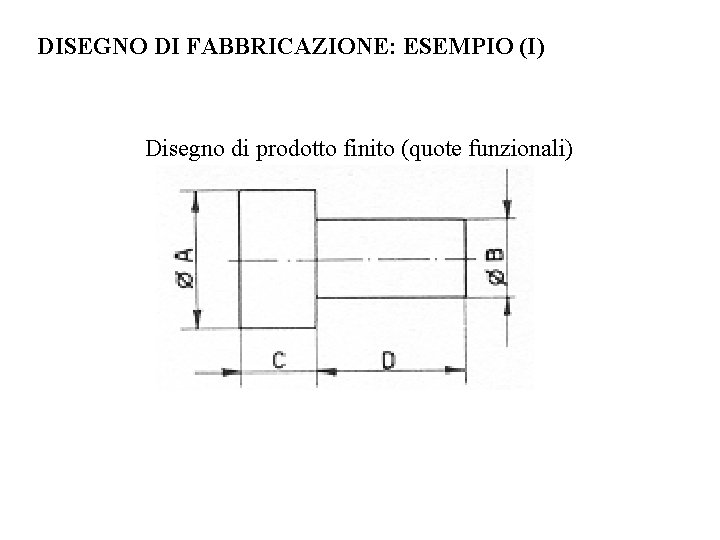

DISEGNO DI FABBRICAZIONE: ESEMPIO (I) Disegno di prodotto finito (quote funzionali)

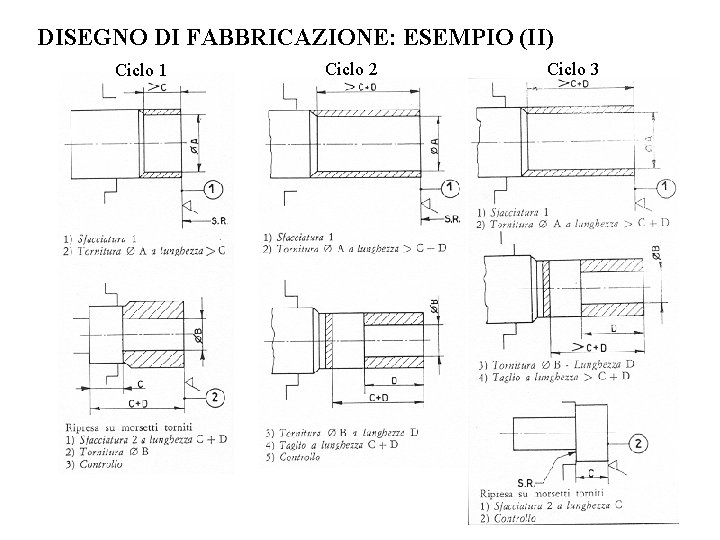

DISEGNO DI FABBRICAZIONE: ESEMPIO (II) Ciclo 1 Ciclo 2 Ciclo 3

Quotatura funzionale

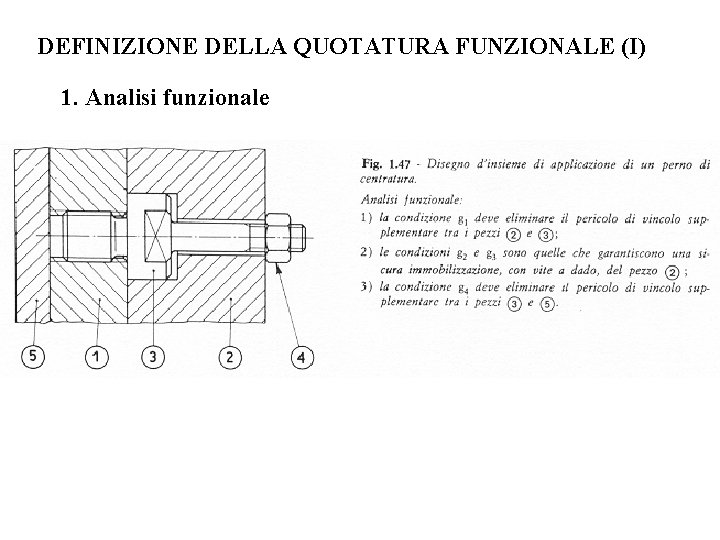

DEFINIZIONE DELLA QUOTATURA FUNZIONALE (I) 1. Analisi funzionale

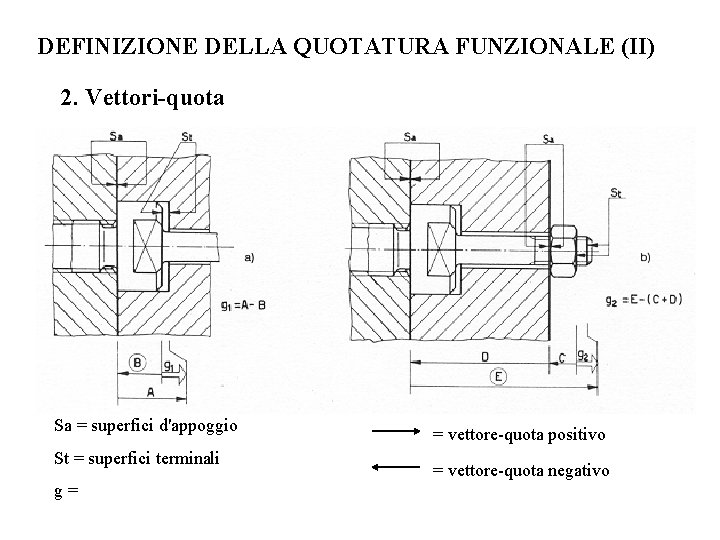

DEFINIZIONE DELLA QUOTATURA FUNZIONALE (II) 2. Vettori-quota Sa = superfici d'appoggio St = superfici terminali g= = vettore-quota positivo = vettore-quota negativo

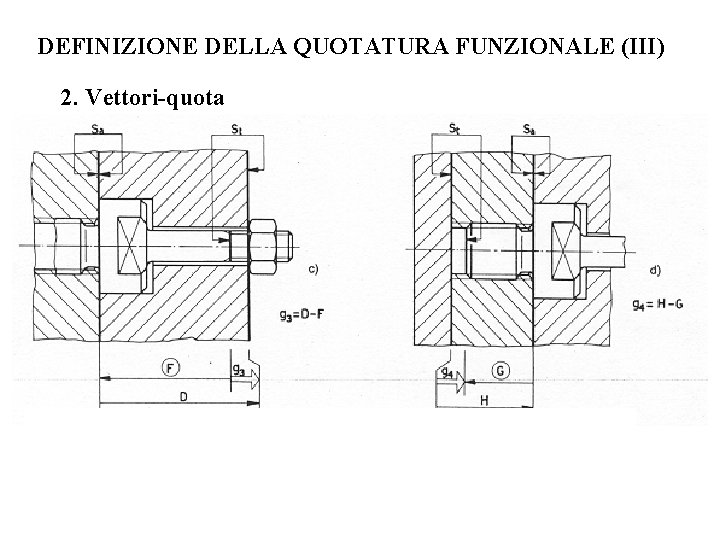

DEFINIZIONE DELLA QUOTATURA FUNZIONALE (III) 2. Vettori-quota

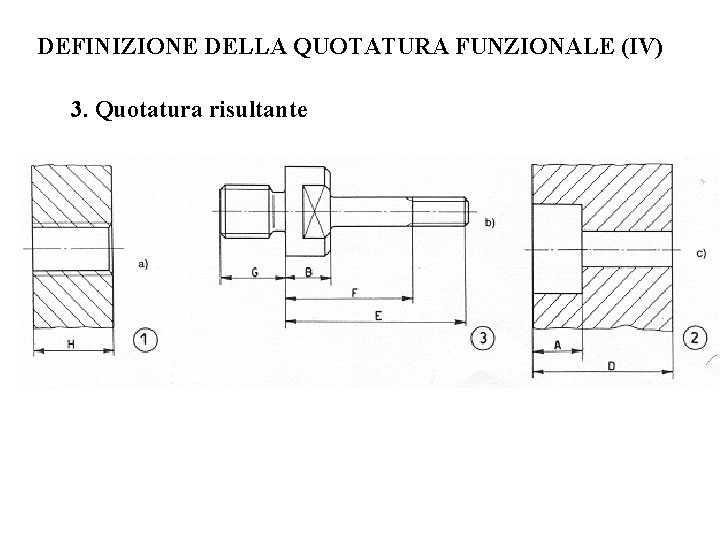

DEFINIZIONE DELLA QUOTATURA FUNZIONALE (IV) 3. Quotatura risultante

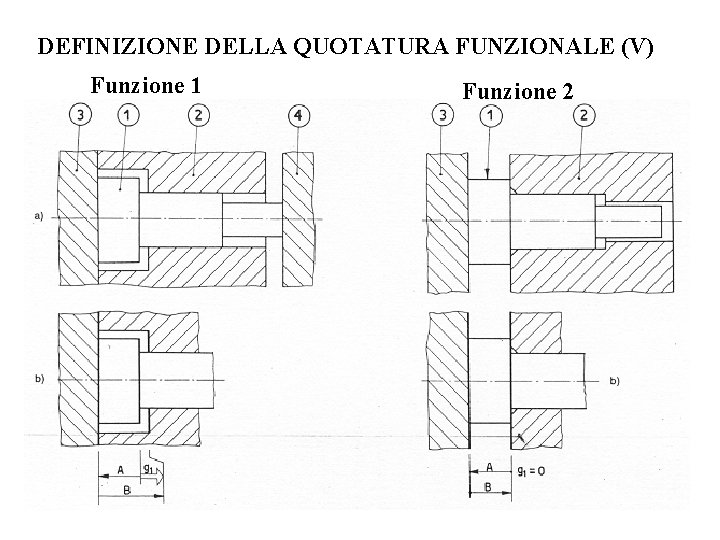

DEFINIZIONE DELLA QUOTATURA FUNZIONALE (V) Funzione 1 Funzione 2

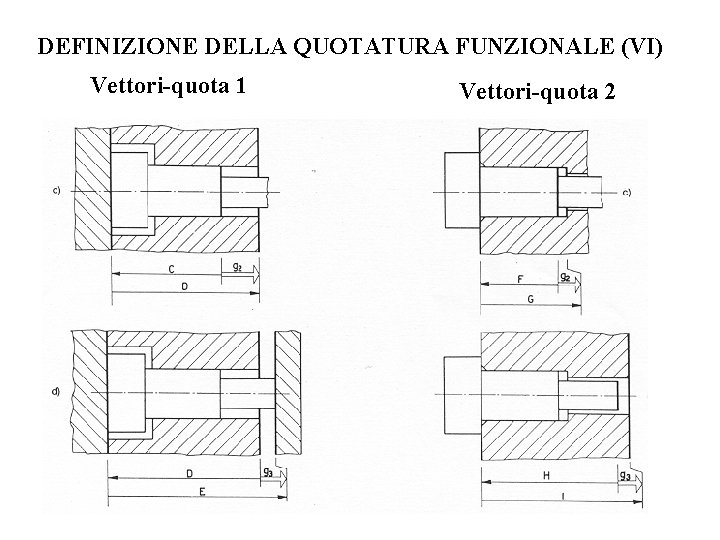

DEFINIZIONE DELLA QUOTATURA FUNZIONALE (VI) Vettori-quota 1 Vettori-quota 2

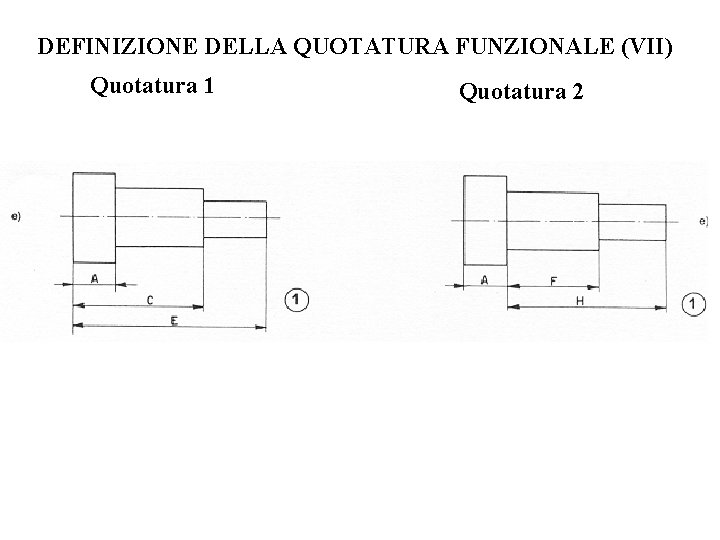

DEFINIZIONE DELLA QUOTATURA FUNZIONALE (VII) Quotatura 1 Quotatura 2

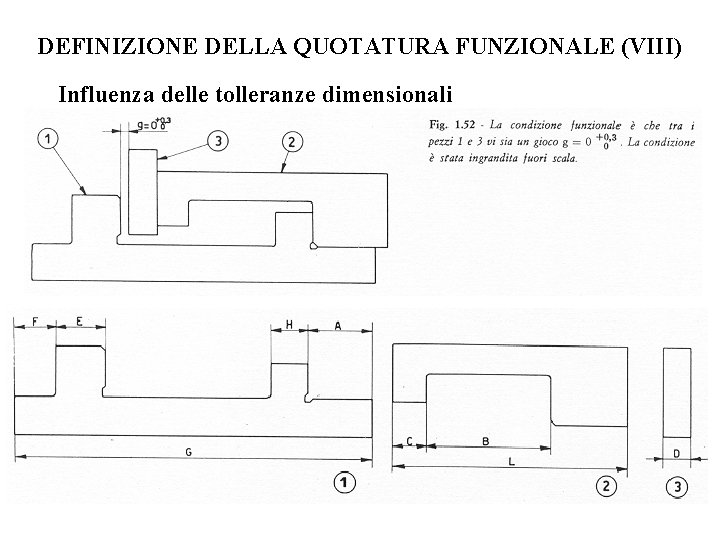

DEFINIZIONE DELLA QUOTATURA FUNZIONALE (VIII) Influenza delle tolleranze dimensionali

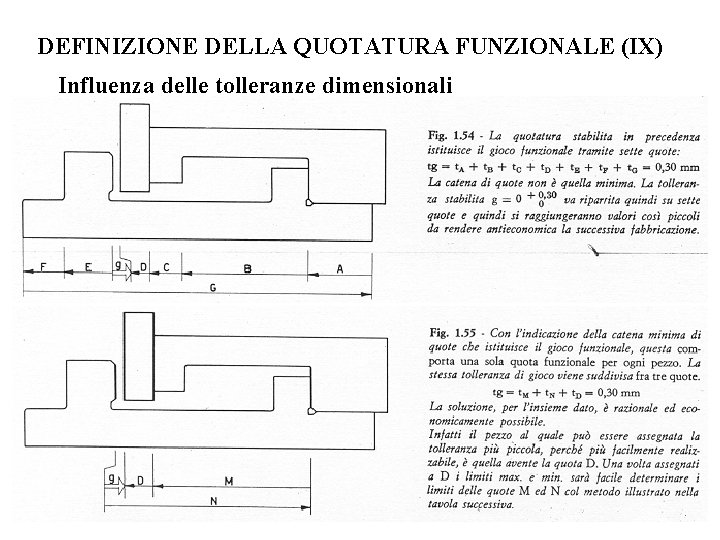

DEFINIZIONE DELLA QUOTATURA FUNZIONALE (IX) Influenza delle tolleranze dimensionali

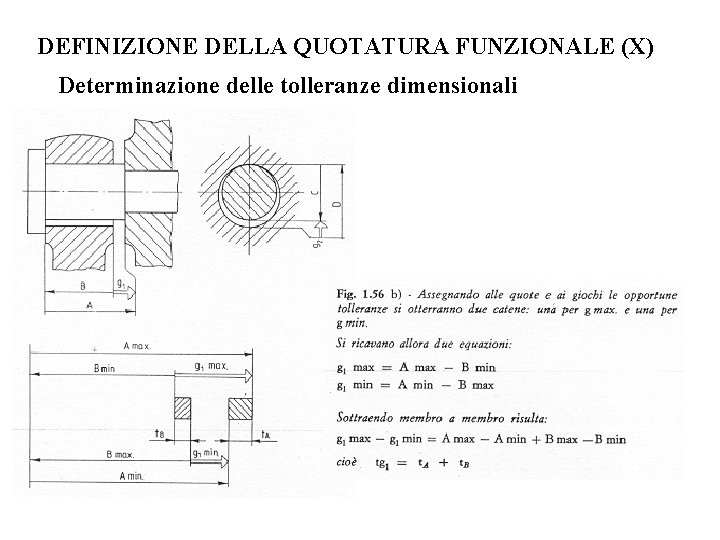

DEFINIZIONE DELLA QUOTATURA FUNZIONALE (X) Determinazione delle tolleranze dimensionali

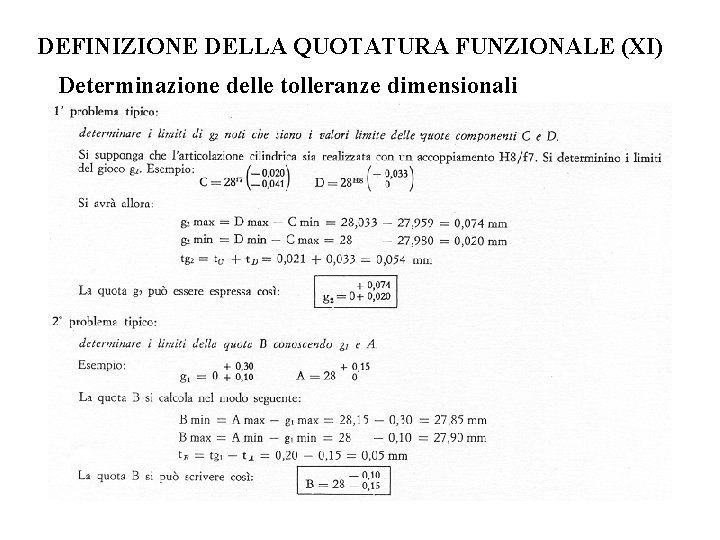

DEFINIZIONE DELLA QUOTATURA FUNZIONALE (XI) Determinazione delle tolleranze dimensionali

Quotatura di fabbricazione

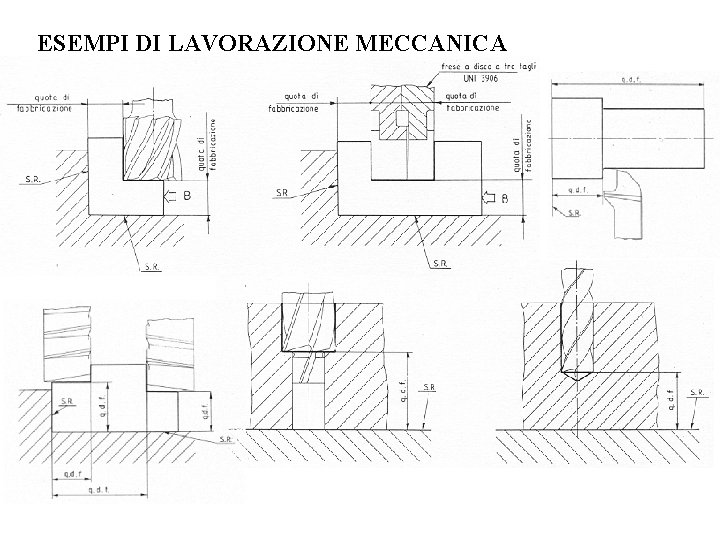

ESEMPI DI LAVORAZIONE MECCANICA

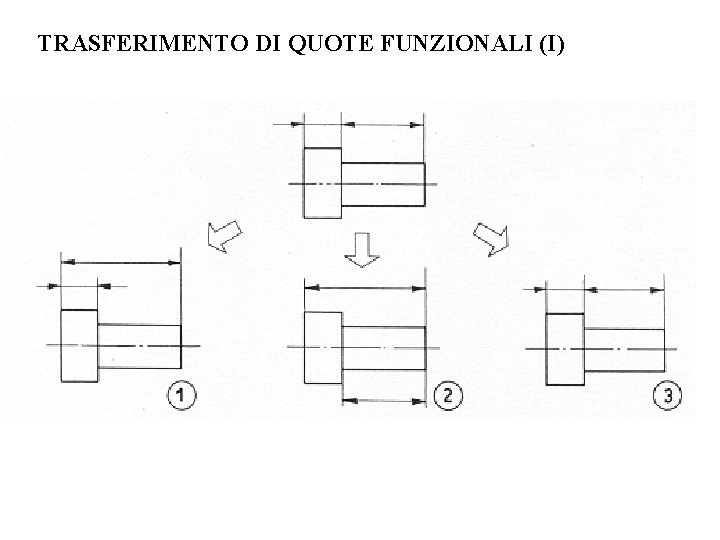

TRASFERIMENTO DI QUOTE FUNZIONALI (I)

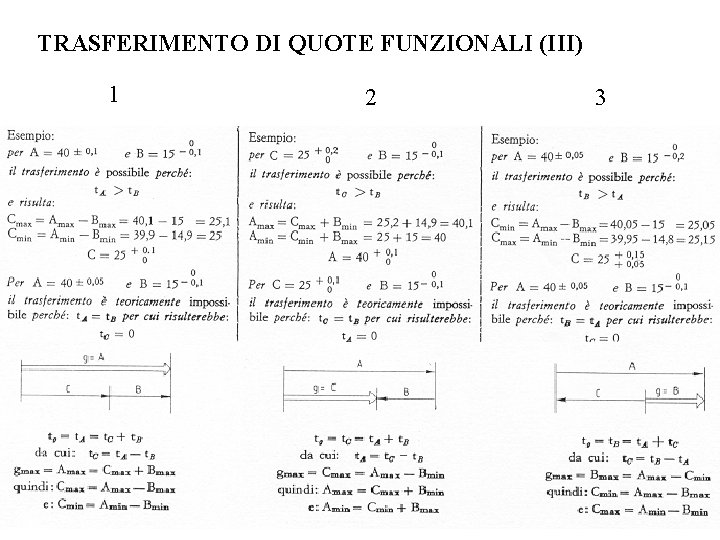

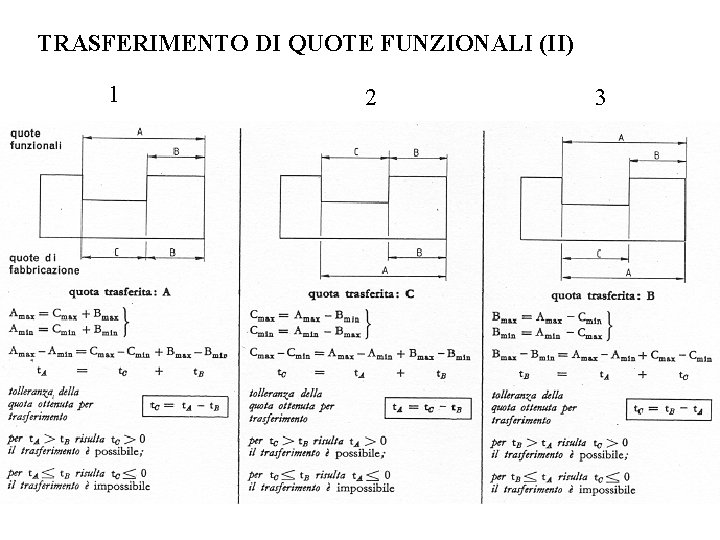

TRASFERIMENTO DI QUOTE FUNZIONALI (II) 1 2 3

TRASFERIMENTO DI QUOTE FUNZIONALI (III) 1 2 3

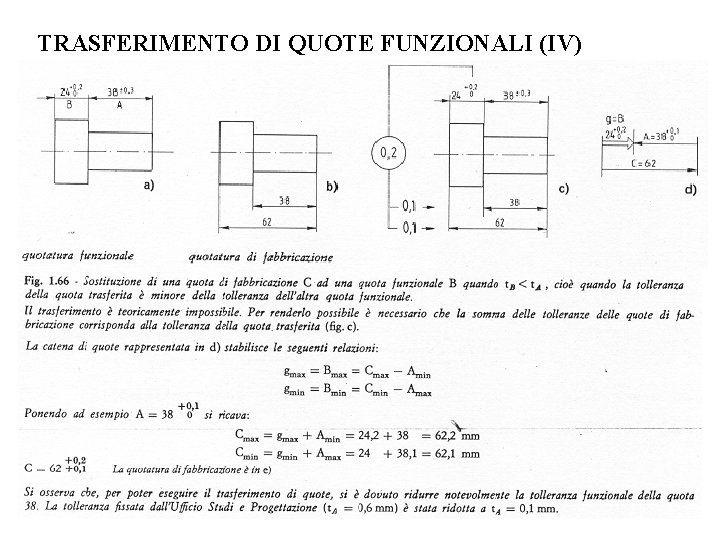

TRASFERIMENTO DI QUOTE FUNZIONALI (IV)
