DISEGNO DI MACCHINE per allievi meccanici COLLEGAMENTI FILETTATI
- Slides: 35
DISEGNO DI MACCHINE per allievi meccanici COLLEGAMENTI FILETTATI
FILETTATURA METRICA ISO A PROFILO TRIANGOLARE
TOLLERANZE PER ACCOPPIAMENTI FILETTATI
RAPPRESENTAZIONE NEI DISEGNI

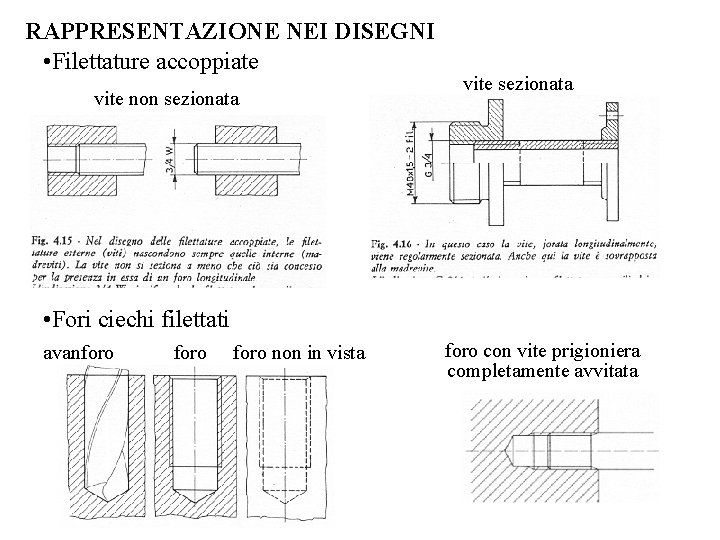

RAPPRESENTAZIONE NEI DISEGNI • Filettature accoppiate vite non sezionata vite sezionata • Fori ciechi filettati avanforo non in vista foro con vite prigioniera completamente avvitata
RAPPRESENTAZIONE NEI DISEGNI • Proporzioni dei dadi e teste esagonali delle viti
MODI DI IMPIEGO Vite mordente Vite prigioniera Bullone (vite + dado)
MODI DI IMPIEGO Contenimento degli ingombri: testa svasata o cilindrica con esagono
MODI DI IMPIEGO Montaggio di prigionieri Ostacolo alla rotazione (per serraggio unilaterale o antisvitamento) Effetto delle tolleranze geometriche
MODI DI IMPIEGO Per ottenere un filetto completo sulla madrevite occorre praticare una gola di scarico al termine del foro
RESISTENZA

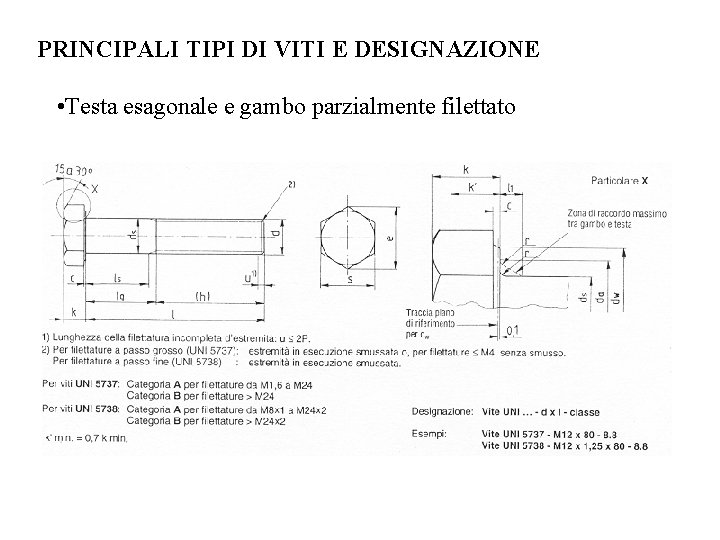

PRINCIPALI TIPI DI VITI E DESIGNAZIONE • Testa esagonale e gambo parzialmente filettato
PRINCIPALI TIPI DI VITI E DESIGNAZIONE • Testa esagonale e gambo interamente filettato

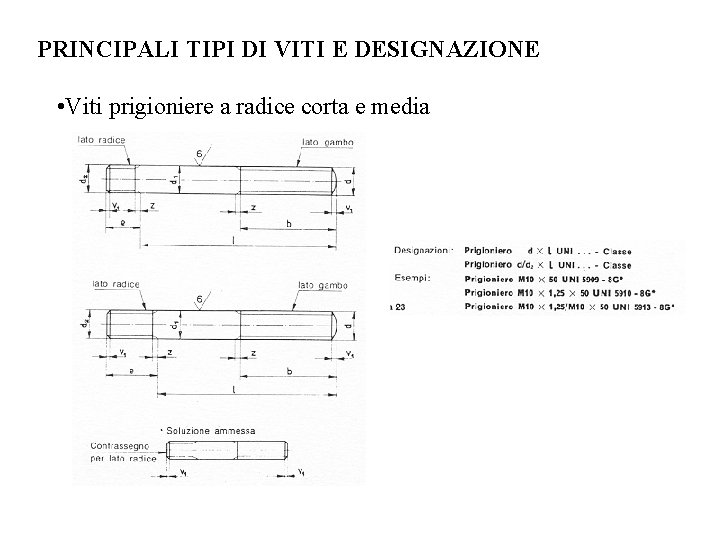

PRINCIPALI TIPI DI VITI E DESIGNAZIONE • Viti prigioniere a radice corta e media
PRINCIPALI TIPI DI VITI E DESIGNAZIONE • Viti senza testa con cava esagonale • Viti a testa svasata con cava esagonale
PRINCIPALI TIPI DI VITI E DESIGNAZIONE • Viti a testa cilindrica con cava esagonale
PRINCIPALI TIPI DI VITI E DESIGNAZIONE • Viti con intaglio a lama (o a croce)
PRINCIPALI TIPI DI VITI E DESIGNAZIONE • Viti di spallamento a testa esagonale
PRINCIPALI TIPI DI DADI E DESIGNAZIONE • Dadi esagonali alti medi e bassi
PRINCIPALI TIPI DI DADI E DESIGNAZIONE • Ghiere filettate
PRINCIPALI TIPI DI ROSETTE (NON DI SICUREZZA) • Rosette piane (in gergo "rondelle")
DISPOSITIVI ANTISVITAMENTO Dado e controdado
DISPOSITIVI ANTISVITAMENTO Rosetta di sicurezza per ghiera

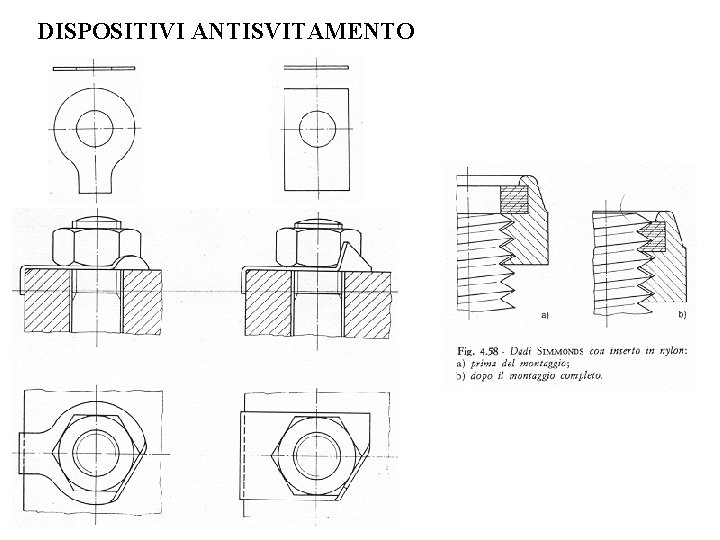

DISPOSITIVI ANTISVITAMENTO
DESIGNAZIONE DI ALCUNI COMUNI DISPOSITIVI ANTISVITAMENTO • Rosetta elastiche spaccate • Copiglia

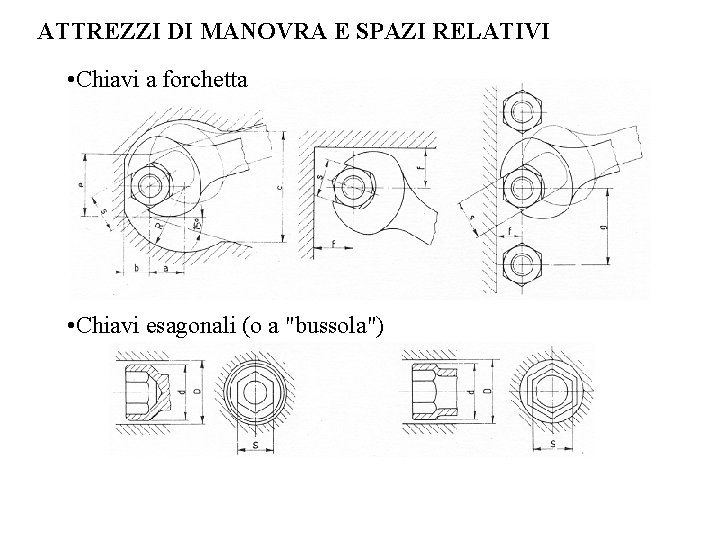

ATTREZZI DI MANOVRA E SPAZI RELATIVI • Chiavi a forchetta • Chiavi esagonali (o a "bussola")
ATTREZZI DI MANOVRA E SPAZI RELATIVI • Chiavi a forchetta • Chiavi esagonali (o a "bussola")

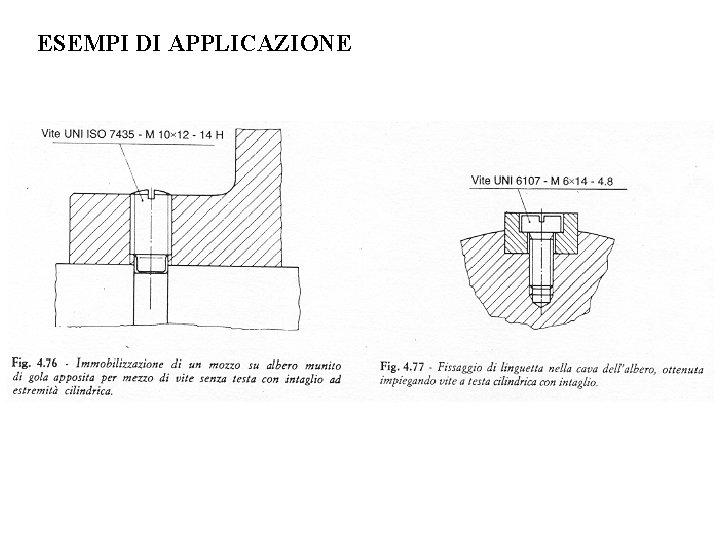

ESEMPI DI APPLICAZIONE
ESEMPI DI APPLICAZIONE
ESEMPI DI APPLICAZIONE
ESEMPI DI APPLICAZIONE
ESEMPI DI APPLICAZIONE
ESEMPI DI APPLICAZIONE
ESEMPI DI APPLICAZIONE
ESEMPI DI APPLICAZIONE
