De onderwerpen • Carcinogeen effect • Rechtvaardiging • Voorbereiding • Scan en techniek parameters • IV contrast, infuus en delay • Protocollen
2 juni 2015……
carcinogeen effect bij kinderen • Hogere gevoeligheid - snel delende cellen • Langere levensverwachting • Gemiddelde risico: 5% per Sv • <10 y: 17% per Sv ICRP 1991 & 2007
Straling gevoelige organen w. T(ICRP 60) • • • borst beenmerg colon long maag gonade ICRP 1991 & 2007 0. 05 0. 12 0. 20 w. T(ICRP 103) 0. 12 0. 08
Recente lieratuur • cohort 1985 -2005, leeftijd 0 -19 y • kanker gediagnostiseerd tot 31 December 2007 – opvolging: 9. 5 jaar • 3150 gevallen van kanker bij 680 211 mensen blootgesteld aan een CT scan – kanker incidentie 24% hoger voor ct ondergaan versus geen ct • gemiddelde effectieve dosis: 4. 5 m. Sv Mathews JD et al, BMJ 2013; 346: 2360
CT • grootste hoeveelheid stralings belasting – 5 -10% van alle radiologische onderzoeken – 40 -70% van totale stralings belasting – follow-up CT, PET/CT! • • Hersen CT Thorax CT Buik CT PET/CT Natuurlijke achtergrond straling: m. Sv reikwijdte 2. 1 2. 6 5. 5 10 1. 9 -11 0. 55 -28 1 -13 7. 8 -15. 3 2 -3 m. Sv!
Rechtvaardiging • Belangrijkste doel: verminderen stralingsdosis • Alleen met goede indicatie: Is het onderzoek essentieel voor diagnose en behandeling van het kind • Vergeet de alternatieven niet: Echo: abdomen, hals, weke delen MRI: dunnedarm, lever
Algemeen • Vermijd blanco en multi-fase scans • GEEN bismuth afscherming! (Geleijns, 2006 and 2010; Vollmar, 2008; Leswick, 2008) • Diagnostische kwaliteit is belangrijk accepteer ruis!
Voorbereiding • Goed uitleggen aan kind en ouders • Infuus op poli of afdeling laten prikken
fixatie • Eventueel fixeren met vacuümkussen

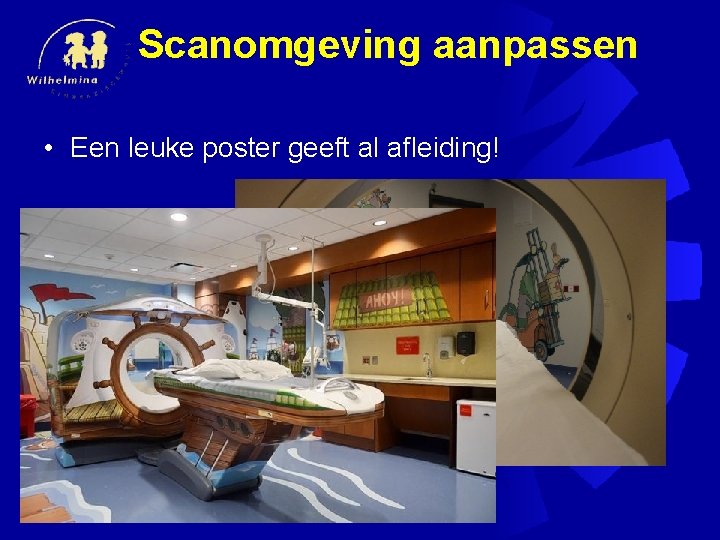

Scanomgeving aanpassen • Een leuke poster geeft al afleiding!
Scan en techniek parameters • Pitch • Field of view (FOV) • Buisspanning (k. V) • Buisstroom (m. A) • Rotatietijd • Dosismodulatie / dosis calculatie • Overbeaming / overranging • Collimatie

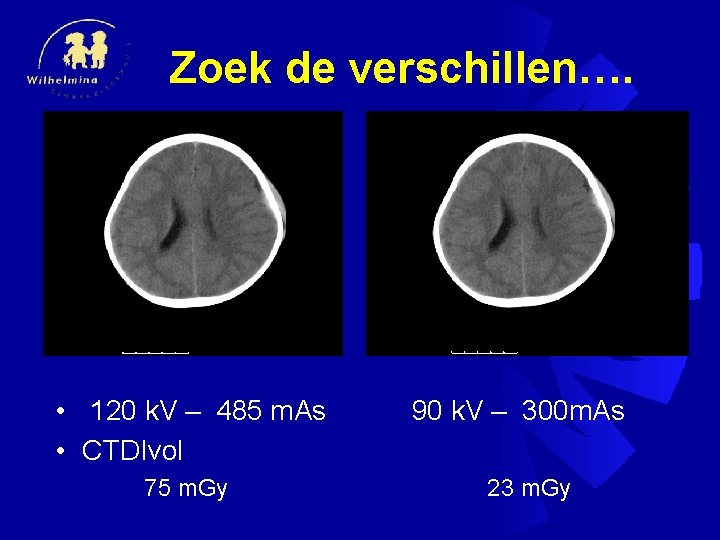

Zoek de verschillen…. • 120 k. V – 485 m. As 90 k. V – 300 m. As • CTDIvol 75 m. Gy 23 m. Gy
Pitch • Bij kinderen pitch ≤ 1 • Grotere pitch: JKortere scantijd LMinder spatiële resolutie LBij effectieve m. As, m. A automatisch hoger
Field of View (FOV) • Zoveel mogelijk doorsnede van te onderzoeken lichaamsdeel benaderen • < FOV geeft hogere spatiële resolutie

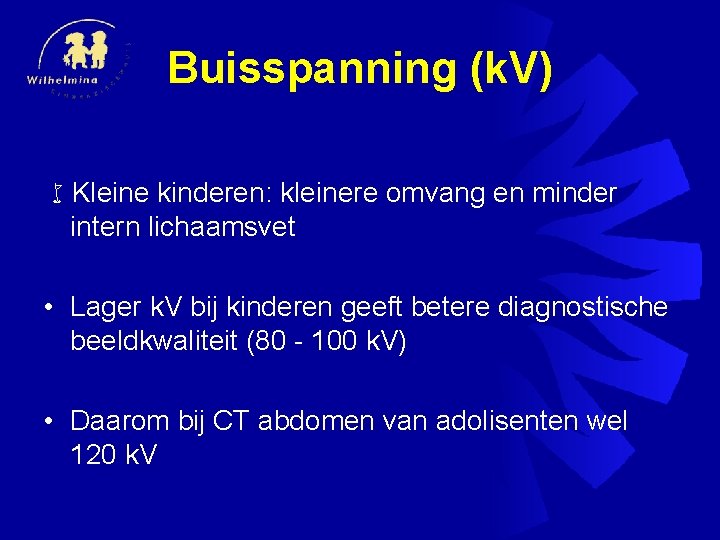

Buisspanning (k. V) w. Kleine kinderen: kleinere omvang en minder intern lichaamsvet • Lager k. V bij kinderen geeft betere diagnostische beeldkwaliteit (80 - 100 k. V) • Daarom bij CT abdomen van adolisenten wel 120 k. V
Buisstroom (m. A) w. Kleine kinderen: minder intern lichaamsvet, meer “last” van ruis • Lager m. A = meer ruis - 4 -6 cm minder omvang = halvering van je m. As • Evenwicht zoeken tussen ruis en laag m. A

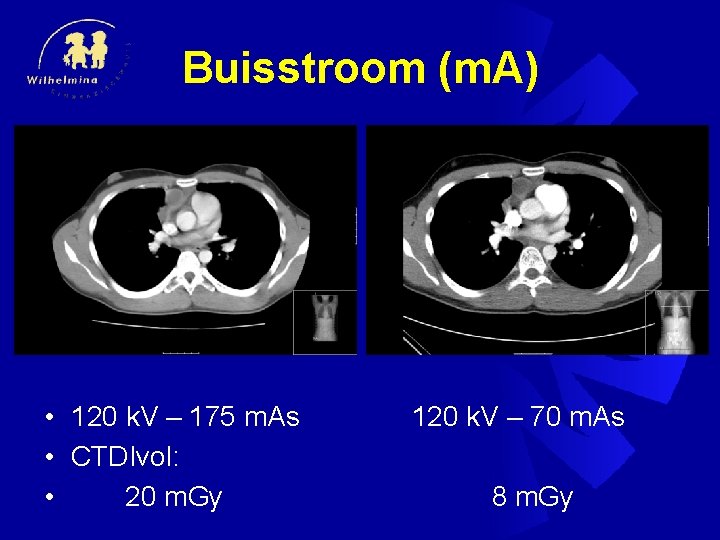

Buisstroom (m. A) • 120 k. V – 175 m. As • CTDIvol: • 20 m. Gy 120 k. V – 70 m. As 8 m. Gy
Rotatietijd Korte rotatietijd geeft: • Minder bewegings onscherpte • Hoger m. A bij gelijkblijvend m. As = meer fotonen op detector • Tussen de 0, 3 en 0, 5 sec, 0, 5 sec is bij kinderen vaak de beste keus
Dosis-modulatie/calculatie • Kan gebruikt worden mits bovengrens kan worden ingesteld • Voornamelijk bij thorax-abdomen • Bij weinig kinderscans beter met vast m. A(s) werken
Iterative reconstructies • Voordelen: - Dosis verlaging - Verbetering scan kwaliteit - Reductie van ruis en artefacten • Nadelen: - Langere reconstructie tijd - kans op te “smooth” plaatje
Overbeaming • Nodig voor homogene belichting van alle detectoren • Penumbra 1 -1, 5 mm • Smallere bundel geeft in verhouding meer penumbra
Overranging • Extra rotatie buiten gebied van interesse, nodig voor voldoende data eerste en laatste coupes • Relatief groter bij: < scanlengte, > pitch, > bundel collimatie
Dynamische collimatoren overranging effect Deak PD, 2009
Overbeaming/overranging • Optimale bundelgrootte: 10 – 20 mm kies voor collimatie 16 of 32 slice Nagel HD, 2007
Collimatie • Scan dun en reconstrueer dik: 1 mm 5 mm
Intraveneus contrast • Laag-osmolair, non ionisch 300 mgl/ml • Infuus bij voorkeur in vene onderarm / elleboog • Buik 2 ml/kg, CTA 3 ml/kg, rest 1, 5 ml/kg • Bolus tracking bij CTA th/abd boven 15 kg, verder vast delay • Bij kinderen injectiesnelheid van maximaal 3 ml/sec
Infuusgrootte en flow leeftijd grootte canule (Gauge) flow maximale infuus flow <1 jaar Geel (24 G) 1, 5 ml/sec 1 -5 jaar Blauw (22 G) 2 ml/sec 2, 5 ml/sec 5 -10 jaar Roze (20 G) 2, 5 ml/sec 4 ml/sec >10 jaar Roze (20 G) 3 ml/sec 4 ml/sec
Na. Cl • De totale duur Na. Cl flush is 4 seconden • Hoeveelheid is dus afhankelijk van de flow: – – 1. 5 ml/s: 2. 0 ml/s: 2. 5 ml/s: 3. 0 ml/s: 6 ml Na. Cl 8 ml Na. Cl 10 ml Na. Cl 12 ml Na. Cl
Pomp lijnen • Zorg dat de pomplijn gevuld is met contrast w. Let op dat je pomplijn niet te lang is voor de hoeveelheid die je spuit! • Trek hoeveelheid in lijn af van contrast en tel dit op bij het zout! • Alternatief: zout met de hand naspuiten
Contrast delay • Vast delay bij kinder CT onderzoeken: – – – 30 sec bij hals en thorax 40 sec bij thorax/abdomen 50 sec bij abdomen 12 sec bij CTA willis, thorax en pulmonalis tot 15 kg 15 sec bij CTA abdomen tot 15 kg • Bolus tracking alleen bij CTA bij kinderen boven de 15 kg

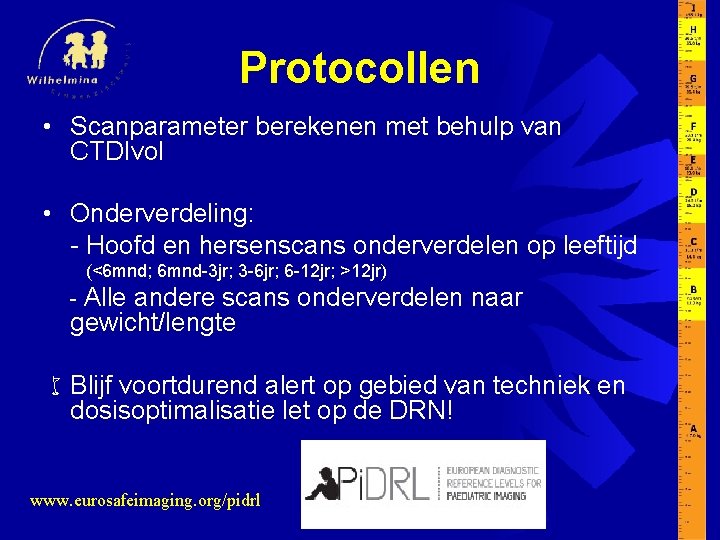

Protocollen • Scanparameter berekenen met behulp van CTDIvol • Onderverdeling: - Hoofd en hersenscans onderverdelen op leeftijd (<6 mnd; 6 mnd-3 jr; 3 -6 jr; 6 -12 jr; >12 jr) - Alle andere scans onderverdelen naar gewicht/lengte w. Blijf voortdurend alert op gebied van techniek en dosisoptimalisatie let op de DRN! www. eurosafeimaging. org/pidrl
Heupen goed gepositioneerd?
Vaatvoorziening tumor
Conclusie • Zorg dat je plaatjes van diagnostische kwaliteit zijn • Ruis mag! • Blijf voortdurend alert op gebied van techniek en dosisoptimalisatie
Bedankt voor jullie aandacht eurosafeimaging. org, imagegently. org, imagewisely. org, rpop. iaea. org
