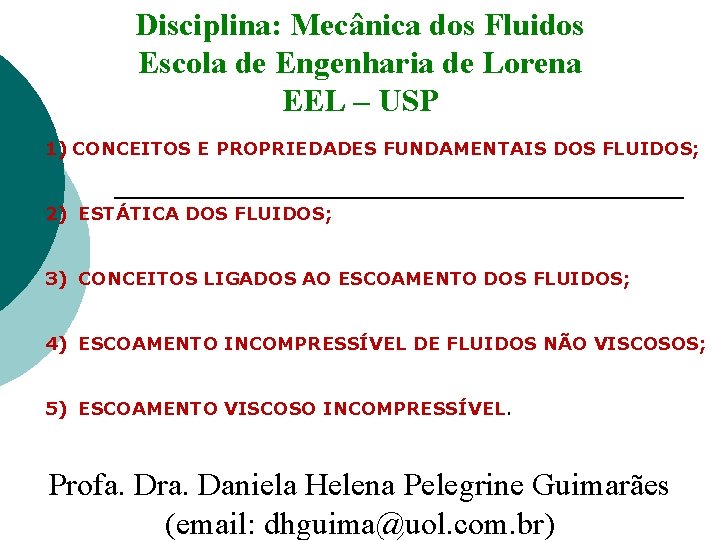

Disciplina: Mecânica dos Fluidos Escola de Engenharia de Lorena EEL – USP 1) CONCEITOS E PROPRIEDADES FUNDAMENTAIS DOS FLUIDOS; 2) ESTÁTICA DOS FLUIDOS; 3) CONCEITOS LIGADOS AO ESCOAMENTO DOS FLUIDOS; 4) ESCOAMENTO INCOMPRESSÍVEL DE FLUIDOS NÃO VISCOSOS; 5) ESCOAMENTO VISCOSO INCOMPRESSÍVEL. Profa. Dra. Daniela Helena Pelegrine Guimarães (email: dhguima@uol. com. br)

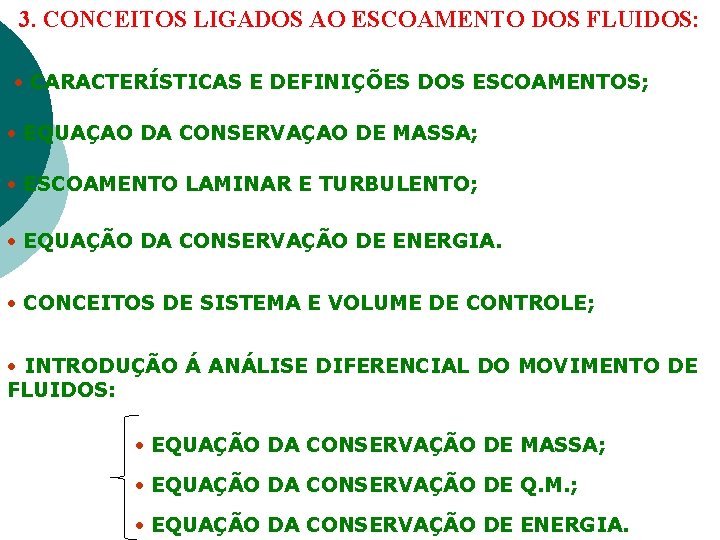

3. CONCEITOS LIGADOS AO ESCOAMENTO DOS FLUIDOS: CARACTERÍSTICAS E DEFINIÇÕES DOS ESCOAMENTOS; EQUAÇÃO DA CONSERVAÇÃO DE MASSA; ESCOAMENTO LAMINAR E TURBULENTO; EQUAÇÃO DA CONSERVAÇÃO DE ENERGIA. CONCEITOS DE SISTEMA E VOLUME DE CONTROLE; INTRODUÇÃO Á ANÁLISE DIFERENCIAL DO MOVIMENTO DE FLUIDOS: EQUAÇÃO DA CONSERVAÇÃO DE MASSA; EQUAÇÃO DA CONSERVAÇÃO DE Q. M. ; EQUAÇÃO DA CONSERVAÇÃO DE ENERGIA.

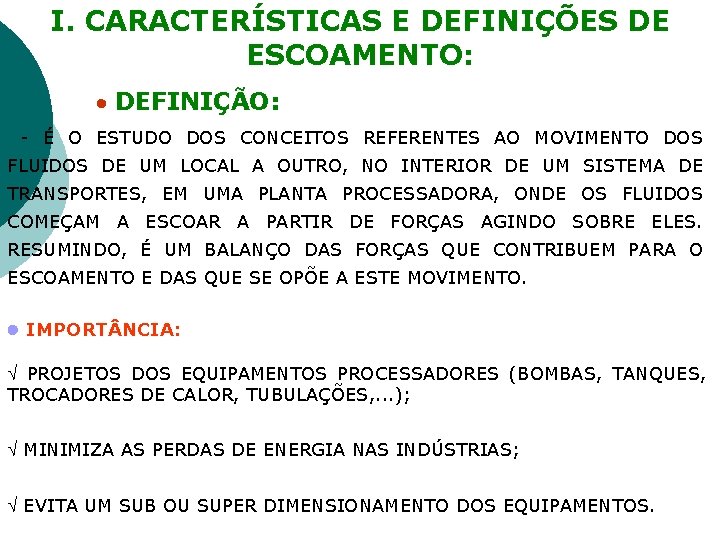

I. CARACTERÍSTICAS E DEFINIÇÕES DE ESCOAMENTO: DEFINIÇÃO: - É O ESTUDO DOS CONCEITOS REFERENTES AO MOVIMENTO DOS FLUIDOS DE UM LOCAL A OUTRO, NO INTERIOR DE UM SISTEMA DE TRANSPORTES, EM UMA PLANTA PROCESSADORA, ONDE OS FLUIDOS COMEÇAM A ESCOAR A PARTIR DE FORÇAS AGINDO SOBRE ELES. RESUMINDO, É UM BALANÇO DAS FORÇAS QUE CONTRIBUEM PARA O ESCOAMENTO E DAS QUE SE OPÕE A ESTE MOVIMENTO. IMPORT NCIA: PROJETOS DOS EQUIPAMENTOS PROCESSADORES (BOMBAS, TANQUES, TROCADORES DE CALOR, TUBULAÇÕES, . . . ); MINIMIZA AS PERDAS DE ENERGIA NAS INDÚSTRIAS; EVITA UM SUB OU SUPER DIMENSIONAMENTO DOS EQUIPAMENTOS.

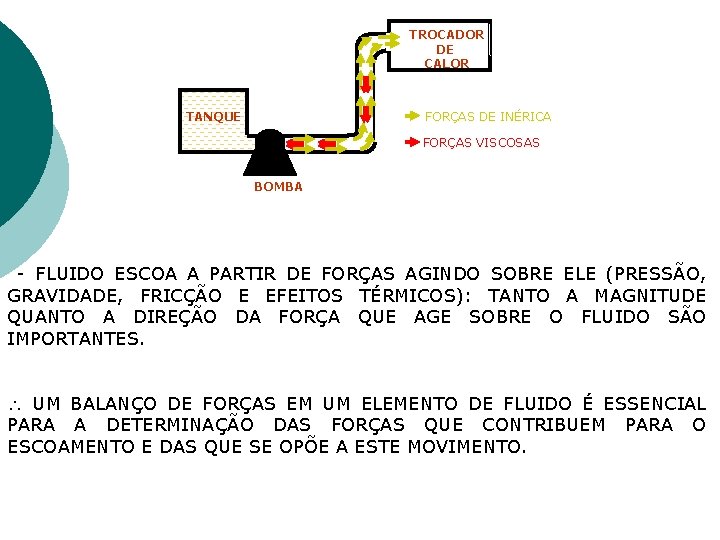

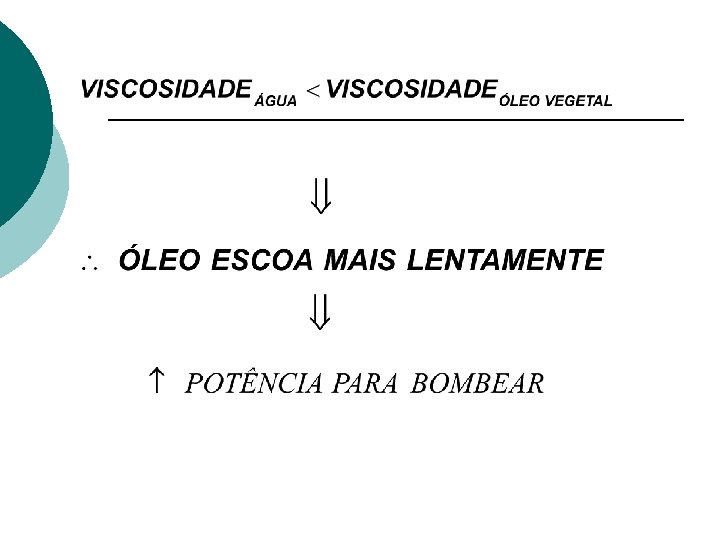

TROCADOR DE CALOR FORÇAS DE INÉRICA TANQUE FORÇAS VISCOSAS BOMBA - FLUIDO ESCOA A PARTIR DE FORÇAS AGINDO SOBRE ELE (PRESSÃO, GRAVIDADE, FRICÇÃO E EFEITOS TÉRMICOS): TANTO A MAGNITUDE QUANTO A DIREÇÃO DA FORÇA QUE AGE SOBRE O FLUIDO SÃO IMPORTANTES. UM BALANÇO DE FORÇAS EM UM ELEMENTO DE FLUIDO É ESSENCIAL PARA A DETERMINAÇÃO DAS FORÇAS QUE CONTRIBUEM PARA O ESCOAMENTO E DAS QUE SE OPÕE A ESTE MOVIMENTO.

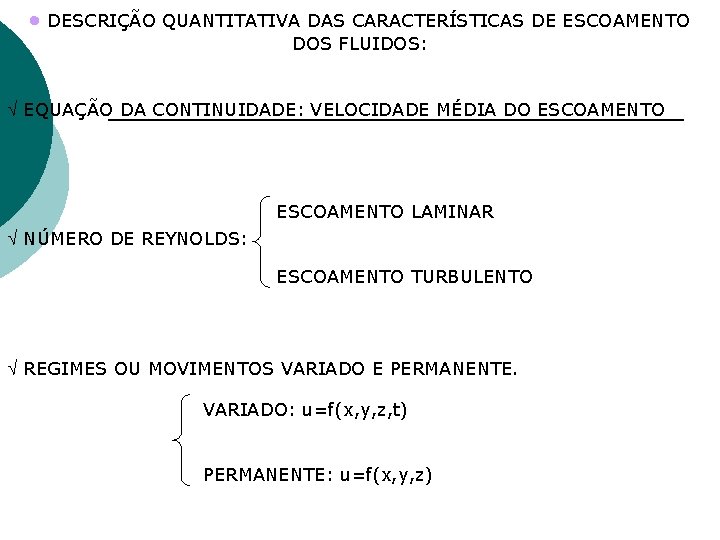

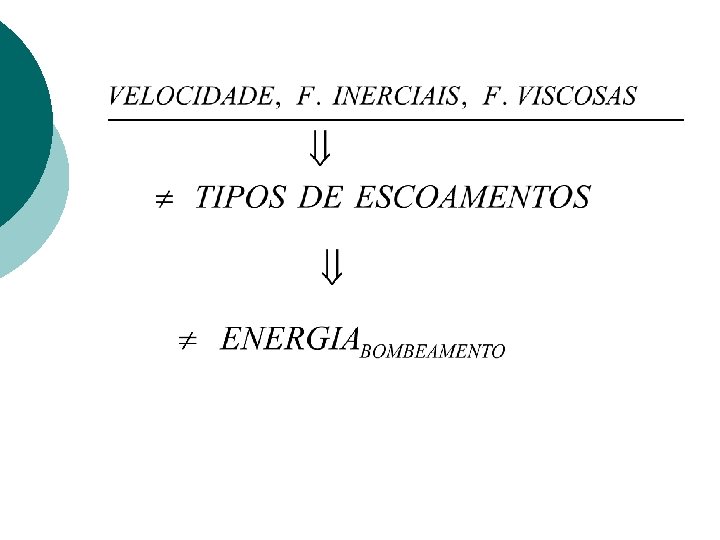

DESCRIÇÃO QUANTITATIVA DAS CARACTERÍSTICAS DE ESCOAMENTO DOS FLUIDOS: EQUAÇÃO DA CONTINUIDADE: VELOCIDADE MÉDIA DO ESCOAMENTO LAMINAR NÚMERO DE REYNOLDS: ESCOAMENTO TURBULENTO REGIMES OU MOVIMENTOS VARIADO E PERMANENTE. VARIADO: u=f(x, y, z, t) PERMANENTE: u=f(x, y, z)

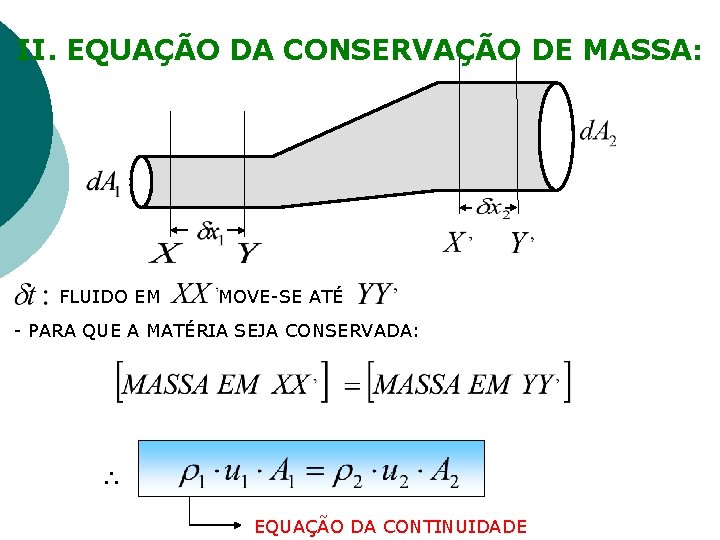

II. EQUAÇÃO DA CONSERVAÇÃO DE MASSA: FLUIDO EM MOVE-SE ATÉ - PARA QUE A MATÉRIA SEJA CONSERVADA: EQUAÇÃO DA CONTINUIDADE

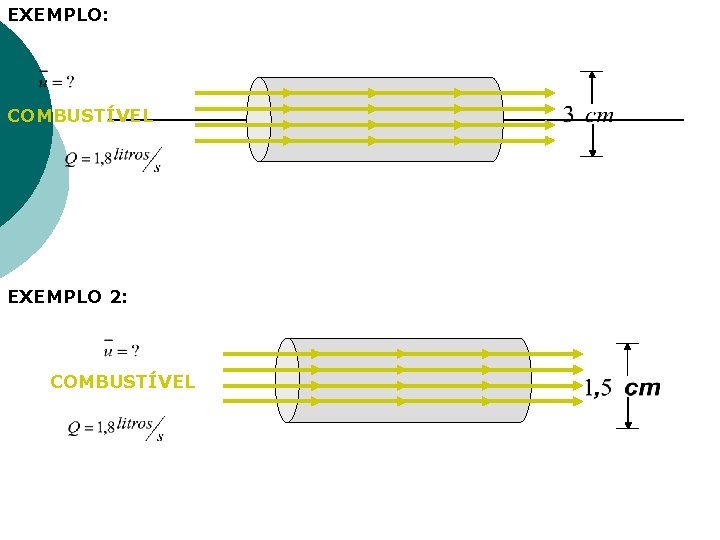

EXEMPLO: COMBUSTÍVEL EXEMPLO 2: COMBUSTÍVEL

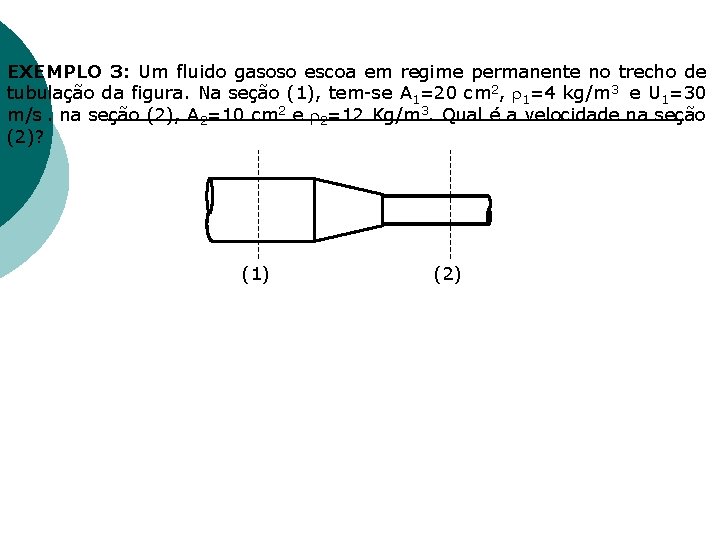

EXEMPLO 3: Um fluido gasoso escoa em regime permanente no trecho de tubulação da figura. Na seção (1), tem-se A 1=20 cm 2, 1=4 kg/m 3 e U 1=30 m/s. na seção (2), A 2=10 cm 2 e 2=12 Kg/m 3. Qual é a velocidade na seção (2)? (1) (2)

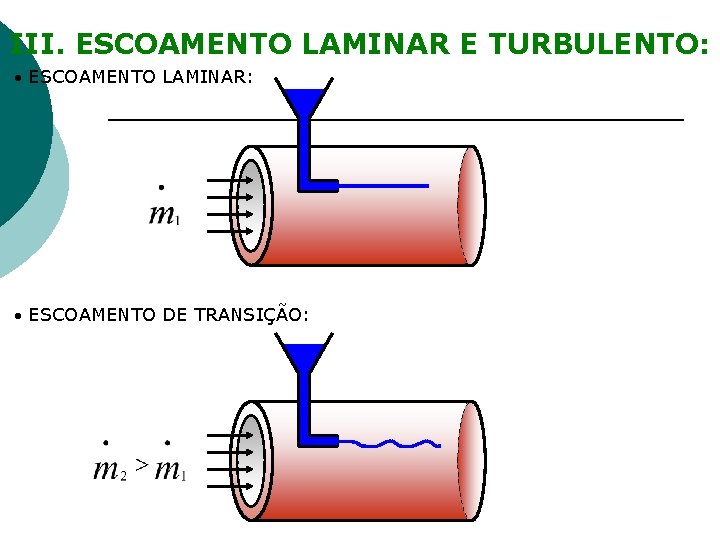

III. ESCOAMENTO LAMINAR E TURBULENTO: ESCOAMENTO LAMINAR: ESCOAMENTO DE TRANSIÇÃO:

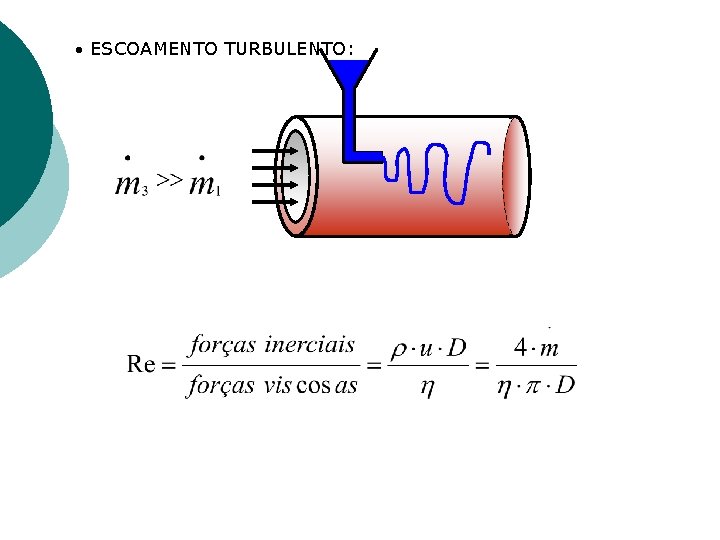

ESCOAMENTO TURBULENTO:

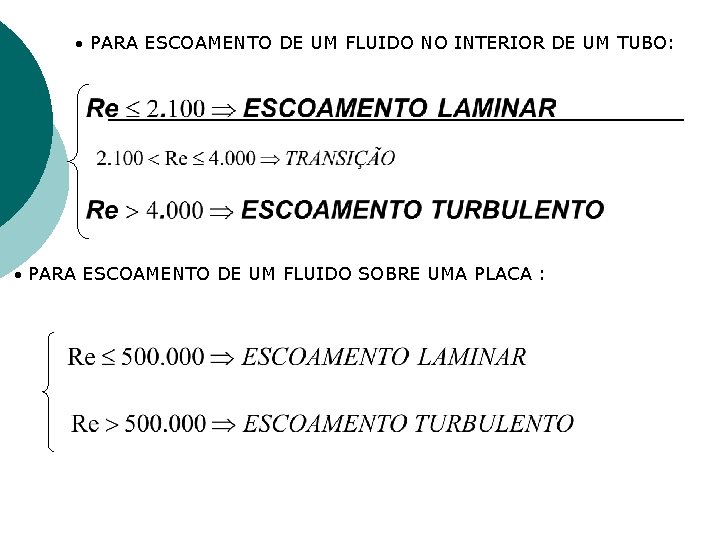

PARA ESCOAMENTO DE UM FLUIDO NO INTERIOR DE UM TUBO: PARA ESCOAMENTO DE UM FLUIDO SOBRE UMA PLACA :

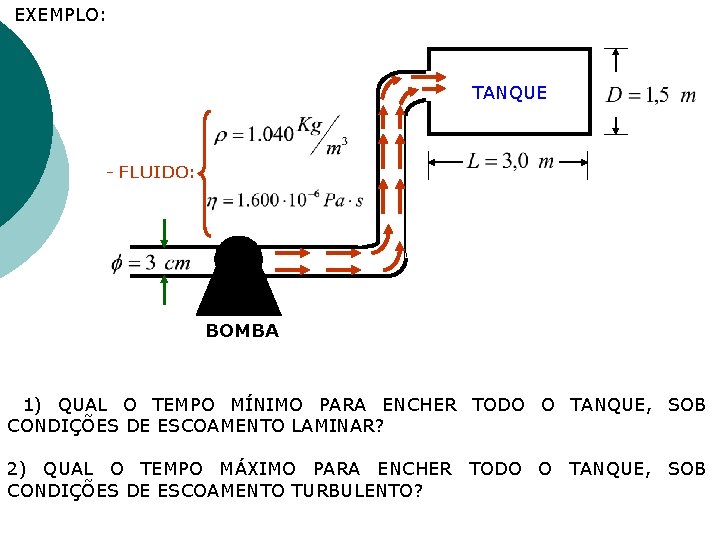

EXEMPLO: TANQUE - FLUIDO: BOMBA 1) QUAL O TEMPO MÍNIMO PARA ENCHER TODO O TANQUE, SOB CONDIÇÕES DE ESCOAMENTO LAMINAR? 2) QUAL O TEMPO MÁXIMO PARA ENCHER TODO O TANQUE, SOB CONDIÇÕES DE ESCOAMENTO TURBULENTO?

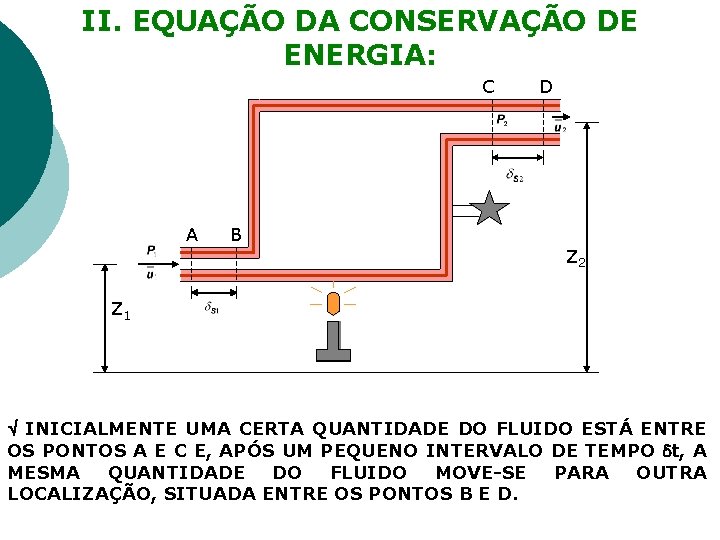

II. EQUAÇÃO DA CONSERVAÇÃO DE ENERGIA: C A B D Z 2 Z 1 INICIALMENTE UMA CERTA QUANTIDADE DO FLUIDO ESTÁ ENTRE OS PONTOS A E C E, APÓS UM PEQUENO INTERVALO DE TEMPO t, A MESMA QUANTIDADE DO FLUIDO MOVE-SE PARA OUTRA LOCALIZAÇÃO, SITUADA ENTRE OS PONTOS B E D.

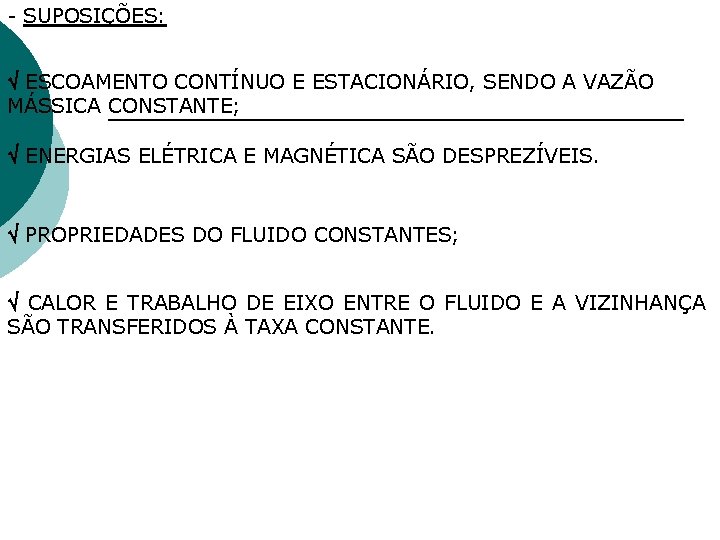

- SUPOSIÇÕES: ESCOAMENTO CONTÍNUO E ESTACIONÁRIO, SENDO A VAZÃO MÁSSICA CONSTANTE; ENERGIAS ELÉTRICA E MAGNÉTICA SÃO DESPREZÍVEIS. PROPRIEDADES DO FLUIDO CONSTANTES; CALOR E TRABALHO DE EIXO ENTRE O FLUIDO E A VIZINHANÇA SÃO TRANSFERIDOS À TAXA CONSTANTE.

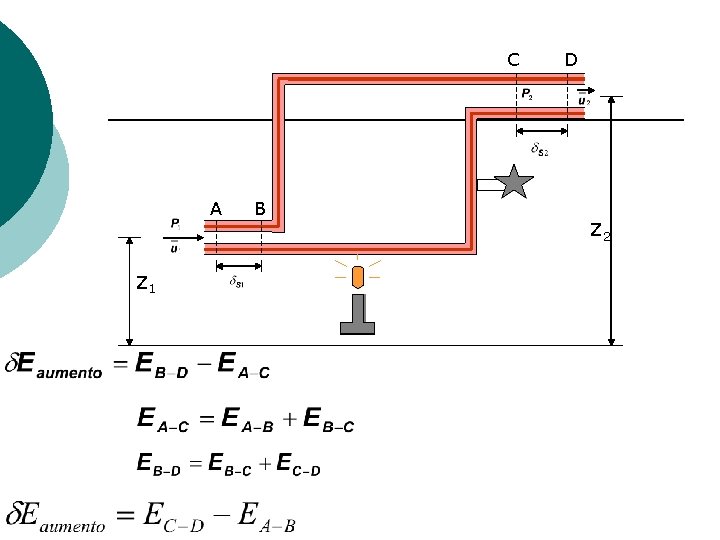

C A Z 1 B D Z 2

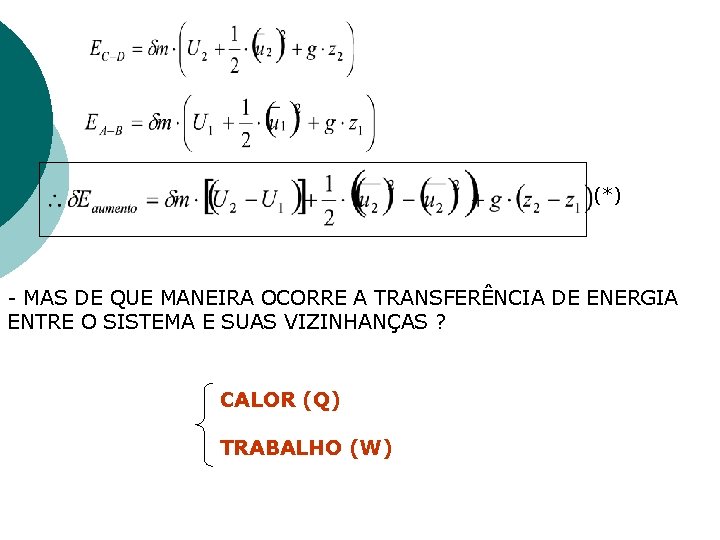

(*) - MAS DE QUE MANEIRA OCORRE A TRANSFERÊNCIA DE ENERGIA ENTRE O SISTEMA E SUAS VIZINHANÇAS ? CALOR (Q) TRABALHO (W)

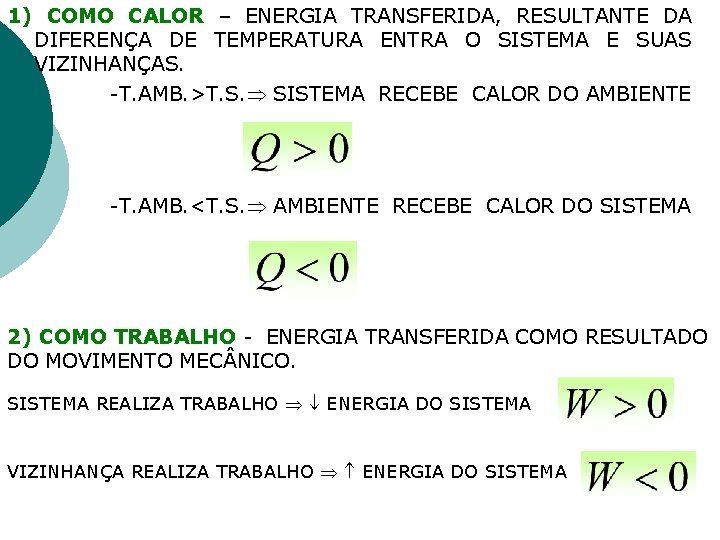

1) COMO CALOR – ENERGIA TRANSFERIDA, RESULTANTE DA DIFERENÇA DE TEMPERATURA ENTRA O SISTEMA E SUAS VIZINHANÇAS. -T. AMB. >T. S. SISTEMA RECEBE CALOR DO AMBIENTE -T. AMB. <T. S. AMBIENTE RECEBE CALOR DO SISTEMA 2) COMO TRABALHO - ENERGIA TRANSFERIDA COMO RESULTADO DO MOVIMENTO MEC NICO. SISTEMA REALIZA TRABALHO ENERGIA DO SISTEMA VIZINHANÇA REALIZA TRABALHO ENERGIA DO SISTEMA

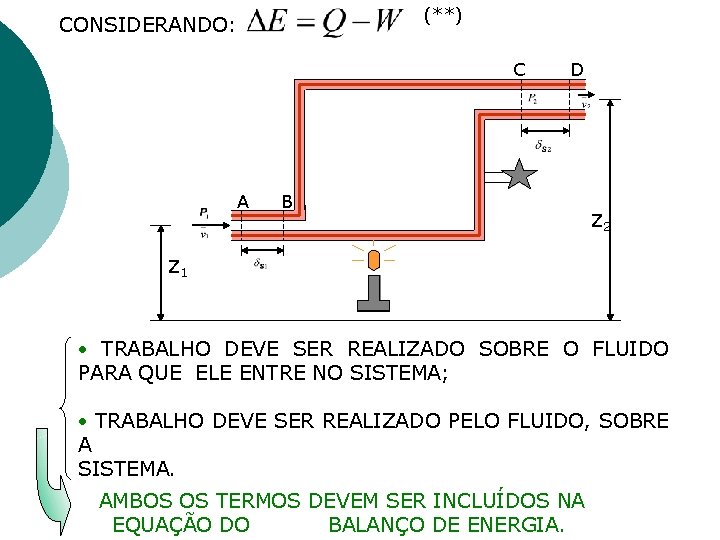

(**) CONSIDERANDO: C A D B Z 2 Z 1 TRABALHO DEVE SER REALIZADO SOBRE O FLUIDO PARA QUE ELE ENTRE NO SISTEMA; TRABALHO DEVE SER REALIZADO PELO FLUIDO, SOBRE A SISTEMA. AMBOS OS TERMOS DEVEM SER INCLUÍDOS NA EQUAÇÃO DO BALANÇO DE ENERGIA.

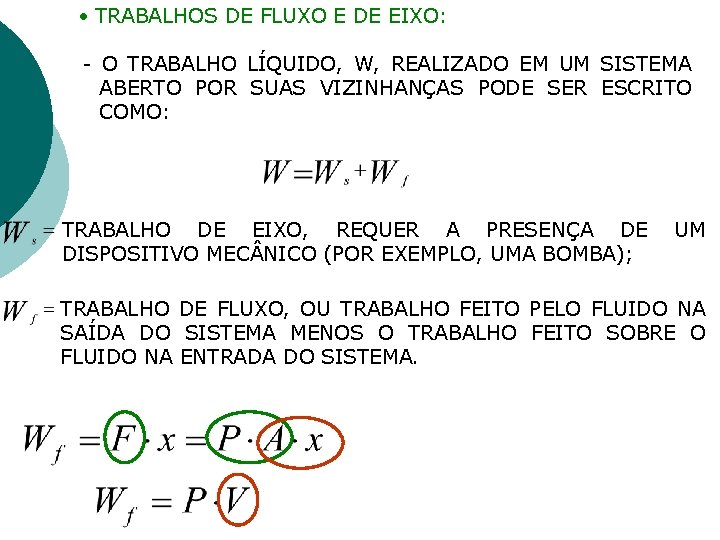

TRABALHOS DE FLUXO E DE EIXO: - O TRABALHO LÍQUIDO, W, REALIZADO EM UM SISTEMA ABERTO POR SUAS VIZINHANÇAS PODE SER ESCRITO COMO: TRABALHO DE EIXO, REQUER A PRESENÇA DE DISPOSITIVO MEC NICO (POR EXEMPLO, UMA BOMBA); UM TRABALHO DE FLUXO, OU TRABALHO FEITO PELO FLUIDO NA SAÍDA DO SISTEMA MENOS O TRABALHO FEITO SOBRE O FLUIDO NA ENTRADA DO SISTEMA.

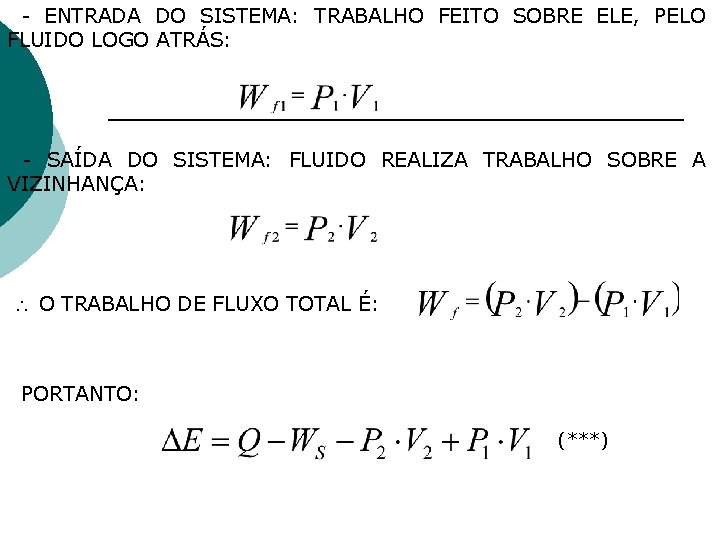

- ENTRADA DO SISTEMA: TRABALHO FEITO SOBRE ELE, PELO FLUIDO LOGO ATRÁS: - SAÍDA DO SISTEMA: FLUIDO REALIZA TRABALHO SOBRE A VIZINHANÇA: O TRABALHO DE FLUXO TOTAL É: PORTANTO: (***)

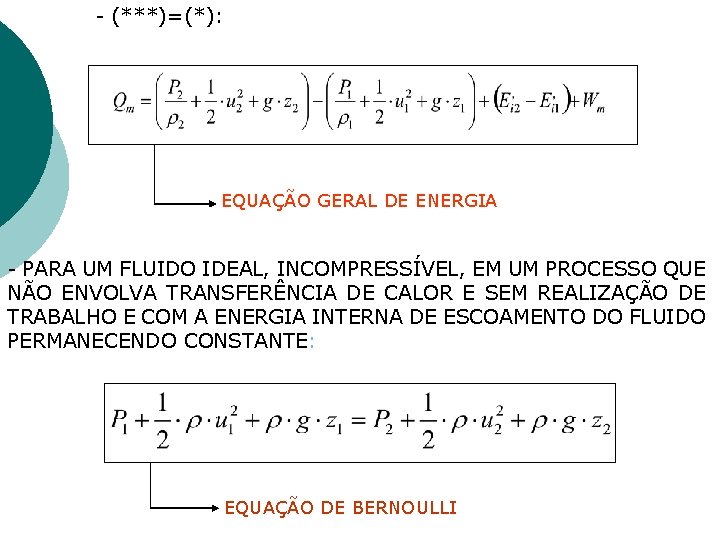

- (***)=(*): EQUAÇÃO GERAL DE ENERGIA - PARA UM FLUIDO IDEAL, INCOMPRESSÍVEL, EM UM PROCESSO QUE NÃO ENVOLVA TRANSFERÊNCIA DE CALOR E SEM REALIZAÇÃO DE TRABALHO E COM A ENERGIA INTERNA DE ESCOAMENTO DO FLUIDO PERMANECENDO CONSTANTE: EQUAÇÃO DE BERNOULLI

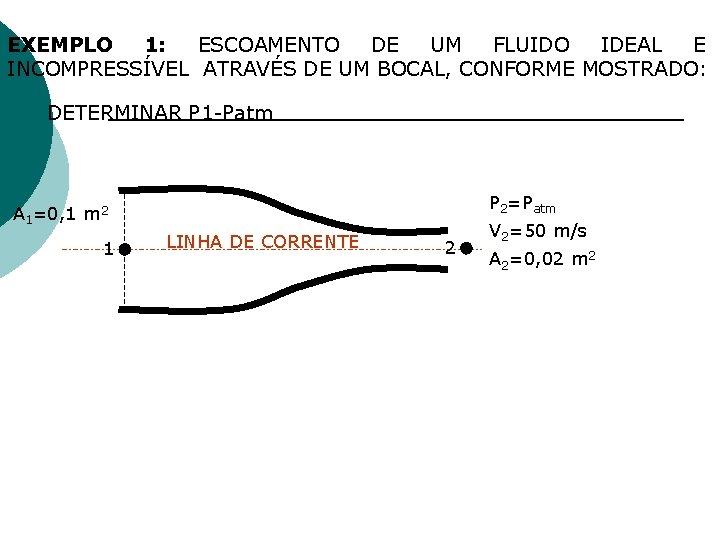

EXEMPLO 1: ESCOAMENTO DE UM FLUIDO IDEAL E INCOMPRESSÍVEL ATRAVÉS DE UM BOCAL, CONFORME MOSTRADO: DETERMINAR P 1 -Patm P 2=Patm A 1=0, 1 m 2 1 LINHA DE CORRENTE 2 V 2=50 m/s A 2=0, 02 m 2

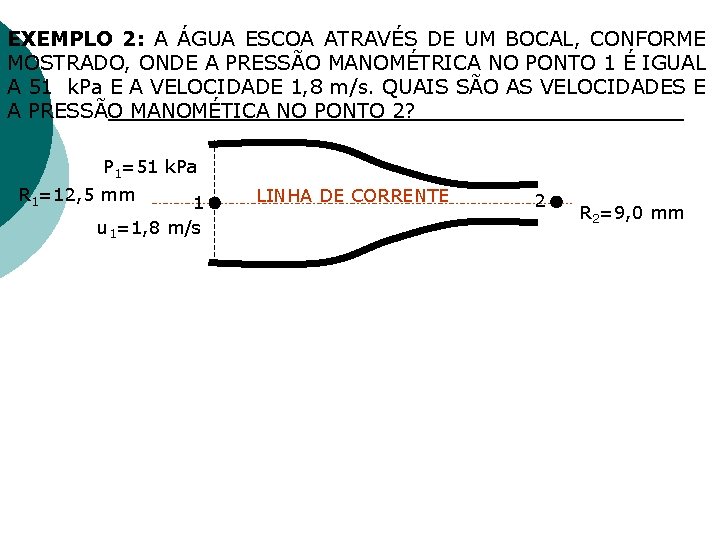

EXEMPLO 2: A ÁGUA ESCOA ATRAVÉS DE UM BOCAL, CONFORME MOSTRADO, ONDE A PRESSÃO MANOMÉTRICA NO PONTO 1 É IGUAL A 51 k. Pa E A VELOCIDADE 1, 8 m/s. QUAIS SÃO AS VELOCIDADES E A PRESSÃO MANOMÉTICA NO PONTO 2? P 1=51 k. Pa R 1=12, 5 mm 1 u 1=1, 8 m/s LINHA DE CORRENTE 2 R 2=9, 0 mm

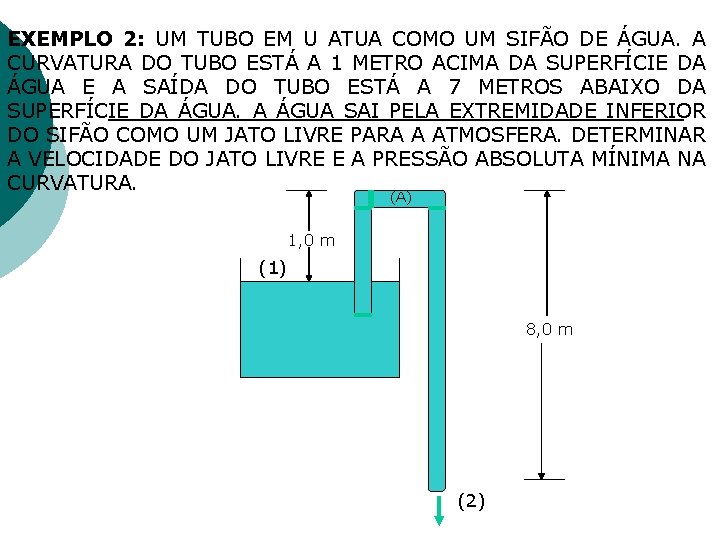

EXEMPLO 2: UM TUBO EM U ATUA COMO UM SIFÃO DE ÁGUA. A CURVATURA DO TUBO ESTÁ A 1 METRO ACIMA DA SUPERFÍCIE DA ÁGUA E A SAÍDA DO TUBO ESTÁ A 7 METROS ABAIXO DA SUPERFÍCIE DA ÁGUA SAI PELA EXTREMIDADE INFERIOR DO SIFÃO COMO UM JATO LIVRE PARA A ATMOSFERA. DETERMINAR A VELOCIDADE DO JATO LIVRE E A PRESSÃO ABSOLUTA MÍNIMA NA CURVATURA. (A) 1, 0 m (1) 8, 0 m (2)
