Disampaikan dalam pembelajaran tentang Sistem Jaringan Komputer BELAJAR

Disampaikan dalam pembelajaran tentang Sistem Jaringan Komputer BELAJAR SISTEM JARINGAN KOMPUTER Suyudi, S. Pd, MT dn Irawan J SMK Negeri 1 Kalasan Contact person 085725429009

TUJUAN : 1. 2. 3. 4. Memahami Pengertian LAN Memahami Pengertian WAN Memahami Pengertian Internet Memahami Perangkat Jaringan

Mengenal jaringan komputer � � Sebuah jaringan komputer terdiri dari 2 atau lebih perangkat (seperti workstation, printer, atau server) yang terhubung bersama dengan tujuan untuk berbagi pakai informasi, resource, atau keduanya Sebuah jaringan komputer memungkinkan seorang user berkomunikasi dengan user lain dalam jaringan yang sama dengan mengirimkan data melalui media yang menghubungkan keduanya.

PENGERTIAN LAN : Local Area Network adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil.

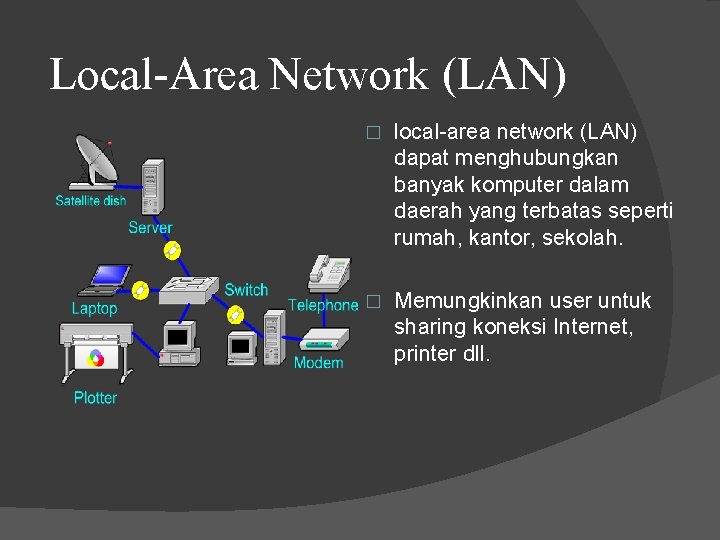

Local-Area Network (LAN) � local-area network (LAN) dapat menghubungkan banyak komputer dalam daerah yang terbatas seperti rumah, kantor, sekolah. � Memungkinkan user untuk sharing koneksi Internet, printer dll.

TIPE JARINGAN PEER TO PEER Kedudukan masing komputer dalam jaringan adalah sama. Setiap komputer dapat berlaku sebagai Klien atau Server.

Jaringan Client/Server Dirancang dimana layanan jaringan dilokasikan dilayani oleh sebuah Komputer yang di fungsikan sebagai SERVER yang melayani semua host atau klien. Di dalam Server terdiri file, print, applikasi, sekuriti, dan layanan yang lain yang terus menerus siap untuk melayani permintaan klien.

Local-Area Network (LAN) local-area network (LAN) dapat menghubungkan banyak komputer dalam daerah yang terbatas seperti rumah, kantor, sekolah. Memungkinkan user untuk sharing koneksi Internet, printer dll.

NETWORK TOPOLOGI A B Hub BUS D C A B STAR C F E MESH RING B A C D E

Topologi Jaringan SMKN 1 Kalasan Labkom 2 BP Labkom 1 Kurikulum Kantor B. Tekstil R. Guru B. Keramik B. Logam

KEMAMPUAN LAN SETIAP NODE ATAU KOMPUTER BISA : 1. KOMPUTASI SENDIRI, 2. MENGAKSES SUMBER DAYA YANG ADA SESUAI DENGAN HAK AKSES YANG TELAH DIATUR. 3. BERKOMUNIKASI DENGAN USER YANG LAIN DENGAN MENGGUNAKAN APLIKASI YANG SESUAI.

Wide Area Network (WAN) (Jaringan Area Luas) WAN DIGUNAKAN UNTUK MENGHUBUNGKAN JARINGAN LOKAL YANG SATU DENGAN JARINGAN LOKAL YANG LAIN, SEHINGGA PENGGUNA ATAU KOMPUTER DI LOKASI YANG SATU DAPAT BERKOMUNIKASI DENGAN PENGGUNA DAN KOMPUTER DI LOKASI YANG LAIN.

GAMBAR JARINGAN WAN

Antena Dan Pola Pancar

WAN Kota/Kabupaten

Wirelles Network WAN SLEMAN

Mempunyai karakteristik : Mempunyai pusat data yang lebih tinggi 2. Meliputi wilayah geografi yang lebih sempit 3. Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi 1.

PERANGKAT JARINGAN

1. MODEM (MODULATOR DEMADULATOR) Fungsi : Untuk mengkonversikan data digital ke data analog dari komputer pengguna ke komputer server melalui jalur telpon, dan sebaliknya.

JENIS MODEM ADA 2 JENIS MODEM DIAL UP : A. MODEM EKSTERNAL

B. MODEM INTERNAL

2. KABEL UTP (Unshielded Twisted Pair) Jenis kabel khusus untuk transfer data. Terdapat 8 kabel dalam kabel UTP, yaitu : 1: putih orange 5: putih biru 2: orange 6: biru 3: putih hijau 7: putih coklat 4: hijau 8: coklat

GAMBAR KABEL UTP

MODEL SAMBUNGAN 1. STRAIGHT DIGUNAKAN UNTUK SAMBUNGAN DARI CLIENT KE HUB BERBEDA) 2. CROSS DIGUNAKAN UNTUK SAMBUNGAN PC KE PC ATAU HUB KE HUB (SAMA)

Kabel Straight-through Digunakan untuk menghubungkan perangkat yang berbeda, misal : 1. PC ke HUB 2. PC ke Switch 3. Switch ke Router

Kabel Crossover Digunakan untuk menghubungkan perangkat yang sama, misal : 1. PC ke PC / Router ke Router 2. Switch ke Switch 3. HUB ke HUB

GAMBAR MODEL SAMBUNGAN

Pin kabel UTP

Standard Kabel

3. KONEKTOR ADA 2 JENIS KONEKTOR: A. RJ – 11 DIGUNAKAN UNTUK SAMBUNGAN DENGAN TELEPHONE B. RJ-45 DIGUNAKAN UNTUK SAMBUNGAN DENGAN KABEL UTP

GAMBAR KONEKTOR

4. CRIMPINGTOOL DIGUNAKAN UNTUK MEMASANG KABEL UTP DALAM KONEKTOR

5. NIC • NIC (Network Interface Card) Adalah perangkat yang dipasang pada motherboard yang menyediakan port untuk dihubungkan dengan jaringan menggunakan kabel. Sebagai penghubung antara komputer dengan jaringan (LAN).

Bridge: Switch: • Bridge menghubungkan segmen jaringan. • Bridge mempunyai kemampuan untuk memutuskan apakah sebuah paket dilewatkan ke segmen jaringan berikutnya atau tidak. • Switch mempunyai kemampuan yang lebih baik dari pada Bridge, karena mampu meneruskan paket dari host asal hanya ke host tujuan saja. • Switch menjadi populer karena meningkatkan performansi jaringan.

Router • Router lebih cerdas dari pada bridge and switch, karena mampu membuat keputusan melewatkan atau menerima paket pada salah satu port ke sebuah port lain dalam jaringan yang berbeda. • Pada router terdapat tabel routing yang berisi alamat jaringan yang terhbung dengannya sehingga keputusan melewatkan ke jaringan tujuan lebih optimal.

Server • Server adalah perangkat eksklusiv karena harus mempunyai kemampuan yang lebih tinggi dan membutuhkan perlakuan khusus. • Untuk menjaga agar server tetap bekerja normal, diperlukan perawatan yang terus-menerus.

MEMBERI IDENTITAS ( IP )

SETTING IP ADDRESS � � � Sebuah IP address adalah identitas komputer di dalam jaringan, untuk membedakan komputer satu dengan lainnya. Dengan IP Address ini maka komputer dapat terhubung dan berkomunikasi dengan komputer lainnya. IP addresses dapat di konfigurasi dengan 2 cara: 1. Manual, diisi oleh network administrator 2. Otomatis, dilakukan secara dinamis oleh Dynamic Host Configuration Protocol (DHCP) server

Default Gateway Sebuah komputer yang berada dalam sebuah segmen jaringan(subnet), membutuhkan sebuah default GATEWAY untuk dapat berhubungan dengan komputer lain yang berada di segmen jaringan berbeda. default gateway adalah interface tetangga pada komputer ROUTER yang terhubung satu segmen network ke interface host.

PENGERTIAN INTERNET : (INTERCONNECTED – NETWORKING) PENGERTIAN : ialah rangkaian komputer yang terhubung di dalam beberapa rangkaian secara global dan menggunakan TCP/IP sebagai protokol pertukaran paket (packet switching communication protocol).

SEJARAH INTERNET : Internet diawali pada tahun 1969 sebagai ARPANET, yang dibangun oleh ARPA (United States Department of Defense Advanced Research Projects Agency). Beberapa penyelidikan awal yang disumbang oleh ARPANET termasuk kaedah rangkaian tanpa-pusat (decentralised network), teori queueing, dan kaedah pertukaran paket (packet switching). Pada 1 Januari 1983, ARPANET menukar protokol rangkaian pusatnya, dari NCP ke TCP/IP. Ini merupakan awal dari Internet yang kita kenal hari ini.

SEJAK TAHUN 1990 :

MANFAAT INTERNET : 1. 2. 3. 4. 5. KOMUNIKASI MURAH SUMBER INFORMASI BESAR TANTANGAN BARU UNTUK BERUSAHA KETERBUKAAN “TANPA SENSOR” JANGKAUAN YANG TIDAK TERBATAS

CARA AKSES INTERNET 1. Dial – up 2. Jalur lebar (BROADBAND)

DIAL - UP Dial-up connection atau dial-up saja adalah akses Internet dengan menggunakan jalur telepon tetap atau telepon bergerak. Pertama-tama, komputer melalui modem melakukan pemanggilan telepon (dial-up) ke Penyelenggara Jasa Internet. Setelah terhubung maka komputer dapat segera mengakses Internet dan kemudian mengakhiri koneksi dengan memutuskan hubungan telepon.

Jalur lebar atau pita lebar (broadband) AKSES INTERNET YANG MERUPAKAN KONEKSI INTERNET TRANSMISI DATA KECEPATAN TINGGI. ADA DUA JENIS JALUR LEBAR YANG UMUM, YAITU DSL DAN KABEL MODEM, YANG MAMPU MENTRANSFER 512 KBPS ATAU LEBIH, KIRA-KIRA 9 KALI LEBIH CEPAT DARI MODEM YANG MENGGUNAKAN KABEL TELEPON STANDAR.

KESIMPULAN Kepanjangan LAN adalah : Local Area Network Pengertian LAN : Jaringan komputer yang jaringannya hanya mencakup wilayah kecil

KESIMPULAN Kepanjangan WAN adalah : Wide Area Network Pengertian WAN : Jaringan komputer yang menghubungkan antra jaringan LAN yang satu dengan jaringann LAN yang lain dalam wilayah yang lebih besar

KESIMPULAN Apa itu NIC adalah : Network Interface Card Pengertian WAN : Perangkat yang digunakan untuk menghubungkan komputer dengan jaringan.

KESIMPULAN Kepanjangan Internet adalah : Interconnected Networking Pengertian Internet : Rangkaian komputer yang terhubung di dalam beberapa rangkaian secara global dan menggunakan TCP/IP sebagai protokol pertukaran paket data(packet switching communication protocol )

KESIMPULAN Keunggulan Internet adalah : 1. Komunikasi murah 2. Sumber informasi besar 3. Tantangan baru untuk berusaha 4. Keterbukaan “tanpa sensor” 5. Jangkauan yang tidak terbatas

KESIMPULAN Perangkat Jaringan terdiri dari : 1. Modem 2. Kabel UTP 3. Konektor 4. Crimptool

KESIMPULAN Standar Warna Kabel UTP terdiri dari : 1. Orange. 2. Putih Orange 3. Hijau 4. Putih Hijau 5. Biru 6. Putih Biru 7. Coklat 8. Putih Coklat

KESIMPULAN Jenis Sambungan Kabel UTP adalah : 1. Straigh 2. Cross Pengertiannya : Straigh untuk sambungan perangkat yang berbeda Cross untuk sambungan perangkat yang sama
