DIPLOMSKA NALOGA LASERSKI RAZREZ KOVIN TER NJEGOV VPLIV

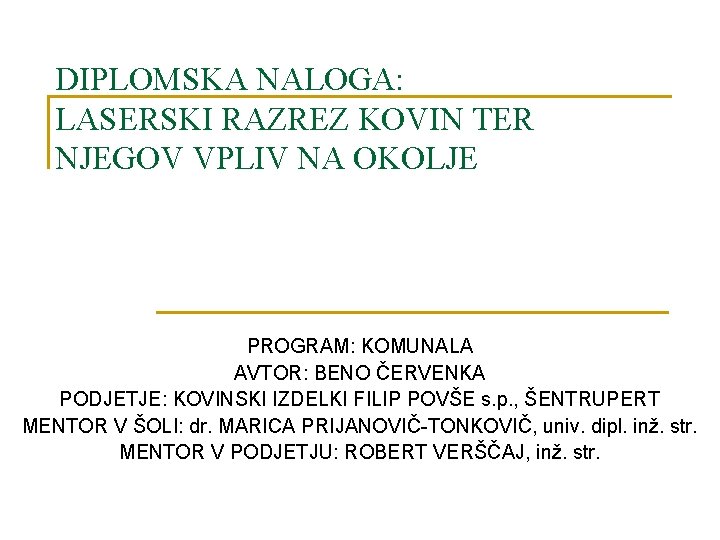

DIPLOMSKA NALOGA: LASERSKI RAZREZ KOVIN TER NJEGOV VPLIV NA OKOLJE PROGRAM: KOMUNALA AVTOR: BENO ČERVENKA PODJETJE: KOVINSKI IZDELKI FILIP POVŠE s. p. , ŠENTRUPERT MENTOR V ŠOLI: dr. MARICA PRIJANOVIČ-TONKOVIČ, univ. dipl. inž. str. MENTOR V PODJETJU: ROBERT VERŠČAJ, inž. str.

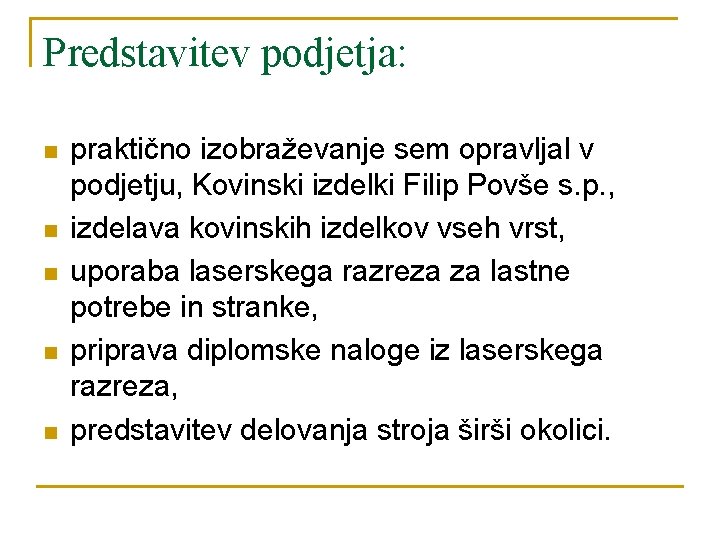

Predstavitev podjetja: n n n praktično izobraževanje sem opravljal v podjetju, Kovinski izdelki Filip Povše s. p. , izdelava kovinskih izdelkov vseh vrst, uporaba laserskega razreza za lastne potrebe in stranke, priprava diplomske naloge iz laserskega razreza, predstavitev delovanja stroja širši okolici.

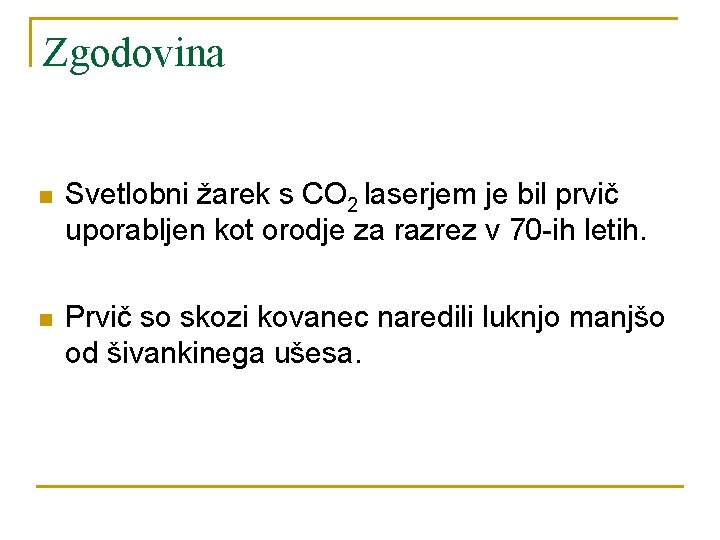

Zgodovina n Svetlobni žarek s CO 2 laserjem je bil prvič uporabljen kot orodje za razrez v 70 -ih letih. n Prvič so skozi kovanec naredili luknjo manjšo od šivankinega ušesa.

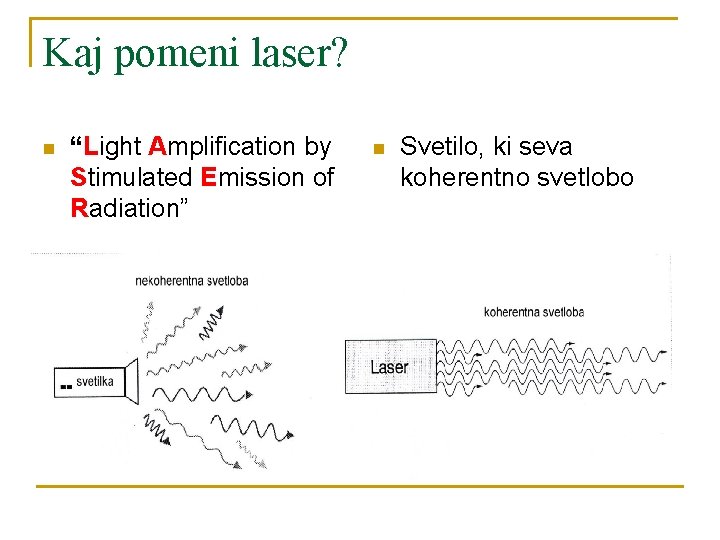

Kaj pomeni laser? n “Light Amplification by Stimulated Emission of Radiation” n Svetilo, ki seva koherentno svetlobo

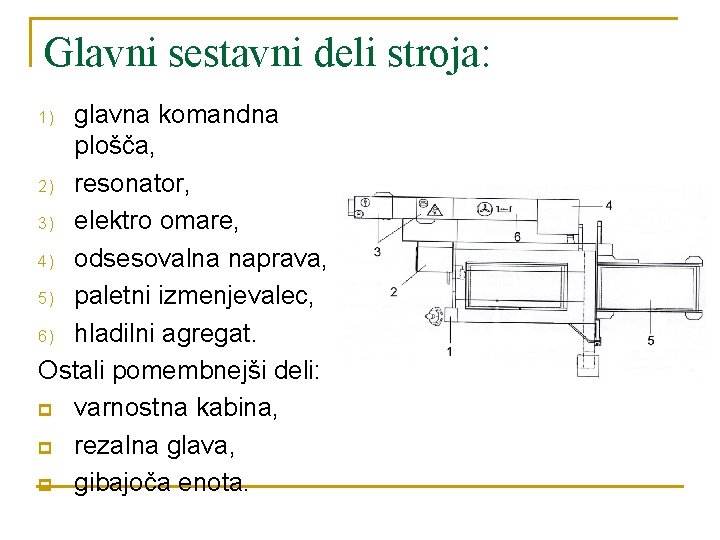

Glavni sestavni deli stroja: glavna komandna plošča, 2) resonator, 3) elektro omare, 4) odsesovalna naprava, 5) paletni izmenjevalec, 6) hladilni agregat. Ostali pomembnejši deli: p varnostna kabina, p rezalna glava, p gibajoča enota. 1)

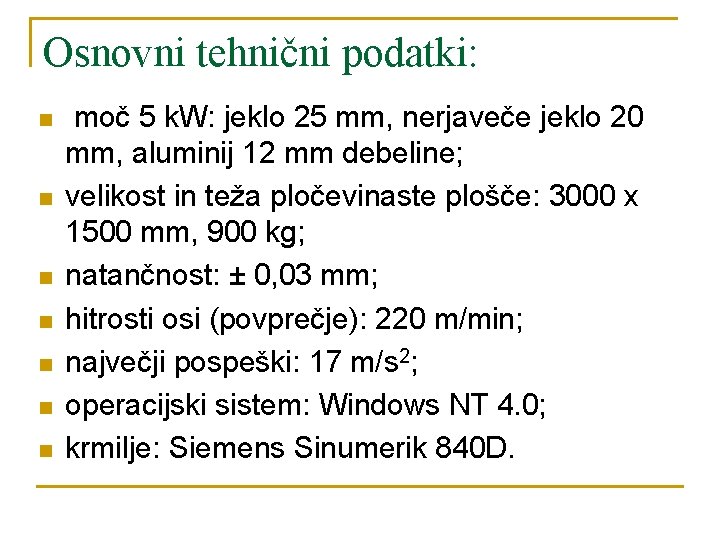

Osnovni tehnični podatki: n n n n moč 5 k. W: jeklo 25 mm, nerjaveče jeklo 20 mm, aluminij 12 mm debeline; velikost in teža pločevinaste plošče: 3000 x 1500 mm, 900 kg; natančnost: ± 0, 03 mm; hitrosti osi (povprečje): 220 m/min; največji pospeški: 17 m/s 2; operacijski sistem: Windows NT 4. 0; krmilje: Siemens Sinumerik 840 D.

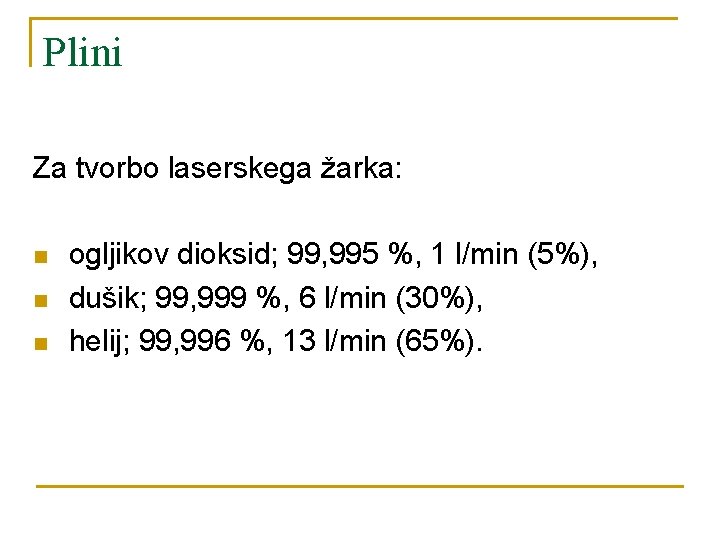

Plini Za tvorbo laserskega žarka: n n n ogljikov dioksid; 99, 995 %, 1 l/min (5%), dušik; 99, 999 %, 6 l/min (30%), helij; 99, 996 %, 13 l/min (65%).

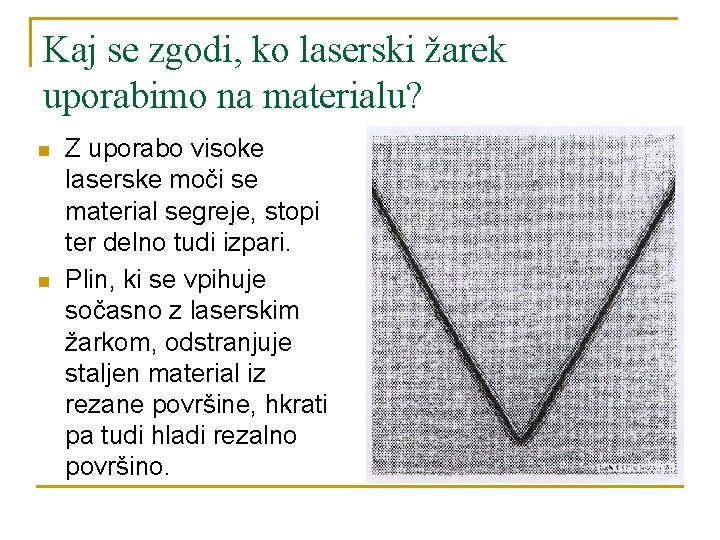

Kaj se zgodi, ko laserski žarek uporabimo na materialu? n n Z uporabo visoke laserske moči se material segreje, stopi ter delno tudi izpari. Plin, ki se vpihuje sočasno z laserskim žarkom, odstranjuje staljen material iz rezane površine, hkrati pa tudi hladi rezalno površino.

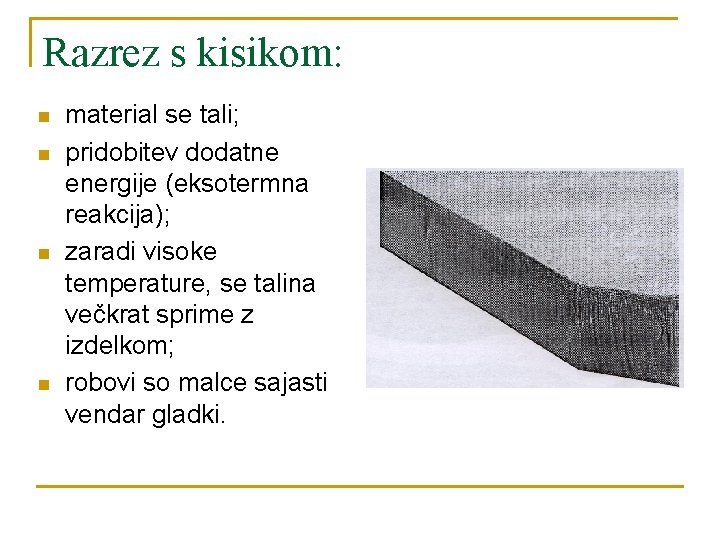

Razrez s kisikom: n n material se tali; pridobitev dodatne energije (eksotermna reakcija); zaradi visoke temperature, se talina večkrat sprime z izdelkom; robovi so malce sajasti vendar gladki.

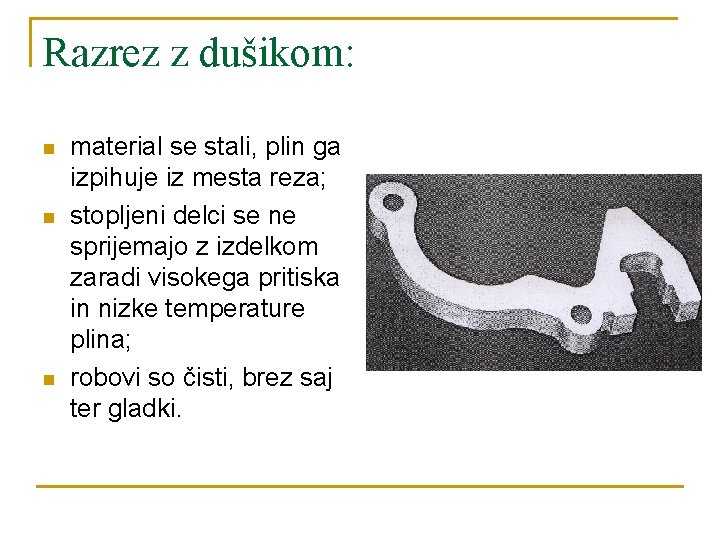

Razrez z dušikom: n n n material se stali, plin ga izpihuje iz mesta reza; stopljeni delci se ne sprijemajo z izdelkom zaradi visokega pritiska in nizke temperature plina; robovi so čisti, brez saj ter gladki.

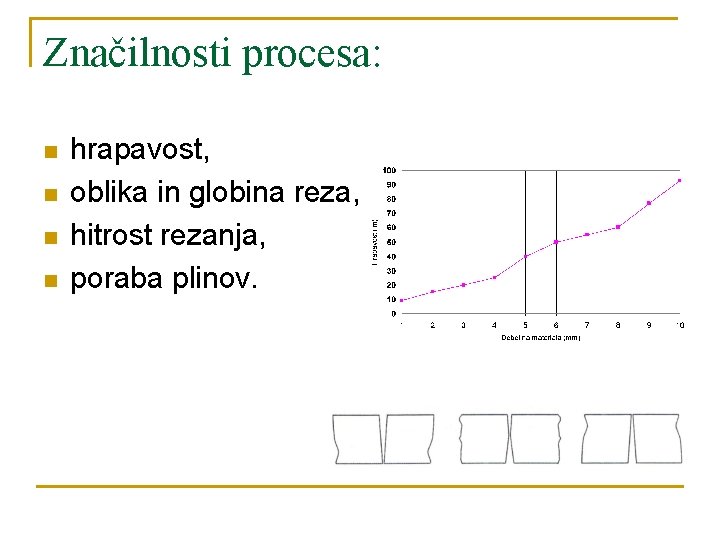

Značilnosti procesa: n n hrapavost, oblika in globina reza, hitrost rezanja, poraba plinov.

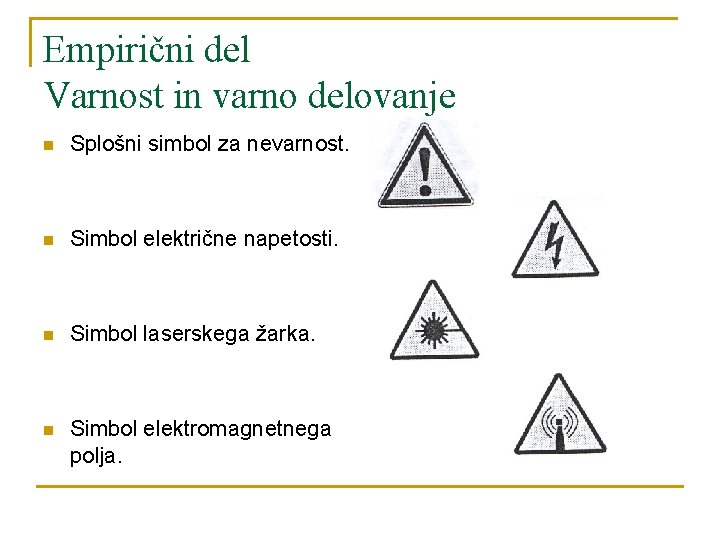

Empirični del Varnost in varno delovanje n Splošni simbol za nevarnost. n Simbol električne napetosti. n Simbol laserskega žarka. n Simbol elektromagnetnega polja.

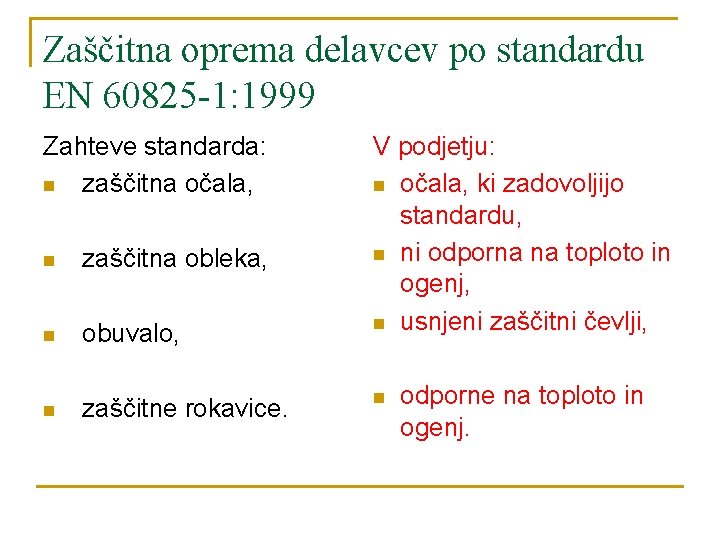

Zaščitna oprema delavcev po standardu EN 60825 -1: 1999 Zahteve standarda: n zaščitna očala, n zaščitna obleka, n obuvalo, n zaščitne rokavice. V podjetju: n očala, ki zadovoljijo standardu, n ni odporna na toploto in ogenj, n usnjeni zaščitni čevlji, n odporne na toploto in ogenj.

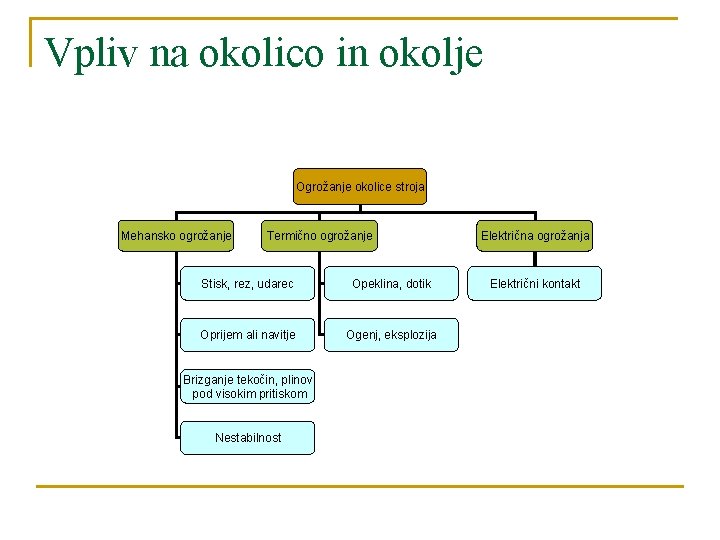

Vpliv na okolico in okolje Ogrožanje okolice stroja Mehansko ogrožanje Termično ogrožanje Stisk, rez, udarec Opeklina, dotik Oprijem ali navitje Ogenj, eksplozija Brizganje tekočin, plinov pod visokim pritiskom Nestabilnost Električna ogrožanja Električni kontakt

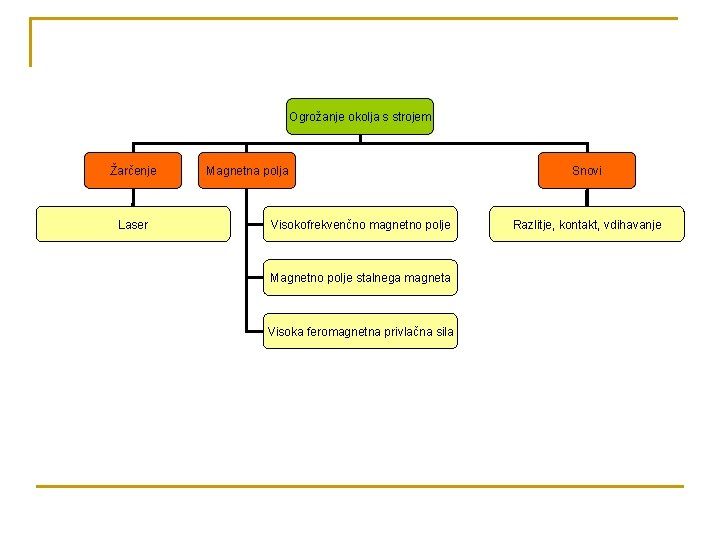

Ogrožanje okolja s strojem Žarčenje Laser Magnetna polja Visokofrekvenčno magnetno polje Magnetno polje stalnega magneta Visoka feromagnetna privlačna sila Snovi Razlitje, kontakt, vdihavanje

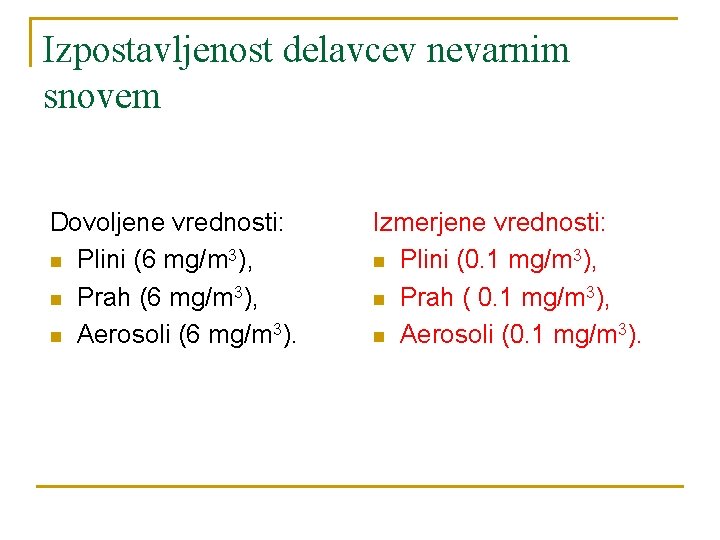

Izpostavljenost delavcev nevarnim snovem Dovoljene vrednosti: n Plini (6 mg/m 3), n Prah (6 mg/m 3), n Aerosoli (6 mg/m 3). Izmerjene vrednosti: n Plini (0. 1 mg/m 3), n Prah ( 0. 1 mg/m 3), n Aerosoli (0. 1 mg/m 3).

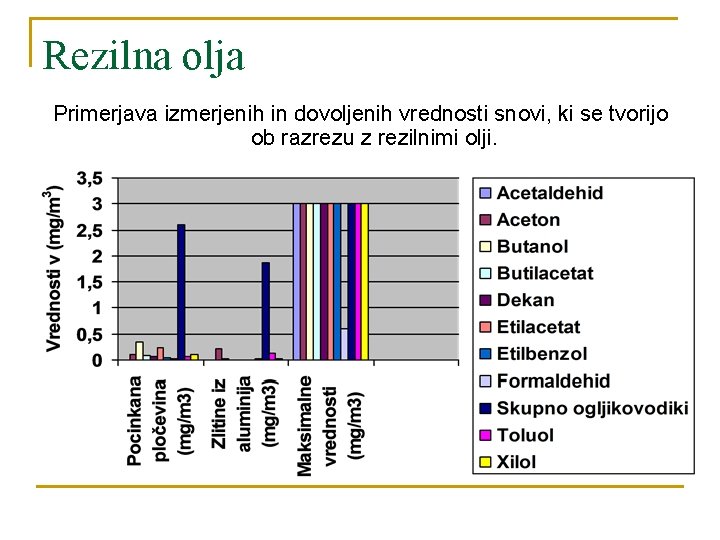

Rezilna olja Primerjava izmerjenih in dovoljenih vrednosti snovi, ki se tvorijo ob razrezu z rezilnimi olji.

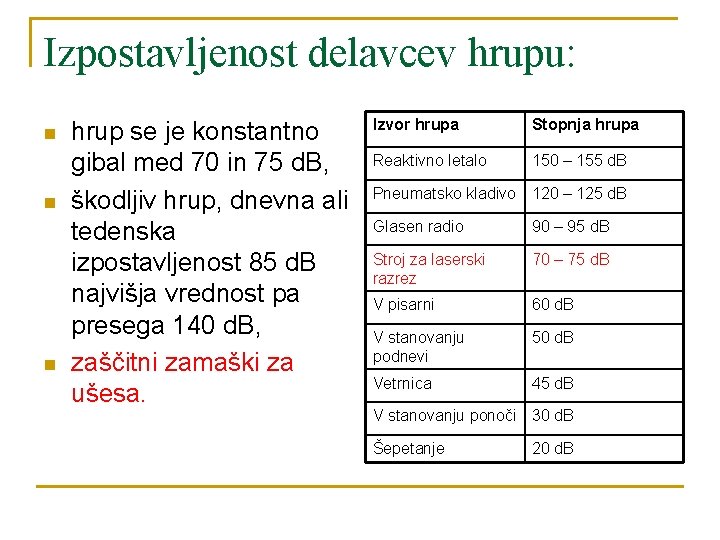

Izpostavljenost delavcev hrupu: n n n hrup se je konstantno gibal med 70 in 75 d. B, škodljiv hrup, dnevna ali tedenska izpostavljenost 85 d. B najvišja vrednost pa presega 140 d. B, zaščitni zamaški za ušesa. Izvor hrupa Stopnja hrupa Reaktivno letalo 150 – 155 d. B Pneumatsko kladivo 120 – 125 d. B Glasen radio 90 – 95 d. B Stroj za laserski razrez 70 – 75 d. B V pisarni 60 d. B V stanovanju podnevi 50 d. B Vetrnica 45 d. B V stanovanju ponoči 30 d. B Šepetanje 20 d. B

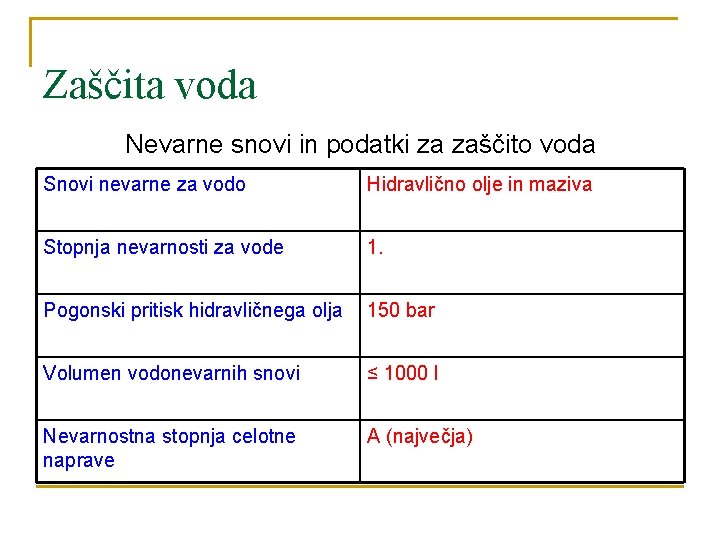

Zaščita voda Nevarne snovi in podatki za zaščito voda Snovi nevarne za vodo Hidravlično olje in maziva Stopnja nevarnosti za vode 1. Pogonski pritisk hidravličnega olja 150 bar Volumen vodonevarnih snovi ≤ 1000 l Nevarnostna stopnja celotne naprave A (največja)

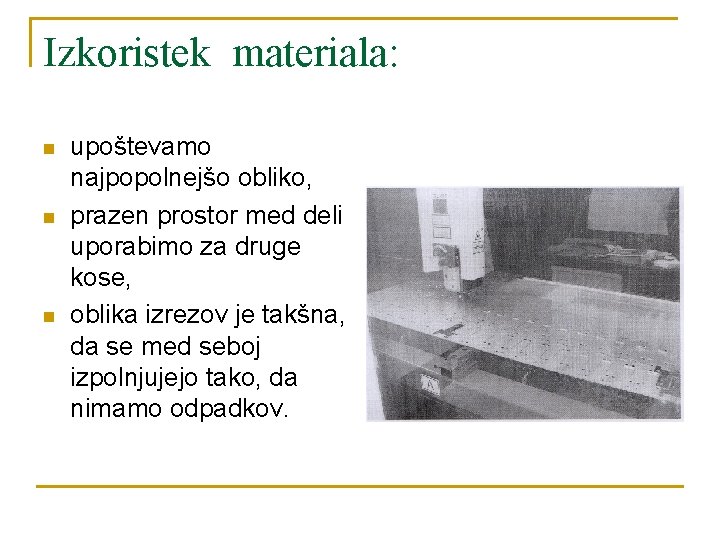

Izkoristek materiala: n n n upoštevamo najpopolnejšo obliko, prazen prostor med deli uporabimo za druge kose, oblika izrezov je takšna, da se med seboj izpolnjujejo tako, da nimamo odpadkov.

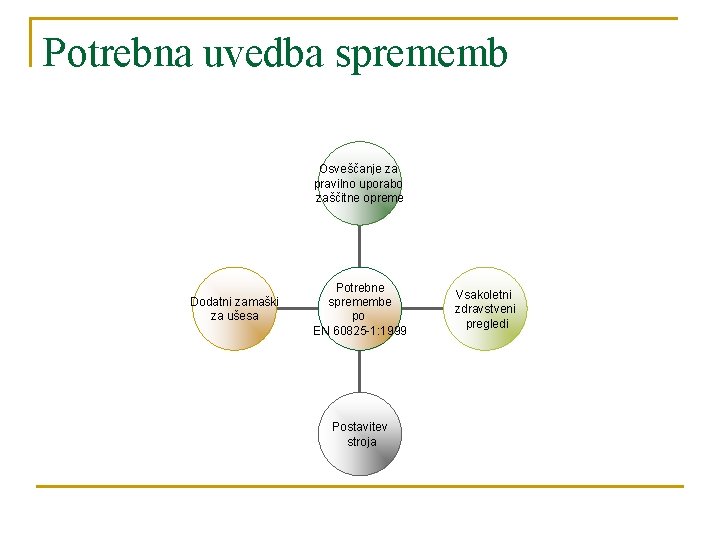

Potrebna uvedba sprememb Osveščanje za pravilno uporabo zaščitne opreme Dodatni zamaški za ušesa Potrebne spremembe po EN 60825 -1: 1999 Postavitev stroja Vsakoletni zdravstveni pregledi

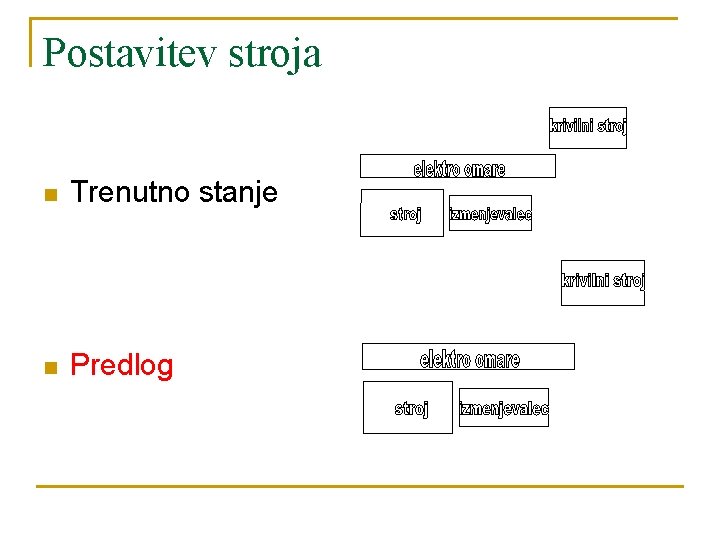

Postavitev stroja n Trenutno stanje n Predlog

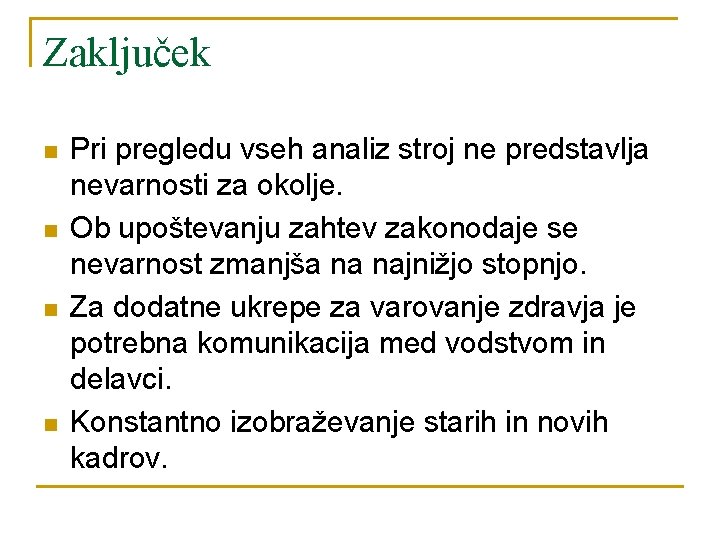

Zaključek n n Pri pregledu vseh analiz stroj ne predstavlja nevarnosti za okolje. Ob upoštevanju zahtev zakonodaje se nevarnost zmanjša na najnižjo stopnjo. Za dodatne ukrepe za varovanje zdravja je potrebna komunikacija med vodstvom in delavci. Konstantno izobraževanje starih in novih kadrov.

Hvala za pozornost!
