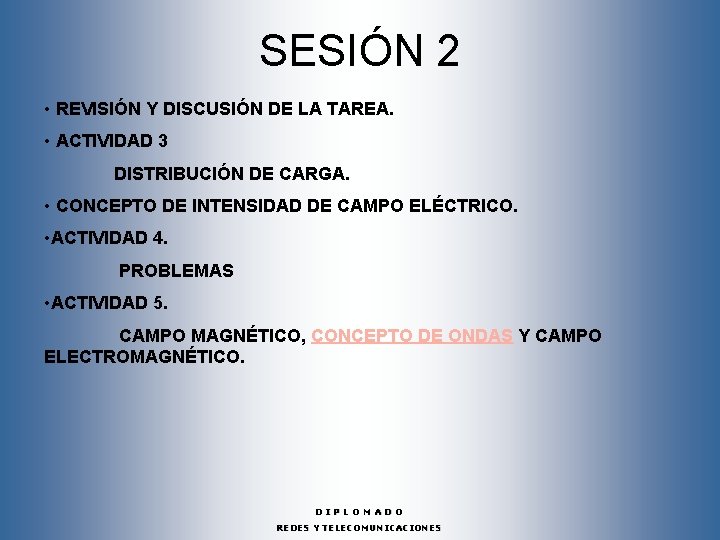

SESIÓN 2 • REVISIÓN Y DISCUSIÓN DE LA TAREA. • ACTIVIDAD 3 DISTRIBUCIÓN DE CARGA. • CONCEPTO DE INTENSIDAD DE CAMPO ELÉCTRICO. • ACTIVIDAD 4. PROBLEMAS • ACTIVIDAD 5. CAMPO MAGNÉTICO, CONCEPTO DE ONDAS Y CAMPO ELECTROMAGNÉTICO. DIPLOMADO REDES Y TELECOMUNICACIONES

REVISIÓN DE TAREA

ACTIVIDAD 3 Lea cuidadosamente el documento 1. Defina en equipos el concepto DISTRIBUCIÓN DE CARGA ELÉCTRICA

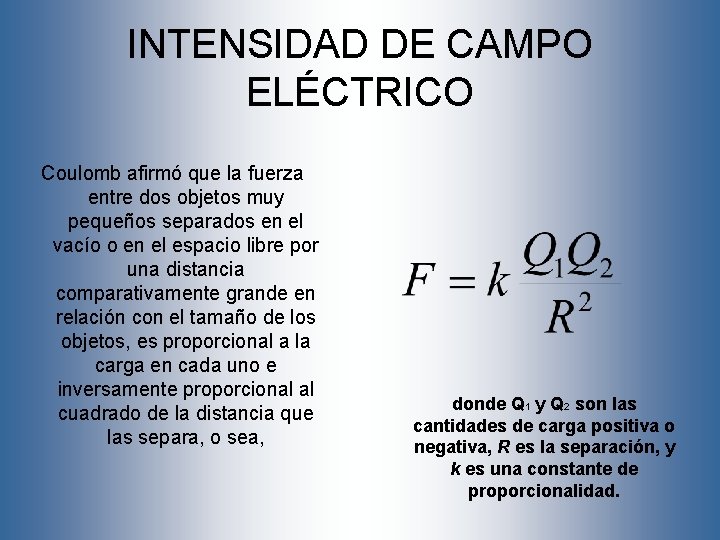

INTENSIDAD DE CAMPO ELÉCTRICO Coulomb afirmó que la fuerza entre dos objetos muy pequeños separados en el vacío o en el espacio libre por una distancia comparativamente grande en relación con el tamaño de los objetos, es proporcional a la carga en cada uno e inversamente proporcional al cuadrado de la distancia que las separa, o sea, donde Q 1 y Q 2 son las cantidades de carga positiva o negativa, R es la separación, y k es una constante de proporcionalidad.

Q se mide en Coulombs (C), R en metros (m) y la fuerza en Newtons (N). Esto cumple si la constante k se escribe como La constante e 0 es llamada permitividad del espacio libre y tiene una magnitud medida en Farads por cada metro (F/m), F/m

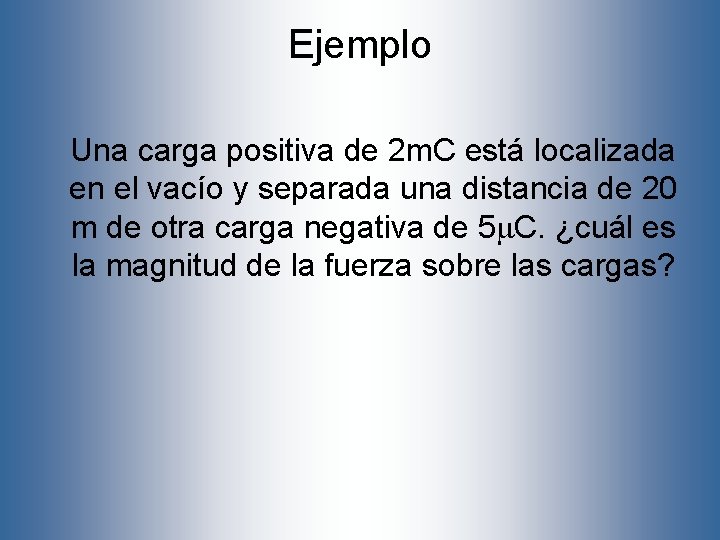

Ejemplo Una carga positiva de 2 m. C está localizada en el vacío y separada una distancia de 20 m de otra carga negativa de 5 m. C. ¿cuál es la magnitud de la fuerza sobre las cargas?

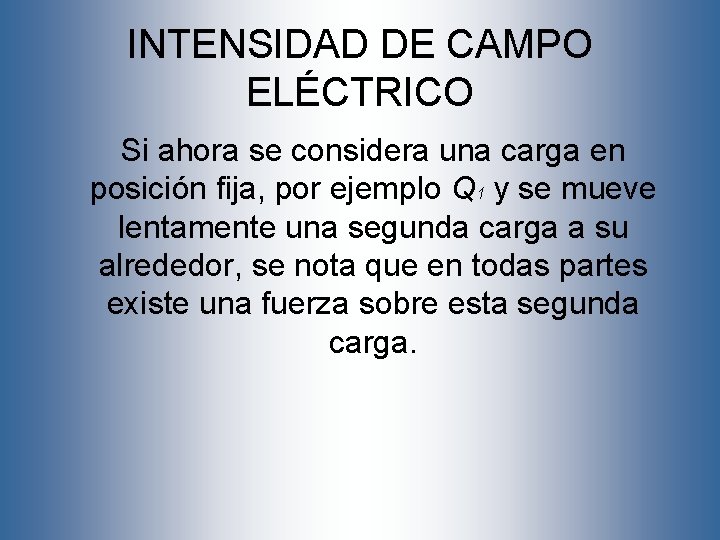

INTENSIDAD DE CAMPO ELÉCTRICO Si ahora se considera una carga en posición fija, por ejemplo Q 1 y se mueve lentamente una segunda carga a su alrededor, se nota que en todas partes existe una fuerza sobre esta segunda carga.

Esta segunda carga pone de manifiesto la existencia de un campo de fuerza. A esta segunda carga se le llama carga de prueba Qt. La fuerza sobre ella está dada por la ley de Coulomb. Si se escribe esta fuerza como una fuerza por unidad de carga; se obtiene La cantidad en el lado derecho es función únicamente de de Q 1 y del segmento de línea dirigido desde Q 1 a la posición de la carga prueba. Se trata de un vector campo al cual se le llama intensidad de campo eléctrico

Quedando R es una distancia desde el punto donde se localiza la carga puntual Q, hasta el punto en el cual se desea conocer E.

• Ejemplo Una señal se transmite desde una antena situada en el techo de un edificio y tiene una carga de 3 E-9 C. El receptor, situado a 30 m de la antena, tiene una carga de 2 E-9 C, ¿Con qué intensidad de campo eléctrico se recibe la señal?

ACTIVIDAD 4 problemas 1. Dos cargas de igual magnitud se encuentran separadas por una distancia de 1 Km. a) Calcule la fuerza que existe entre las dos cargas y b) la intensidad de campo eléctrico que produce. Q=3 E-8 Dos cargas Q 1= -8 m. C y Q 2=12 m. C, están separadas por una distancia de 120 mm en el aire a) ¿Cuál es la fuerza resultante sobre una tercera carga Q 3= -4 m. C colocada en el punto medio de la distancia entre las otras dos cargas? b) ¿Cuál es la intensidad de campo de Q 1 a Q 2, de Q 1 a Q 3 y de c) Q 3 a Q 2 y de Q 3 a Q 1? Q 1 Q 3 + Q 2

ACTIVIDAD 5 De acuerdo al documento 2, defina campo magnético y campo electromagnético.
