Dipôle LC Tension u. C Intensité i temps Oscillations électriques libres et non amorties

Le condensateur est chargé - L’interrupteur est ouvert q = Q - q_ = -Q + Sens conventionnel + + _ _ Ét at in iti al u. C = E i=0 u. C = E q=Q=C E u. C i t

On ferme l’interrupteur Le condensateur commence à se décharger q i - q_ + + + _ _ u. C > 0 ; u. C décroît de E à 0 i<0 ; i passe lentement de 0 à -Imax q > 0 ; q décroît de Q à 0 u. C i t

Le condensateur est complètement déchargé Un courant d’intensité Imax circule dans le sens indiqué q=0 -q = 0 i À ce ti ns ta nt u. C = 0 i = - Imax q=0 u. C i t

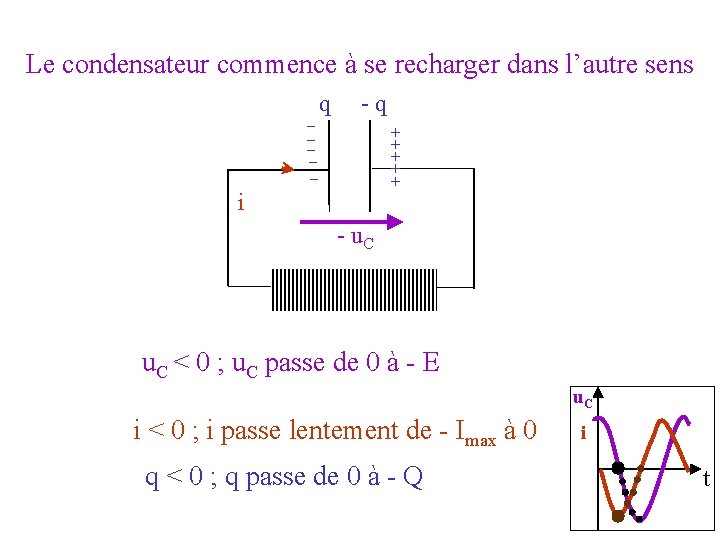

Le condensateur commence à se recharger dans l’autre sens _ _ _ q -q + + + i - u. C < 0 ; u. C passe de 0 à - E u. C i < 0 ; i passe lentement de - Imax à 0 q < 0 ; q passe de 0 à - Q i t

Le condensateur est rechargé en sens inverse Le circuit est fermé - Plus aucun courant ne circule q = _-Q -q = Q _ _ + + + À ce ti ns ta nt - u. C = -E i=0 q = -Q u. C i t

Le condensateur commence à se décharger à nouveau i _ _ _ q -q + + + - u. C passe de -E à 0 i passe lentement de 0 à Imax q passe de -Q à 0 u. C i t

Le condensateur est complètement déchargé Un courant Imax circule dans le sens indiqué q=0 -q = 0 i À ce ti ns ta nt u. C = 0 I = Imax q=0 u. C i t

Le condensateur commence à se recharger q -q _ _ _ + + + i u. C > 0 ; u. C passe de 0 à E i > 0 ; i passe lentement de Imax à 0 q > 0 ; q passe de 0 à Q u. C i t

Le condensateur est chargé - L’interrupteur est fermé q = Q - q_ = -Q O n l’é re ta tro ti u ni ve tia l + Sens conventionnel + + _ _ u. C = E i=0 q=Q=C E u. C i t
