DIODO ZENER El diodo Zener es un tipo

DIODO ZENER

El diodo Zener es un tipo especial de diodo, que siempre se utiliza polarizado inversamente. En este caso, para aprovechar las características del Zener, la corriente debe circular en contra

Funcionamiento SI EL DIODO ZENER SE POLARIZA EN SENTIDO DIRECTO SE COMPORTA COMO UN DIODO COMÚN Y CONDUCE. SI EL DIODO ZENER SE POLARIZADA INVERSAMENTE, ESTE NO CONDUCE MIENTRAS EL VOLTAJE APLICADO SEA MENOR AL VOLTAJE DEL ZENER. UNA VEZ QUE ESTE VOLTAJE SE HAYA ALCANZADO, UNA CORRIENTE FLUYE DE CÁTODO A ÁNODO (COMO SE MUESTRA EN LA IMAGEN Y SE

Curva característica del diodo Zener.

Aplicaciones del diodo Zener. • Una de las aplicaciones más usadas del diodo Zener es como referencia de voltaje, y como este objetivo se usa en muchos circuitos. • Como regulador de voltaje: Un regulador de voltaje con diodo zener ideal mantiene un voltaje predeterminado fijo a su salida, sin importar las variaciones de voltaje en la fuente de alimentación y/o las variaciones de corriente en la carga.

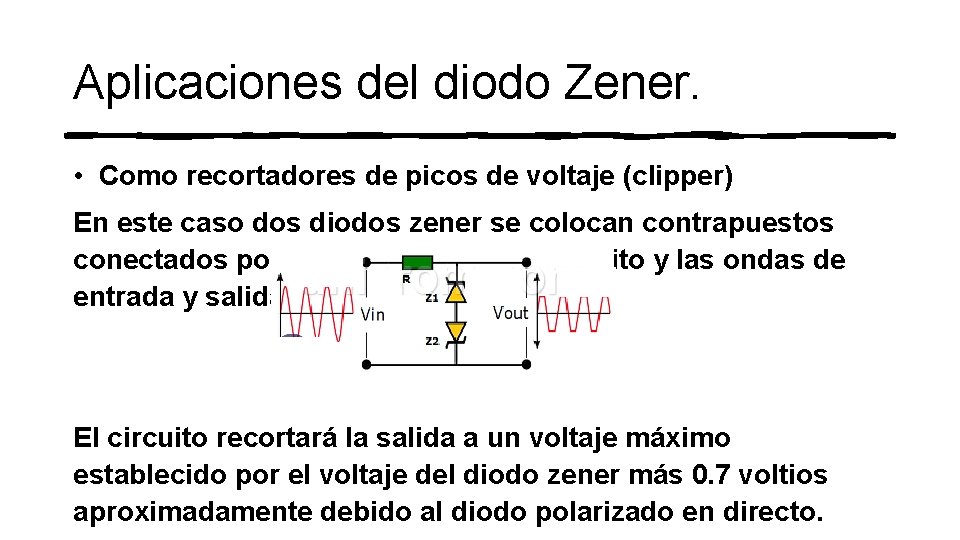

Aplicaciones del diodo Zener. • Como recortadores de picos de voltaje (clipper) En este caso dos diodos zener se colocan contrapuestos conectados por los ánodos. Ver el circuito y las ondas de entrada y salida. El circuito recortará la salida a un voltaje máximo establecido por el voltaje del diodo zener más 0. 7 voltios aproximadamente debido al diodo polarizado en directo.

Aplicaciones del diodo Zener. • Como desplazador de voltaje Este circuito reduce el voltaje que se pone en su entrada en la cantidad de voltios que tiene el zener. Si el voltaje de entrada es de 15 voltios y el voltaje del Zener es de 6 voltios, el voltaje en la salida es 9 voltios. Desplazador de voltaje con diodo zener

DIODOS LED

DIODOS LED El diodo emisor de luz o LED (lightemitting diode) es un fuente de luz que emite fotones cuando se recibe una corriente eléctrica de muy baja intensidad. El LED por lo general se encierra en un material plástico de color que acentúa la longitud de onda generada por el diodo y ayuda a enfocar la luz en un haz.

¿ Cómo funciona? Al polarizar directamente el diodo led se provoca una producción de fotones como consecuencia de la recombinación entre electrones y huecos. Se debe considerar que la intensidad de la luz se relaciona con la cantidad de corriente que fluye a través del dispositivo, así también una relación en la longitud de onda que corresponde a cada color.

Partes de un led común Tomamos como referencia un led que comúnmente podemos encontrar o comprar en cualquier tienda de electrónica, podemos observar que consta de 10 partes. • Encapsulado de resina epoxy. • Diodo semiconductor emisor de luz. • Copa reflectora o cavidad reflectante • Yunque • Poste • Base Plana(identifica la terminal negativa o cátodo). • Terminal de conexión (Negativo o cátodo) • Terminal de conexión (positivo o ánodo) • Cable de unión o bigote (Alambre muy fino)

Polaridad de un diodo led Un diodo LED únicamente puede ser polarizado directamente, esto quiere decir que conduce corriente y emite luz, mientras que al ser polarizado inversamente no conduce corriente y

Algunas consideraciones aproximadas para el valor de tensión dependiendo del color son:

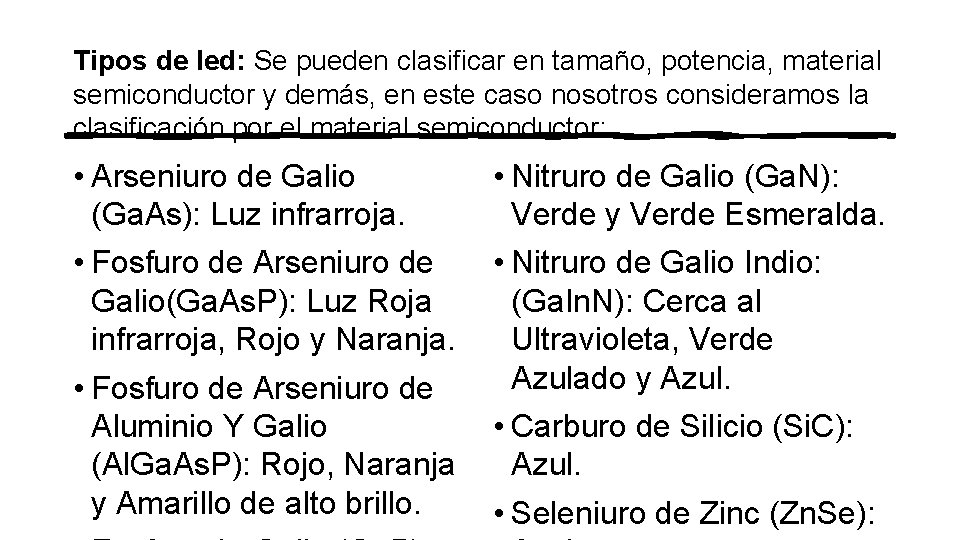

Tipos de led: Se pueden clasificar en tamaño, potencia, material semiconductor y demás, en este caso nosotros consideramos la clasificación por el material semiconductor: • Arseniuro de Galio (Ga. As): Luz infrarroja. • Fosfuro de Arseniuro de Galio(Ga. As. P): Luz Roja infrarroja, Rojo y Naranja. • Fosfuro de Arseniuro de Aluminio Y Galio (Al. Ga. As. P): Rojo, Naranja y Amarillo de alto brillo. • Nitruro de Galio (Ga. N): Verde y Verde Esmeralda. • Nitruro de Galio Indio: (Ga. In. N): Cerca al Ultravioleta, Verde Azulado y Azul. • Carburo de Silicio (Si. C): Azul. • Seleniuro de Zinc (Zn. Se):

Características LED

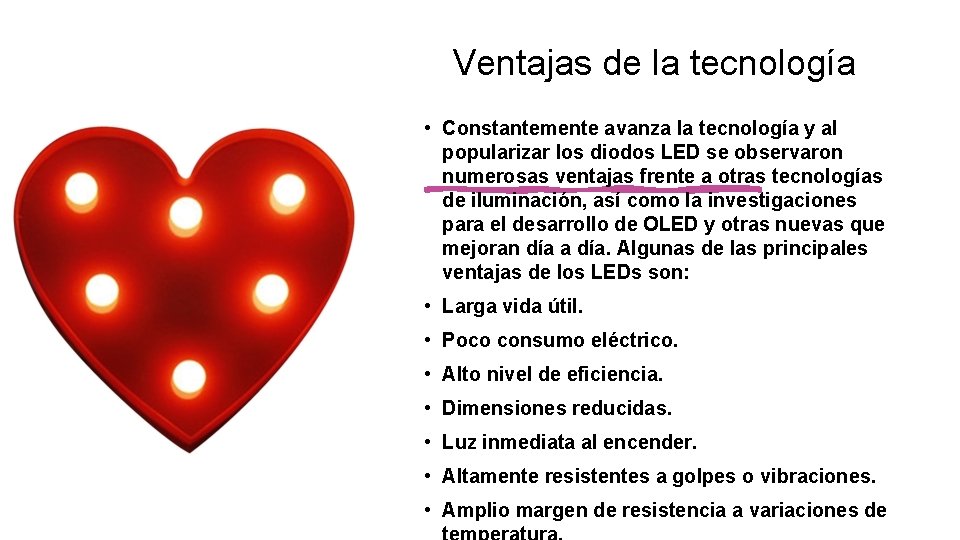

Ventajas de la tecnología • Constantemente avanza la tecnología y al popularizar los diodos LED se observaron numerosas ventajas frente a otras tecnologías de iluminación, así como la investigaciones para el desarrollo de OLED y otras nuevas que mejoran día a día. Algunas de las principales ventajas de los LEDs son: • Larga vida útil. • Poco consumo eléctrico. • Alto nivel de eficiencia. • Dimensiones reducidas. • Luz inmediata al encender. • Altamente resistentes a golpes o vibraciones. • Amplio margen de resistencia a variaciones de
