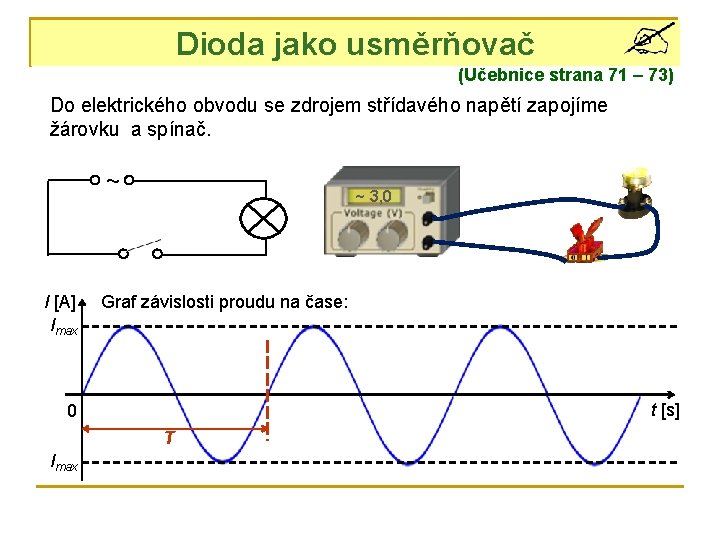

Dioda jako usměrňovač (Učebnice strana 71 – 73) Do elektrického obvodu se zdrojem střídavého napětí zapojíme žárovku a spínač. ~ I [A] Imax ~ 3, 0 Graf závislosti proudu na čase: t [s] 0 T Imax

Do elektrického obvodu se zdrojem střídavého napětí, žárovkou a spínačem zapojíme diodu. ~ ~ 3, 0 Žárovka svítí méně. Diodou prochází proud pouze v propustném směru, to je pouze v jedné půlperiodě, druhým směrem proud neprochází. I [A] Imax 0 Imax Graf závislosti proudu na čase: T Směr proudu se nemění, mění se ale jeho velikost. Tento proud nazýváme tepavý proud. Dioda pracuje jako jednosměrný usměrňovač. t [s]

Do elektrického obvodu se zdrojem střídavého napětí, žárovkou a spínačem zapojíme diodu v opačném směru. ~ ~ 3, 0 Diodou prochází proud pouze v propustném směru, to je pouze v jedné půlperiodě, druhým směrem proud neprochází. Proud ale prochází opačným směrem. I [A] Imax Graf závislosti proudu na čase: Směr proudu se nemění, mění se ale jeho velikost. Proud prochází opačným směrem. I v tomto případě se jedná o tepavý proud. Dioda pracuje jako jednosměrný usměrňovač. t [s] 0 Imax T

Průchod proudu v obou půlperiodách střídavého proudu umožňuje zapojení čtyř diod – Grätzovo (můstkové) zapojení. ~ ~ 3, 0 Diodami prochází proud pouze v propustném směru, proud prochází v obou půlperiodách. Směr proudu v žárovce se nemění. Jde o dvoucestné usměrnění proudu. I [A] Imax 0 Graf závislosti proudu na čase: T t [s] Časové intervaly, ve kterých diody nepropouštějí proud existují proto, že diodou v propustném směru při napětí menším než asi 6 V proud neprochází.

Průběh dvojcestně usměrněného proudu Směr proudu v žárovce se nemění. Diody se používají k usměrnění proudu např. v drobné spotřební elektronice, v nabíječkách akumulátorů, v některých elektrických lokomotivách nebo v zařízeních k získání stejnosměrného proudu provoz tramvají a trolejbusů. Je-li dioda zapojena do elektrického obvodu se zdrojem střídavého napětí, prochází obvodem stejnosměrný proud. Proto se diody používají k usměrnění střídavého proudu. Pracují jako jednocestné usměrňovače nebo dvojcestné usměrňovače.

~ Graf závislosti proudu na čase: ~ ~ jednocestně usměrněný proud – tepavý proud ~ dvoucestné usměrnění proudu Otázky a úlohy k opakování – učebnice strana 73.
