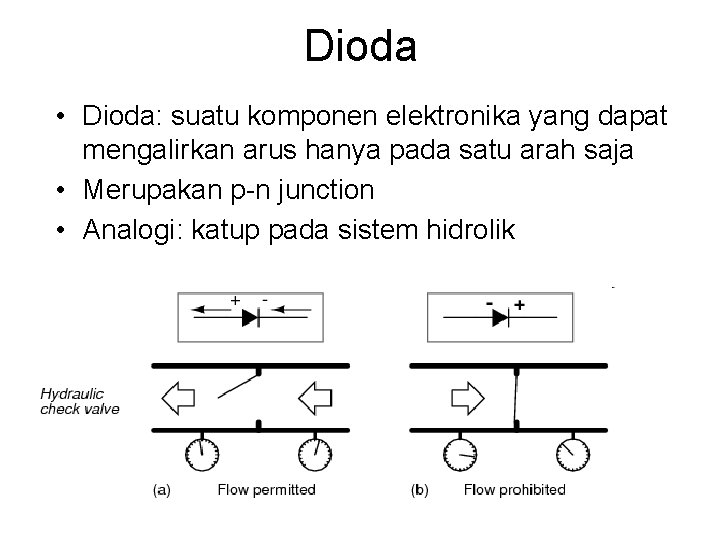

Dioda • Dioda: suatu komponen elektronika yang dapat mengalirkan arus hanya pada satu arah saja • Merupakan p-n junction • Analogi: katup pada sistem hidrolik

Simbol

Panjar maju • Pada panjar maju (forward bias) dioda mengalirkan arus

Panjar Mundur • Pada panjar mundur (reverse bias) dioda tidak mengalirkan arus

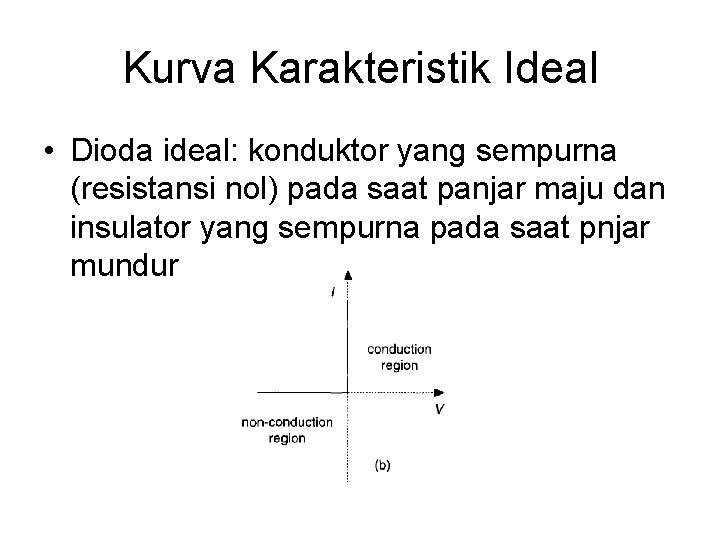

Kurva Karakteristik Ideal • Dioda ideal: konduktor yang sempurna (resistansi nol) pada saat panjar maju dan insulator yang sempurna pada saat pnjar mundur

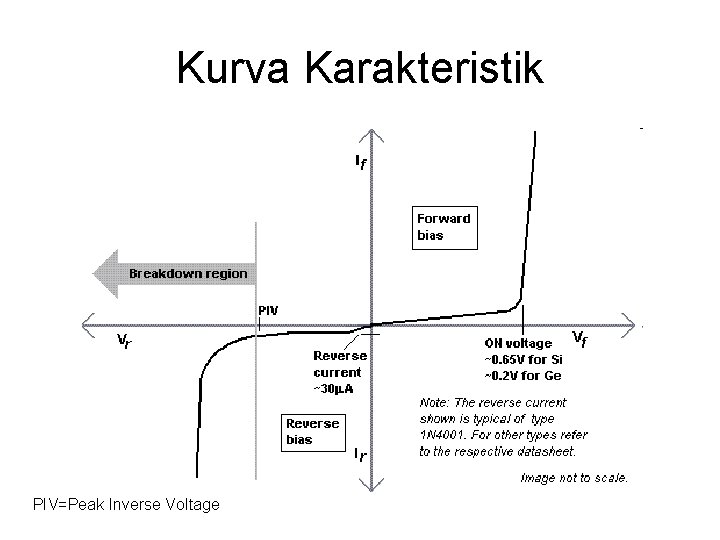

Kurva Karakteristik PIV=Peak Inverse Voltage

Jenis Dioda • Jenis Dioda a. l: 1. Dioda penyearah (rectifier) 2. Dioda Zener 3. Light Emitting Diode 4. Photodiode 5. Varactor 6. Schottky

Dioda Zener • Dioda yang dibuat untuk bekerja pada daerah breakdown • Digunakan sebagai regulator tegangan

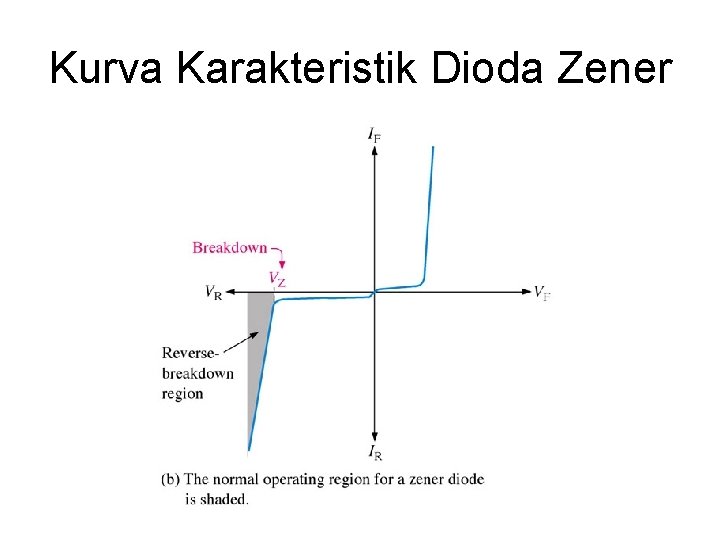

Kurva Karakteristik Dioda Zener

LED • Pada saat dioda diberi panjar maju elektron melewati junction dan akan jatuh kedalam hole. Pada saat rekombinasi tersebut ada energi yang dipancarkan dalam bentuk cahaya. • Dengan menggunakan bahan pembuatan Led dari material yang berbeda (mis: gallium, arsenide, phospor) dapat dibuat LED yang memancarkan cahaya berwarna hijau, kuning, merah, infra merah dll. • Fungsi: display peralatan, mesin hitung, sistem alarm, dll

Photodiode • Dioda yang berfungsi mengkonversi cahaya menjadi arus listrik • Jika cahaya mengenai junction dari photodiode yang dipanjar mundur, akan dihasilkan pasangan elektron dan lubang pada lapisan pengosongan. Makin kuat cahaya makin banyak jumlah pembawa makin besar arus reserve • Aplikasi: pengukur cahaya (mis: pada kamera), smoke detector, remote control receiver, dll

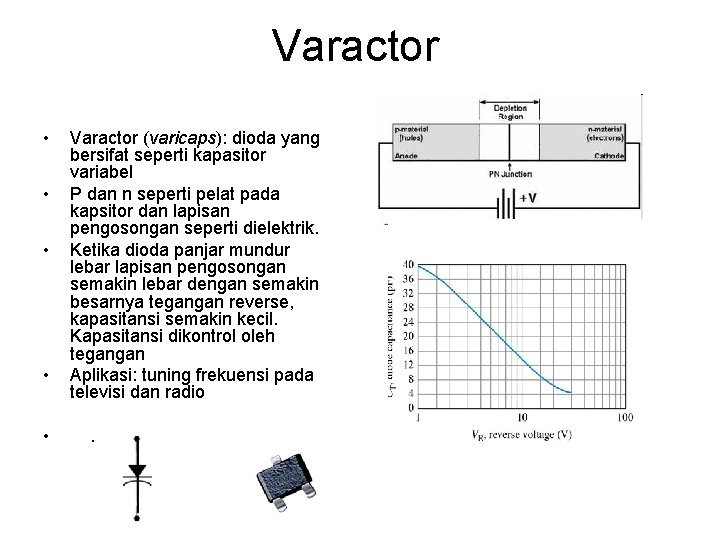

Varactor • • • Varactor (varicaps): dioda yang bersifat seperti kapasitor variabel P dan n seperti pelat pada kapsitor dan lapisan pengosongan seperti dielektrik. Ketika dioda panjar mundur lebar lapisan pengosongan semakin lebar dengan semakin besarnya tegangan reverse, kapasitansi semakin kecil. Kapasitansi dikontrol oleh tegangan Aplikasi: tuning frekuensi pada televisi dan radio .

Rangkaian Dioda • Rangkaian penyearah (rectifier): merubah arus AC menjadi DC - Rangkaian penyerah ½ gelombang (half wave rectifier) - Rangkaian penyearah gelombang penuh (full wave rectifier) - Rangkaian penyearah jembatan (bridge rectifier)

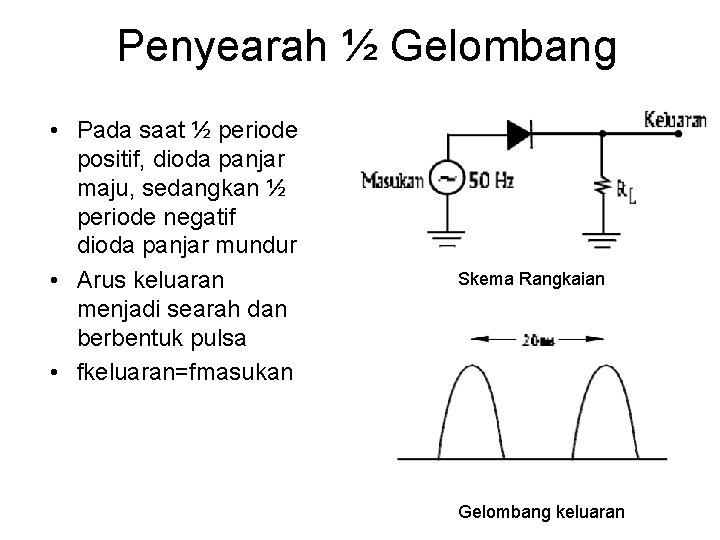

Penyearah ½ Gelombang • Pada saat ½ periode positif, dioda panjar maju, sedangkan ½ periode negatif dioda panjar mundur • Arus keluaran menjadi searah dan berbentuk pulsa • fkeluaran=fmasukan Skema Rangkaian Gelombang keluaran

Penyearah Gelombang Penuh • Ketika v 1 positif dan v 2 negatif, dioda D 1 panjar maju dan D 2 panjar mundur, sedangkan ketika v 1 negatif dan v 2 positif D 2 panjar maju dan D 1 panjar mundur • Bentuk gelombang keluaran positif pada 1 perioda penuh • fkeluaran=2 fmasukan

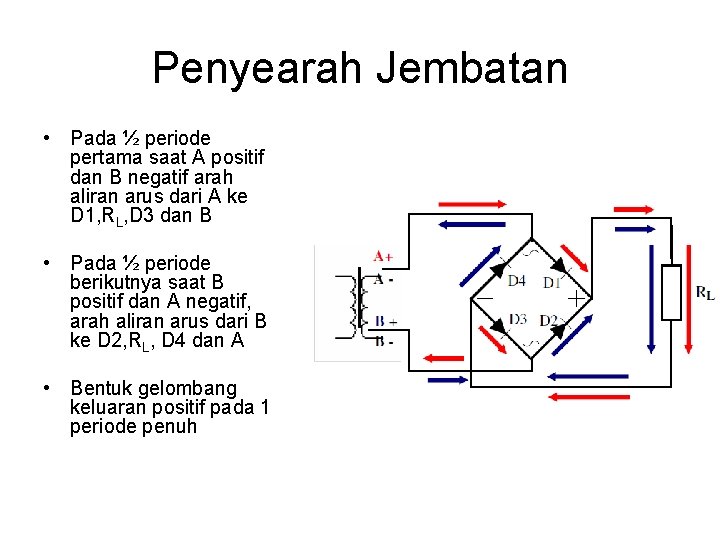

Penyearah Jembatan • Pada ½ periode pertama saat A positif dan B negatif arah aliran arus dari A ke D 1, RL, D 3 dan B • Pada ½ periode berikutnya saat B positif dan A negatif, arah aliran arus dari B ke D 2, RL, D 4 dan A • Bentuk gelombang keluaran positif pada 1 periode penuh
