DIOD PENGENALAN 1 Komponen yang terhasil dari bahan

DIOD

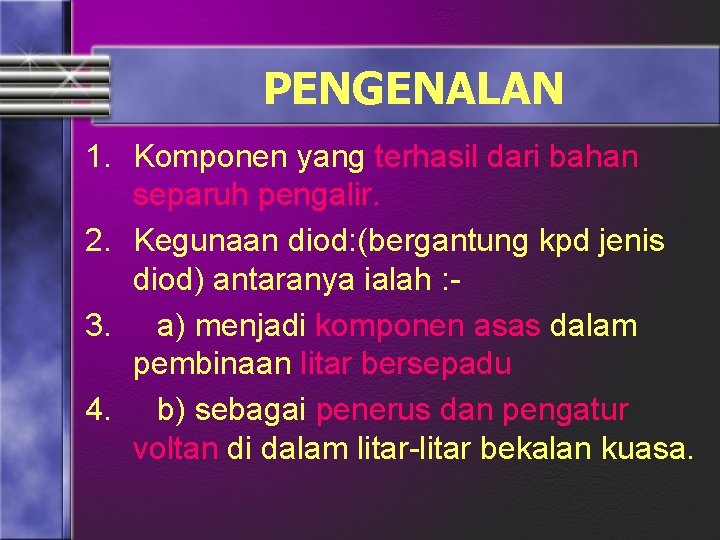

PENGENALAN 1. Komponen yang terhasil dari bahan separuh pengalir. 2. Kegunaan diod: (bergantung kpd jenis diod) antaranya ialah : 3. a) menjadi komponen asas dalam pembinaan litar bersepadu 4. b) sebagai penerus dan pengatur voltan di dalam litar-litar bekalan kuasa.

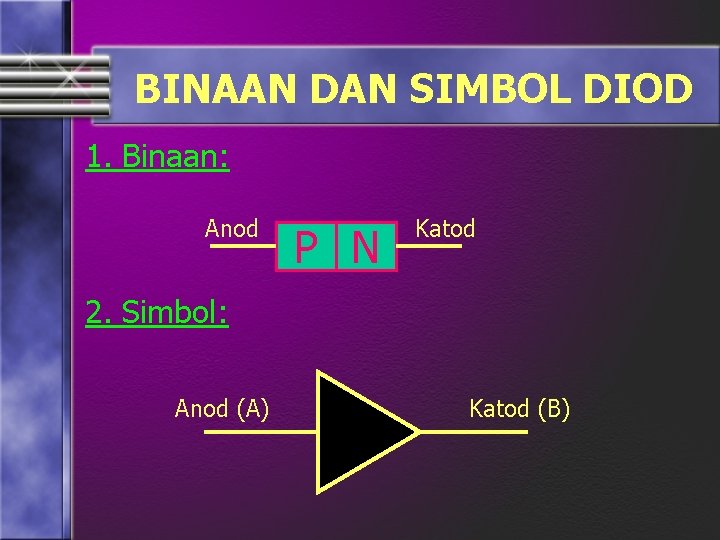

BINAAN DAN SIMBOL DIOD 1. Binaan: Anod P N Katod 2. Simbol: Anod (A) Katod (B)

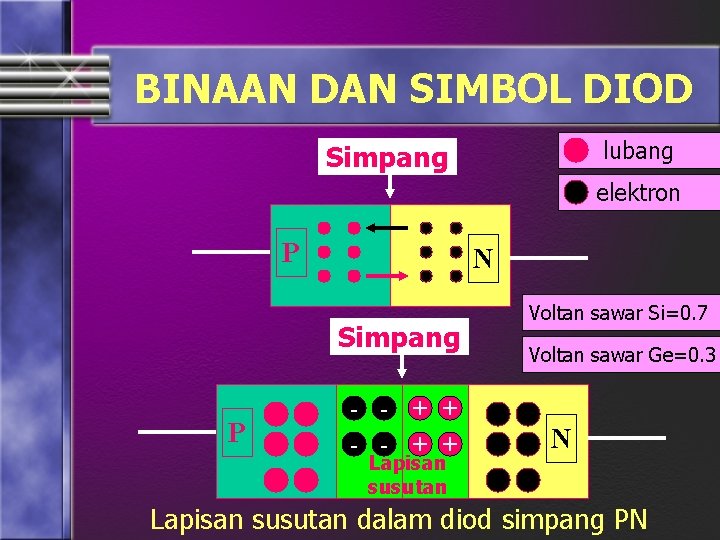

BINAAN DAN SIMBOL DIOD lubang Simpang elektron P N Simpang P - - - + + Lapisan susutan Voltan sawar Si=0. 7 Voltan sawar Ge=0. 3 N Lapisan susutan dalam diod simpang PN

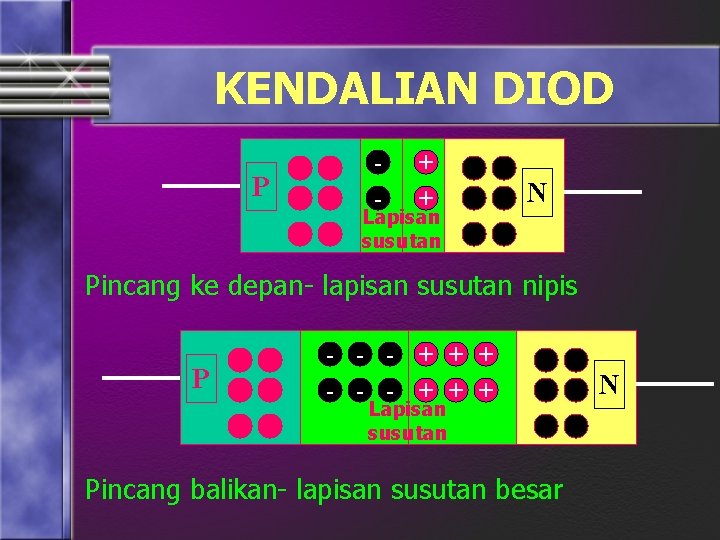

KENDALIAN DIOD P - + + Lapisan susutan N Pincang ke depan- lapisan susutan nipis P - - - + + + Lapisan susutan Pincang balikan- lapisan susutan besar N

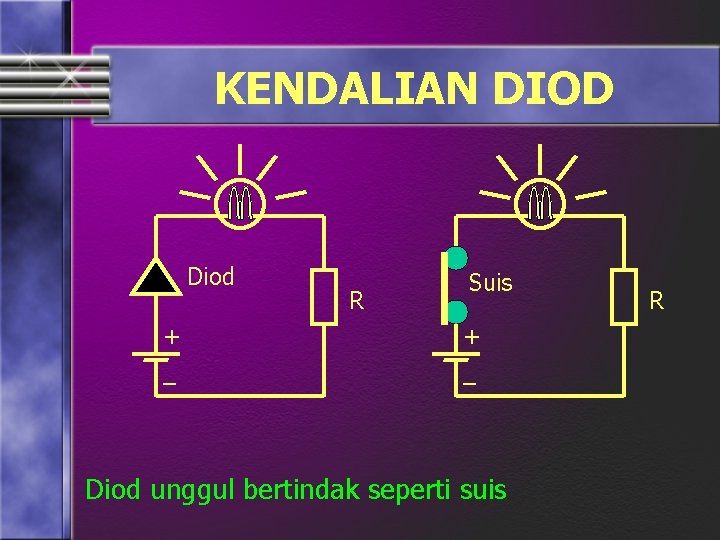

KENDALIAN DIOD Diod + _ R Suis + _ Diod unggul bertindak seperti suis R

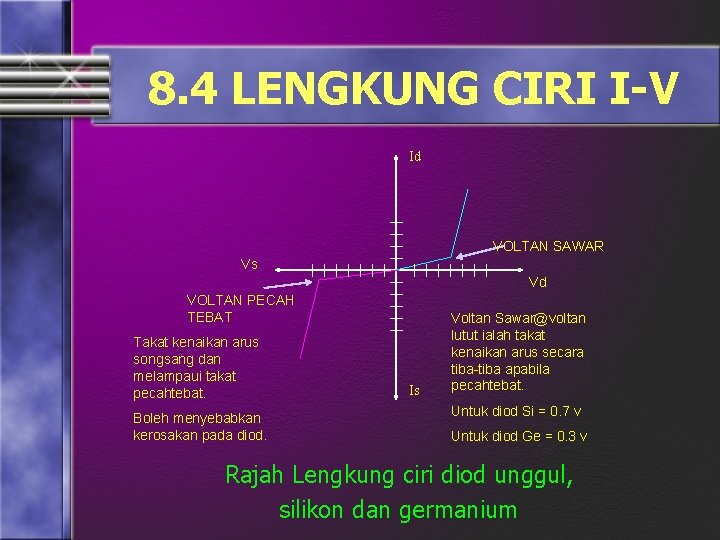

8. 4 LENGKUNG CIRI I-V Id VOLTAN SAWAR Vs Vd VOLTAN PECAH TEBAT Takat kenaikan arus songsang dan melampaui takat pecahtebat. Boleh menyebabkan kerosakan pada diod. Is Voltan Sawar@voltan lutut ialah takat kenaikan arus secara tiba-tiba apabila pecahtebat. Untuk diod Si = 0. 7 v Untuk diod Ge = 0. 3 v Rajah Lengkung ciri diod unggul, silikon dan germanium

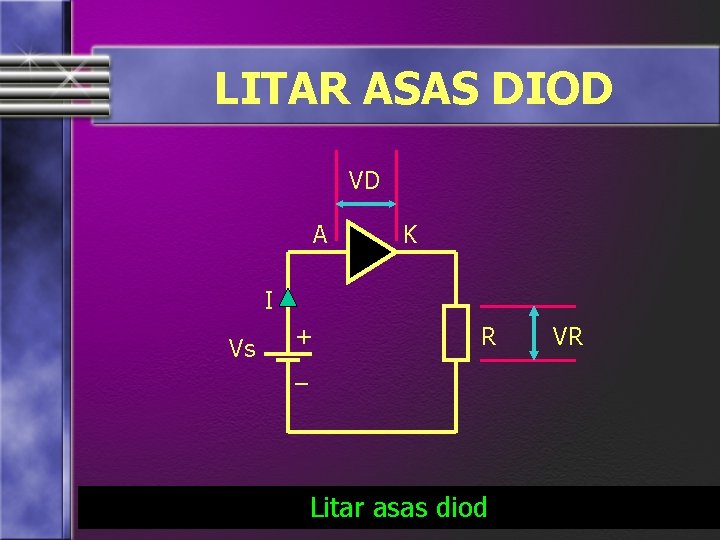

LITAR ASAS DIOD VD A K I Vs + _ R Litar asas diod VR

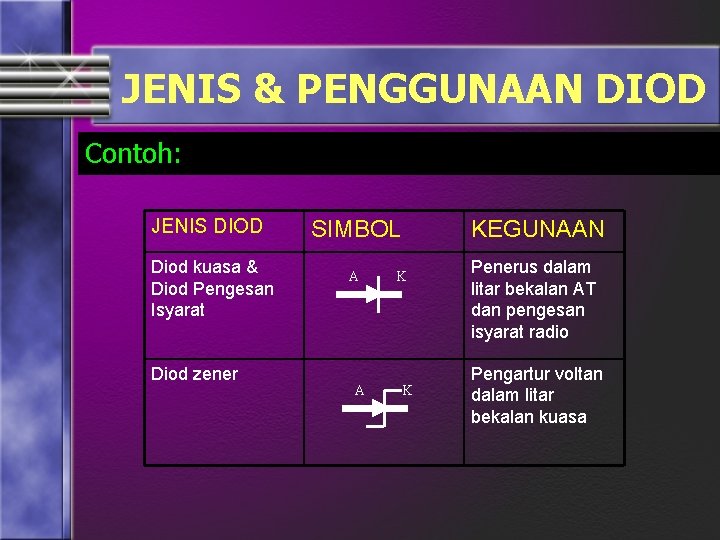

JENIS & PENGGUNAAN DIOD Contoh: JENIS DIOD Diod kuasa & Diod Pengesan Isyarat Diod zener SIMBOL A A KEGUNAAN K K Penerus dalam litar bekalan AT dan pengesan isyarat radio Pengartur voltan dalam litar bekalan kuasa

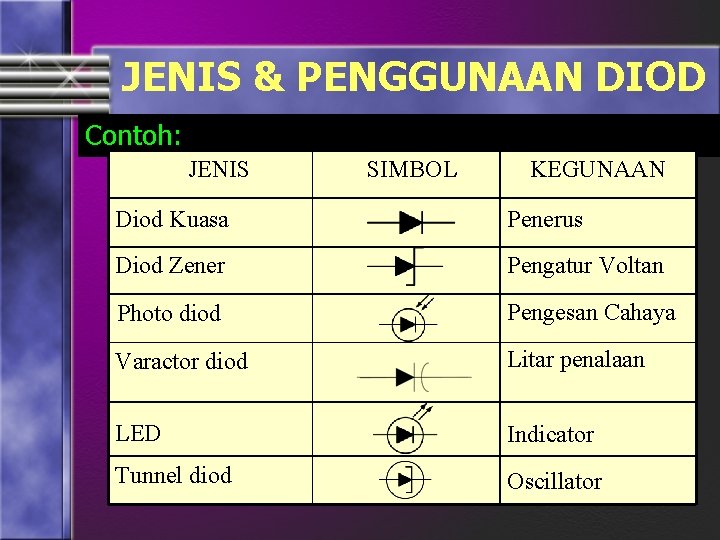

JENIS & PENGGUNAAN DIOD Contoh: JENIS SIMBOL KEGUNAAN Diod Kuasa Penerus Diod Zener Pengatur Voltan Photo diod Pengesan Cahaya Varactor diod Litar penalaan LED Indicator Tunnel diod Oscillator

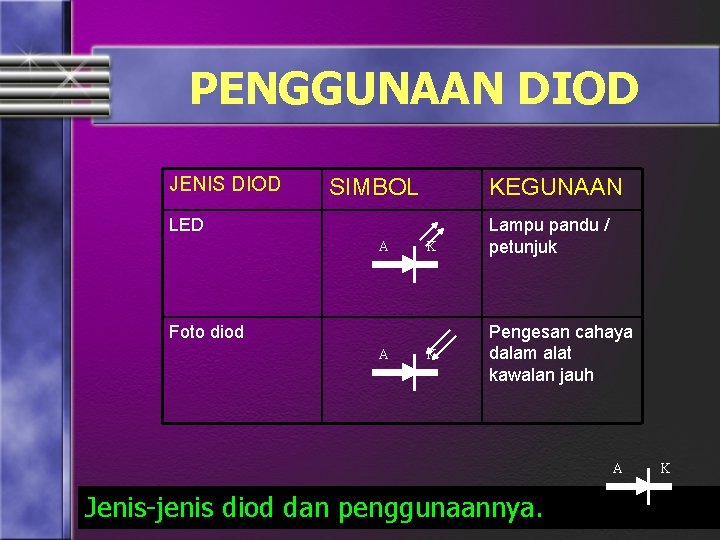

PENGGUNAAN DIOD JENIS DIOD SIMBOL KEGUNAAN LED A K Foto diod A K Lampu pandu / petunjuk Pengesan cahaya dalam alat kawalan jauh A Jenis-jenis diod dan penggunaannya. K

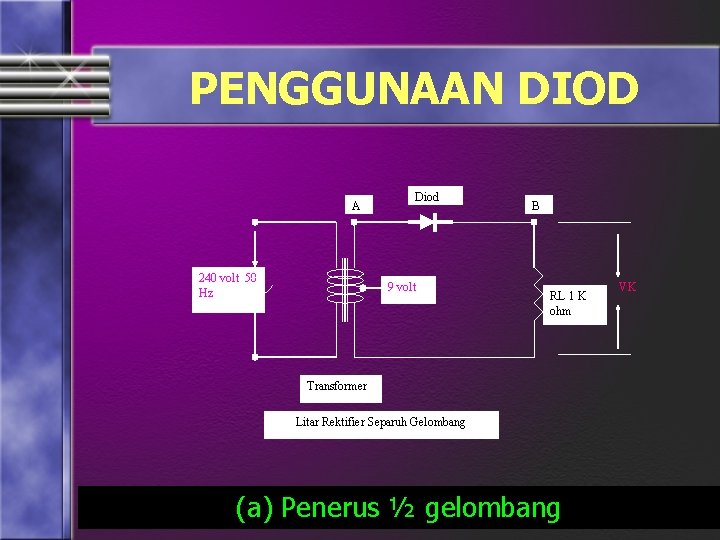

PENGGUNAAN DIOD A 240 volt 50 Hz Diod 9 volt B RL 1 K ohm Transformer Litar Rektifier Separuh Gelombang (a) Penerus ½ gelombang VK

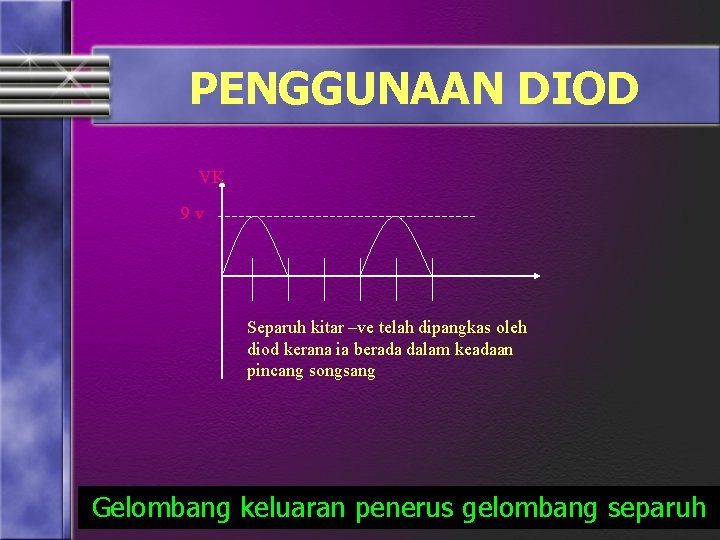

PENGGUNAAN DIOD VK 9 v Separuh kitar –ve telah dipangkas oleh diod kerana ia berada dalam keadaan pincang songsang Gelombang keluaran penerus gelombang separuh

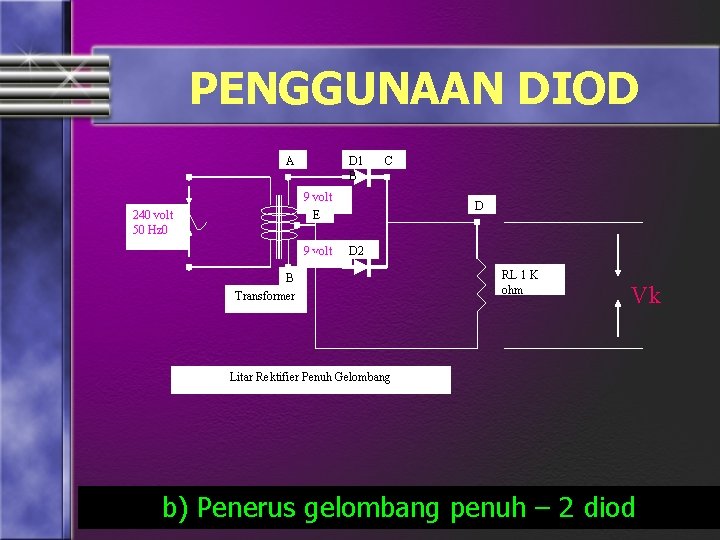

PENGGUNAAN DIOD A D 1 B C 9 volt E 240 volt 50 Hz 0 9 volt D D 2 B Transformer RL 1 K ohm Vk Litar Rektifier Penuh Gelombang b) Penerus gelombang penuh – 2 diod

PENGGUNAAN DIOD VK 9 v Separuh kitar –ve telah dipangkas oleh diod kerana ia berada dalam keadaan pincang songsang Penghasilan AT adalah lebih baik kerana kedua-dua diod berfungsi serentak. VK Gelombang penuh – 2 diod

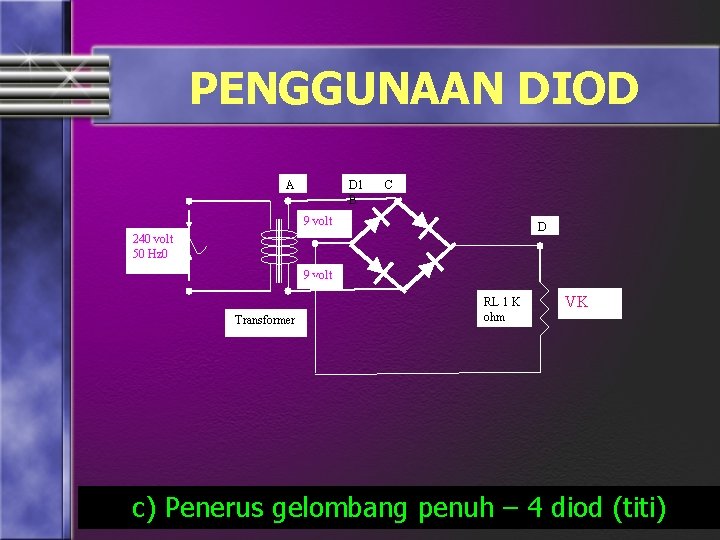

PENGGUNAAN DIOD A D 1 B C 9 volt D 240 volt 50 Hz 0 9 volt Transformer RL 1 K ohm VK c) Penerus gelombang penuh – 4 diod (titi)

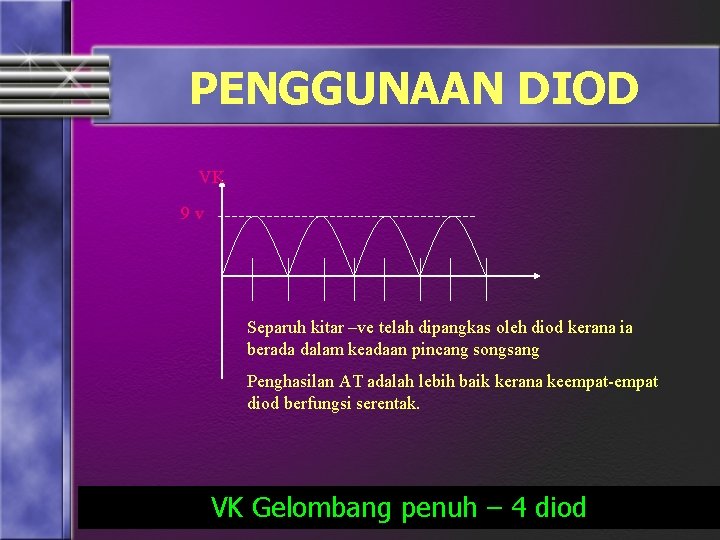

PENGGUNAAN DIOD VK 9 v Separuh kitar –ve telah dipangkas oleh diod kerana ia berada dalam keadaan pincang songsang Penghasilan AT adalah lebih baik kerana keempat-empat diod berfungsi serentak. VK Gelombang penuh – 4 diod

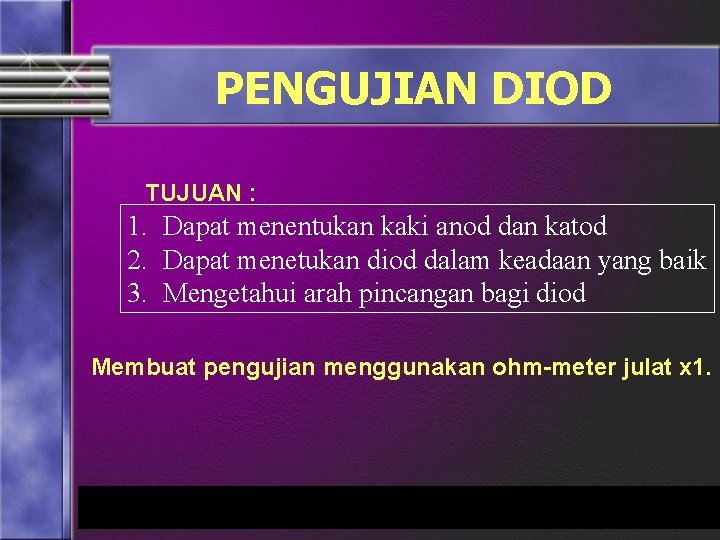

PENGUJIAN DIOD TUJUAN : 1. Dapat menentukan kaki anod dan katod 2. Dapat menetukan diod dalam keadaan yang baik 3. Mengetahui arah pincangan bagi diod Membuat pengujian menggunakan ohm-meter julat x 1.

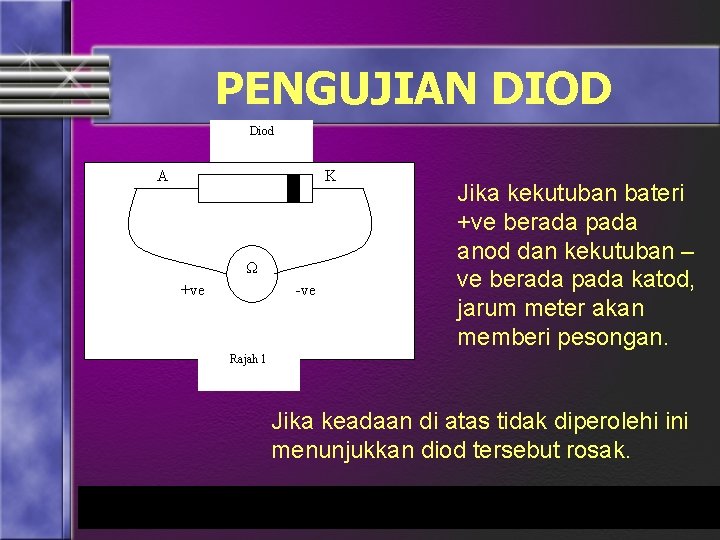

PENGUJIAN DIOD Diod A K Ω +ve -ve Jika kekutuban bateri +ve berada pada anod dan kekutuban – ve berada pada katod, jarum meter akan memberi pesongan. Rajah 1 Jika keadaan di atas tidak diperolehi ini menunjukkan diod tersebut rosak.

A K SEKIAN TERIMA KASIH +ve -ve
