DINAMIKA TEKNIK Kode Semester Waktu Sks Pengasuh MK

DINAMIKA TEKNIK Kode Semester Waktu Sks Pengasuh MK : MES 4312 : IV : 2 x 2 x 50 Menit : 2 : Rozi Saferi

Penerapan Percepatan Relatif Topik Pembahasan • • Mekanisme engkol luncur Mekanisme empat penghubung Mekanisme mesin Powell Mekanisme penghubung apung

Langkah analisa percepatan 1. gambar diagram kinematis 2. Hitung kecepatan 3. Hitung besarnya komponen percepatan 4. Gambarkan arah komponen percepatan 5. Lakukan penjumlahan vektor percepatan. .

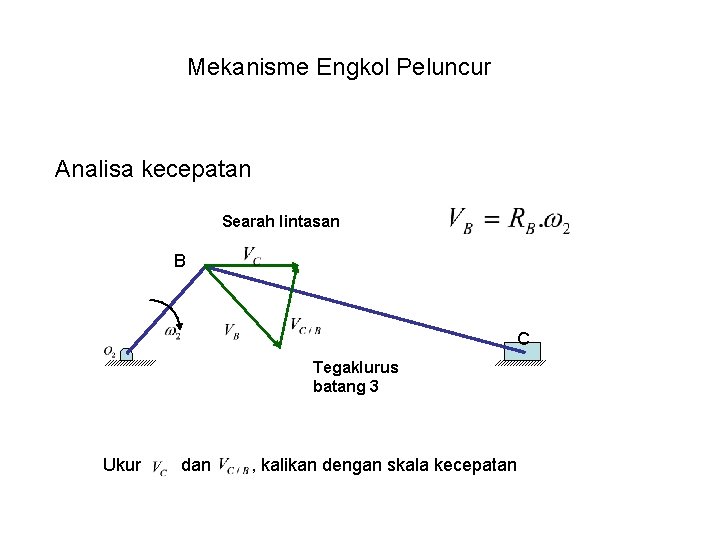

Mekanisme Engkol Peluncur Analisa kecepatan Searah lintasan B C Tegaklurus batang 3 Ukur dan , kalikan dengan skala kecepatan

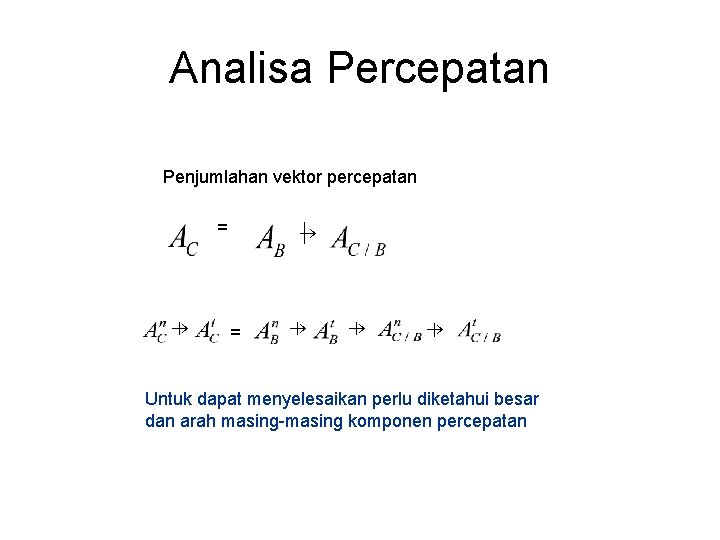

Analisa Percepatan Penjumlahan vektor percepatan = = Untuk dapat menyelesaikan perlu diketahui besar dan arah masing-masing komponen percepatan

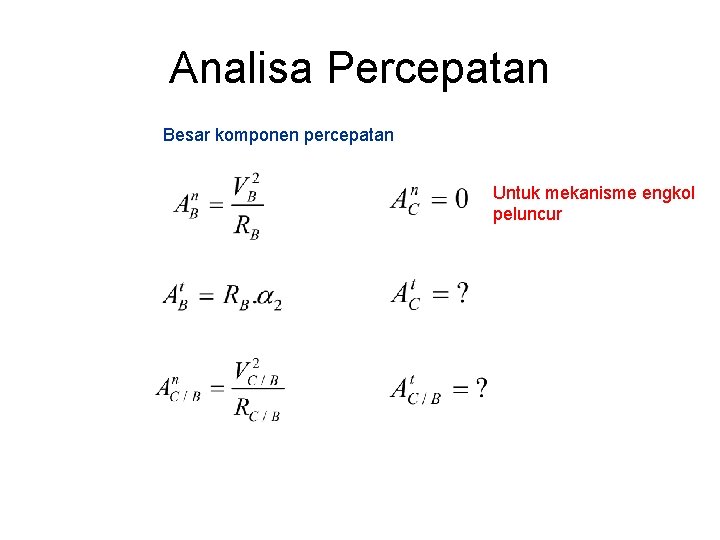

Analisa Percepatan Besar komponen percepatan Untuk mekanisme engkol peluncur

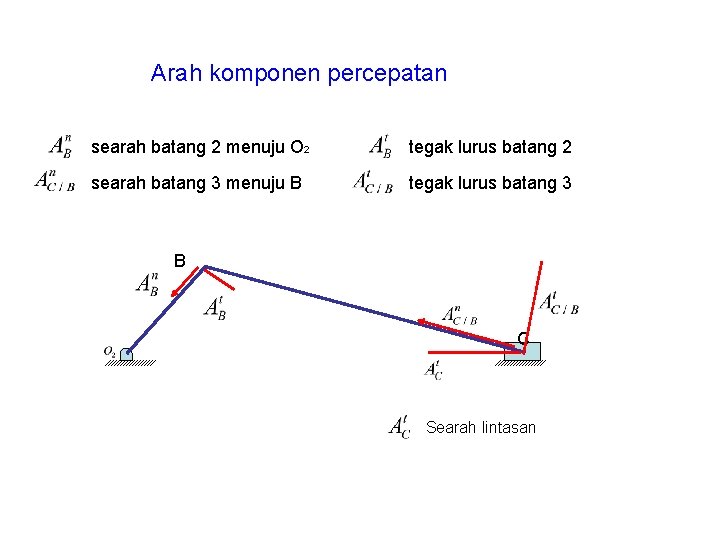

Arah komponen percepatan searah batang 2 menuju O 2 tegak lurus batang 2 searah batang 3 menuju B tegak lurus batang 3 B C Searah lintasan

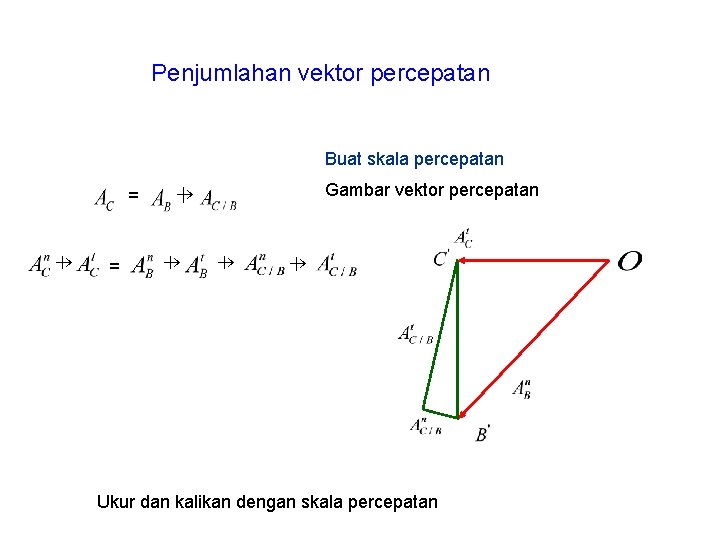

Penjumlahan vektor percepatan Buat skala percepatan = = Gambar vektor percepatan Ukur dan kalikan dengan skala percepatan

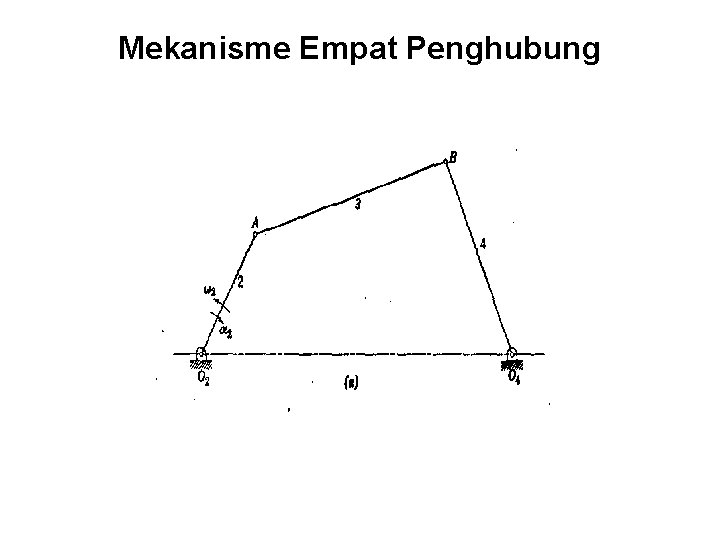

Mekanisme Empat Penghubung

Analisa Kecepatan

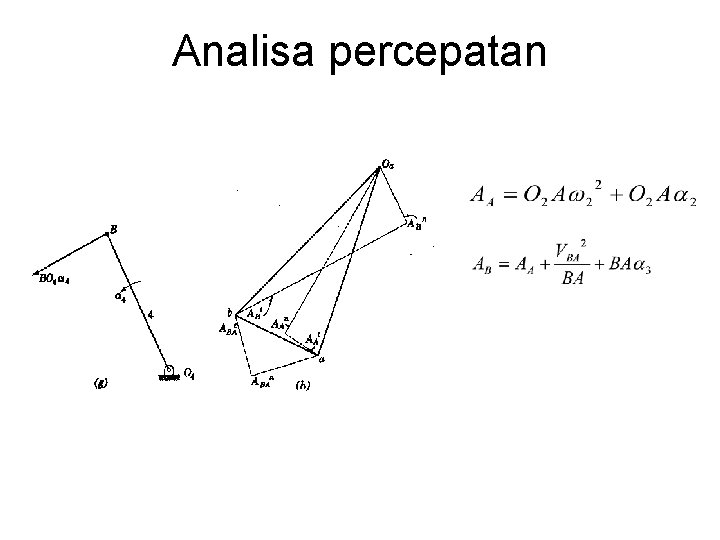

Analisa percepatan

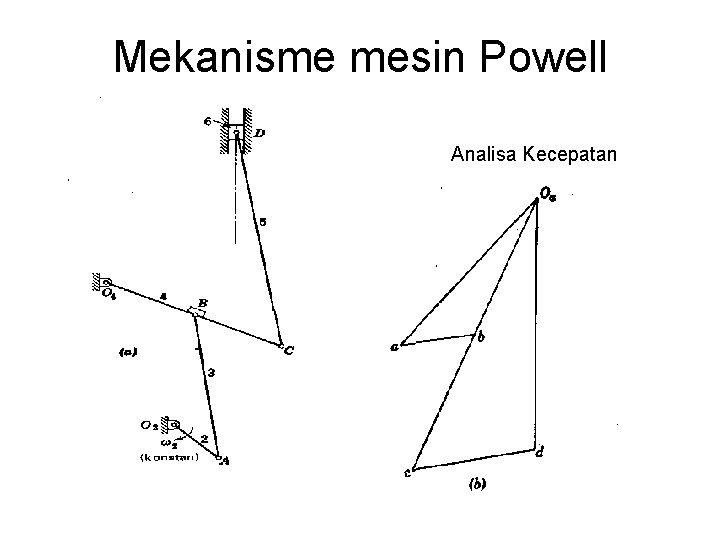

Mekanisme mesin Powell Analisa Kecepatan

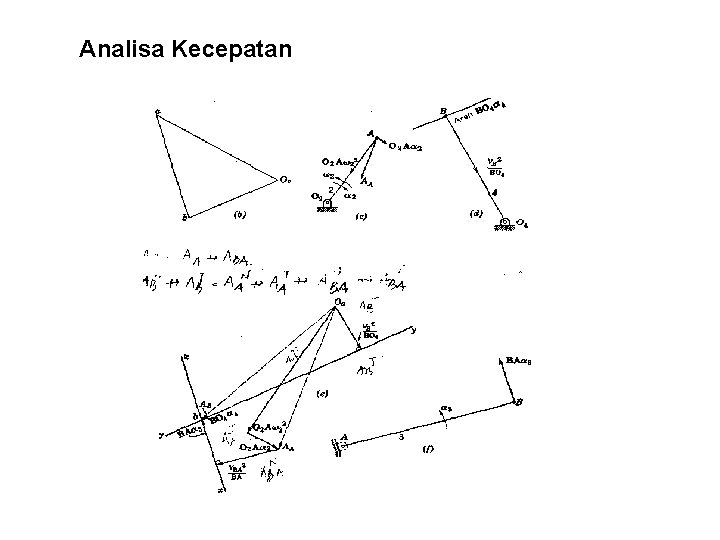

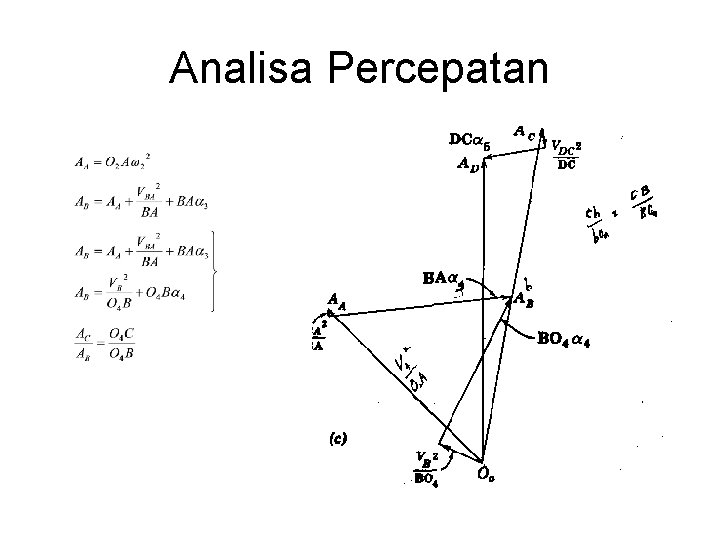

Analisa Percepatan

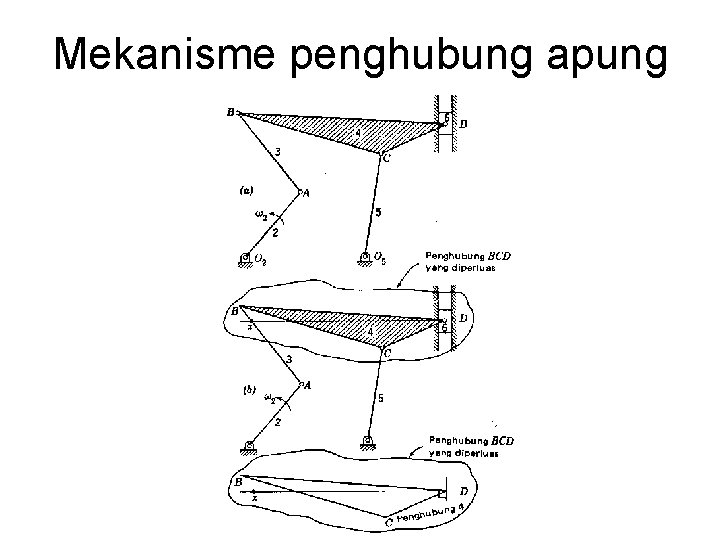

Mekanisme penghubung apung

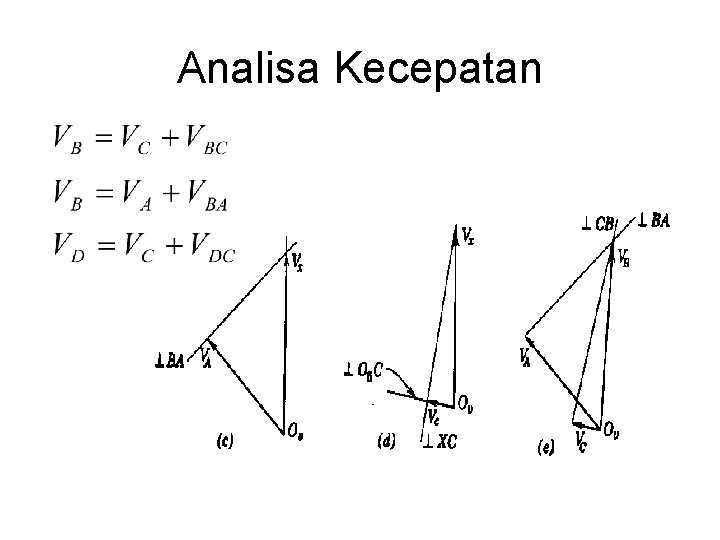

Analisa Kecepatan

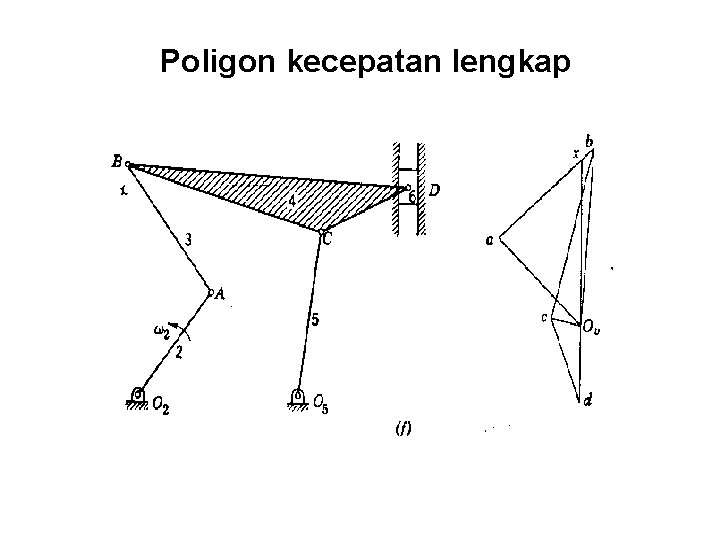

Poligon kecepatan lengkap

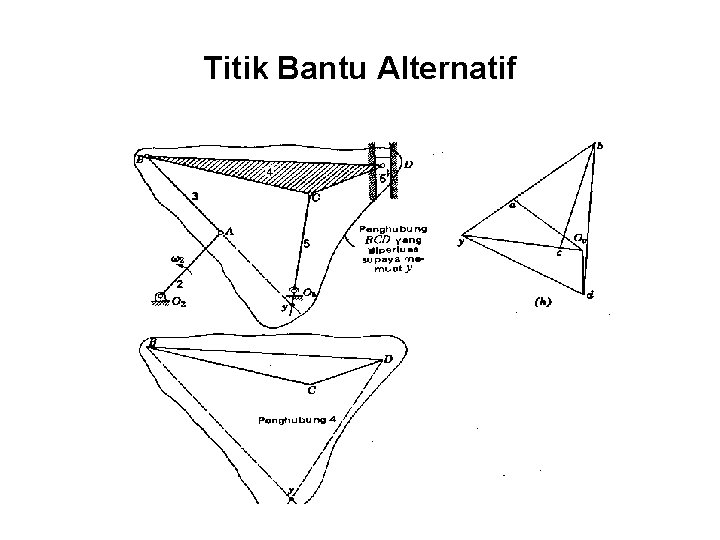

Titik Bantu Alternatif
