DINAMIKA FLUIDA Mekanika Fluida Fani Yayuk Supomo ST

DINAMIKA FLUIDA Mekanika Fluida – Fani Yayuk Supomo, ST. , MT

Aliran Laminer dan Turbulen Garis alir pada fluida mengalir terdapat dua jenis, yaitu: 1. Aliran laminar adalah aliran fluida yang mengikuti suatu garis lurus atau melengkung yang jelas ujung dan pangkalnya serta tidak ada garis lu-rus yang bersilangan. 2. Aliran turbulen adalah aliran fluida yang ditandai dengan adanya aliran berputar dan arah gerak partikelnya berbeda, bahkan ber-lawanan dengan arah gerak keseluruhan fluida.

PERSAMAAN KONTINUITAS Apabila suatu fluida mengalir dalam sebuah pipa dengan luas penampang A dan kecepatan aliran fluidanya v, maka banyaknya fluida (volum) yang mengalir melalui penampang tersebut tiap satuan waktu dinamakan debit. Dalam bentuk persamaan debit dinyatakan sebagai berikut: dan Keterangan: Q = debit aliran fluida (m 3/s) V = volume fluida yang mengalir (m 3) t = waktu (s) v = kecepatan aliran fluida (m/s)

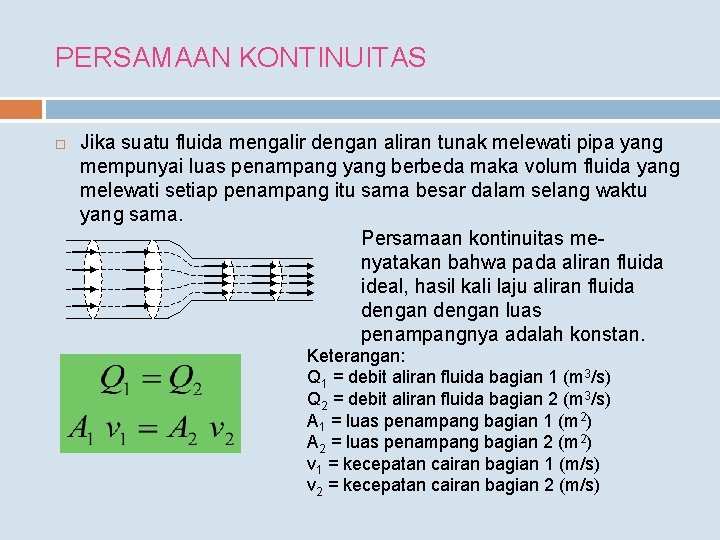

PERSAMAAN KONTINUITAS Jika suatu fluida mengalir dengan aliran tunak melewati pipa yang mempunyai luas penampang yang berbeda maka volum fluida yang melewati setiap penampang itu sama besar dalam selang waktu yang sama. Persamaan kontinuitas menyatakan bahwa pada aliran fluida ideal, hasil kali laju aliran fluida dengan luas penampangnya adalah konstan. Keterangan: Q 1 = debit aliran fluida bagian 1 (m 3/s) Q 2 = debit aliran fluida bagian 2 (m 3/s) A 1 = luas penampang bagian 1 (m 2) A 2 = luas penampang bagian 2 (m 2) v 1 = kecepatan cairan bagian 1 (m/s) v 2 = kecepatan cairan bagian 2 (m/s)

PERSAMAAN KONTINUITAS Contoh soal : Pipa dengan diameter 0, 75 m mengalirkan air dengan kecepatan 2, 5 m/dt. Berapakah debit aliran, apabila debit aliran dinaikan menjadi 65 l/dt, berapakah kecepatan aliran? Air mengalir melalui pipa 1, 2, 3, dan 4 seperti tergambar. Air mengalir melalui pipa 1 dengan diameter D 1=50 mm yang dihubungkan dengan pipa 2 berdiameter D 2=75 mm dimana kec. rata-rata nya V 2=2 m/dt. Ujung pipa 2 bercabang menjadi pipa 3 dan pipa. Kecep. aliran pipa 3 adalah V 3=1, 5 m/dt. Diameter pipa 4 adalah D 4=30 mm. Debit aliran pipa 4 adalah setengah debit pipa 3, Q 4=0, 5 Q 3. Hitung Q 1, V 1, Q 2, Q 3, D 3, Q 4 dan V 4! 3 1 4 2

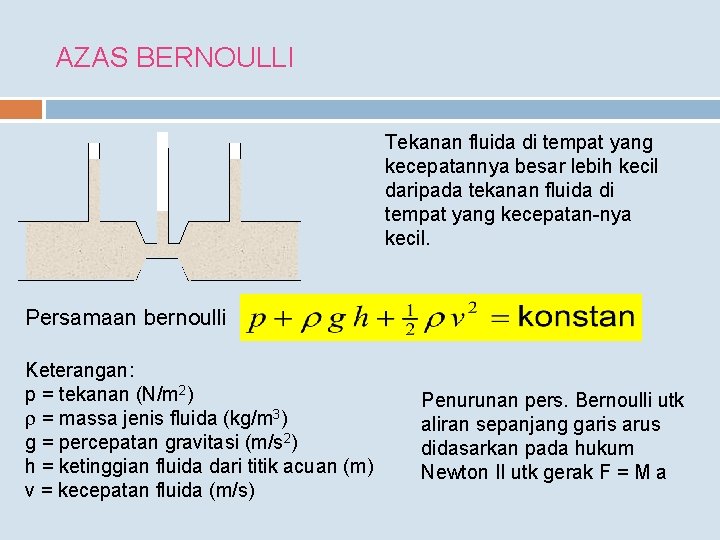

AZAS BERNOULLI Tekanan fluida di tempat yang kecepatannya besar lebih kecil daripada tekanan fluida di tempat yang kecepatan-nya kecil. Persamaan bernoulli Keterangan: p = tekanan (N/m 2) r = massa jenis fluida (kg/m 3) g = percepatan gravitasi (m/s 2) h = ketinggian fluida dari titik acuan (m) v = kecepatan fluida (m/s) Penurunan pers. Bernoulli utk aliran sepanjang garis arus didasarkan pada hukum Newton II utk gerak F = M a

AZAS BERNOULLI Pers. Bernoulli dapat digunakan utk menentukkan garis tekanan dan tenaga Aplikasi pers. Bernoulli utk kedua titik di dalam medan aliran Ket : z : elevasi (tinggi tempat) : tinggi kecepatan : tinggi tekanan ∑hf : jumlah kehilangan tenaga primer (krn gesekan) sepanjang pengaliran ∑he : jumlah kehilangan tenaga sekunder (perubahan tampang aliran) sepanjang pengaliran

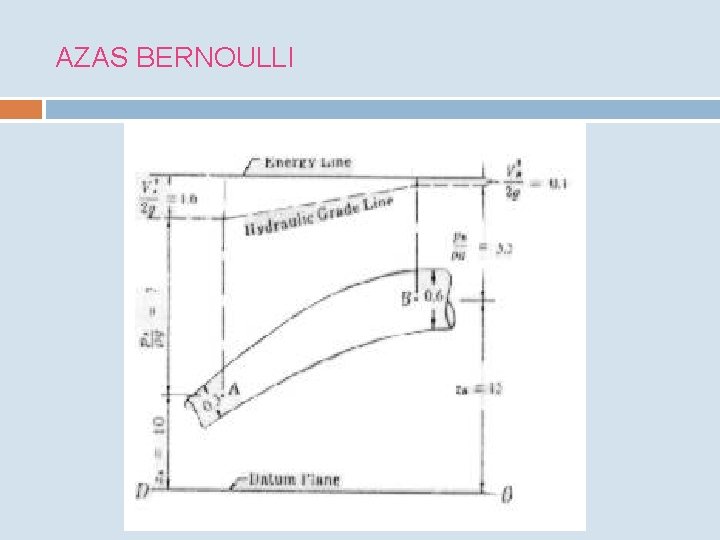

AZAS BERNOULLI

AZAS BERNOULLI Apabila diketahui jenis aliran dari nilai bilangan Reynolds, maka nilai kehilangan tenaga krn gesekan menjadi : v merupakan kekentalan kinematik Dimana : hf = kehilangan tenaga krn gesekan L = Panjang pipa D = diameter pipa V = kecepatan aliran Q = debit f = gesekan

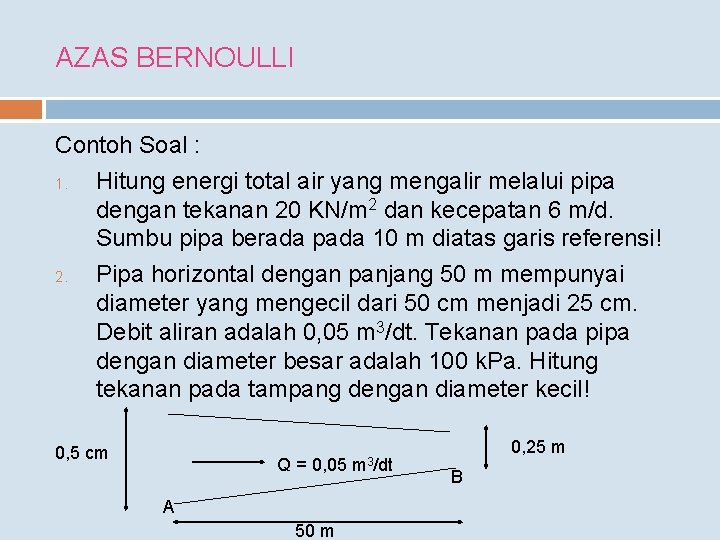

AZAS BERNOULLI Contoh Soal : 1. Hitung energi total air yang mengalir melalui pipa dengan tekanan 20 KN/m 2 dan kecepatan 6 m/d. Sumbu pipa berada pada 10 m diatas garis referensi! 2. Pipa horizontal dengan panjang 50 m mempunyai diameter yang mengecil dari 50 cm menjadi 25 cm. Debit aliran adalah 0, 05 m 3/dt. Tekanan pada pipa dengan diameter besar adalah 100 k. Pa. Hitung tekanan pada tampang dengan diameter kecil! 0, 5 cm Q = 0, 05 A 50 m m 3/dt 0, 25 m B

AZAS BERNOULLI Terdapat dua kasus istimewa berkenaan dengan persamaan Bernoulli. 1. Fluida diam atau tidak mengalir (v 1 = v 2 = 0) Persamaan ini menyatakan tekanan hidrostatis dalam zat cair pada kedalaman tertentu. Keterangan: p 1 dan p 2 = tekanan pada titik 1 dan 2 (N/m 2) h 1 dan h 2 = tinggi tempat 1 dan 2 (m) r = massa jenis fluida (kg/m 3) g = gravitasional acceleration (m/s 2)

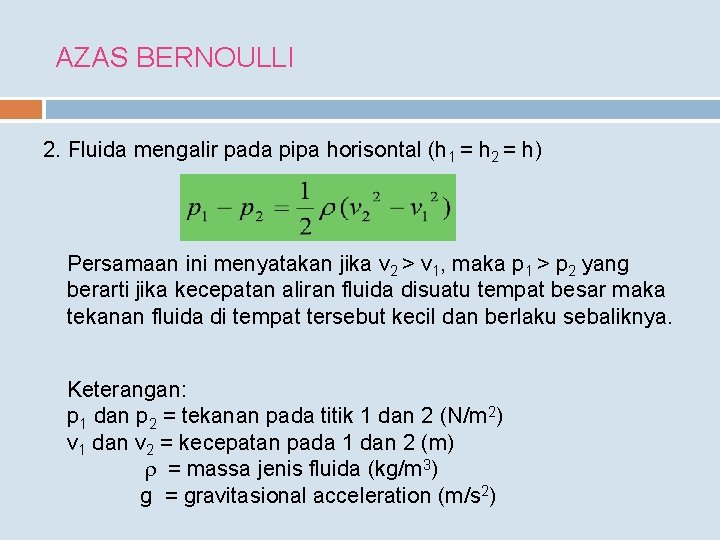

AZAS BERNOULLI 2. Fluida mengalir pada pipa horisontal (h 1 = h 2 = h) Persamaan ini menyatakan jika v 2 > v 1, maka p 1 > p 2 yang berarti jika kecepatan aliran fluida disuatu tempat besar maka tekanan fluida di tempat tersebut kecil dan berlaku sebaliknya. Keterangan: p 1 dan p 2 = tekanan pada titik 1 dan 2 (N/m 2) v 1 dan v 2 = kecepatan pada 1 dan 2 (m) r = massa jenis fluida (kg/m 3) g = gravitasional acceleration (m/s 2)

PENERAPAN AZAS BERNOULI Menentukan kecepatan debit semburan air pada tangki yang berlubang h Q = A. v Keterangan: Q = aliran debit m 3/s v = kecepatan semburan air pada bocoran itu m/s h = tinggi air di atas lubang m g = percepatan gravitasi m/s 2 A = luas panampang lubang bocoran m 2

PENERAPAN AZAS BERNOULI Contoh : Sebuah tangki berisi air setinggi 1, 25 m. Pada tangki terdapat lubang kebocoran 45 cm dari dasar tangki. Berapa jauh tempat jatuhnya air diukur dari tangki (g =9, 81 m/s 2)? Lintasan air merupakan bagian dari gerak parabola dengan sudut a = 0 o (v 0 arah mendatar) 1, 25 m air 45 cm

PENERAPAN AZAS BERNOULI Venturimeter Keterangan: p 1 = tekanan pada titik 1 N/m 2 p 2 = tekanan pada titk 2 N/m 2 r = massa jenis fluida kg/m 3 v 1 = kecepatan fluida pada titik 1 m/s A 1 = luas penampang 1 m 2 A 2 = luas penampang 2 m 2

PENERAPAN AZAS BERNOULI Contoh Sebuah venturimeter memiliki luas penampang besar 10 cm 2 dan luas penampang kecil 5 cm 2 digunakan untuk mengukur kecepatan aliran air. Jika perbedaan ketinggian permukaan air 15 cm. Hitunglah aliran air dipenampang besar dan penampang kecil (g = 9, 81 m/s 2)? 15 cm v 1 A 1 v 2 A 2

PENERAPAN AZAS BERNOULI Tabung pitot merupakan alat yang digunakan untuk mengukur kecepatan aliran suatu zat cair. Contoh Sebuah tabung pitot digunakan untuk mengukur kelajuan aliran gas oksigen yang mempunyai massa jenis 1, 43 kg/m 3 dalam sebuah pipa. Jika perbedaan tinggi zat cair pada kedua kaki manometer adalah 5 cm dan massa jenis zat cair adalah 13600 kg/m 3, Hitunglah kelajuan aliran gas pada pipa tersebut! (g = 9, 81 m/s 2)

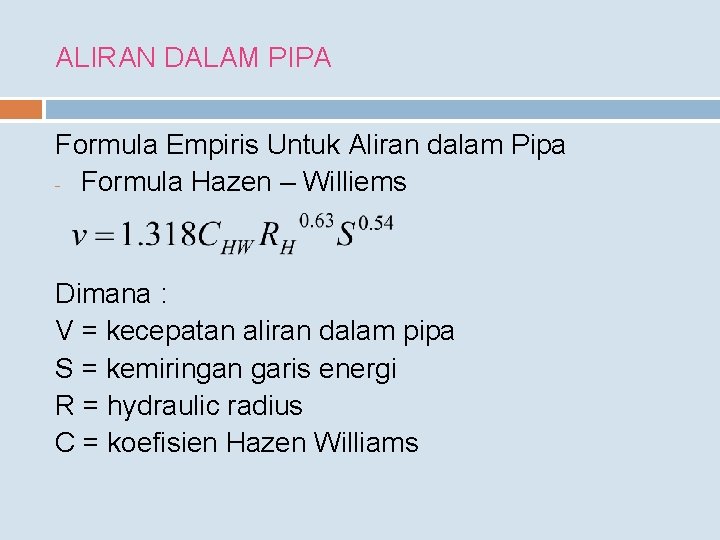

ALIRAN DALAM PIPA Formula Empiris Untuk Aliran dalam Pipa - Formula Hazen – Williems Dimana : V = kecepatan aliran dalam pipa S = kemiringan garis energi R = hydraulic radius C = koefisien Hazen Williams

ALIRAN DALAM PIPA - Formula Manning Dimana : V = kecepatan aliran dalam pipa S = kemiringan garis energi R = hydraulic radius n = koefisien manning

Latihan soal 1. 2. 3. Suatu pipa mempunyai luas tampang yg mengecil dari diameter 0, 3 m (tampang 1) menjadi 0, 1 m (tampang 2). Selisih elevasi tampang 1 dan 2 (dgn tampang 1 dibawah) adalah Z. Pipa mengalirkan air dgn debit aliran 50 l/dt. Tekanan di tampang 1 adalah 20 k. N/m 2. Apabila tekanan pada tampang 2 tdk boleh lebih kecil dari 10 k. N/m 2, hitung nilai Z. Kehilangan tenaga diabaikan! Air mengalir dari kolom A menuju kolom B melalui pipa 1 dan 2. Elevasi muka air kolom A dan B adalah +30 m dan +20 m. Data pipa 1 dan 2 adalah L 1= 50 m, D 1= 15 cm, f 1= 0, 02 dan L 2= 40 m, D 2= 20 cm, f 1= 0, 015. Koefisien kehilangan tenaga sekunder di C, D dan E adalah 0, 5; dan 1. Hitung debit aliran! Air dipompa dari kolom A menuju kolom B dengan beda elevasi muka air adalah 25 m, melalui pipa sepanjang 1500 m dan diameternya 15 cm. Koefisien gesek pipa f= 0, 02. Hitung daya pompa jika debit aliran 25 l/dt dan efisiensi pompa 90%!

Lanjutan Daya Pompa : Dimana : P = daya pompa (horse power) Q = debit H = ketinggian (didasarkan pada kehilangan tenaga) = efisiensi pompa
