Dimmer Pulsweitensteuerung Referent Janko Krogmann 26012022 Janko Krogmann
- Slides: 15
Dimmer Pulsweitensteuerung Referent: Janko Krogmann 26/01/2022 Janko Krogmann 1
Inhalt • Einleitung • Verschiedene Dimmerschaltungen • Pulsweitenmodulation – – 26/01/2022 Allgemein Einsatzgebiete Schaltunganalyse / Funktionsweise Aufbau der Schaltung Janko Krogmann 2
Inhalt Vorteile/ Nachteile/Anwendung Projektanwendung? Meinung / Diskussion Quellen 26/01/2022 Janko Krogmann 3
Einleitung Regelung der Helligkeit (Lichttechnik) Steuerung von Motoren 26/01/2022 z. B. Gleichstrommotor Janko Krogmann 4
Verschiedene Dimmerschaltungen Potentiometer 26/01/2022 Grundidee eines Dimmers „einfacher“ Aufbau wird kaum Verwendet Janko Krogmann 5

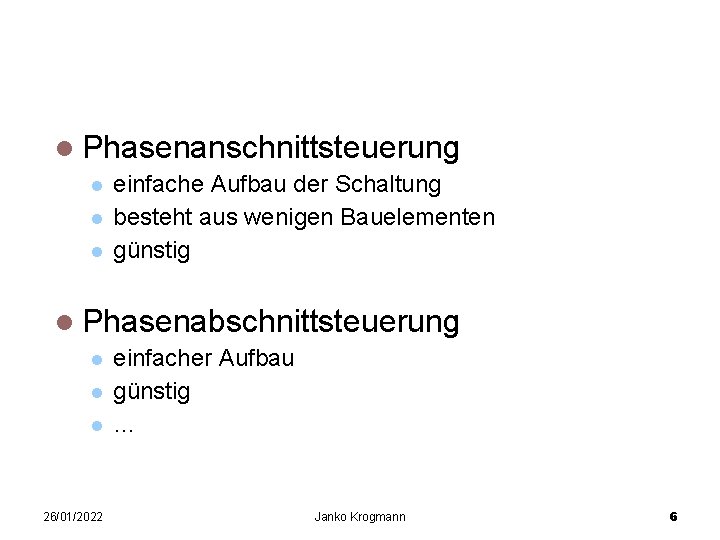

Verschiedene Dimmerschaltungen Phasenanschnittsteuerung einfache Aufbau der Schaltung besteht aus wenigen Bauelementen günstig Phasenabschnittsteuerung 26/01/2022 einfacher Aufbau günstig … Janko Krogmann 6

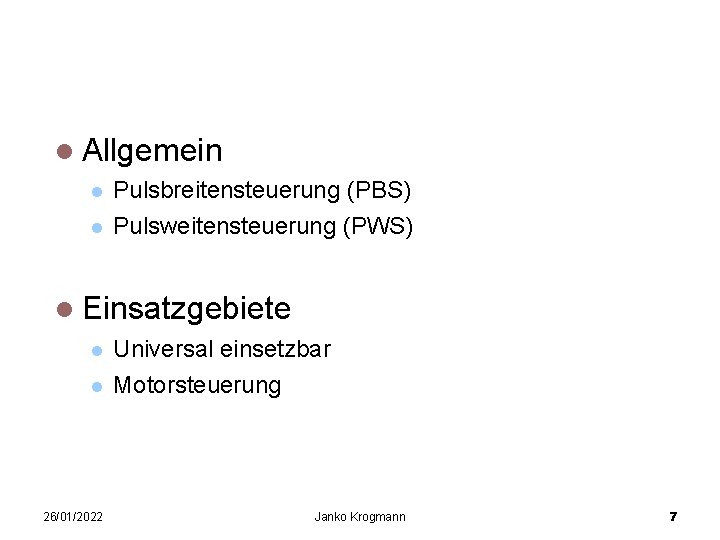

Pulsweitenmodulation Allgemein Pulsbreitensteuerung (PBS) Pulsweitensteuerung (PWS) Einsatzgebiete 26/01/2022 Universal einsetzbar Motorsteuerung Janko Krogmann 7
Pulsweitenmodulation Schaltunganalyse / Funktionsweise 08. 11. 06 siehe Tafel
Pulsweitenmodulation 26/01/2022 Janko Krogmann 9
Vorteile/Nachteile/Anwendung Potentiometer J Simple Schaltung L Verlustleitung, Erwärmung @ wird kaum verwendet 08. 11. 06

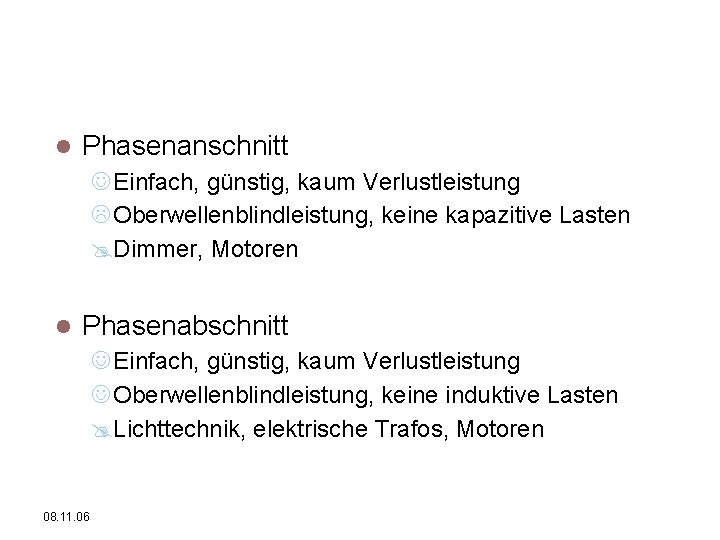

Vorteile/Nachteile/Anwendung Phasenanschnitt J Einfach, günstig, kaum Verlustleistung L Oberwellenblindleistung, keine kapazitive Lasten @Dimmer, Motoren Phasenabschnitt J Einfach, günstig, kaum Verlustleistung J Oberwellenblindleistung, keine induktive Lasten @Lichttechnik, elektrische Trafos, Motoren 08. 11. 06
Vorteile/Nachteile/Anwendung Pulsweitenmodulation J Universell einsetzbar, kaum Verlustleistung L Funkenstörung @Getriebemotor Ansteuerung, Schrittmotoren, Dimmer 08. 11. 06
Projektanwendung? Meinungen „leicht“ zu realisieren … Diskussion 26/01/2022 … Janko Krogmann 13
Quellen http: //de. wikipedia. org http: //www. elektronik-kompendium. de http: //www. roboternetz. de/ http: //projektlabor. ee. tuberlin. de/projekte/discopixel/download. php (Stand 08. 11. 06) Hörnemann, Ernst: Elektrotechnik Fachbildung Industrieelektronik. 1 Auflage. Westermann Schulbuchverlag. Braunschweig 1995 26/01/2022 Janko Krogmann 14

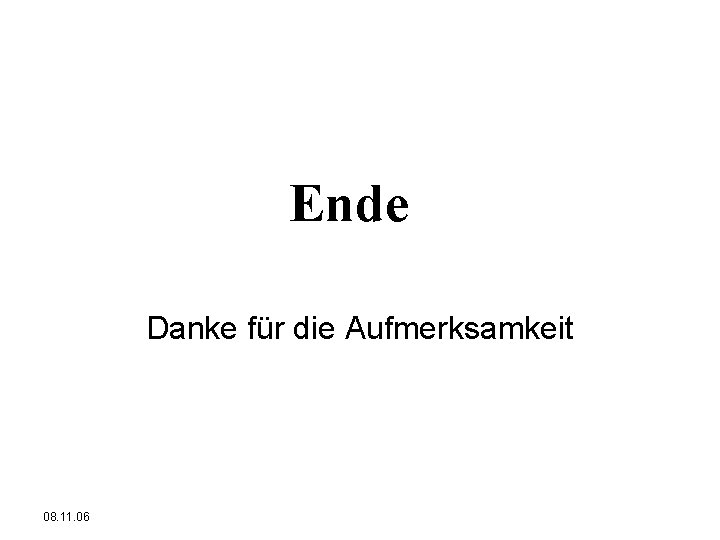

Ende Danke für die Aufmerksamkeit 08. 11. 06
