Dimensionnement et choix des techniques denrobs Les couches

Dimensionnement et choix des techniques d’enrobés Les couches de surface 1 Réunion Rapport d'activité 2007 Du 7 au 9 mai 2008 1

Dimensionnement et choix des techniques d’enrobés Les couches de surface Elles comprennent : - La couche de roulement - La couche de liaison 2 Réunion Rapport d'activité 2007 Du 7 au 9 mai 2008 2

Dimensionnement et choix des techniques d’enrobés Les couches de surface Fonctions de la couche de roulement : Protection de la structure - - Résistance au cisaillement - Épaisseur - Étanchéité ou perméabilité - Résistance aux agents extérieurs Essais labo: perméamètre, radar 3 Réunion Rapport d'activité 2007 Du 7 au 9 mai 2008 3

Dimensionnement et choix des techniques d’enrobés Les couches de surface Fonctions de la couche de roulement : - Confort - Uni longitudinal et transversal - Bruit - Aspect 4 Réunion Rapport d'activité 2007 Du 7 au 9 mai 2008 4

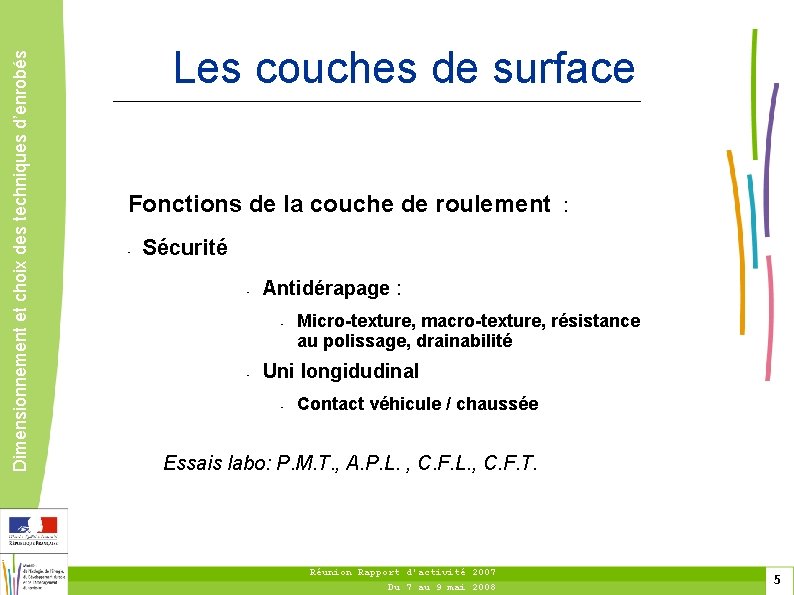

Dimensionnement et choix des techniques d’enrobés Les couches de surface Fonctions de la couche de roulement : - Sécurité - Antidérapage : - - Micro-texture, macro-texture, résistance au polissage, drainabilité Uni longidudinal - Contact véhicule / chaussée Essais labo: P. M. T. , A. P. L. , C. F. T. 5 Réunion Rapport d'activité 2007 Du 7 au 9 mai 2008 5

Dimensionnement et choix des techniques d’enrobés Les couches de surface Enduits superficiels d’usure ( MC; MCDG; BC; GLg; ) - Enrobés coulés à froid ( 0/6; 0/8; 0/10 parfois discontinu avec Bm. P) - - BBUM 0/6 , 0/10 ép. 1 à 1, 5 cm - BBTM 0/6 , 0/10 ép. 2 à 2, 5 cm - BB drainant 0/6 , 0/10 ép. 3 à 5 cm - BBM 0/6 , 0/10 ép. 3 à 4 cm - BBSG 0/10, 0/14 ép. 5 à 10 cm - BBME 0/6 , 0/10 ép. 5 à 10 cm - 6 Réunion Rapport d'activité 2007 Du 7 au 9 mai 2008 6

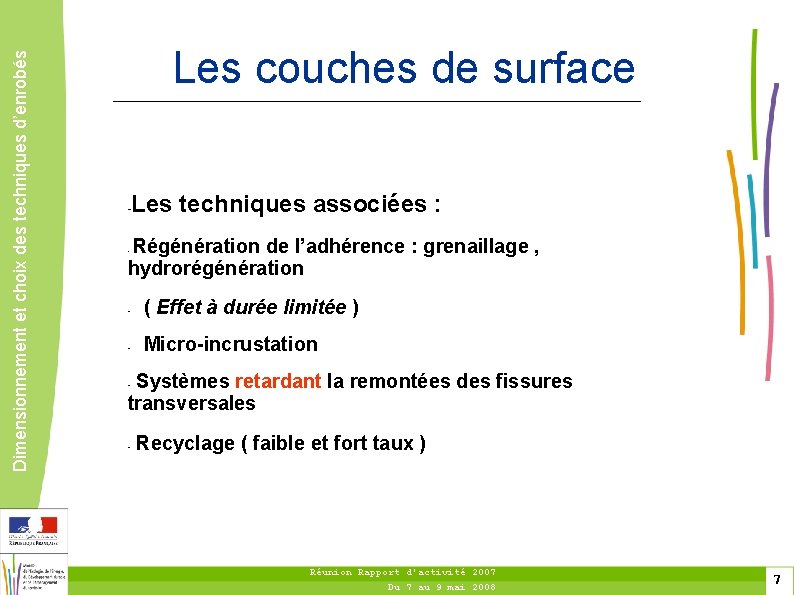

Dimensionnement et choix des techniques d’enrobés Les couches de surface Les techniques associées : - Régénération de l’adhérence : grenaillage , hydrorégénération - - ( Effet à durée limitée ) - Micro-incrustation Systèmes retardant la remontées des fissures transversales - - Recyclage ( faible et fort taux ) 7 Réunion Rapport d'activité 2007 Du 7 au 9 mai 2008 7

Dimensionnement et choix des techniques d’enrobés TRAFIC Classe TEX TS T 0 T 1 T 2 T 3 T 4 T 5 Trafic PL/sens 5000 2000 750 300 150 50 25 0 Coefficient de prise en compte du trafic PL 2 à 3 voies : 4 voies et + 2 X 2 voies 2 X 3 voies et + C= 1, 0 C= 0, 9 C= 0, 8 COTITA 12 mars 2009 8

Dimensionnement et choix des techniques d’enrobés ETAPE PREALABLE Afin d’optimiser la technique d’entretien, il faut connaître l’état de la chaussée. Pour cela, il convient d’effectuer: Une reconnaissance visuelle du site Un relevé de dégradations Des mesures sur chaussée: Déflexions Uni Carottages À partir des carottes: Récupération et analyse du liant Pseudo-Duriez COTITA 12 mars 2009 9

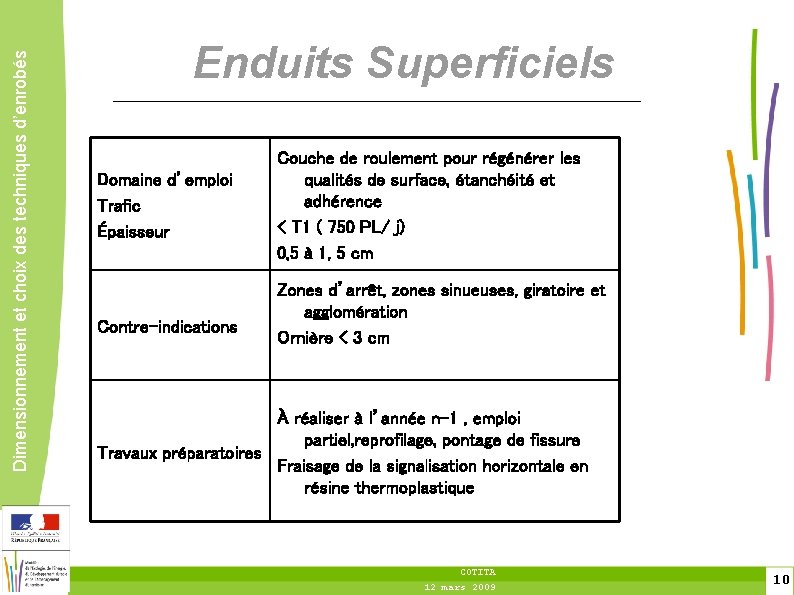

Dimensionnement et choix des techniques d’enrobés Enduits Superficiels Domaine d’emploi Trafic Épaisseur Contre-indications Couche de roulement pour régénérer les qualités de surface, étanchéité et adhérence < T 1 ( 750 PL/ j) 0, 5 à 1, 5 cm Zones d’arrêt, zones sinueuses, giratoire et agglomération Ornière < 3 cm À réaliser à l’année n-1 , emploi partiel, reprofilage, pontage de fissure Travaux préparatoires Fraisage de la signalisation horizontale en résine thermoplastique COTITA 12 mars 2009 10 10

Dimensionnement et choix des techniques d’enrobés Enduits Superficiels Compositi on Granularit é et liant Granularité : 2/4, 4/6, 6/10, 10/14 Liant : Émulsion de bitume pur ou modifié Liant anhydre ou modifié COTITA 12 mars 2009 11 11

Dimensionnement et choix des techniques d’enrobés Enduits Superficiels Gravillons (essais): - Caractéristiques intrinsèques (LOS ANGELES, MDE, CPA) - Caractéristiques de fabrication (propreté, aplatissements, indice de concassage) Liants (contrôles): Teneur en eau (NF EN 1428) X (EN 13075 -1) X X Adhésivité passive/active X p. H X Pénétrabilité, TBA, cohésion sur liant résiduel X Stabilité X (EN 1429) Liant anhydres (B. Fluxés) X Viscosité Indice de rupture Émulsions X X COTITA 12 mars 2009 12 12

Dimensionnement et choix des techniques d’enrobés Enduits Superficiels Fabrication et mise en œuvre : - Application avril à septembre - Température support 10°C - Mise en place de la mosaïque par compactage pneumatique Performances : - Adhérence : bonne à très bonne suivant structure - Projection d’eau : bonne drainabilité de surface - Bruit : bonne pour granulométrie 2/4 -4/6, mauvais pour granulométrie 10/14 ALOGEN : Logiciel d’aide à la formulation des ESU COTITA 12 mars 2009 13 13

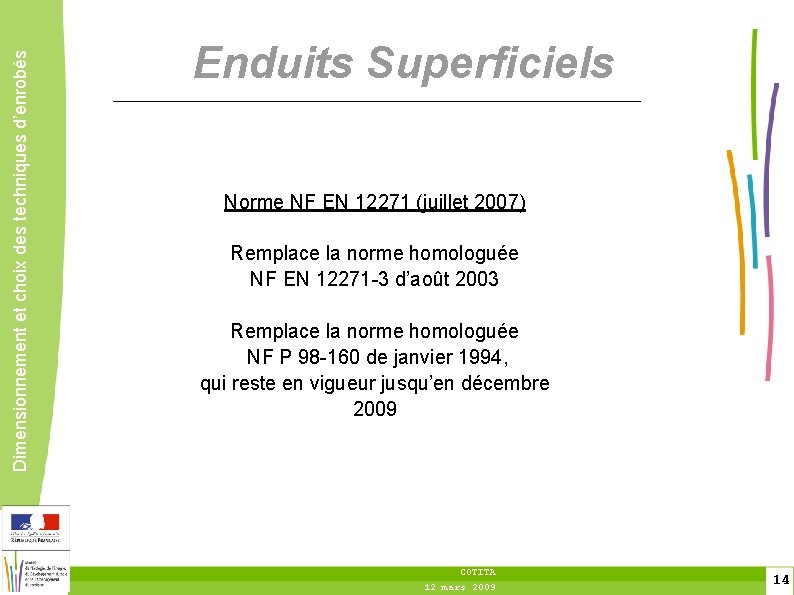

Dimensionnement et choix des techniques d’enrobés Enduits Superficiels Norme NF EN 12271 (juillet 2007) Remplace la norme homologuée NF EN 12271 -3 d’août 2003 Remplace la norme homologuée NF P 98 -160 de janvier 1994, qui reste en vigueur jusqu’en décembre 2009 COTITA 12 mars 2009 14 14

Dimensionnement et choix des techniques d’enrobés ECF Enrobé coulé à froid COTITA 12 mars 2009 15 15

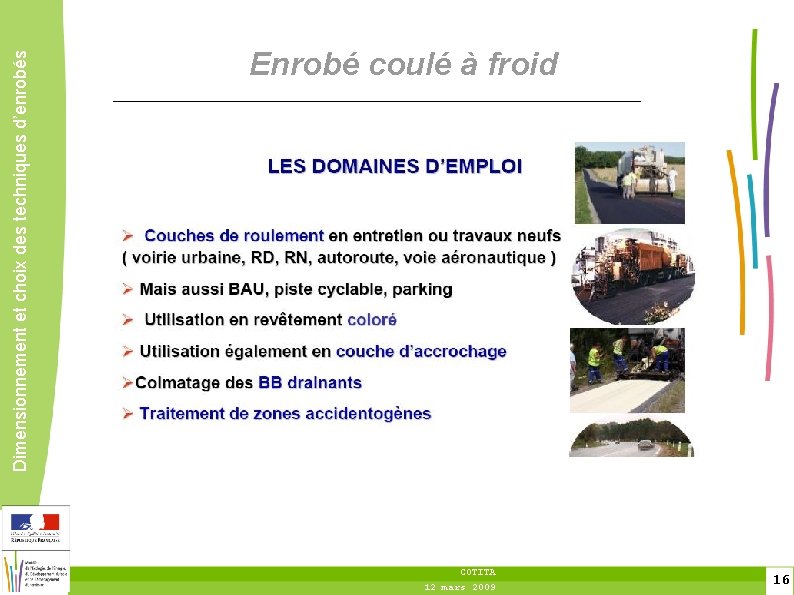

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 16 16

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 17 17

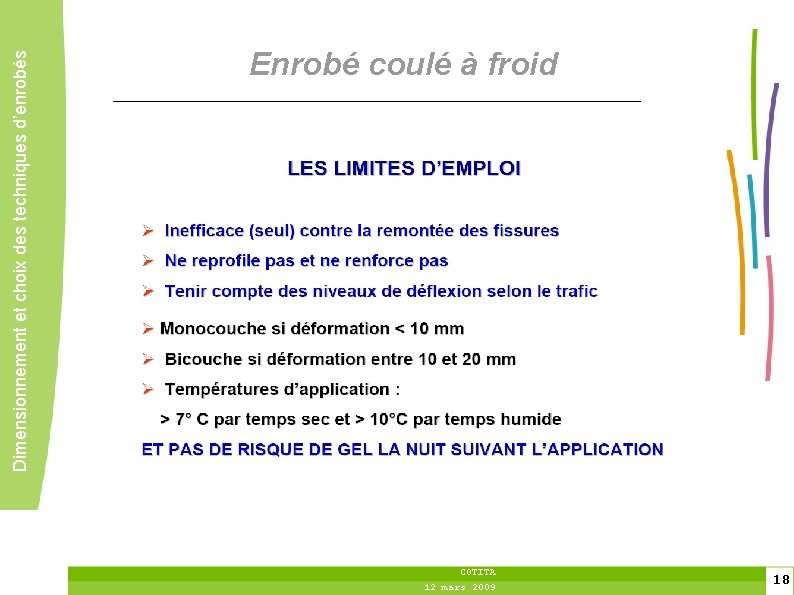

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 18 18

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 19 19

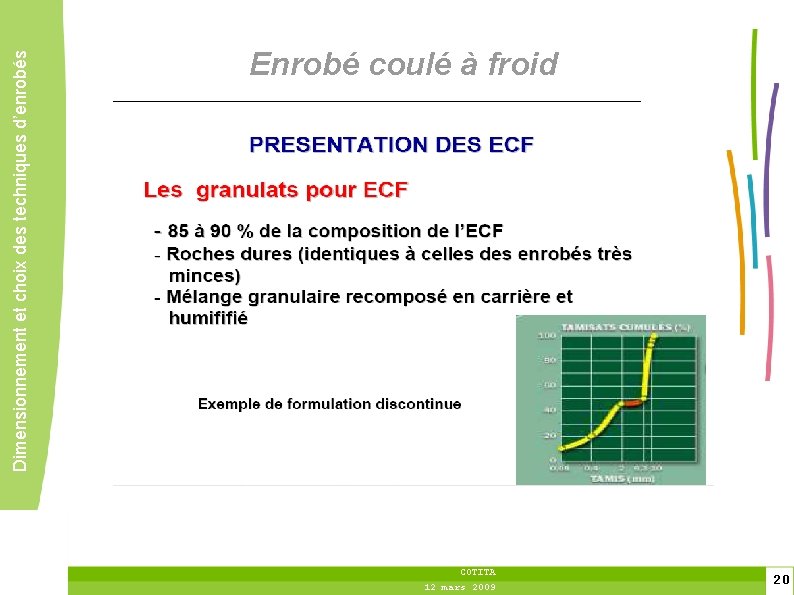

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 20 20

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 21 21

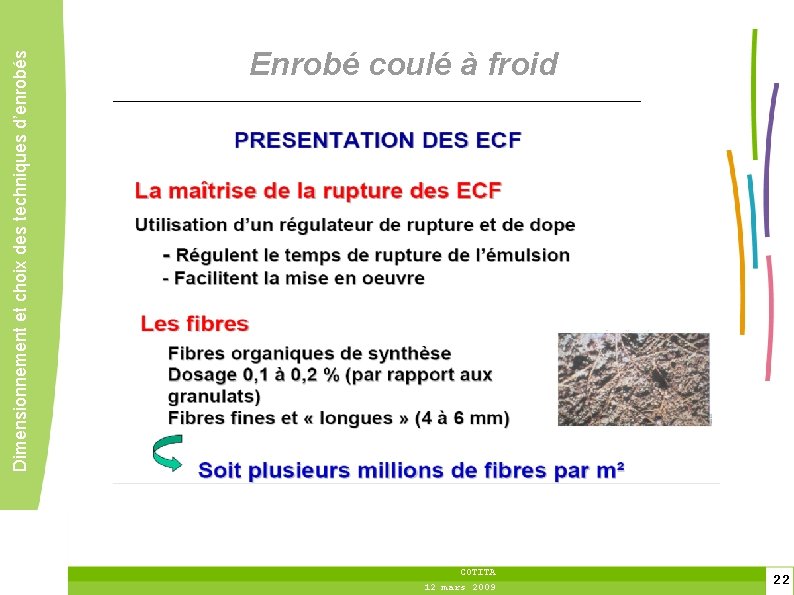

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 22 22

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 23 23

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 24 24

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 25 25

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 26 26

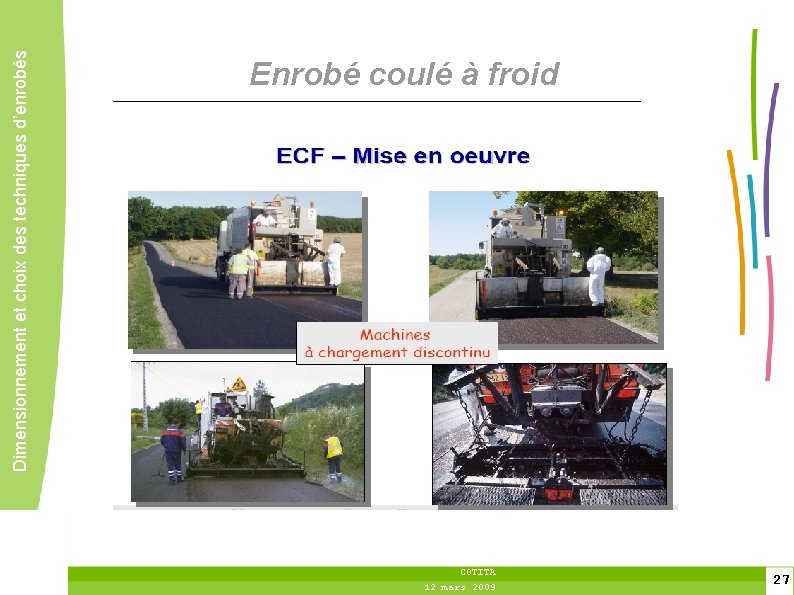

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 27 27

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 28 28

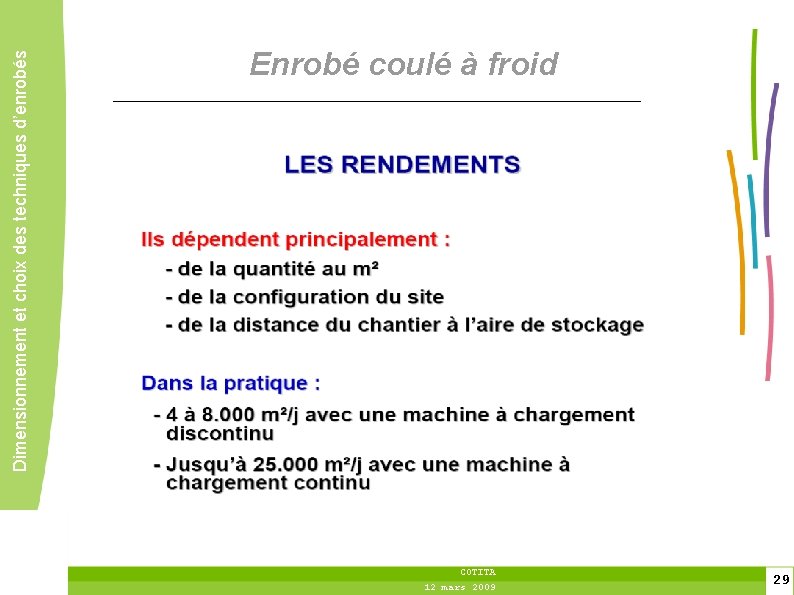

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 29 29

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 30 30

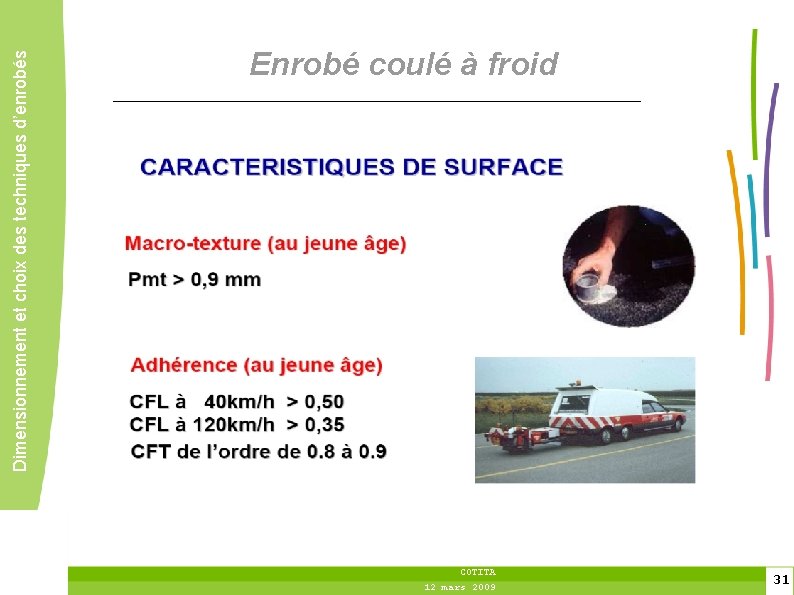

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid COTITA 12 mars 2009 31 31

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid (Haute adhérence) Gravillons -> 100% bauxite Ou matériaux PSV > 0. 65 COTITA 12 mars 2009 32 32

Dimensionnement et choix des techniques d’enrobés Enrobé coulé à froid Norme NF EN 12273 - Octobre 2008 Classes de performance usuelle Caractéristiques Méthode d’essai ECF Classe A ECF Classe B ECF Classe C Evaluation Visuelle des Défauts (EVD) NF EN 12274 -8 EVD I ou III Macrotexture (mm) NF EN 13036 -1 ≧ 1. 0 ≧ 0. 8 ou ≧ 1. 0 PND ou ≧ 0. 4 ou ≧ 0. 6 Bruit (macrotexture) NF EN 13036 -1 Caractéristiques des granulats Résistance à l’usure NF EN 1097 -1 Résistance au polissage NF EN 1097 -8 PSV 50 ou PSV 56 Granulométrie maximale (mm) NF EN 933 -1 6 ou 8 ou 10 6 ou 8 4 ou 6 Cohésion au mouton pendule (J/cm 2) NF EN 13588 PND ou ≧ 1. 0 ou ≧ 1. 2 PND ou ≧ 0. 7 ou ≧ 1. 0 PND ou ≧ 0. 7 Valeur maximum déclarée MDE 15 PND pour « Performance Non Déterminée » MDE 20 PSV 50 COTITA 12 mars 2009 33 33

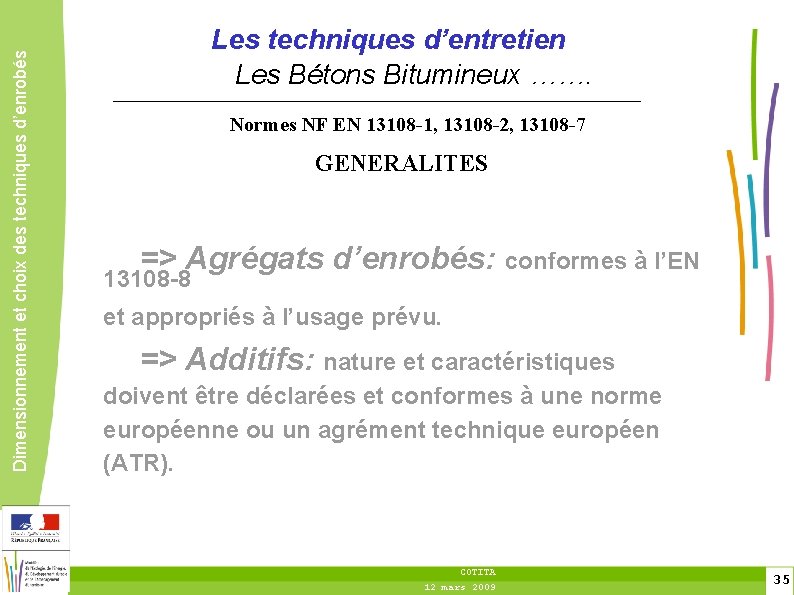

Dimensionnement et choix des techniques d’enrobés Les techniques d’entretien Les Bétons Bitumineux ……. Normes NF EN 13108 -1, 13108 -2, 13108 -7 GENERALITES Choix des constituants => Liants: conformes à EN 12591 (bitume pur), EN 14023 (bitume modifié), pr EN 13924 (bitume dur) la classe, le type et la quantité doivent être spécifiés. => Granulats (Gravillons, Sable, Graves, Filler d’apport): doivent être conformes à l’EN 13043 (*) et appropriés à l’usage prévu. (*) L’application de la norme française XP P 18545 est fortement conseillé COTITA 12 mars 2009 34 34

Dimensionnement et choix des techniques d’enrobés Les techniques d’entretien Les Bétons Bitumineux ……. Normes NF EN 13108 -1, 13108 -2, 13108 -7 GENERALITES => Agrégats d’enrobés: conformes à l’EN 13108 -8 et appropriés à l’usage prévu. => Additifs: nature et caractéristiques doivent être déclarées et conformes à une norme européenne ou un agrément technique européen (ATR). COTITA 12 mars 2009 35 35

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Très Mince ( BBTM ) NF EN 13108 -2 et Béton bitumineux ultra mince (BBUM) COTITA 12 mars 2009 36 36

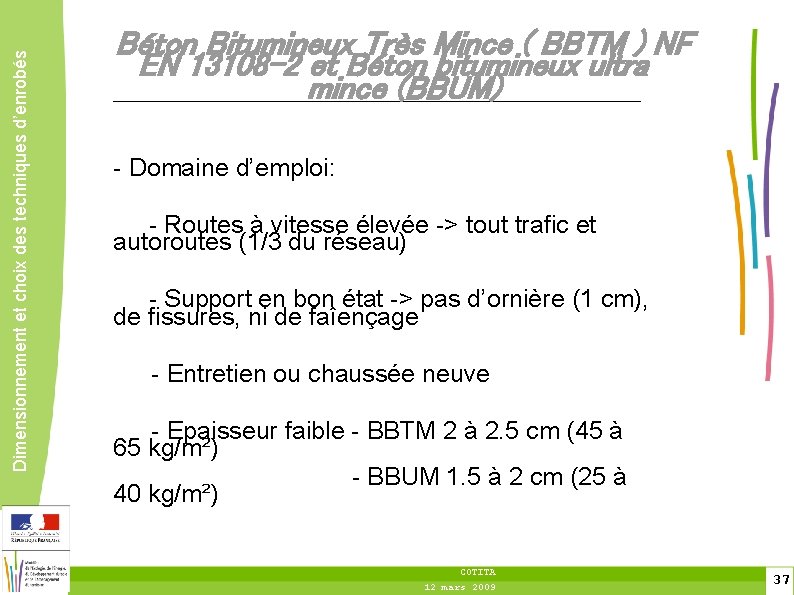

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Très Mince ( BBTM ) NF EN 13108 -2 et Béton bitumineux ultra mince (BBUM) - Domaine d’emploi: - Routes à vitesse élevée -> tout trafic et autoroutes (1/3 du réseau) - Support en bon état -> pas d’ornière (1 cm), de fissures, ni de faîençage - Entretien ou chaussée neuve - Epaisseur faible - BBTM 2 à 2. 5 cm (45 à 65 kg/m²) - BBUM 1. 5 à 2 cm (25 à 40 kg/m²) COTITA 12 mars 2009 37 37

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Très Mince ( BBTM ) NF EN 13108 -2 et Béton bitumineux ultra mince (BBUM) Contre-indications Travaux préparatoires Giratoire Mise en œuvre manuelle Ornière < 1 cm Déflexion : T 3 d < 100/100 mm Déflexion : T 2 d < 80/100 mm Déflexion : >T 1 d < 65/100 mm Déflexion : >T 0 d < 50/100 mm Reprofilage du support si ornière >1 cm Par apport de matériaux ou fraisage Fraisage de la signalisation horizontale en résine thermoplastique COTITA 12 mars 2009 38 38

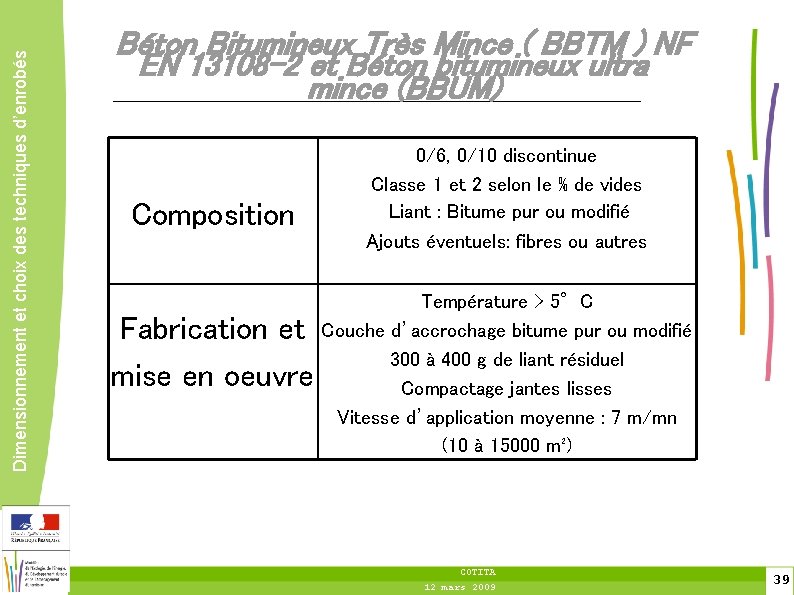

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Très Mince ( BBTM ) NF EN 13108 -2 et Béton bitumineux ultra mince (BBUM) Composition Fabrication et mise en oeuvre 0/6, 0/10 discontinue Classe 1 et 2 selon le % de vides Liant : Bitume pur ou modifié Ajouts éventuels: fibres ou autres Température > 5°C Couche d’accrochage bitume pur ou modifié 300 à 400 g de liant résiduel Compactage jantes lisses Vitesse d’application moyenne : 7 m/mn (10 à 15000 m²) COTITA 12 mars 2009 39 39

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Très Mince ( BBTM ) NF EN 13108 -2 et Béton bitumineux ultra mince (BBUM) COTITA 12 mars 2009 40 40

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Très Mince ( BBTM ) NF EN 13108 -2 et Béton bitumineux ultra mince (BBUM) COTITA 12 mars 2009 41 41

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Très Mince ( BBTM ) NF EN 13108 -2 et Béton bitumineux ultra mince (BBUM) COTITA 12 mars 2009 42 42

4 3 Dimensionnement et choix des techniques d’enrobés BBTM Bauxite Réunion Rapport d'activité 2007 Du 7 au 9 mai 2008 43 43

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Très Mince ( BBTM ) NF EN 13108 -2 et Béton bitumineux ultra mince (BBUM) NF EN 13108 -2 Appellation française Appellation européenne Passant à 2 mm Passant à 0. 063 mm BBTM 6 A 25 à 35 % 7à 9% BBTM 6 B 15 à 25 % 4à 6% BBTM 10 A 25 à 35 % 7à 9% BBTM 10 B 15 à 25 % 4à 6% BBTM 0/6 Classe 1 BBTM 0/6 Classe 2 BBTM 0/10 Classe 1 BBTM 0/10 Classe 2 COTITA 12 mars 2009 44 44

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Très Mince ( BBTM ) NF EN 13108 -2 Appellation française Appellation européenne % vides Vg à 25 girations Tenue à l’eau ITSR (*) Profondeur d’ornière maximale P BBTM 6 A Vg 12 à 19 ≧ 75 % ≦ 20 % (P 20) BBTM 6 B Vg 12 à 19 ≧ 75 % ≦ 20 % (P 20) BBTM 6 A Vg 20 à 25 ≧ 75 % ≦ 20 % (P 20) BBTM 6 B Vg 20 à 25 ≧ 75 % ≦ 20 % (P 20) BBTM 10 A Vg 10 à 17 ≧ 75 % ≦ 15 % (P 15) BBTM 10 B Vg 10 à 17 ≧ 75 % ≦ 15 % (P 15) BBTM 10 A Vg 18 à 25 ≧ 75 % ≦ 15 % (P 15) BBTM 10 B Vg 18 à 25 ≧ 75 % ≦ 15 % (P 15) BBTM 0/6 Classe 1 BBTM 0/6 Classe 2 BBTM 0/10 Classe 1 BBTM 0/10 Classe 2 COTITA 12 mars 2009 45 45

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Drainant ( BBDr ) COTITA 12 mars 2009 46 46

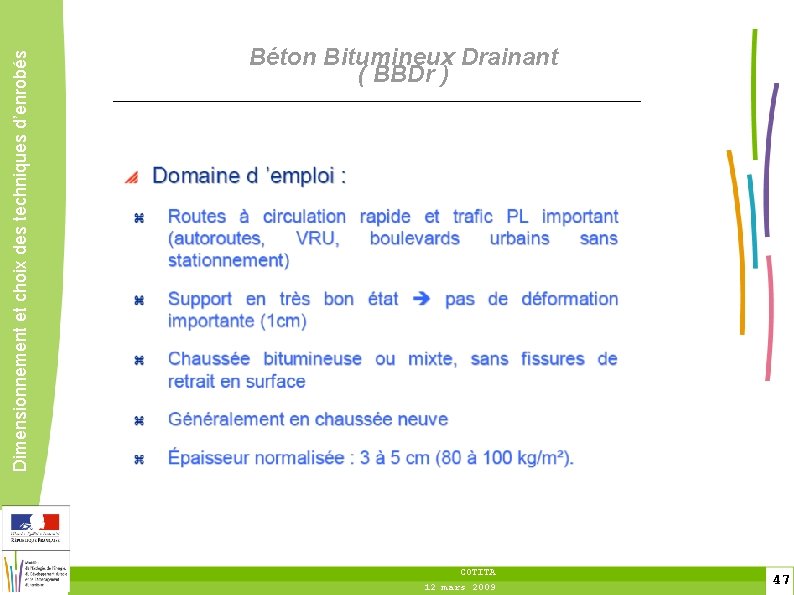

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Drainant ( BBDr ) COTITA 12 mars 2009 47 47

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Drainant ( BBDr ) COTITA 12 mars 2009 48 48

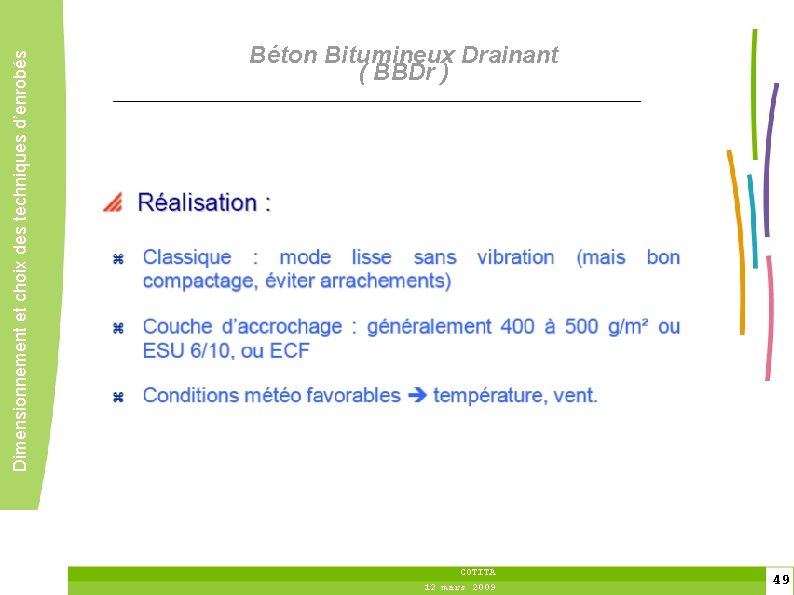

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Drainant ( BBDr ) COTITA 12 mars 2009 49 49

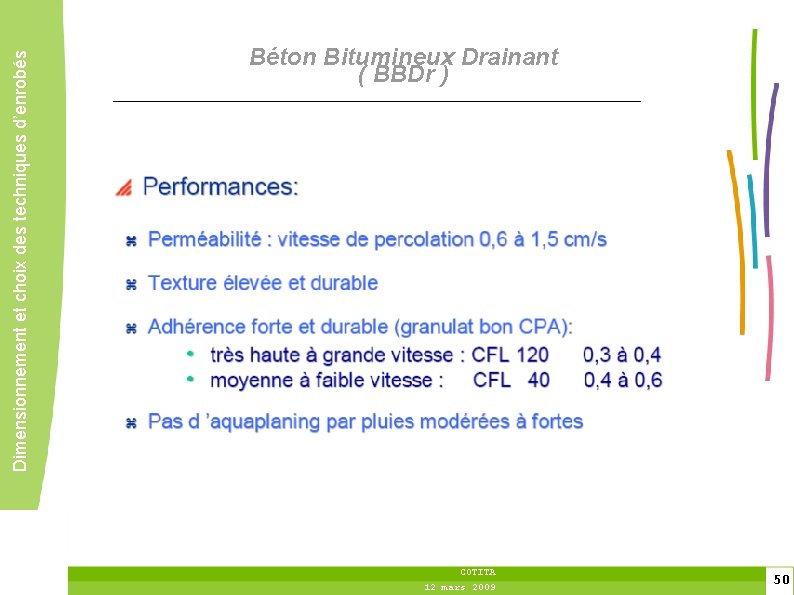

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Drainant ( BBDr ) COTITA 12 mars 2009 50 50

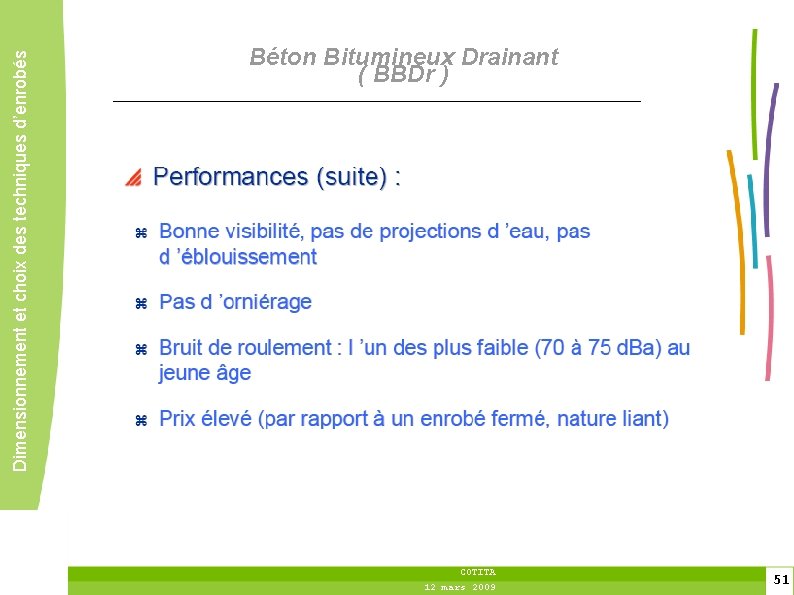

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Drainant ( BBDr ) COTITA 12 mars 2009 51 51

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Drainant ( BBDr ) COTITA 12 mars 2009 52 52

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Drainant ( BBDr ) COTITA 12 mars 2009 53 53

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Drainant ( BBDr ) COTITA 12 mars 2009 54 54

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Drainant ( BBDr ) Caractéristiques et formules recommandées NF EN 13108 -7 Appellation française Appellation européenne % vides minimal (Vmin) % vides maximal (Vmax) Tenue à l’eau ITSR BBDr 0/6 Classe 1 BBDr 6 20 % à 40 g (Vmin 20) et 14 % à 200 g (Vmin 14) 26 % à 40 g (Vmax 26) ITSR ≥ 80 BBDr 0/6 Classe 2 BBDr 6 26 % à 40 g (Vmin 26) et 20 % à 200 g (Vmin 20) 30 % à 40 g (Vmax 30) ITSR ≥ 80 BBDr 0/10 Classe 1 BBDr 10 20 % à 40 g (Vmin 20) et 14 % à 200 g (Vmin 14) 26 % à 40 g (Vmax 26) ITSR ≥ 80 BBDr 0/10 Classe 2 BBDr 10 26 % à 40 g (Vmin 26) et 20 % à 200 g (Vmin 20) 30 % à 40 g (Vmax 30) ITSR ≥ 80 COTITA 12 mars 2009 55 55

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Drainant ( BBDr ) Caractéristiques et formules recommandées NF EN 13108 -7 Épaisseur moyenne d’utilisation pour un 0/6: 3 à 4 cm Épaisseur minimale en tous points: 2 cm. Épaisseur moyenne d’utilisation pour un 0/10: 4 à 5 cm Épaisseur minimale en tous points: 3 cm. En plus des tolérances vues sur les couches d’assises, les BBDr doivent présenter un niveau de drainabilité après mise en œuvre de: Classe 1 Classe 2 Type du BBDr Vitesse de percolation Vp (cm/s) 0/6 mm 0/10 mm 0. 6 0. 8 0. 9 1. 2 COTITA 12 mars 2009 56 56

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Mince ( B. B. M. ) Domaine d’emploi Trafic Épaisseur Performances couche de roulement et de liaison Tous trafics 3 à 5 cm ( 75 à 125 kg/m²) Adhérence: bonne pour type A : moyenne pour types B et C Drainabilité: moyenne Réduction du bruit: moyen Amélioration uni : bonne Aptitude à limiter remontée des fissures: moyenne Contre-indications Ornière < 1, 5 cm Déflexion : T 3 d<105/100 mm Déflexion : T 2 d<80/100 mm Déflexion : >T 1 d<60/100 mm Déflexion : >T 0 d<50/100 mm Pas de problème de VH pour type C Travaux préparatoires Reprofilage du support COTITA si ornière >1, 5 cm 12 mars 2009 57 57

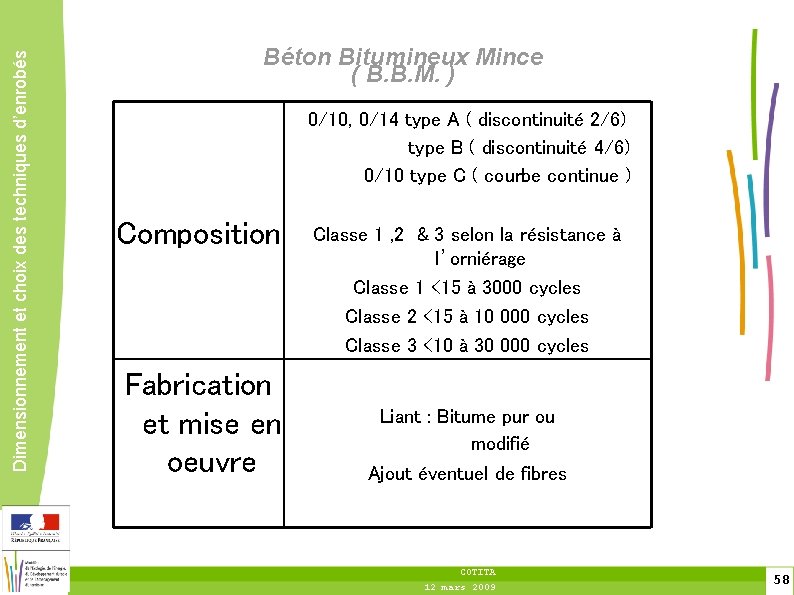

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Mince ( B. B. M. ) 0/10, 0/14 type A ( discontinuité 2/6) type B ( discontinuité 4/6) 0/10 type C ( courbe continue ) Composition Fabrication et mise en oeuvre Classe 1 , 2 & 3 selon la résistance à l’orniérage Classe 1 <15 à 3000 cycles Classe 2 <15 à 10 000 cycles Classe 3 <10 à 30 000 cycles Liant : Bitume pur ou modifié Ajout éventuel de fibres COTITA 12 mars 2009 58 58

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Mince type A (BBMA) A= Discontinuité 2/6 Appellation française Appellation européenne % vides Vg à 40 girations Tenue à l’eau ITSR (*) Profondeur d’ornière maximale P BBMA 1 0/10 EB 10 roulement ou liaison (Vmin 6) à (Vmax 11) ITSR 70 (≥ 70%) P 15 à 3000 cycles -Vi=7% - Vs = 10% BBMA 2 0/10 EB 10 roulement ou liaison (Vmin 6) à (Vmax 11) ITSR 70 (≥ 70%) P 15 à 10000 cycles -Vi=7% - Vs = 10% BBMA 3 0/10 EB 10 roulement ou liaison (Vmin 6) à (Vmax 11) ITSR 70 (≥ 70%) P 10à 30000 cycles -Vi=7% - Vs = 10% BBMA 1 0/14 EB 14 roulement ou liaison (Vmin 6) à (Vmax 11) ITSR 70 (≥ 70%) P 15 à 3000 cycles -Vi=7% - Vs = 10% BBMA 2 0/14 EB 14 roulement ou liaison (Vmin 6) à (Vmax 11) ITSR 70 (≥ 70%) P 15 à 10000 cycles -Vi=7% - Vs = 10% BBMA 3 0/14 EB 14 roulement ou liaison (Vmin 6) à (Vmax 11) ITSR 70 (≥ 70%) P 10 à 30000 cycles -Vi=7% - Vs = 10% COTITA 12 mars 2009 59 59

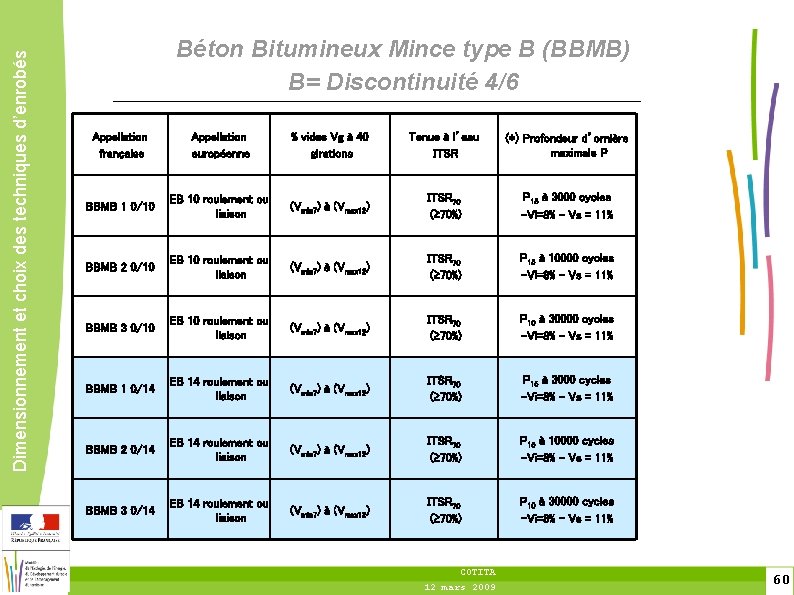

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Mince type B (BBMB) B= Discontinuité 4/6 Appellation française Appellation européenne % vides Vg à 40 girations Tenue à l’eau ITSR (*) Profondeur d’ornière maximale P BBMB 1 0/10 EB 10 roulement ou liaison (Vmin 7) à (Vmax 12) ITSR 70 (≥ 70%) P 15 à 3000 cycles -Vi=8% - Vs = 11% BBMB 2 0/10 EB 10 roulement ou liaison (Vmin 7) à (Vmax 12) ITSR 70 (≥ 70%) P 15 à 10000 cycles -Vi=8% - Vs = 11% BBMB 3 0/10 EB 10 roulement ou liaison (Vmin 7) à (Vmax 12) ITSR 70 (≥ 70%) P 10 à 30000 cycles -Vi=8% - Vs = 11% BBMB 1 0/14 EB 14 roulement ou liaison (Vmin 7) à (Vmax 12) ITSR 70 (≥ 70%) P 15 à 3000 cycles -Vi=8% - Vs = 11% BBMB 2 0/14 EB 14 roulement ou liaison (Vmin 7) à (Vmax 12) ITSR 70 (≥ 70%) P 15 à 10000 cycles -Vi=8% - Vs = 11% BBMB 3 0/14 EB 14 roulement ou liaison (Vmin 7) à (Vmax 12) ITSR 70 (≥ 70%) P 10 à 30000 cycles -Vi=8% - Vs = 11% COTITA 12 mars 2009 60 60

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Mince type C (BBMC) C= continue Appellation française Appellation européenne % vides Vg à 40 girations Tenue à l’eau ITSR (*) Profondeur d’ornière maximale P BBMC 1 0/10 EB 10 roulement ou liaison (Vmin 8) à (Vmax 13) ITSR 70 (≥ 70%) P 15 à 3000 cycles -Vi=8% - Vs = 11% BBMC 2 0/10 EB 10 roulement ou liaison (Vmin 8) à (Vmax 13) ITSR 70 (≥ 70%) P 15 à 10000 cycles -Vi=8% - Vs = 11% BBMC 3 0/10 EB 10 roulement ou liaison (Vmin 8) à (Vmax 13) ITSR 70 (≥ 70%) P 10 à 30000 cycles -Vi=8% - Vs = 11% Pas de BBMC 0/14 dans la 13108 -1 COTITA 12 mars 2009 61 61

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Semi Grenu ( BBSG ) et à Module élevé ( BBME ) Domaine d’emploi Trafic Épaisseur Performances Contre-indications Couche de roulement Suivant classe Classe 1 < T 4/T 5 Classe 2 < T 1 Classe 3 < Tex 5 à 8 cm ( 120 à 190 kg/m²) Adhérence moyenne Drainabilité limite Réduction du bruit moyenne Amélioration uni : bonne Aptitude à limiter la remontée de fissures: Très bonne pour BBSG et BBME Bonne aptitude à la V. H. Ornière < 2 cm Déflexion : T 3 d<185/100 mm Déflexion : T 2 d<105/100 mm Déflexion : >T 1 d<80/100 mm Déflexion : >T 0 d<60/100 mm COTITA 12 mars 2009 62 62

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Semi Grenu ( BBSG ) et Béton Bitumineux à Module élevé ( BBME ) Composition Fabrication et mise en oeuvre 0/10, 0/14 Classe 1 et 2 selon le % de vides à la PCG à 25 girations Granularité : 0/4, 0/6, 0/10 Liant : Bitume pur , modifié ou spécial COTITA 12 mars 2009 63 63

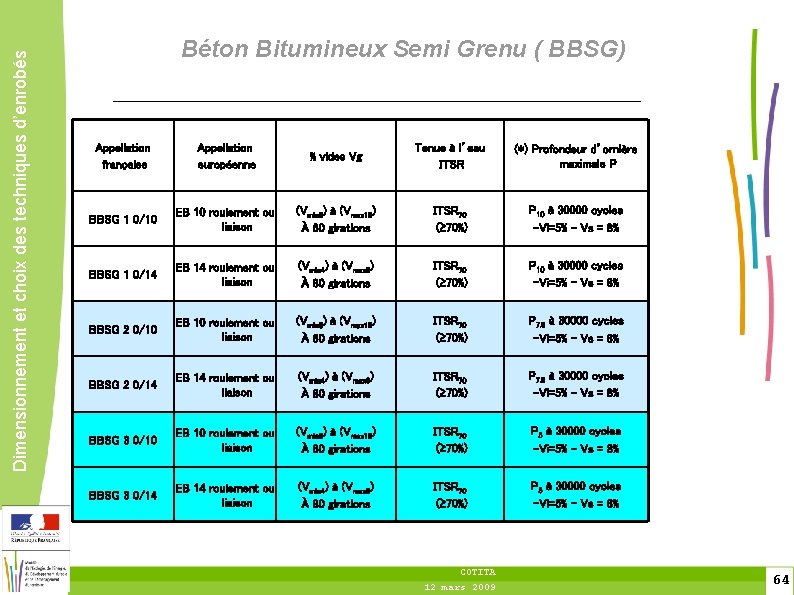

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux Semi Grenu ( BBSG) Appellation française Appellation européenne % vides Vg Tenue à l’eau ITSR (*) Profondeur d’ornière maximale P BBSG 1 0/10 EB 10 roulement ou liaison (Vmin 5) à (Vmax 10) À 60 girations ITSR 70 (≥ 70%) P 10 à 30000 cycles -Vi=5% - Vs = 8% BBSG 1 0/14 EB 14 roulement ou liaison (Vmin 4) à (Vmax 9) À 80 girations ITSR 70 (≥ 70%) P 10 à 30000 cycles -Vi=5% - Vs = 8% BBSG 2 0/10 EB 10 roulement ou liaison (Vmin 5) à (Vmax 10) À 60 girations ITSR 70 (≥ 70%) P 7. 5 à 30000 cycles -Vi=5% - Vs = 8% BBSG 2 0/14 EB 14 roulement ou liaison (Vmin 4) à (Vmax 9) À 80 girations ITSR 70 (≥ 70%) P 7. 5 à 30000 cycles -Vi=5% - Vs = 8% BBSG 3 0/10 EB 10 roulement ou liaison (Vmin 5) à (Vmax 10) À 60 girations ITSR 70 (≥ 70%) P 5 à 30000 cycles -Vi=5% - Vs = 8% BBSG 3 0/14 EB 14 roulement ou liaison (Vmin 4) à (Vmax 9) À 80 girations ITSR 70 (≥ 70%) P 5 à 30000 cycles -Vi=5% - Vs = 8% COTITA 12 mars 2009 64 64

Dimensionnement et choix des techniques d’enrobés Béton Bitumineux à Module élevé ( BBME ) % vides Vg Tenue à l’eau ITSR (*) Profondeur d’ornière maximale P Module Vi=5% Vs=8% Fatigue Vi = 5 % Vs = 8 % EB 10 roulement ou liaison (Vmin 5) à (Vmax 10) À 60 girations ITSR 80 (≥ 80%) P 10 à 30000 cycles -Vi=5% - Vs = 8% ≥ 9000 Mpa Ε 6 -100 BBME 1 0/14 EB 14 roulement ou liaison (Vmin 4) à (Vmax 9) À 80 girations ITSR 80 (≥ 80%) P 10 à 30000 cycles -Vi=5% - Vs = 8% ≥ 9000 Mpa Ε 6 -100 BBME 2 0/10 EB 10 roulement ou liaison (Vmin 5) à (Vmax 10) À 60 girations ITSR 80 (≥ 80%) P 7. 5 à 30000 cycles -Vi=5% - Vs = 8% ≥ 11000 Mpa Ε 6 -100 BBME 2 0/14 EB 14 roulement ou liaison (Vmin 4) à (Vmax 9) À 80 girations ITSR 80 (≥ 80%) P 7. 5 à 30000 cycles -Vi=5% - Vs = 8% ≥ 11000 Mpa Ε 6 -100 BBME 3 0/10 EB 10 roulement ou liaison (Vmin 5) à (Vmax 10) À 60 girations ITSR 80 (≥ 80%) P 5 à 30000 cycles -Vi=5% - Vs = 8% ≥ 11000 Mpa Ε 6 -100 BBME 3 0/14 EB 14 roulement ou liaison (Vmin 4) à (Vmax 9) À 80 girations ITSR 80 (≥ 80%) P 5 à 30000 cycles -Vi=5% - Vs = 8% ≥ 11000 Mpa Ε 6 -100 Appellation française Appellation européenne BBME 1 0/10 COTITA 12 mars 2009 65 65

Dimensionnement et choix des techniques d’enrobés Performances comparées différentes techniques --: Ne convient pas. -Moyen. + Bon ++ Très bon E. S. ECF BBUM BBTM BBDr BBM BBSG BBME Trafic ≤ T 1 Tous ≥ T 3 Tous Épaisseur 0. 5 à 1. 5 à 2 2à 3 3 à 5 (1) 3à 5 8 maxi (2) 8 maxi Adhérence + à ++ + + (3) + à ++ (3) (4) -à+ - - Réduction des projections d’eau + -à+ ++ - -- -- Réduction du bruit de roulement -- -à+ - à ++ + à ++ (5) - - - Résistance à l’orniérage Sans objet (6) ++ -à+ + à ++ ++ Résistance aux efforts de cisaillement -- -à+ + + Aptitude à améliorer l’uni (PO) -- -- - -à+ + + -- -- -- - + (7) - -- - à + (8) -- + + + Aptitude à limiter la remontée de fissures «seule» Viabilité hivernale COTITA 12 mars 2009 66 66

Dimensionnement et choix des techniques d’enrobés BRUIT DE ROULEMENT Méthode Franco-allemande - NF S 31 -119 -2 ou EN ISO 11 -819 -1 7, 50 mètres microphone 1, 20 mètre Revêtement à tester COTITA 12 mars 2009 67 67

Dimensionnement et choix des techniques d’enrobés BRUIT DE ROULEMENT AUTRE METHODE DE MESURE Mesure en champ proche de la roue et en continu Projet de norme ISO 11 -819 -2 COTITA 12 mars 2009 68 68

Dimensionnement et choix des techniques d’enrobés BRUIT DE ROULEMENT INFLUENCE DU TYPE DE REVETEMENT COTITA 12 mars 2009 69 69

Dimensionnement et choix des techniques d’enrobés Prix des revêtements de surface en Rhône-Alpes (2007) Nb de pr ix U BBTM au bitume pur 10 m² 2, 78 BBTM au liant modifié 7 m² BBM au bitume pur 17 BBM au liant modifié Intitulés mini maxi pondérés Évolution 2006/2 007 4, 65 3, 24 / 2, 95 4, 73 3, 45 ▲ T 40, 28 76, 40 49, 87 ▲ 6 T 59, 20 72, 81 62, 89 ▲ BBSG au bitume pur 17 T 43, 73 66, 85 49, 81 ▲ BBSG au liant modifié 1 T 75, 81 ▲ BBME 7 T 42, 00 77, 03 46, 02 ▲ BBTM acoustique 4 m² 1, 40 3, 39 2, 99 / ECF monocouche à l'émulsion de bitume pur 2 m² 1, 48 1, 90 1, 49 ▼ ECF monocouche à l'émulsion de bitume modifié 1 m² 1, 58 ▼ ECF bicouche à l'émulsion de bitume pur 1 m² 2, 90 (*) / ECF bicouche à l'émulsion de bitume modifié 1 m² 2, 65 (*) / Enduit monocouche au bitume pur 9 m² 0, 73 2, 50 1, 23 = Enduit monocouche double gravillonnage au liant modifié 2 m² 1, 17 2, 36 1, 43 ▲ Enduit bicouche au bitume pur 9 m² 1, 35 3, 33 2, 14 ▲ Prix H. T. COTITA 12 mars 2009 70 70
