Dimensioneringsværktøjer CW|A – Curtain Wall Adviser Martin Asly Lading 10 -05 -2019
Dimensioneringsværktøjer under udarbejdelse 1. Dimensioneringstabeller for termoruder 2. Clear. Sight 1. 0 CW|A
Dimensioneringstabeller for termoruder Der ses her kun på vindlast, og ikke på klimalast CW|A
Dimensioneringstabeller for termoruder CW|A
Dimensioneringstabeller for termoruder Udgangspunktet var at vi ønskede tabeller som visuelt var som nedenfor. Klimalast skal være en del af det, og hærdet glas skal dermed også visualiseres i tabellerne. CW|A
Dimensioneringstabeller for termoruder Grundlæggende forudsætninger for tabellerne: - Vindlast - Klimalast - Glasopbygninger - Forstærkning af glasset (float, varmeforstærket, hærdet, lamineret) - Personsikkerhed - Accept af sjældne svigt for klimalast CW|A
Dimensioneringstabeller for termoruder Vindlast: Hvis vi kun benytter 1 vindlast, skal den være konservativ – altså høj! Derfor har vi valgt at benytte 2 vindlaster til tabellerne Lav vindlast: Peakhastighedstryk = qpz, k = 0, 75 k. N/m 2 Høj vindlast: Peakhastighedstryk = qpz, k = 1, 20 k. N/m 2 Peakhastighedstrykket er den værdi som normalt er beskrevet i udbudsmateriale, MEN er ikke en endelig vindlast! Peakhastighedstryk = qpz, k = 0, 75 k. N/m 2 karakteritisk vindlast på 1, 20 k. N/m 2 Peakhastighedstryk = qpz, k = 1, 20 k. N/m 2 karakteritisk vindlast på 1, 92 k. N/m 2 CW|A

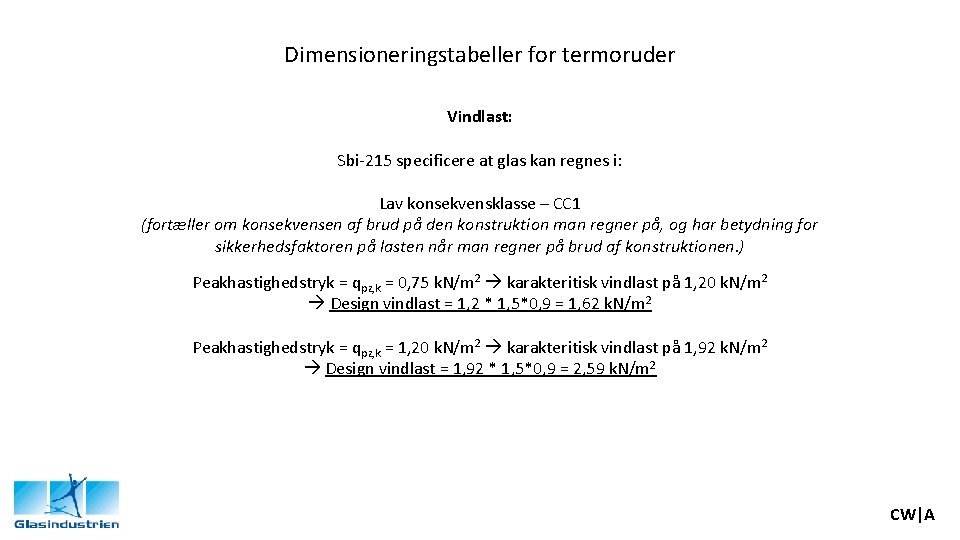

Dimensioneringstabeller for termoruder Vindlast: Sbi-215 specificere at glas kan regnes i: Lav konsekvensklasse – CC 1 (fortæller om konsekvensen af brud på den konstruktion man regner på, og har betydning for sikkerhedsfaktoren på lasten når man regner på brud af konstruktionen. ) Peakhastighedstryk = qpz, k = 0, 75 k. N/m 2 karakteritisk vindlast på 1, 20 k. N/m 2 Design vindlast = 1, 2 * 1, 5*0, 9 = 1, 62 k. N/m 2 Peakhastighedstryk = qpz, k = 1, 20 k. N/m 2 karakteritisk vindlast på 1, 92 k. N/m 2 Design vindlast = 1, 92 * 1, 5*0, 9 = 2, 59 k. N/m 2 CW|A
Dimensioneringstabeller for termoruder Vindlast: Sbi-215 specificere at glas kan regnes i: Lav konsekvensklasse – CC 1 (fortæller om konsekvensen af brud på den konstruktion man regner på, og har betydning for sikkerhedsfaktoren på lasten når man regner på brud af konstruktionen. ) Peakhastighedstryk = qpz, k = 0, 75 k. N/m 2 karakteritisk vindlast på 1, 20 k. N/m 2 Design vindlast = 1, 2 * 1, 5*0, 9 = 1, 62 k. N/m 2 Peakhastighedstryk = qpz, k = 1, 20 k. N/m 2 karakteritisk vindlast på 1, 92 k. N/m 2 Design vindlast = 1, 92 * 1, 5*0, 9 = 2, 59 k. N/m 2 CW|A
Dimensioneringstabeller for termoruder Klimalast: CW|A
Dimensioneringstabeller for termoruder Klimalast: Afhænger af: 1. Højdeforskel fra produktion til installation 2. Forskel i atmosfærisk tryk fra produktion til brugsfasen 3. Temperaturforskel i hulrum fra produktion til brugsfasen CW|A
Dimensioneringstabeller for termoruder Klimalast: Afhænger af: 1. Højdeforskel fra produktion til installation 2. Forskel i atmosfærisk tryk fra produktion til brugsfasen 3. Temperaturforskel i hulrum fra produktion til brugsfasen Tindre hulrum = (67, 2+36, 0)/2 = 51, 6 o. C Tydre hulrum = (76, 4+67, 6)/2 = 72, 0 o. C CW|A
Dimensioneringstabeller for termoruder Klimalast: Valgt klimalast: Temperaturer svarende til Sbi-215 Appendiks C, Tabel C. 5, eksempel 1 b: 4 E-18 Ar-4 -18 Ar-E 4 CW|A
Dimensioneringstabeller for termoruder Glasopbygning Der er i TU vurderet hvilke opbygninger man ønsker at se nærmere på. Valget er faldet på understående 4 opbygninger: 1. 4 E – 16 Ar – 4 – 16 Ar – E 4 2. 6 E – 16 Ar – 4 – 16 Ar – E 6 3. 6 E – 16 Ar – 6 – 16 Ar – E 6 4. 8 E – 16 Ar – 6 – 16 Ar – E 8 CW|A
Dimensioneringstabeller for termoruder Forstærkning af glasset (float, varmeforstærket, hærdet, lamineret) Der tages altid udgangspunkt i float glas i alle lag! Varmeforstærkning og lamineret glas er taget ud af tabellerne, og betragtes ikke! Hærdning er inkluderet i tabellerne, da det er relevant for klimalast. For at holde det relativt simpelt, er det valgt at glas enten er: 1. Float i alle 3 lag 2. Hærdet udvendigt og indvendigt, float i midten CW|A
Dimensioneringstabeller for termoruder Personsikkerhed og accept af sjældne svigt for klimalast CW|A
Dimensioneringstabeller for termoruder Personsikkerhed og accept af sjældne svigt for klimalast Hvem skal acceptere sjældne svigt af ruderne for klimalast? Glasindustrien? Bygherre? Entreprenøren? Glasrådgiver? Må vurderes fra sag til sag, og kan vurderes ved at udføre projekt-specifikke beregninger. Beregning 1: Spændingen for 1, 35*klimalast ≤ regningsmæssig tilladelig spænding for glasset mht. klimalast Sbi-215, s. 26: ”… Hvis sjældne svigt af det ene glaslag kan accepteres, og de øvrige laster kan optages af de øvrige glaslag, kan der ses bort fra lastkombinationen. I stedet skal klimalast undersøges for styrke i anvendelsesgrænsetilstanden, se afsnit 3. 2, Anvendelsesgrænsetilstand, samt note 2 til tabel 4. ” Beregning 2: Spænding for 1, 0*klimalast < 1, 65*regningsmæssig tilladelig spænding for glasset mht. klimalast (hertil bør så chekkes, om de 2 resterende lag kan optage lasterne – altså en 2 -lags beregning) CW|A

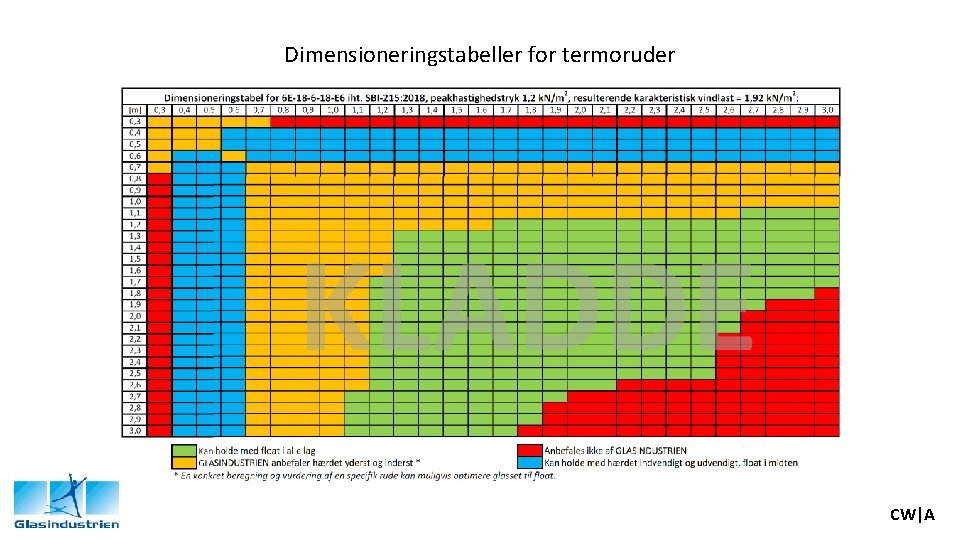

Dimensioneringstabeller for termoruder CW|A
Dimensioneringstabeller for termoruder CW|A
Dimensioneringstabeller for termoruder CW|A
Dimensioneringstabeller for termoruder CW|A
Dimensioneringstabeller for termoruder CW|A
Dimensioneringstabeller for termoruder CW|A
Dimensioneringstabeller for termoruder CW|A
Dimensioneringstabeller for termoruder CW|A
Dimensioneringstabeller for termoruder CW|A
Dimensioneringstabeller for termoruder Jeg har præsenteret en enkelt af 3 -lags tabellerne for en af de stører vindues-producenter i Danmark, og fået tilbagemeldingen at klimalasten er for konservativ, og man normalt ikke hærder glasset for klimalast ved de små størrelser. Tabellerne er ikke en fortolkning, en beregning på den sikre side, eller en vurdering på den sikre side! Tabellerne er 100 % beregninger efter Sbi-215, med de randbetingelser der er angivet i tabellerne. CW|A
Dimensioneringstabeller for termoruder Der vil muligvis blive udarbejdet lignende tabeller for 2 -lags ruder. Der afventes grønt lys før arbejdet sættes i gang… … jeg har dog udarbejdet en enkelt af disse for at give en ide om hvordan de ser ud. CW|A
Dimensioneringstabeller for termoruder CW|A
Dimensioneringstabeller for termoruder CW|A
Dimensioneringstabeller for termoruder CW|A
Clear. Sight – FEA-software til glas CW|A
Clear. Sight – FEA-software til glas CW|A
Clear. Sight – FEA-software til glas Softwaren er udviklet af Lund Universitet. Softwaren er udviklet for at højne kompetenceniveauet blandt de svenske glas-producenter Målet var et simpelt, men effektivt værktøj til at regne de meste gænge glas-konstruktioner CW|A
Clear. Sight – FEA-software til glas Resultatet er et meget simpelt stykke værktøj, som kan regne: 1. Termoruder 2. Boltede glas-konstruktioner (værn, beklædning mm. ) 3. Indspændte konstruktioner (værn, glasvægge, beklædning mm. ) Glas: Float, varmeforstærket og hærdet Laminater: PVB, EVA og SGP Laster: Punktlast, linjelast, jævnt fordelt last CW|A
Clear. Sight – FEA-software til glas Softwaren regner glas efter pr. EN 16612 Ved køb af softwaren, skal man gennemgå et 3 -dags kursus med en ”eksamen” til sidst. - Meget lidt omkring selve softwaren, da den er yderst simpel - Introduktion til relevante normer 1. EN 1990 – Projekteringsgrundlag 2. EN 1991 -1 -1 – Generelle laster 3. EN 1991 -1 -3 – Snelaster 4. EN 1991 -1 -4 – Vindlaster 5. Sbi-215 / pr. EN 16612 / pr. EN 16613 Sammen med kurset og softwaren Clear. Sight, får man excel-arket ”Clear. Load”. CW|A
Clear. Sight – FEA-software til glas Arbejds-flowet - forsiden: 1. Antal lag i beregningen (Max. 5 lag) 2. Understøtningsform CW|A
Clear. Sight – FEA-software til glas Arbejds-flowet - geometri: 1. Dimensioner for glasset 2. Glassets opbygning (Float, varmeforstærket, hærdet, laminerings-typen og tykkelser) CW|A
Clear. Sight – FEA-software til glas Arbejds-flowet - understøtninger: 1. Ud fra valget på forsiden, specificeres understøtningerne yderligere CW|A
Clear. Sight – FEA-software til glas Arbejds-flowet - laster: 1. Størrelsen og placeringen af de forskellige laster specificeres (der regnes 1 lasttilfælde pr. beregninger. Ved flere lastkombinationer, udføres flere beregninger. ) CW|A

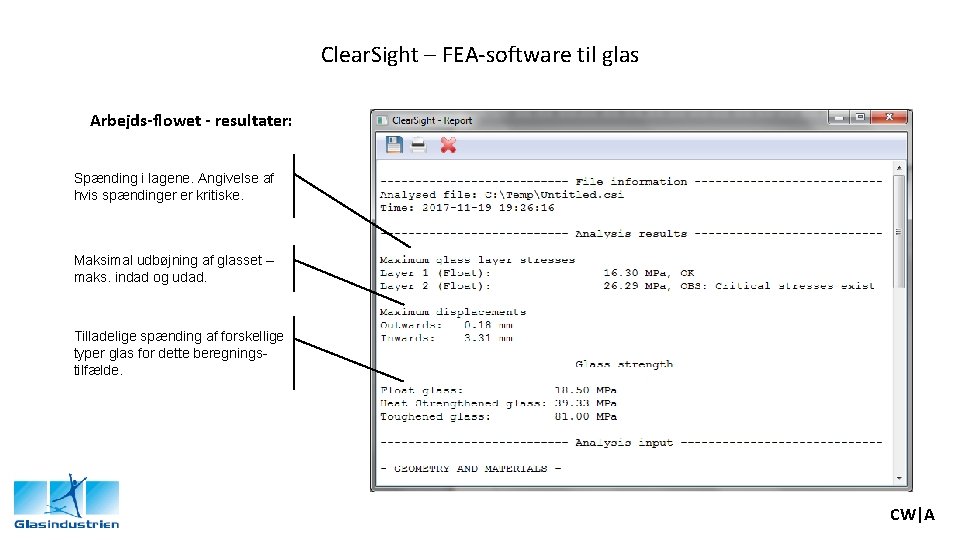

Clear. Sight – FEA-software til glas Arbejds-flowet - resultater: Spænding i lagene. Angivelse af hvis spændinger er kritiske. Maksimal udbøjning af glasset – maks. indad og udad. Tilladelige spænding af forskellige typer glas for dette beregningstilfælde. CW|A
Clear. Sight – FEA-software til glas Arbejds-flowet - resultater: Maksimal spænding. Understøtning kan flyttes for at reducere spændinger, eller ekstra bolt kan indføres. CW|A
Clear. Sight – FEA-software til glas Glasindustrien er i gang med en analyse af hvorvidt denne software skal/kan tilbydes i Danmark Dette har medført min analyse af programmet, brugervenligheden og funktioner For at tilbyde softwaren i Danmark, skal der laves en række tilpasninger for at softwaren regner efter Sbi 215 frem for pr. EN 16612 - Tilladelig spænding er anderledes - Lastkombinationer er anderledes - Faktorer for lastens varighed er anderledes - Tilladelig udbøjning er anderledes - Klimalast er anderledes CW|A
Clear. Sight – FEA-software til glas Min vurdering af softwaren: - Yderst simpelt arbejdsflow i softwaren - Softwaren dækker over langt de fleste tilbudte glaskonstruktioner - Kursus skal tilbydes sammen med softwaren. FEA-programmer er ingeniørverdenens Formel-1 biler. Uden kørekort, kører man galt! - Softwaren skal tilpasses Danmark, så den regner efter Sbi-215 - Clear. Load er et must, så man kan sikre sig at laster er iht. Eurocodes og danske nationale annekser CW|A
Dimensioneringsværktøjer CW|A
Dimensioneringsværktøjer Tak for opmærksomheden Martin Asly Lading CW|A – Curtain Wall Adviser mlading@cwadviser. com CW|A
