DIMENSIONAMENTO DE UM SISTEMA WETLAND CONSTRUDO PARA TRATAMENTO
- Slides: 17
DIMENSIONAMENTO DE UM SISTEMA WETLAND CONSTRUÍDO PARA TRATAMENTO DE ESGOTO SANITÁRIO EM UMA EMPRESA JULIANA DE MATTOS CRUZ Profa. Dra. Nádia Teresinha Schröder Orientadora Prof. Luiz Carlos Klusener Filho Co-orientador
INTRODUÇÃO ü Preocupação crescente com as questões ambientais. ü Busca de novas tecnologias para o tratamento do esgoto sanitário. ü Os Wetlands Construídos (WC) se tornam uma alternativa viável para aplicação em residências que não possuem coleta de esgoto. 2/34
OBJETIVOS OBJETIVO GERAL Dimensionar e projetar um sistema de tratamento de esgoto sanitário por WC em uma empresa da grande Porto Alegre, visando o reuso de água. OBJETIVOS ESPECÍFICOS ü Levantar os dados necessários para realizar os cálculos para o dimensionamento do projeto; ü Selecionar plantas com potencial para remoção de contaminantes e que possam ser utilizadas para ajardinamento e a sua densidade populacional; ü Estimar os custos de uma Estação de Tratamento Secundário de Esgoto Sanitário pelo sistema WC. 3/34
METODOLOGIA Caracterização da Área de estudo Vista Aérea Fonte: Google Mapas (2013) 4/34
METODOLOGIA Caracterização da Área de estudo Vista frontal Fonte: Autoria própria (2013) 11/34
METODOLOGIA Vazão de consumo Fonte: CORSAN (2013) 6/34
METODOLOGIA Vazão diária de efluente ü 33 m³ de consumo ü 21 dias trabalhados ü 1, 57 m³/d 7/34
METODOLOGIA Seleção de Plantas ü As espécies selecionadas encontram-se disponíveis, não havendo necessidade de aquisição: Muda de Citronela § Citronela - Cymbopogon nardus (L. ) Rendle § Biri Amarelo - Canna x generalis L. H. Bailey Fonte: Autoria própria (2013) 8/34
METODOLOGIA Seleção de Plantas Biri Amarelo Fonte: Autoria própria (2013) 9/34
METODOLOGIA Estruturação do Sistema Wetland 1 2 3 4 5 6 Fonte: CRISPIM, et al. (2012) 10/34
RESULTADOS ü Dimensionamento do Projeto § Concentração típica de DBO de esgoto doméstico bruto de 350 mg/L, com remoção de 30% nos tratamentos primários (fossa e filtro), tem-se uma concentração de 245 mg/l (=245 g/m³) a ser reduzida no tratamento secundário do tipo WC, até o grau desejado de 10 mg/L. Incógnitas Vazão diária (m³) Vol. per capita (m³/func. dia) Resultados 1, 57 0, 112 Ce Co (mg/L) 10 245 KT t (d) K 20 p n A (m²) 0, 59 5, 35 0, 87 1 0, 7 12 11/34
RESULTADOS Configuração do Sistema 12/34

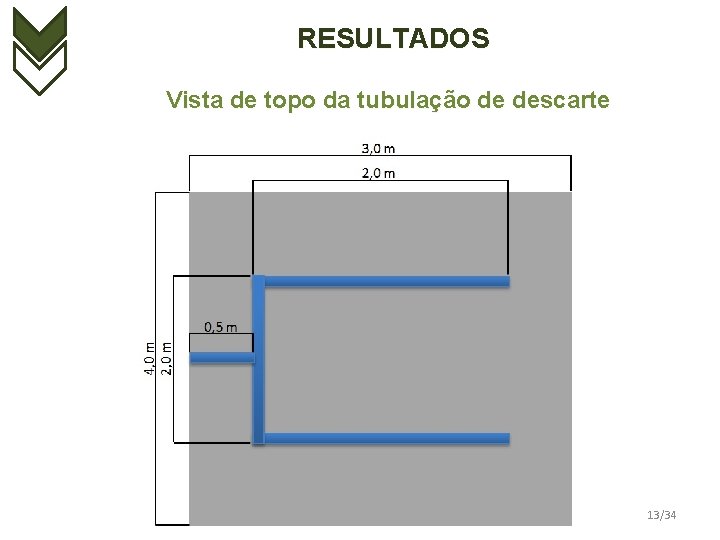

RESULTADOS Vista de topo da tubulação de descarte 13/34
RESULTADOS Vista de corte do WC 14/34
RESULTADOS Densidade da Vegetação 15/34
CONSIDERAÇÕES FINAIS A proposta deste estudo foi dimensionar e projetar um Sistema de Tratamento Secundário de Esgoto Sanitário por meio de um wetland construído e, a partir destes, verificou-se que: ü A DBO foi o parâmetro norteador escolhido para o dimensionamento; ü O fluxo a ser utilizado no sistema foi o vertical com camada de suporte projetada com brita no 2 para auxiliar na função de filtro biológico; ü A área para a construção do wetland calculada foi de 12 m²; 16/34
CONSIDERAÇÕES FINAIS ü O projeto foi elaborado a partir da fossa séptica já existente no local. Será construído um filtro a fim de possibilitar ao final do tratamento o reuso da água tratada e um sumidouro para qualquer eventualidade; ü As espécies selecionadas já ocorrem na região, são utilizadas para paisagismo permitindo uma beleza cênica no local de estudo; ü A densidade populacional da vegetação de 0, 50 m 2 espaçamento necessário para que haja o crescimento da biomassa permitindo, assim, a remoção de poluentes. 17/34
