DIMENSIONAMENTO DE BARRAS COMPRIMIDAS

Dimensões limites Valores máximos da relação larguraespessura para elementos comprimidos Antes de adotar os valores das dimensões dos perfis a serem utilizadas no projeto é necessário estar atento aos limites impostos pela norma

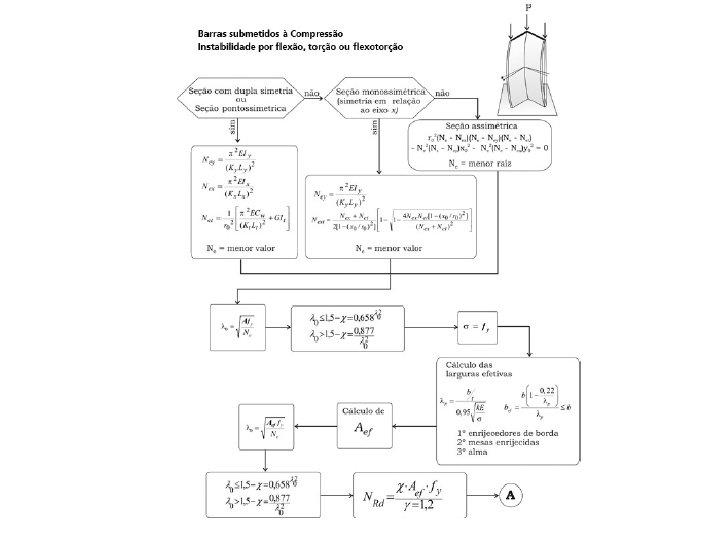

Força axial de compressão Resistente de Cálculo devido à Instabilidade da Barra por Flexão, por Torção ou por Flexotorção A força axial de compressão resistente de cálculo, Nc, rd, deve ser determinada por meio da equação com γ=1, 2 onde χ é o fator de redução decorrente da instabilidade global dada por: Para λ 0 ≤ 1, 5 Para λ 0 > 1, 5 Em que λ 0 é o índice de esbeltez reduzido associado à instabilidade global dado por: Ne • Duplamente simétrica ou ponto simétrica • Monosimétrico • Assimétrico Onde A é área bruta da seção transversal e Aef é a área efetiva da seção transversal da barra, calculada com base nas larguras efetivas dos elementos, adotando σ = χ fy

Cálculo de Ne para perfis duplamente simétricos ou simétricos em relação a um ponto A força axial crítica de flambagem elástica Ne é o menor valor obtido por meio das equações: Em que Iw = momento de inércia ao empenamento ou constante de empenamento E = Modulo de elasticidade G = Modulo de elasticidade transversal Kx. Lx = Comprimento de flambagem por flexão em relação ao eixo x Ky. Ly = Comprimento de flambagem por flexão em relação ao eixo y Kz. Lz = Comprimento de flambagem por torção r 0 = raio de giração polar da seção bruta em relação ao centro de torção, dado por: Onde rx e ry são os raios de giração da seção bruta em relação aos eixos principais de inércia, e x 0 e y 0 são as coordenadas do centro de torção na direção dos eixos principais x e y, respectivamente, em relação ao centróide da seção.

Cálculo de Ne para perfis monossimétricos A força crítica de flambagem elástica Ne de um perfil com seção monosimétrica cujo eixo x é o eixo de simetria é o menor valor calculado pelas equações a seguir. Caso o eixo y seja o eixo de simetria, basta substituir y por x e x 0 por y 0

Cálculo de Ne para perfis assimétricos A força crítica de flambagem elástica Ne de um perfil com seção. Assimétrica é dada pela menor das raizes da equação:
