DIMENSI pada GAMBAR TEKNIK Pertemuan 3 Irma Damayantie
DIMENSI pada GAMBAR TEKNIK Pertemuan 3 Irma Damayantie, S. Ds. , M. Ds. Prodi Desain Produk - FDIK

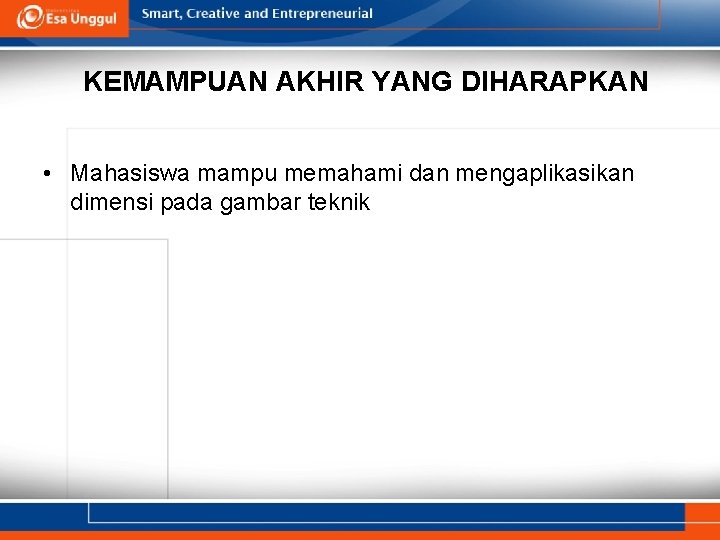

KEMAMPUAN AKHIR YANG DIHARAPKAN • Mahasiswa mampu memahami dan mengaplikasikan dimensi pada gambar teknik

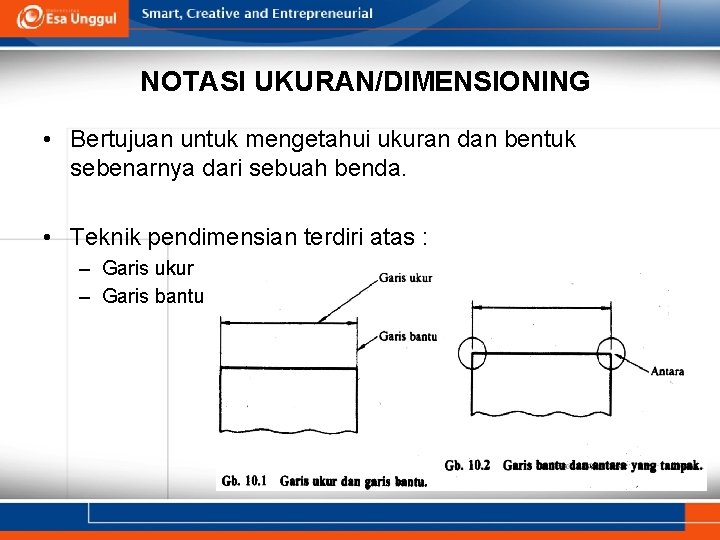

NOTASI UKURAN/DIMENSIONING • Bertujuan untuk mengetahui ukuran dan bentuk sebenarnya dari sebuah benda. • Teknik pendimensian terdiri atas : – Garis ukur – Garis bantu
NOTASI UKURAN/DIMENSIONING • Garis bantu & benda diberi antara. Panjang antara = panjang lebihan garis bantu dari garis ukur. • Sisi garis bantu terluar dari deret garis ukur yang berlapis, harus disambung. Jarak deret pertama dengan benda = 1 cm. Jarak deret berikutnya dengan deret pertama = 8 mm – 1 cm. • Penanda batas ukuran diberi notasi “garis siku 45°” pada perpotongan garis ukur & garis bantu. *Diperoleh menggunakan penggaris segitiga

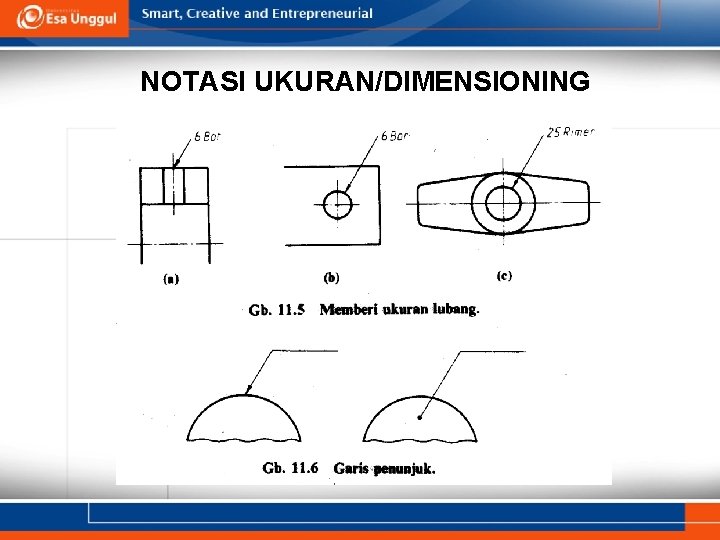

NOTASI UKURAN/DIMENSIONING
NOTASI UKURAN/DIMENSIONING
PENULISAN ANGKA/HURUF (KETERANGAN GAMBAR) • Angka pada garis dimensioning mendatar = menghadap pembaca. Angka berada di atas garis ukur. • Angka pada garis dimensioning vertikal = kertas diputar 90°searah jarum jam. Angka menghadap pembaca & berada di atas garis ukur.
PENULISAN ANGKA/HURUF (KETERANGAN GAMBAR) • Penulisan keterangan gambar = di bawah benda dengan posisi rata kiri benda. JUDUL GAMBAR (sisi atas & diberi garis bawah) SKALA (sisi bawah & angka rata kanan judul) . . . : … v Penulisan “Judul Gambar” lebih besar & ditinta lebih tebal daripada “Skala”. • Contoh : TAMPAK DEPAN SKALA 1: 1

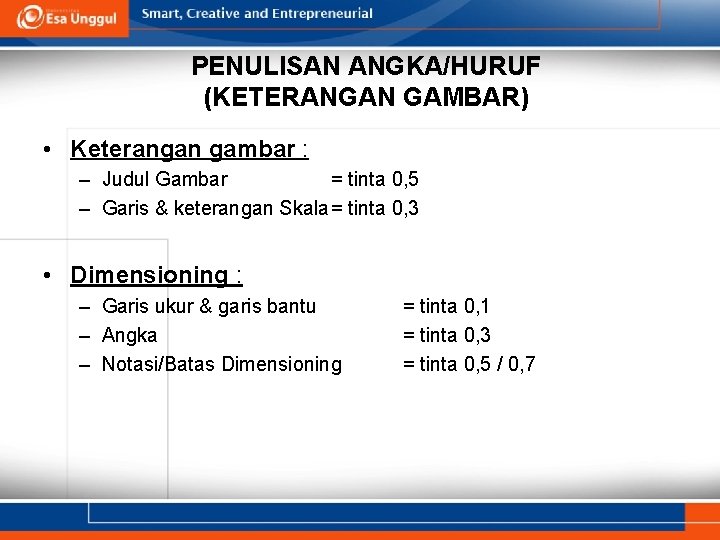

PENULISAN ANGKA/HURUF (KETERANGAN GAMBAR) • Keterangan gambar : – Judul Gambar = tinta 0, 5 – Garis & keterangan Skala= tinta 0, 3 • Dimensioning : – Garis ukur & garis bantu – Angka – Notasi/Batas Dimensioning = tinta 0, 1 = tinta 0, 3 = tinta 0, 5 / 0, 7
