Dimensi Dimensi Tubuh Manusia Pengukuran Statis Posisi Berdiri

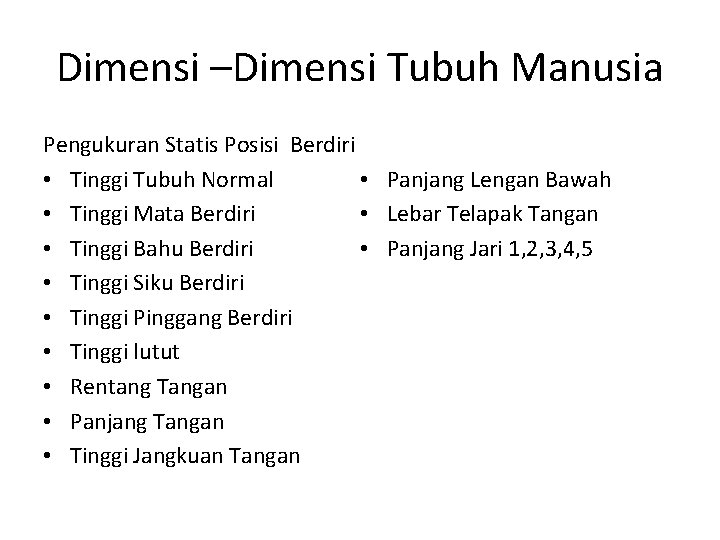

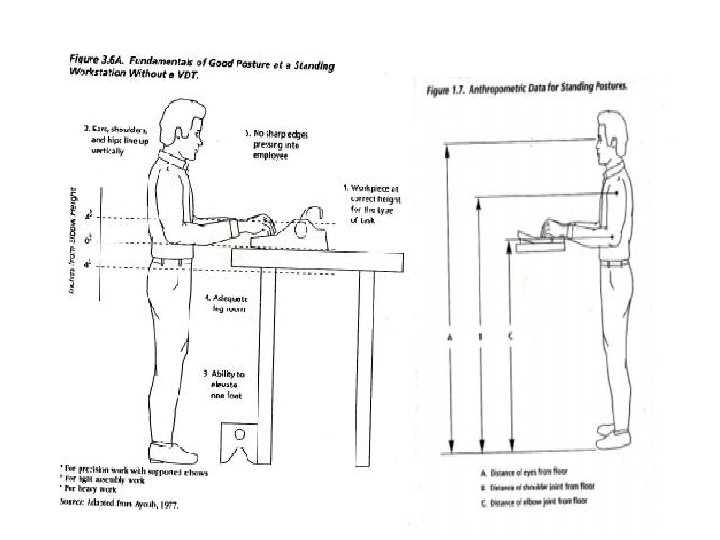

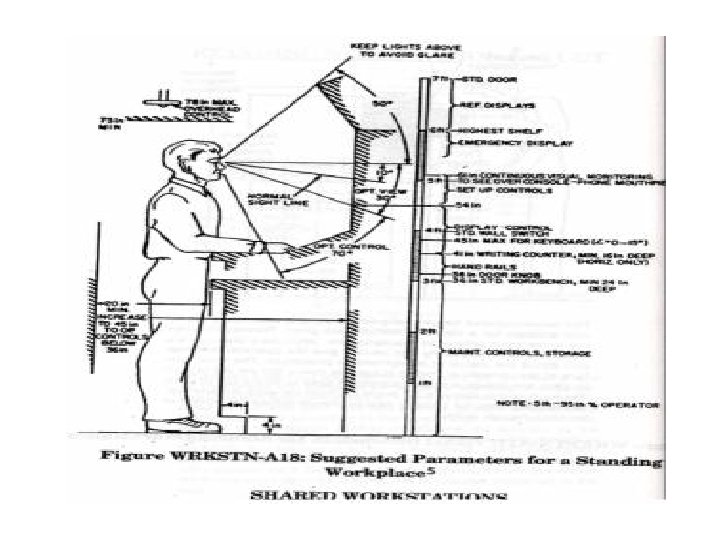

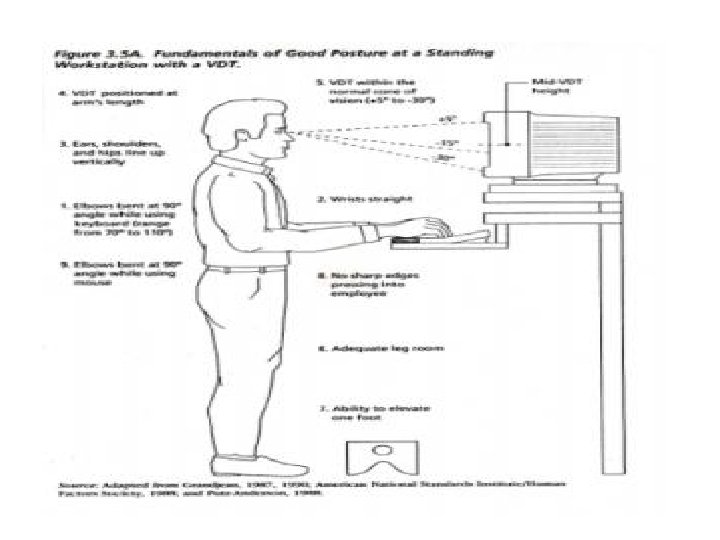

Dimensi –Dimensi Tubuh Manusia Pengukuran Statis Posisi Berdiri • Panjang Lengan Bawah • Tinggi Tubuh Normal • Lebar Telapak Tangan • Tinggi Mata Berdiri • Panjang Jari 1, 2, 3, 4, 5 • Tinggi Bahu Berdiri • Tinggi Siku Berdiri • Tinggi Pinggang Berdiri • Tinggi lutut • Rentang Tangan • Panjang Tangan • Tinggi Jangkuan Tangan

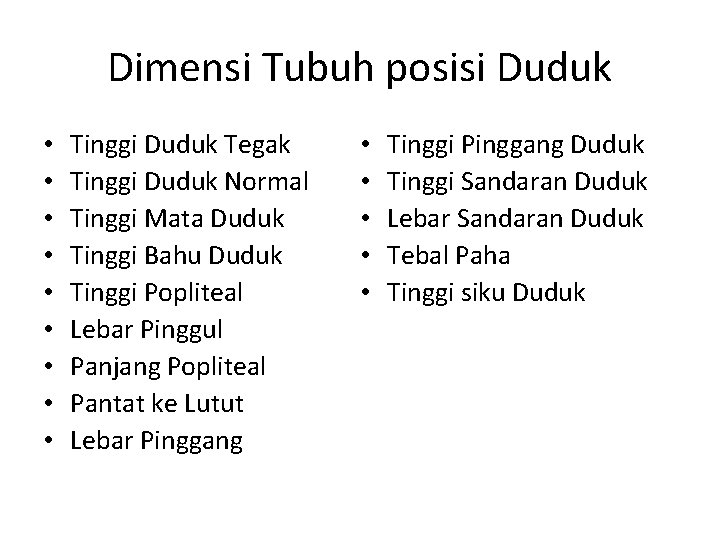

Dimensi Tubuh posisi Duduk • • • Tinggi Duduk Tegak Tinggi Duduk Normal Tinggi Mata Duduk Tinggi Bahu Duduk Tinggi Popliteal Lebar Pinggul Panjang Popliteal Pantat ke Lutut Lebar Pinggang • • • Tinggi Pinggang Duduk Tinggi Sandaran Duduk Lebar Sandaran Duduk Tebal Paha Tinggi siku Duduk

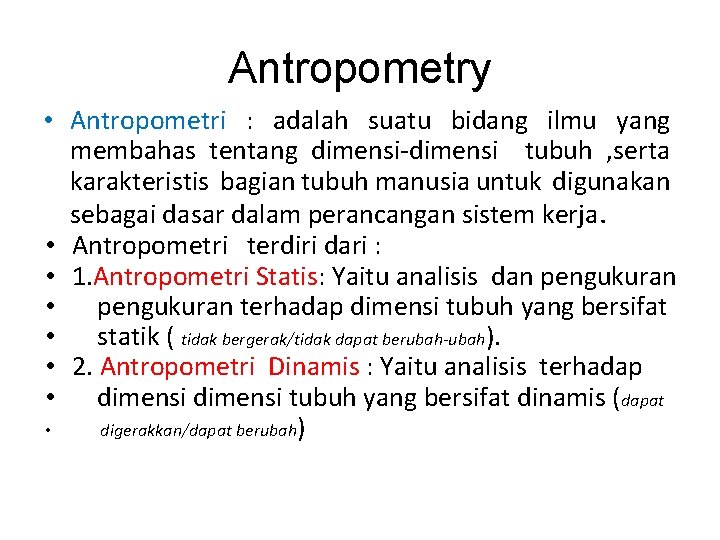

Antropometry • Antropometri : adalah suatu bidang ilmu yang membahas tentang dimensi-dimensi tubuh , serta karakteristis bagian tubuh manusia untuk digunakan sebagai dasar dalam perancangan sistem kerja. • Antropometri terdiri dari : • 1. Antropometri Statis: Yaitu analisis dan pengukuran • pengukuran terhadap dimensi tubuh yang bersifat • statik ( tidak bergerak/tidak dapat berubah-ubah). • 2. Antropometri Dinamis : Yaitu analisis terhadap • dimensi tubuh yang bersifat dinamis (dapat • digerakkan/dapat berubah)

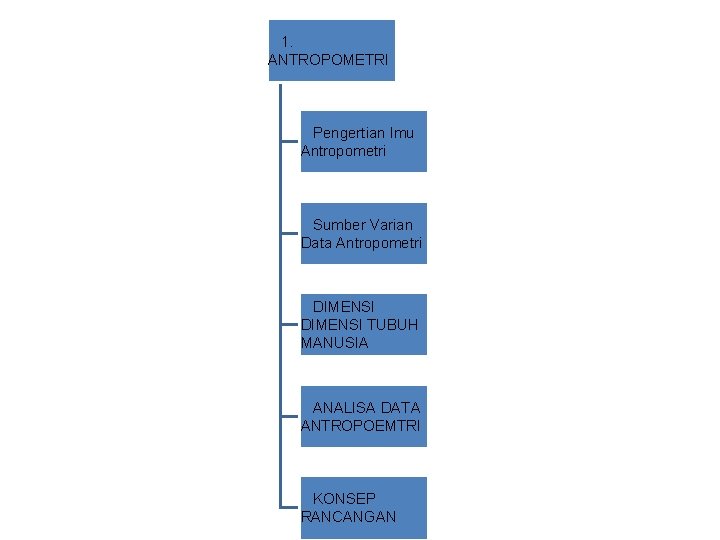

1. ANTROPOMETRI Pengertian Imu Antropometri Sumber Varian Data Antropometri DIMENSI TUBUH MANUSIA ANALISA DATA ANTROPOEMTRI KONSEP RANCANGAN

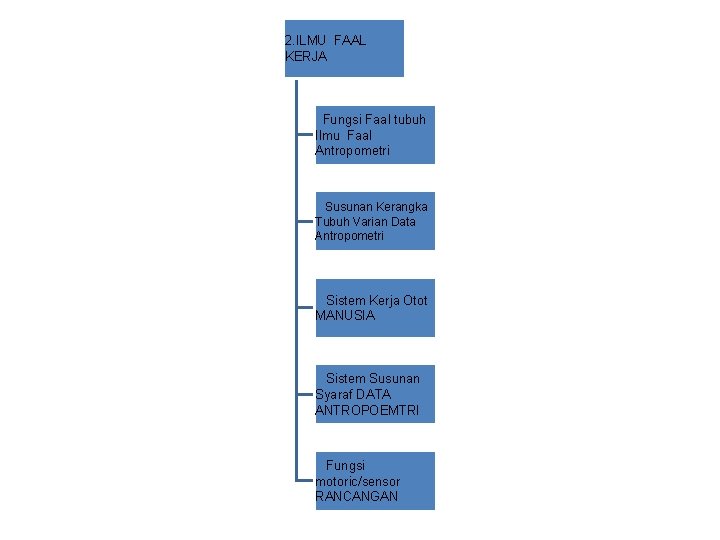

2. ILMU FAAL KERJA Fungsi Faal tubuh Ilmu Faal Antropometri Susunan Kerangka Tubuh Varian Data Antropometri Sistem Kerja Otot MANUSIA Sistem Susunan Syaraf DATA ANTROPOEMTRI Fungsi motoric/sensor RANCANGAN

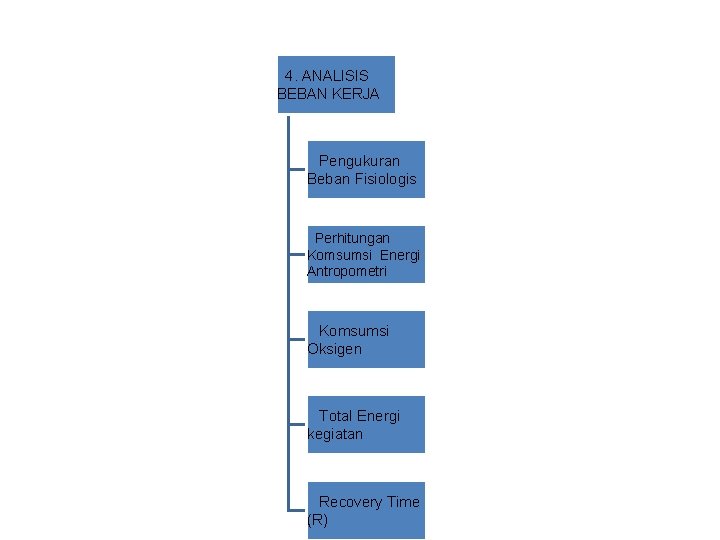

4. ANALISIS BEBAN KERJA Pengukuran Beban Fisiologis Perhitungan Komsumsi Energi Antropometri Komsumsi Oksigen Total Energi kegiatan Recovery Time (R)
3. BIMEKANIKA Pengertian ilmu Bi 0 mekanika Beberapa Rumus Terapan Analisis Rancangan Biomekanika Rancangan berdasarkan Biomekanika

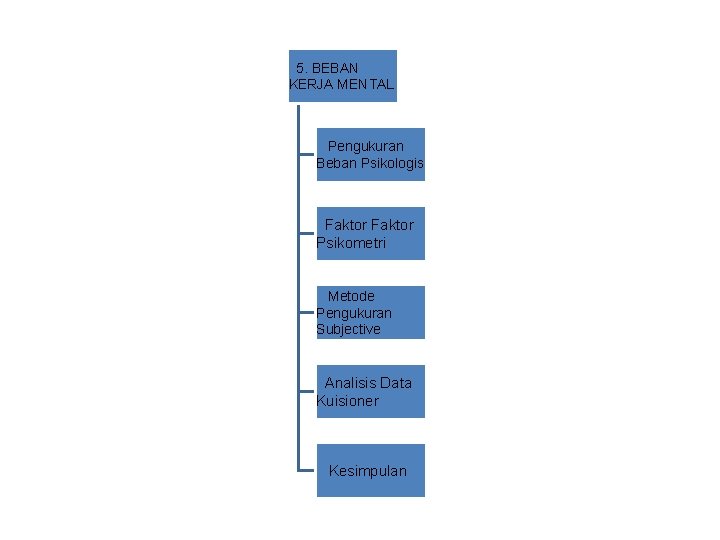

5. BEBAN KERJA MENTAL Pengukuran Beban Psikologis Faktor Psikometri Metode Pengukuran Subjective Analisis Data Kuisioner Kesimpulan

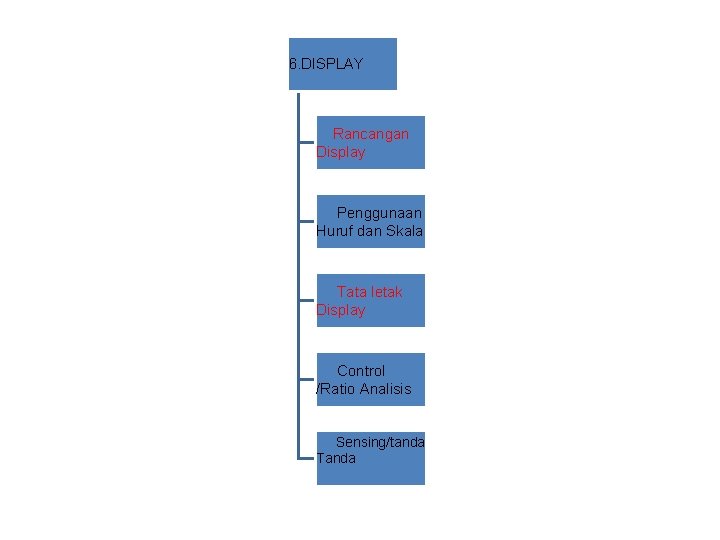

6. DISPLAY Rancangan Display Penggunaan Huruf dan Skala Tata letak Display Control /Ratio Analisis Sensing/tanda Tanda

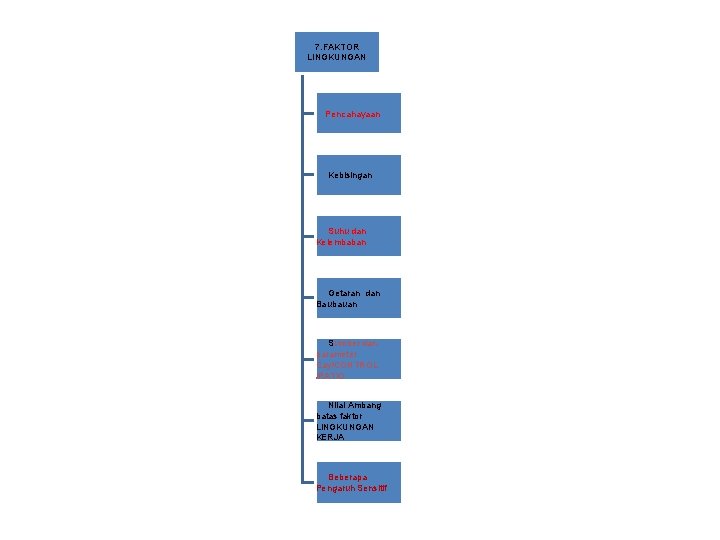

7. FAKTOR LINGKUNGAN Pencahayaan Kebisingan Suhu dan Kelembaban Getaran dan Baubauan Sumber dan parameter Cay/CONTROL /RATIO Nilai Ambang batas faktor LINGKUNGAN KERJA Beberapa Pengaruh Sensitif
8. Ekperimental Desain LINGKUNGAN Pengertian Ekperiemental Desain Rancangan Percobaan Rancangan Sumber Data dan Renponden Pengumpulan Data Analsisis data dengan Desain Fakorial parameter Cay/CONTROL /RATIO Penentuan Uji Hipotesis Penentuan Kesimpulan

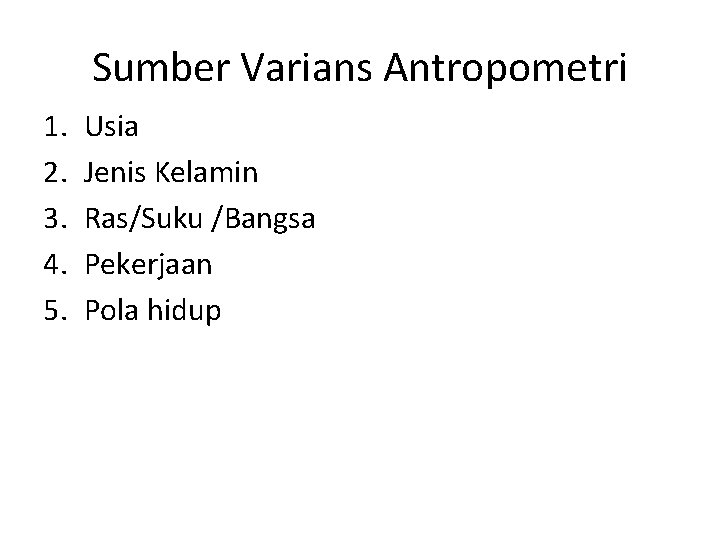

Sumber Varians Antropometri 1. 2. 3. 4. 5. Usia Jenis Kelamin Ras/Suku /Bangsa Pekerjaan Pola hidup

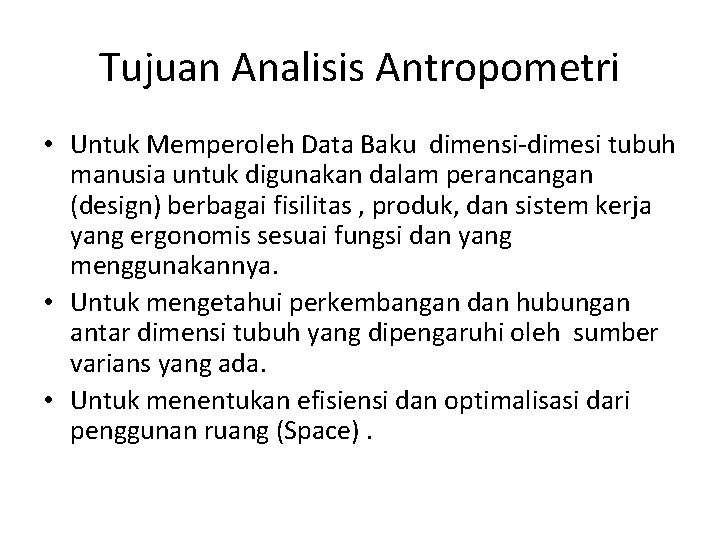

Tujuan Analisis Antropometri • Untuk Memperoleh Data Baku dimensi-dimesi tubuh manusia untuk digunakan dalam perancangan (design) berbagai fisilitas , produk, dan sistem kerja yang ergonomis sesuai fungsi dan yang menggunakannya. • Untuk mengetahui perkembangan dan hubungan antar dimensi tubuh yang dipengaruhi oleh sumber varians yang ada. • Untuk menentukan efisiensi dan optimalisasi dari penggunan ruang (Space).
Konsep Rancangan berdasarkan Data Antropometri 1. Konsep Rancangan Sistem : berdasarkan Antropometri Baku dengan standart (normal). Data Mis : Perancangan Ukuran Produk dengan Mass product , dengan L, M, S. 2. Konsep Rancangan Sistem : berdasarkan Data Antropometri Baku yang dapat di sesuaikan. Mis: Perancangan Produk dengan model Knock Down, di Stel, dapat ditinggikan, dapat diperbesar, dengan batas minimum dan batas maksimum tertentu. 3. Konsep Rancangan Sistem : berdasarkan Data Antropometri individu dan data Extrim. Mis: Rancangan Produk untuk orang cacat, baju pengantin , dan rancangan khusus.
Pengukuran dimensi Atropometri • • Mengenal dimensi-dimensi tubuh manusia. Teknik dan metode pengukuran Menentukan alat ukur dan satuan pegukuran Mengumpulkan data dalam tabel data Analisa Data dengan Statistik untuk data Baku Menentukan Konsep Rancangan Menetapkan Dimensi Hasil rancangan
Analisis Data Antropometri Tabulasi Data berdasaran Dimensistr Menentukan Range (R). Menentukan Jumlah kelas (K) Menentukan Interval kelas (I) Menyusun Tabel Distribusi Frekwensi Data Menentukan Mean (× ) dan Standart Deviasi (Sd). • Menentukan Chi Kwdrat Hitung • Menentukan Distribusi Normal berdasarkan Uji Chi Kwadrat. • • •

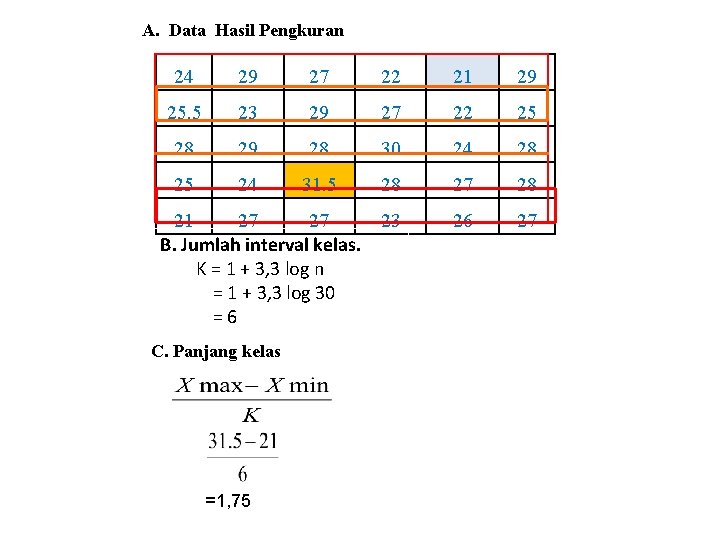

A. Data Hasil Pengkuran 24 29 27 22 21 29 25. 5 23 29 27 22 25 28 29 28 30 24 28 25 24 31. 5 28 27 28 21 27 27 23 B. Jumlah interval kelas. K = 1 + 3, 3 log n = 1 + 3, 3 log 30 = 6 26 27 C. Panjang kelas =1, 75

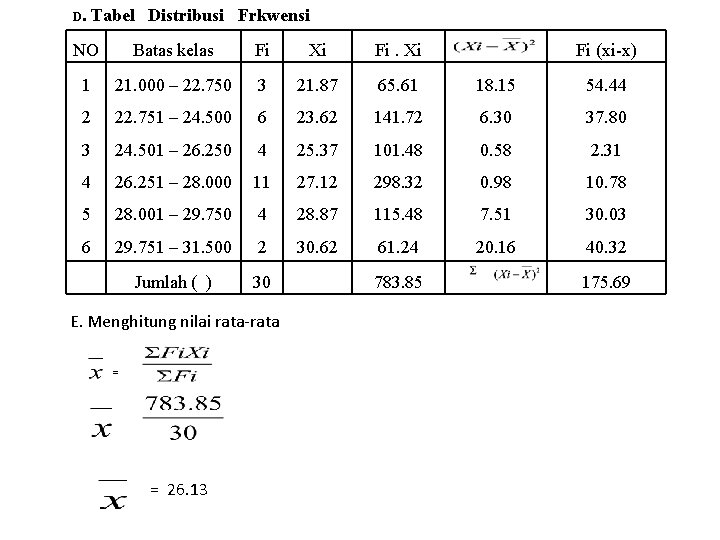

D. Tabel Distribusi Frkwensi NO Batas kelas Fi Xi Fi. Xi 1 21. 000 – 22. 750 3 21. 87 65. 61 18. 15 54. 44 22. 751 – 24. 500 6 23. 62 141. 72 6. 30 37. 80 24. 501 – 26. 250 4 25. 37 101. 48 0. 58 2. 31 4 26. 251 – 28. 000 11 27. 12 298. 32 0. 98 10. 78 5 28. 001 – 29. 750 4 28. 87 115. 48 7. 51 30. 03 6 29. 751 – 31. 500 2 30. 62 61. 24 20. 16 40. 32 Jumlah ( ) 30 2 3 E. Menghitung nilai rata-rata = = 26. 13 783. 85 Fi (xi-x) 175. 69

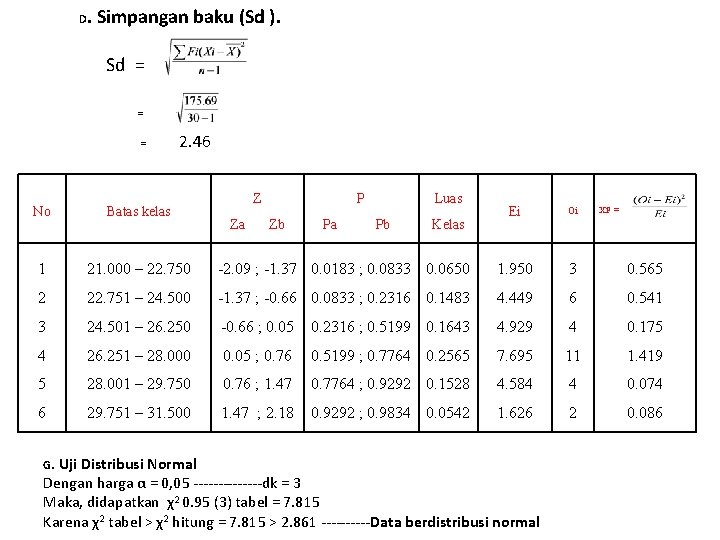

. Simpangan baku (Sd ). Sd = D = 2. 46 No Batas kelas 1 21. 000 – 22. 750 2 Z P Luas Ei Oi -2. 09 ; -1. 37 0. 0183 ; 0. 0833 0. 0650 1. 950 3 0. 565 22. 751 – 24. 500 -1. 37 ; -0. 66 0. 0833 ; 0. 2316 0. 1483 4. 449 6 0. 541 3 24. 501 – 26. 250 -0. 66 ; 0. 05 0. 2316 ; 0. 5199 0. 1643 4. 929 4 0. 175 4 26. 251 – 28. 000 0. 05 ; 0. 76 0. 5199 ; 0. 7764 0. 2565 7. 695 11 1. 419 5 28. 001 – 29. 750 0. 76 ; 1. 47 0. 7764 ; 0. 9292 0. 1528 4. 584 4 0. 074 6 29. 751 – 31. 500 1. 47 ; 2. 18 0. 9292 ; 0. 9834 0. 0542 1. 626 2 0. 086 G. Uji Distribusi Normal Za Zb Pa Pb Kelas Dengan harga α = 0, 05 -------dk = 3 Maka, didapatkan χ2 0. 95 (3) tabel = 7. 815 Karena χ2 tabel > χ2 hitung = 7. 815 > 2. 861 -----Data berdistribusi normal Xi 2 =
Menentukan Nilai Persentil • • • H. Menghitung Nilai Persentil P 5, P 50, dan P 95 P 5 = M + Sd. ( Z ) ……………. Z = -1, 64 = 26. 13 + 2. 46 (-1, 64) = 26. 13 – 4. 03 = 22. 1 P 50 =M + Sd (Z) ……………. . Z = 0 = 26. 13 + 2. 46 ( 0 ) = 26. 13 P 95 = M + Sd( Z) ……………Z = + 1, 64 = 26. 13 + 2. 46 (1, 64) = 26. 13 + 4. 03 = 30. 16

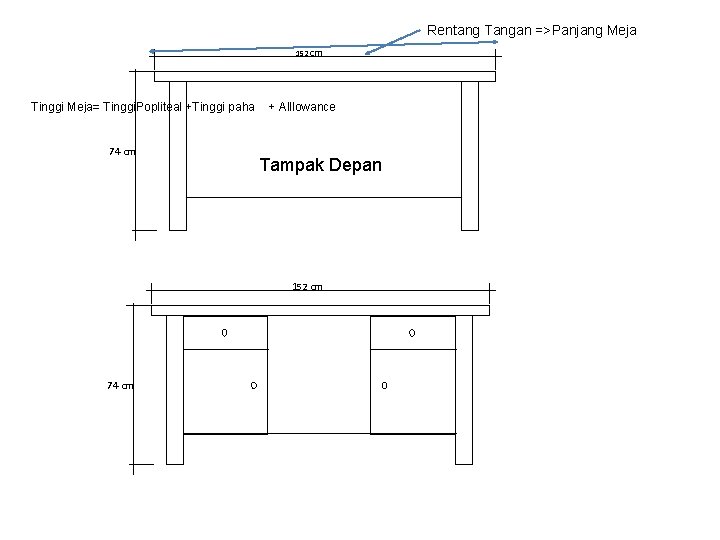

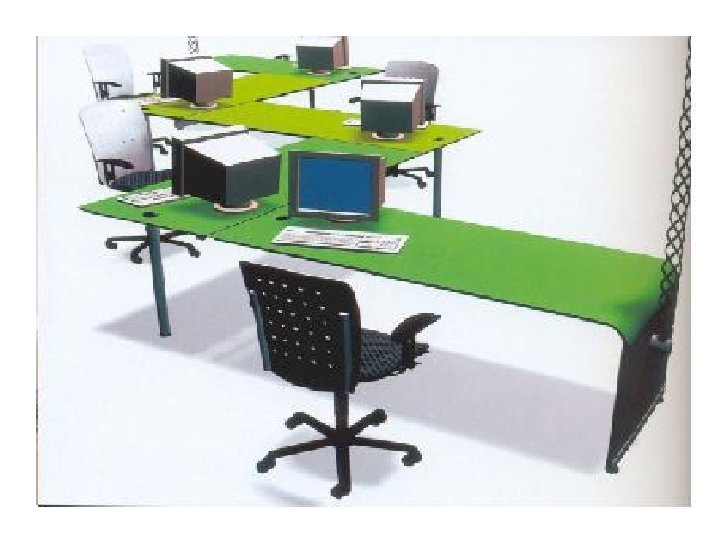

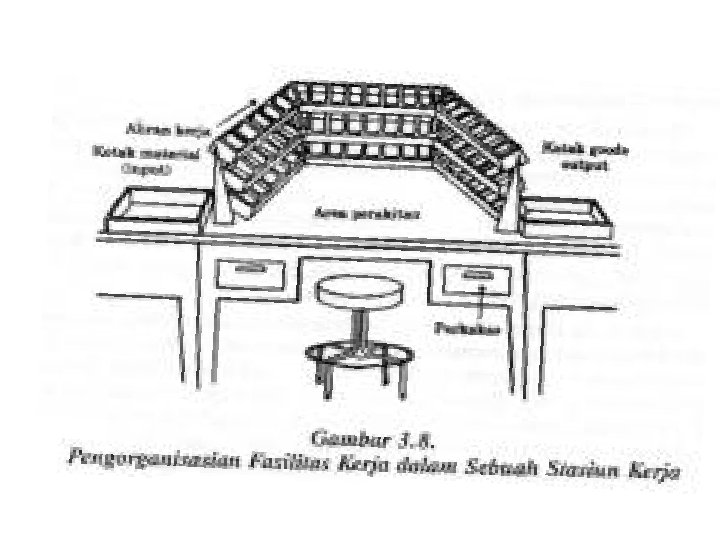

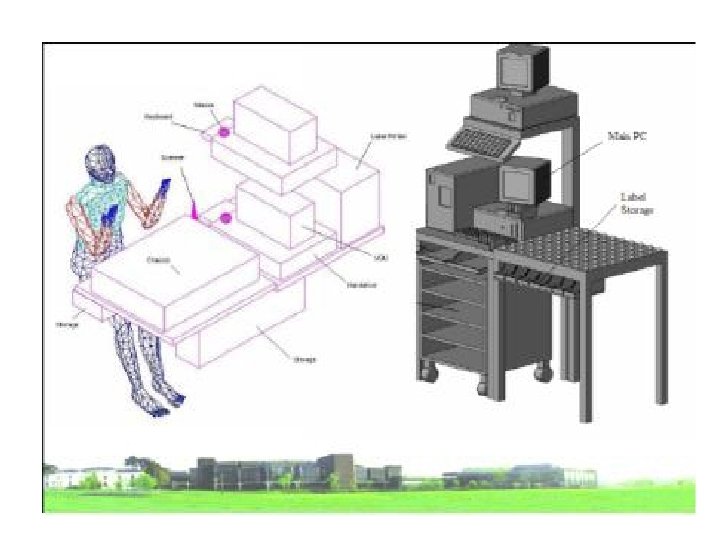

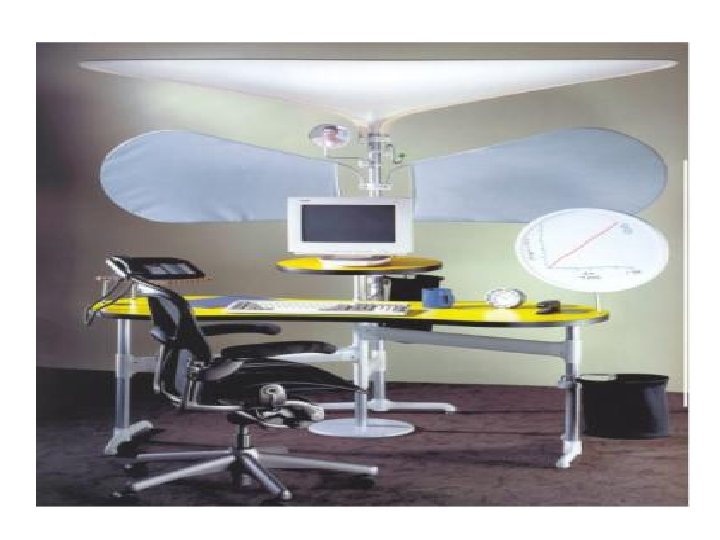

Rentang Tangan =>Panjang Meja 152 cm Tinggi Meja= Tinggi. Popliteal +Tinggi paha 74 cm + Alllowance Tampak Depan 152 cm 74 cm

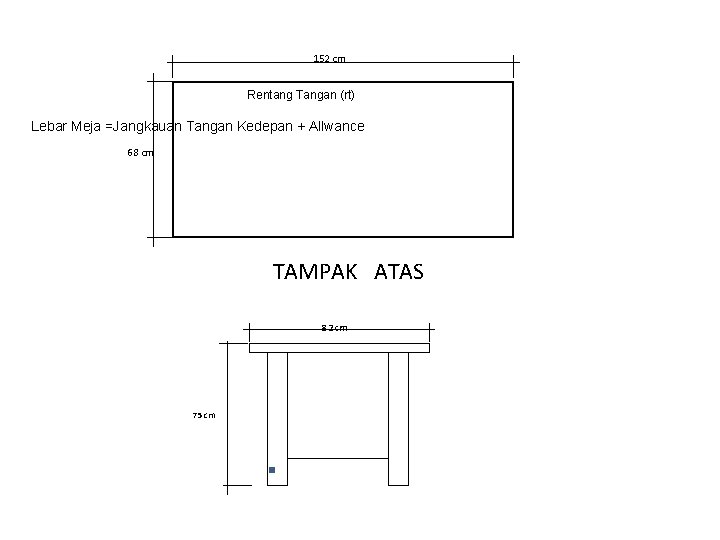

152 cm Rentang Tangan (rt) Lebar Meja =Jangkauan Tangan Kedepan + Allwance 68 cm TAMPAK ATAS 82 cm 75 cm
Tampak Depan 152 cm 74 cm

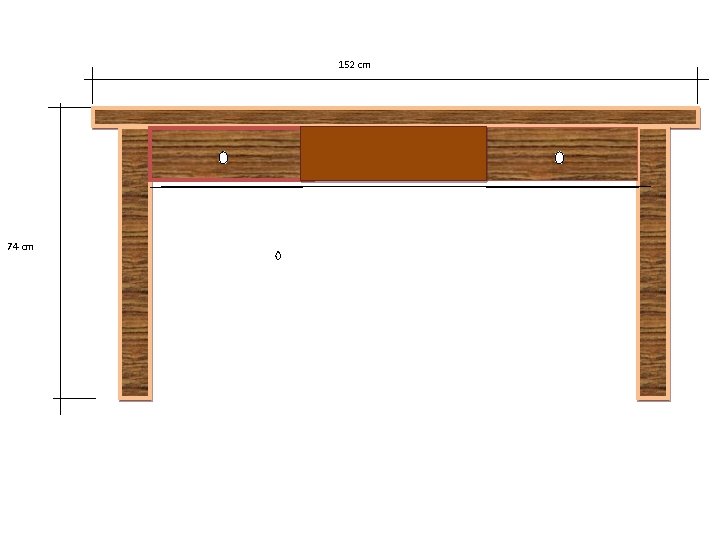

152 cm 74 cm

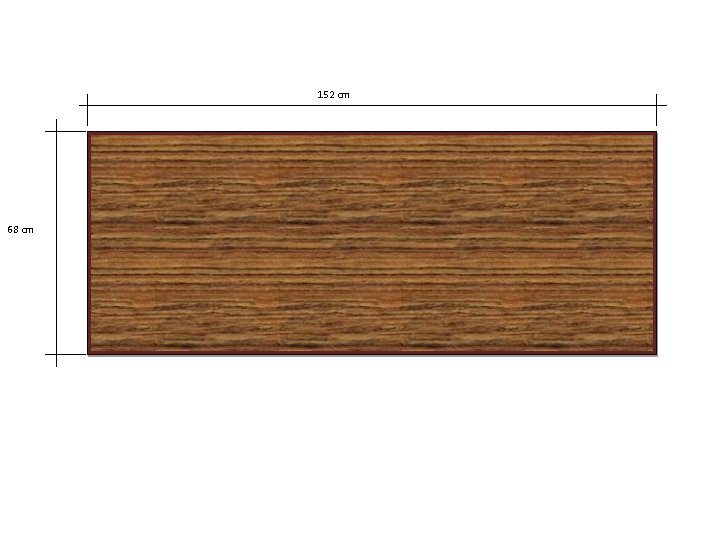

152 cm 68 cm
68 cm 75 cm
Grafik : Waktu Bekerja vs Denyut jantung

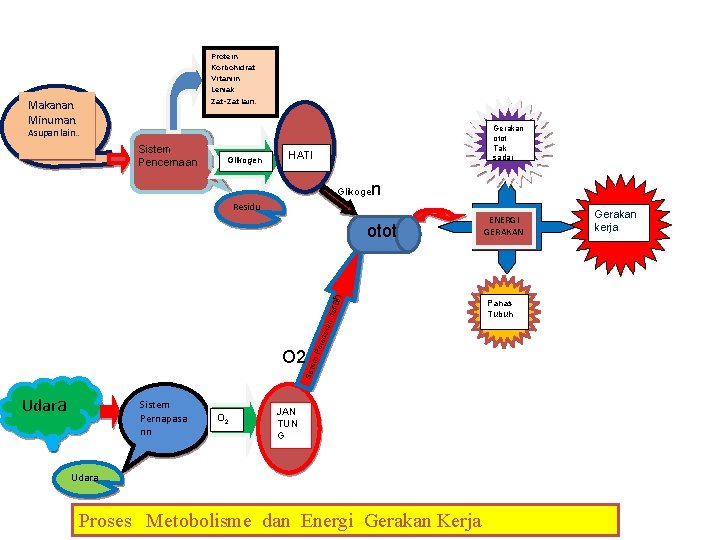

Protein Korbohidrat Vitamin Lemak Zat-Zat lain. Makanan. Minuman. Gerakan otot Tak sadar Asupan lain. . Sistem Pencernaan Glikogen HATI n Glikoge Residu em Sist O 2 Per eda r an d a rah otot Udara Sistem Pernapasa nn O 2 JAN TUN G Udara Proses Metobolisme dan Energi Gerakan Kerja ENERGI GERAKAN Panas Tubuh Gerakan kerja

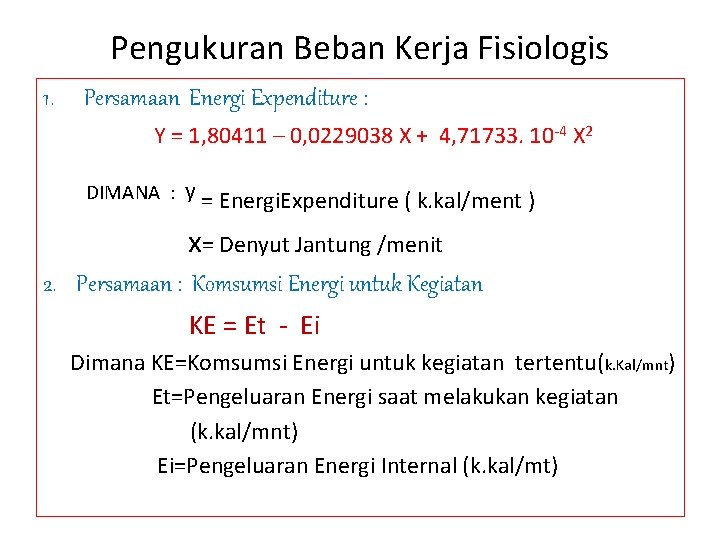

Pengukuran Beban Kerja Fisiologis 1. Persamaan Energi Expenditure : Y = 1, 80411 – 0, 0229038 X + 4, 71733. 10 -4 X 2 DIMANA : y = Energi. Expenditure ( k. kal/ment ) x= Denyut Jantung /menit 2. Persamaan : Komsumsi Energi untuk Kegiatan KE = Et - Ei Dimana KE=Komsumsi Energi untuk kegiatan tertentu(k. Kal/mnt) Et=Pengeluaran Energi saat melakukan kegiatan (k. kal/mnt) Ei=Pengeluaran Energi Internal (k. kal/mt)
lanjutan 3. Persamaan Menentukan Komsumsi O 2. A = E/5 Dimana : A = Komsumsi O 2 (liter/mt) E = Energi Expediture (k. kal/mnt) 5 = konstanta 4. Persamaan Menentukan Waktu Pemulihan ( R ) T ( W – S ) R = --------- W - 1, 5 Dimana: R = Recovery Time (mnt) T = Total Waktu Bekerja (mnt) W = Pengeluaran Energi Rata-rata /mnt S = Energi Expenditure yang direcomendasikan=4 k. kal/mnt. 1, 5 = Konstanta

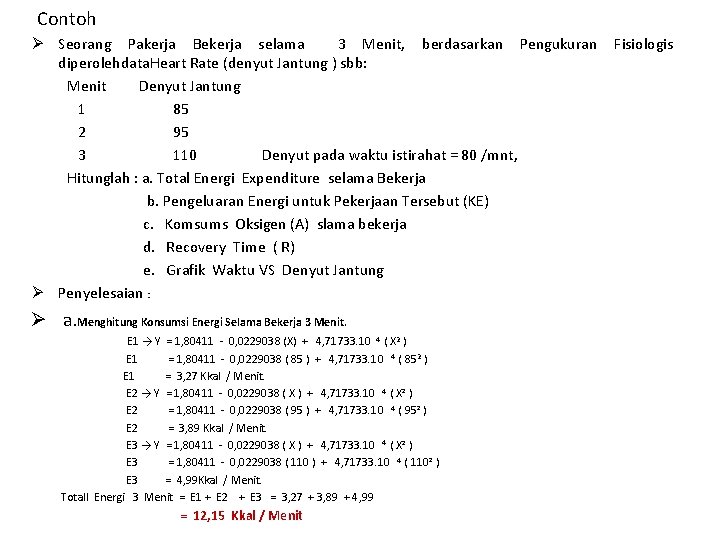

Contoh Ø Seorang Pakerja Bekerja selama 3 Menit, berdasarkan Pengukuran Fisiologis diperolehdata. Heart Rate (denyut Jantung ) sbb: Menit Denyut Jantung 1 85 2 95 3 110 Denyut pada waktu istirahat = 80 /mnt, Hitunglah : a. Total Energi Expenditure selama Bekerja b. Pengeluaran Energi untuk Pekerjaan Tersebut (KE) c. Komsums Oksigen (A) slama bekerja d. Recovery Time ( R) e. Grafik Waktu VS Denyut Jantung Ø Penyelesaian : Ø a. Menghitung Konsumsi Energi Selama Bekerja 3 Menit. E 1 → Y = 1, 80411 - 0, 0229038 (X) + 4, 71733. 10 4 ( X 2 ) E 1 = 1, 80411 - 0, 0229038 ( 85 ) + 4, 71733. 10 4 ( 852 ) E 1 = 3, 27 Kkal / Menit. E 2 → Y = 1, 80411 - 0, 0229038 ( X ) + 4, 71733. 10 4 ( X² ) E 2 = 1, 80411 - 0, 0229038 ( 95 ) + 4, 71733. 10 4 ( 95² ) E 2 = 3, 89 Kkal / Menit. E 3 → Y = 1, 80411 - 0, 0229038 ( X ) + 4, 71733. 10 4 ( X² ) E 3 = 1, 80411 - 0, 0229038 ( 110 ) + 4, 71733. 10 4 ( 110² ) E 3 = 4, 99 Kkal / Menit. Totall Energi 3 Menit = E 1 + E 2 + E 3 = 3, 27 + 3, 89 + 4, 99 = 12, 15 Kkal / Menit

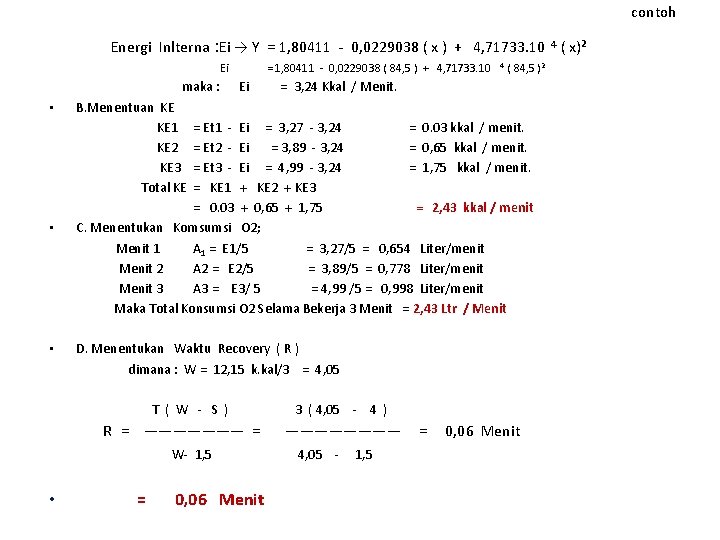

contoh Energi Inlterna : Ei → Y = 1, 80411 - 0, 0229038 ( x ) + 4, 71733. 10 4 ( x)² Ei = 1, 80411 - 0, 0229038 ( 84, 5 ) + 4, 71733. 10 4 ( 84, 5 )2 maka : Ei = 3, 24 Kkal / Menit. • B. Menentuan KE KE 1 = Et 1 - Ei = 3, 27 - 3, 24 = 0. 03 kkal / menit. KE 2 = Et 2 - Ei = 3, 89 - 3, 24 = 0, 65 kkal / menit. KE 3 = Et 3 - Ei = 4, 99 - 3, 24 = 1, 75 kkal / menit. Total KE = KE 1 + KE 2 + KE 3 = 0. 03 + 0, 65 + 1, 75 = 2, 43 kkal / menit • C. Menentukan Komsumsi O 2; Menit 1 A 1 = E 1/5 = 3, 27/5 = 0, 654 Liter/menit Menit 2 A 2 = E 2/5 = 3, 89/5 = 0, 778 Liter/menit Menit 3 A 3 = E 3/ 5 = 4, 99 /5 = 0, 998 Liter/menit Maka Total Konsumsi O 2 Selama Bekerja 3 Menit = 2, 43 Ltr / Menit • D. Menentukan Waktu Recovery ( R ) dimana : W = 12, 15 k. kal/3 = 4, 05 T ( W - S ) 3 ( 4, 05 - 4 ) R = ———————— = 0, 06 Menit W- 1, 5 4, 05 - 1, 5 • = 0, 06 Menit

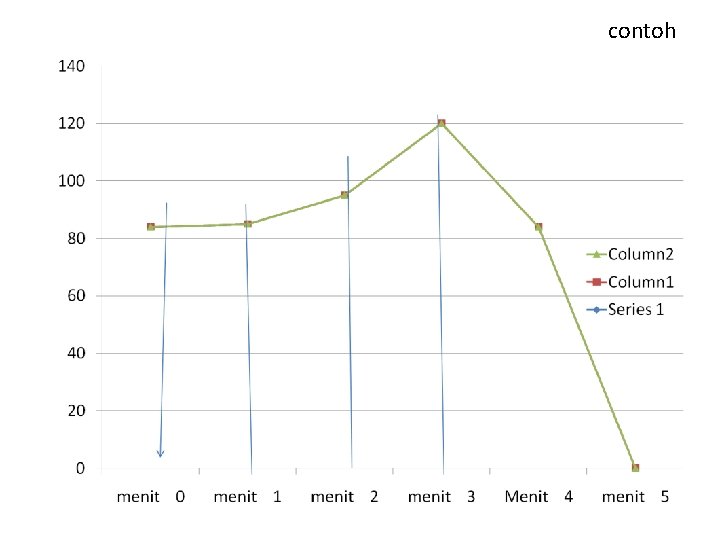

contoh

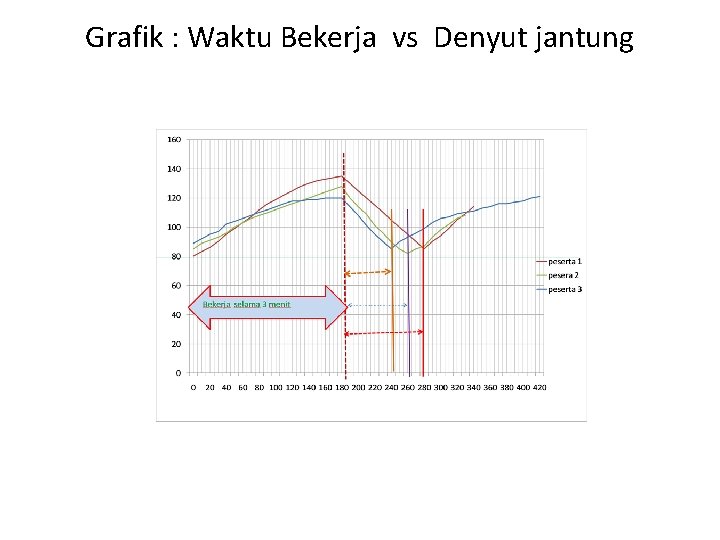

Grafik : Waktu Bekerja vs Denyut jantung
