Dimenses da integrao energtica da Amrica do Sul

Dimensões da integração energética da América do Sul IX Congresso Internacional das Rotas de Integração da América do Sul Porto Alegre, outubro de 2013 Carlos Senna Figueiredo Confederação Nacional da Indústria - CNI

Índice §Panorama da energia no Brasil §Petróleo e gás natural §Principais fontes renováveis üEnergia eólica üEnergia da biomassa üHidro-eletricidade §Futuras fontes üEnergia solar üEnergia das ondas do mar §Panorama da energia na América do Sul §Iniciativas de integração energética §Próximos passos e desafios PROGRAMA PLACTED

Neste dia, a horas de véspera, houvemos vista de terra! “Porém a terra em si é de muito bons ares, assim frios e temperados como os de Entre Douro e Minho, porque neste tempo de agora os achávamos como os de lá. Águas são muitas; infindas. E em tal maneira é graciosa que, querendo-a aproveitar, dar-se-á nela tudo, por bem das águas que tem. ” Trecho da carta de Pero Vaz de Caminha ao Rei Dom Manuel 1º de maio de 1500 PROGRAMA PLACTED

Consumo Final de Energia (%) PROGRAMA PLACTED Fonte: BEN 2012, MME

Petróleo e Gás Natural PROGRAMA PLACTED

Petróleo e Gás do Pré-sal: 50 bilhões bep ? . PROGRAMA PLACTED

Desafios Tecnológicos Pré-sal a 6. 000 m de profundidade debaixo de uma espessa camada de sal PROGRAMA PLACTED

Produção de Petróleo e outros Combustíveis Líquidos (milhões barris/dia) PROGRAMA PLACTED *OCDE: Organização para a Cooperação e Desenvolvimento Economico FONTE: IEO 2013

Produção de Gás Natural: América Central e América do Sul (trilhões pés cúbicos) PROGRAMA PLACTED FONTE: IEO 2013

Intercambio de Gás na América Central e América do Sul (trilhões pés cúbicos) PROGRAMAAndina PLACTED * CAN: Comunidade de Nações FONTE: IEO 2013

Reservas Provadas de Gás Natural, janeiro de 2013 (trilhões pés cúbicos) PROGRAMA PLACTED FONTE: IEO 2013

Energia Hidro-elétrica

Potência Hidráulica: Forte Presença Renovável PROGRAMA PLACTED Fuente: BEN 2012, MME

Distribuição Geográfica do Potencial Hidro-elétrico Brasileiro Nota PROGRAMA : 50% de Itaipu incluídos na Região Sul. PLACTED Potencial das pequenas centrais hidráulicas: 15 GW (5, 7% do potencial total) Fonte: Plano 2015; Eletrobrás

Potencial de Geração dos Recursos Hídricos (MW) Amazonas Tocantins/ Araguaia Outras Total 835 12. 198 64. 744 77. 777 Expansão potencial em 2015 12. 153 2. 428 5. 563 20. 144 Expansão 2015 -2020 16. 943 1. 600 5, 000 23. 543 Expansão 2020 -2030 44. 200 3. 200 5. 000 52. 400 74. 131 19. 426 80. 307 173. 864 Bacia hidrográfica Potencial explorado Total Nota 1) O potencial explorado inclui centrais em operação, em construção e comissionadas 2) Os dados indicam somente 50% das centrais binacionais 3) O potencial de geração das pequenas centrais hidráulicas não está incluído PROGRAMA PLACTED Fonte: PNE 2030 – Geração Hídrica

Potencial das Pequenas Centrais Hidro-elétricas (MW) Norte Nordeste Centro. Oeste Sudeste Sul Brasil Potencial conhecido 1 773 706 2. 808 3. 275 2. 899 10. 461 Potencial teórico 4. 763 155 3. 911 3. 625 3. 000 15. 454 Total 5. 536 861 6. 719 6. 900 5. 899 25. 915 PROGRAMA Fonte: CERPCH PLACTED (1) Não inclui centrais em operação

Energia da Biomassa

Energia da Cana de Açúcar 1 ton de Cana de açúcar 1718 x 10³ kcal 1/3 >> suco de cana (açúcar e etanol) 1/3 >> bagaço (bio-eletricidade) 1/3 >> palha (fertilizante e bio-eletricidade) 1 barril de petróleo = 1386 x 10³ kcal Em energia primária: 1 ton de cana de açúcar = 1, 2 barril de óleo equivalente 1 ton de cana de açúcar = US$ 20 1 barril de petróleo = US$ 120 asa PROGRAMA PLACTED Fonte: União da Indústria de Cana-de-açúcar (UNICA)

Cultivo da Cana: melhora de produtividade PROGRAMA PLACTED

Distribuição do Cultivo da Cana de açúcar. PROGRAMA PLACTED

Energía Eólica

Custo de Geração Eólica Terrestre PROGRAMA PLACTED Fonte: 2010 Survey of Energy Resources, World Energy Council

PROGRAMA PLACTED Fonte: PNE 2030, EPE

Energia Solar Foto-voltaica

Projetos de Energia Foto-voltaica, custo em mil R$/k. W* Projeto Capacidade Projeto Eletrosul Megawatt Solar Central Solar Taua, Ceará CEMIG — Sete Lagoas - Projeto piloto (B) Em aprovação formal Central Solar Taua, Ceará Centrais total (A + B) II – Estádios solares ( em aprovação formal) 1 MW 3 MW Custo (mil R$/k. W)* I - Centrais (A) Em construção 10 8 4 MW 9** Mineirão (CEMIG/MG) Maracanã (Light/RJ) Pituaçu (Salvador/BA)* Subtotal III – Centrais e estádios subtotal (I + II) IV – Estádios solares (em avaliação) Mané Garrincha (Brasília) Verdão (Cuiabá) Joaquim Américo Guimarães (Curitiba) Castelão (Fortaleza) Vivaldo Lima (Manaus) Arena das Dunas (Natal) Beira Rio (Porto Alegre) Arena Cidade da Copa (Recife) Fonte Nova (Salvador) Morumbi (SP) Subtotal 1. 4 MW 3. 2 MW 446 k. Wp 5 MW 14 MW 7. 2 R$ 3, 8 milhões (total) 2. 4 MW 1. 9 MW 1. 7 MW 3. 3 MW Nd 3. 6 MW Nd 3. 2 MW 2. 4 MW 20. 2 MW 7. 2 7. 2 Total (III + IV) 34. 2 MW PROGRAMA PLACTED 7. 2 *Estimativa de custos baseada em células solares de silício multi-cristalino, com exceção de Pituaçu (membrana fina) ** Estimativa de custos para a expansão da central Fonte: A Carta do Sol, UFRJ

Previsões de Custo para FV Solar PROGRAMA PLACTEDEnergy Technology Cost Review, Melbourne Energy Institute. Fonte: Renewable

Mitigação do Custo Global da Tecnologia FV PROGRAMA PLACTED Fonte: Solar Photovoltaics: expanding electric generation options, Electric Power Research Institute - EPRI

Radiação Solar PROGRAMA PLACTED Fonte: CEPEL - Atlas Solarimétrico do Brasil

Energia das Ondas

Média Anual de Energia das Ondas no Mundo (k. W/m de frente de onda) PROGRAMA PLACTED Fonte: World Wave Atlas.

Energia das Ondas do Mar • Potencial terrestre: 90 GW (média 12 k. W/m frente de onda e 7. 367 km de extensão de costa) • Potencial próximo à costa: 40 GW • Potencial em alto mar : 240 GW (estimativa baseada em dados internacionais) • Boa noticia: energia do mar é complementar à hidro-electricidade • Universidade k. W PROGRAMA PLACTED Federal do Rio de Janeiro - UFRJ : projeto com modelo de 100

Geração Mundial de Eletricidade por Fonte (milhão GWh) PROGRAMA PLACTED Energy Outlook 2011, EIA Fonte: International

Geração de Eletricidade no Brasil por Fonte (milhão GWh) Fonte: International Energy Outlook 2011, EIA DOING BUSINESS IN BRAZIL: HOW TO FORM PARTNERSHIPS IN THE ENERGY SECTOR PROGRAMA PLACTED

Geração de Energia Elétrica: Brasil e Outros Países da América Central e América do Sul (mil TWh) DOING BUSINESS IN BRAZIL: HOW TO FORM PARTNERSHIPS IN THE ENERGY SECTOR PROGRAMA PLACTED FONTE: IEO 2013

Perspectivas de Integração Energética na América do Sul América do Sol América do Sal Há que discordar da paródia (fatalista? ) de Oswald de Andrade PROGRAMA PLACTED

Principais Bacias Hidrográficas da América do Sul. PROGRAMA PLACTED Fonte: División de Recursos Naturales e Infraestructura, Cepal, 2004

Intercambios de Energia Elétrica – 2010 (GWh) PROGRAMA PLACTED Fonte: Síntesis Informativa Energética de los Países de la CIER, Comisión de Integración Energética Regional - CIER, 2010

Interligações Elétricas na América do Sul PROGRAMA PLACTED Fonte: Síntesis Informativa Energética de los Países de la CIER, Comisión de Integración Energética Regional - CIER, 2010

Gasodutos e Reservas de Gás Natural na América do Sul PROGRAMA PLACTED Fonte: Síntesis Informativa Energética de los Países de la CIER, Comisión de Integración Energética Regional - CIER, 2010

Produção e Reservas de Petróleo em 2011 Brasil Argentina Colômbia Venezuela Equador Peru Produção mil bb/dia 2. 651, 9 735, 2 969, 2 2. 489, 2 504, 5 160, 4 Capacidade de refino mil bb/dia 1. 917 631 291 1. 282 176 199 Reservas provadas bilhões bb 13, 2 2, 8 2, 2 297, 6 8, 2 0, 6 R/P 13, 6 10, 4 6, 2 100+ 44 10, 2 PROGRAMA PLACTED FONTE; U. S. ENERGY INFORMATION ADMINISTRATION - EIA

Produção e Reservas de Gás Natural em 2011. Brasil Argentina Venezuela Peru Trinidad e Tobago Produção bilhões pés cúbicos 601, 4 1. 369, 2 892, 8 400, 8 1. 433, 8 Consumo bilhões pés cúbicos 1. 031, 2 Reservas provadas trilhões pés cúbicos 14 R/P 23 Bolívia 557, 6 1. 629, 4 979, 5 201, 7 810, 8 87, 2 11, 7 195, 1 12, 7 13, 3 9, 9 8, 5 100+ 32 9, 2 17 PROGRAMA PLACTED FONTE; U. S. ENERGY INFORMATION ADMINISTRATION - EIA

Projeção da Produção total de Gás Natural (trilhões de pés cúbicos) 2010 2020 2030 Brasil 0, 4 1, 4 2, 0 Produtores da Região Norte 2, 8 2, 9 Países do Cone Sul 1, 4 2, 2 2, 8 Países Andinos 0, 8 PROGRAMA PLACTED FONTE; U. S. ENERGY INFORMATION ADMINISTRATION - EIA

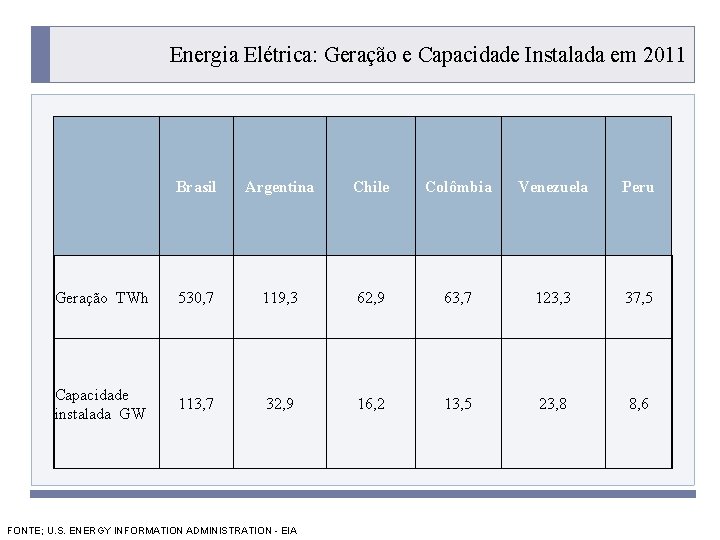

Energia Elétrica: Geração e Capacidade Instalada em 2011. Brasil Argentina Chile Colômbia Venezuela Peru Geração TWh 530, 7 119, 3 62, 9 63, 7 123, 3 37, 5 Capacidade instalada GW 113, 7 32, 9 16, 2 13, 5 23, 8 8, 6 PROGRAMA PLACTED FONTE; U. S. ENERGY INFORMATION ADMINISTRATION - EIA

Capacidade Instalada de Geração no Brasil e nos demais Países da América Central e América do Sul (GW) Capacidade total Hidrelétrica Térmica a Gás Combust. Líquidos País 2010 2020 2030 Brasil 114 152 191 Outros 134 152 171 Brasil 81 107 134 Outros 55 69 81 Brasil 12 19 26 Outros 47 50 58 Brasil 6 6 5 Outros 25 23 21 PROGRAMA PLACTED FONTE; U. S. ENERGY INFORMATION ADMINISTRATION - EIA

Capacidade Instalada de Geração no Brasil e nos demais Países da América Central e América do Sul (GW), cont. Térmica Carvão Termonuclear Eólica Outras Fontes País 2020 2030 Brasil 4 7 6 Outros 3 3 3 Brasil 2 3 7 Outros 1 2 2 Brasil * 1 3 3 Outros - 2 3 Brasil 8 7 10 Outros 3 3 3 PROGRAMA PLACTED FONTE; U. S. ENERGY INFORMATION ADMINISTRATION – EIA OBS: A EPE PREVÊ 12 GW EM 2020

Geração de Energia Elétrica no Brasil e nos demais Países da América Central e América do Sul (TWh) Geração total 2010 2020 2030 Brasil 507 680 887 Outros 533 614 708 Geração Hidrelétrica 2010 2020 2030 Brasil 399 496 618 Outros 266 317 362 PROGRAMA PLACTED FONTE; U. S. ENERGY INFORMATION ADMINISTRATION - EIA

Evolução do Consumo de Energia Elétrica por Habitante (k. Wh/habitante) PROGRAMA PLACTED FONTE: Síntesis Informativa Energética de los Países de la CIER, Comisión de Integración Energética Regional - CIER, 2010

Carvão: Produção, Consumo, Exportação/Importação e Reservas (milhões ton) Brasil Argentina Chile Colômbia Venezuela Peru Produção (2011) 6, 3 0, 1 0, 7 98, 1 1, 4 0, 1 Consumo (2011) 26, 4 2, 4 11, 2 5, 1 0, 2 1, 1 Exp/Imp (-) líquida (2011) -21, 7 -2, 2 -8, 2 89, 1 2, 3 -1, 0 Reservas (2008) 5. 025 551 171 7. 436 528 49 PROGRAMA PLACTED FONTE; U. S. ENERGY INFORMATION ADMINISTRATION - EIA

Produção Total de Bio-combustíveis e Geração a Biomassa em 2011. Produção mil bb/dia Geração de energia elétrica a biomassa TWh Brasil Argentina Chile Colômbia Peru Trinidad e Tobago 438, 1 50, 3 - 15 2, 7 2, 2 32 2, 2 3, 4 0, 5 0, 7 - PROGRAMA PLACTED FONTE; U. S. ENERGY INFORMATION ADMINISTRATION - EIA

Fator de Identidade Kaya: Intensidade Energética (mil BTU por Dólar de 2005 do PIB) Pais/Ano 2008 2020 2035 Estados Unidos 7, 6 6, 0 4, 4 China 11, 2 7, 7 5, 6 Rússia 14, 6 11, 7 8, 5 Brasil 7, 1 5, 6 4, 5 Outros América Central e A. Sul 5, 1 3, 9 3, 0 7, 7 6, 1 4, 8 Mundo PROGRAMA PLACTED Fonte: International Energy Outlook 2011, DOE/EIA

Fator de Identidade Kaya: Intensidade de CO 2 do Uso da Energia (ton por bilhão BTU) Pais/Ano 2008 2020 2035 Estados Unidos 58, 3 55, 1 55, 3 China 79, 0 72, 1 70, 3 Rússia 54, 4 51, 4 49, 2 Brasil 33, 3 33, 4 32, 4 Outros América Central e A. Sul 49, 2 48, 9 48, 4 Mundo 59, 8 56, 2 PROGRAMA PLACTED Fonte: International Energy Outlook 2011, DOE/EIA

“Curva de PROGRAMA PLACTED Fonte: Electric Power Research Institute - EPRI. Aprendizagem” para as Renováveis

Super-rede Europa-Africa do Norte: amplo conjunto de fontes renováveis conectadas. PROGRAMA PLACTED

Por uma Agenda Energética Sul Americana PROGRAMA PLACTED

Iniciativas de Integração Energética Petróleo e Gás Natural Associações em E&P Parcerias na construção, reforma e operação de refinarias Transferência de tecnologia na área de biocombustíveis Gasbol Gasoduto Argentina-Brasil (para abastecer ute Uruguaiana) Anel Energético do Sul (para utilização do gás de Camisea) Gasoduto do Sul (Uruguai-Brasil-Argentina) Gasoduto Transguajiro/Transandino/Transcaribenho PROGRAMA PLACTED

Iniciativas de Integração Energética, cont. Energia Elétrica: usinas hidro-elétricas Itaipu (Brasil-Paraguai), 14. 000 MW Yaciretá (Argentina-Paraguai), 3. 200 MW Salto Grande (Argentina-Uruguai), 1890 MW Corpus (Argentina-Paraguai), 3. 400 MW, em estudo Inambari (Peru-Brasil), 2. 200 MW, em estudo Garabi (Argentina-Brasil), 1. 500 MW, em estudo Cachuela Esperanza (Bolivia), 800 MW, em estudo PROGRAMA PLACTED

Iniciativas de Integração Energética, cont. Energia Elétrica: oportunidades de novas interconexões Colombia-Panamá, linha 400 k. V HVDC, 614 km, capacidade 300 MW Argentina-Brasil, 2 linhas e 1 ligação HVDC back to back, capacidade 2. 000 MW Swap de energia Paraguai-Argentina-Chile, 200 MW Ampliação da rede centro-americana, com entrada de Panamá-Colombia Wheeling de energia de Chile e Argentina Fonte: Corporación Andina de Fomento - Banco de Desarrollo de América Latina e Comisión de Integración Energética Regional - CIER PROGRAMA PLACTED

Iniciativas de Integração Energética, cont. Brasil-Uruguai, linha HVDC, 420 km, capacidade 500 MW Argentina-Paraguai-Brasil, linha 500 k. V, 321 km, capacidade 2. 000 MW Peru-Equador, aproveitamento da linha existente, capacidade 100 MW Bolivia-Peru, linha 230 k. V, 215 km estação back to back, capacidade 125 MW Bolivia-Chile, linha 230 k. V, 150 km, capacidade 180 MW Fonte: Corporación Andina de Fomento - Banco de Desarrollo de América Latina e Comisión de Integración Energética Regional - CIER PROGRAMA PLACTED

Próximos Passos e Desafios Grandes passos futuros: üAmpla integração energética regional üNovos projetos regionais de energia e transporte üEstudos inter-disciplinares de problemas grandes da Região, incluindo uma adaptação disso ao ensino superior Temas específicos: üDesenvolvimento üProdução de módulos foto-voltaicos üTecnologias üInversores PROGRAMA PLACTED da indústria do silício e processos mais baratos para FV de poténcia CC-CA

Próximos Passos e Desafios, cont. üSistemas de energia solar concentrada üSistemas de armazenamento de energia üTécnicas de geração distribuída üEficiência üEtanol energética de celulose de biomassa üProcessos de gaseificação do bagaço de cana üProcessos de conversão – madeira, resíduos, etc üBio-butanol üProdutividade PROGRAMA PLACTED de cultivos de cana

Próximos Passos e Desafios, cont. üLimites üCusto de velocidade mínima de aero-geradores das torres de aero-geradores üControle üCaptura remoto de PCH e armazenamento de carbono üTécnicas de carvão limpo üDiminuição üCiclo PROGRAMA PLACTED de CO 2, SOx e NOx integrado de gaseificação combinada

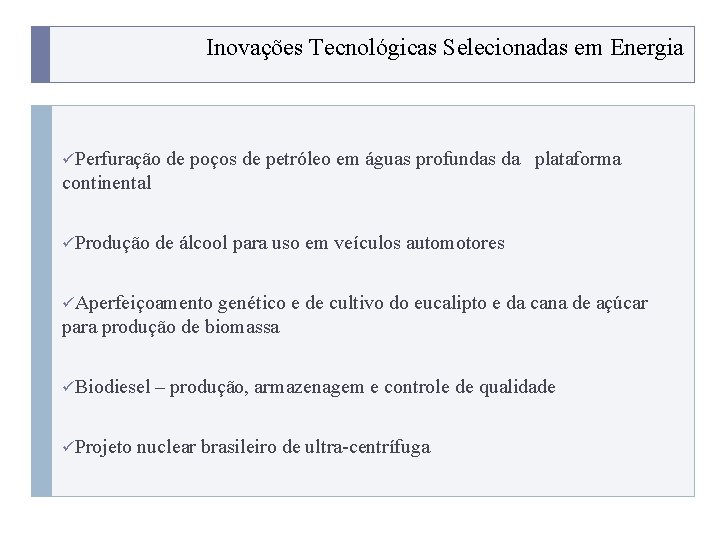

Inovações Tecnológicas Selecionadas em Energia üPerfuração de poços de petróleo em águas profundas da plataforma continental üProdução de álcool para uso em veículos automotores üAperfeiçoamento genético e de cultivo do eucalipto e da cana de açúcar para produção de biomassa üBiodiesel üProjeto – produção, armazenagem e controle de qualidade nuclear brasileiro de ultra-centrífuga PROGRAMA PLACTED

Obrigado por sua atenção Carlos Senna Figueiredo csenna@cni. org. br PROGRAMA PLACTED PROGRAMA
