DIKLAT PERENCANAAN TEKNIK PERKERASAN JALAN SPESIFIKASI TEKNIS PERKERASAN

DIKLAT PERENCANAAN TEKNIK PERKERASAN JALAN SPESIFIKASI TEKNIS PERKERASAN JALAN PEKANBARU, 05 APRIL 2017 KEMENTERIAN PEKERJAAN UMUM DAN PERUMAHAN RAKYAT BADAN PENGEMBANGAN SUMBER DAYA MANUSIA 1

DAFTAR RIWAYAT NAMA LENGKAP : Ir. TASRIPIN SARTIYONO, MT HIDUP TEMPAT / TGL LAHIR : DEMAK, 08 -09 -1959 JABATAN TERAKHIR : WIDYAISWARA KEMENTERIAN PU-PR ALAMAT EMAIL : tasripinsar@yahoo. co. id PENDIDIKAN FORMAL 1. S 2 STJR, ITB, 1998 2. S 1 TEKNIK SIPIL, UNDIP, 1985 PENDIDIKAN INFORMAL / DIKLAT 1. TOT CAMPURAN ASPAL PANAS, 2017 2. TOT DIKLATPIM TK. III-IV, 2016 3. TOT SPEKTEK, PEMEL JBT, MDP, 2016 4. TOT REVOLUSI MENTAL, JAKARTA, 2015 5. TOT WI, BOGOR, 2015 6. DIKLAT PIM TK. II, SURABAYA, 2008 7. TOT PIP, 2004 3. TOT QUALITY ASSURANCE, 2000 4. PEJABAT INTI PROYEK, BANDUNG, 1992 JABATAN LAIN SAAT INI : 1. TIM PENILAI TEKNIS BM – ASSESMENT CENTER PUPR RIWAYAT JABATAN 1. KEPALA BALAI BESAR PJN-III, DITJEN BM, 2013 -2015 2. KASUBDIT, DJBM, 2011 -2013 3. KEPALA BIDANG, BBPJN-I & V, 2006 -2011 4. KEPALA SEKSI, DJBM-KOTDES, 1999 -2006 5. PINBAGPRO JALAN DI PROV JAMBI, 1989 -1996 6. PENGAWAS LAP PROY JALAN DI IRJA, 1985 -1989 TANDA PENGHARGAAN 1 SATYALANCANA KARYA SATYA XXX TAHUN, 2016 2 SATYALANCANA PEMBANGUNAN, 2010 3 PEMBANGUNAN JEMBATAN SURAMADU, 2009 4 SATYALANCANA KARYA SATYA XX TAHUN, 2008 5 KEBAKTIAN SOSIAL-BA TSUNAMI PROV NAD, 2005 6 SATYALANCANA KARYA SATYA X TAHUN, 2000 2

TUJUAN PEMBELAJARAN SETELAH MENGIKUTI MATA DIKLAT INI, PESERTA MAMPU MENERAPKAN SPESIFIKASI TEKNIS JALAN DALAM PERENCANAAN PERKERASAN JALAN 3

INDIKATOR HASIL PEMBELAJARAN PESERTA MAMPU MENERAPKAN SPESIFIKASI TEKNIS JALAN DALAM PERENCANAAN PERKERASAN JALAN SECARA TEPAT, KHUSUSNYA : 1. Divisi 3 : Pekerjaan Tanah 2. Divisi 4 : Pelebaran Perkerasan & Bahu Jalan 3. Divisi 5 : Perkerasan Berbutir dan Perkerasan Beton Semen 4. Divisi 6 : Perkerasan Aspal 5. Divisi 8 : Pengembalian Kondisi & Pekerjaan Minor 4

SPESIFIKASI UMUM Versi Revisi Spesifikasi 2010 REV. 3 (12 Nov 2014) Div 1. Umum Div 2. Drainase Div 3. Pekerjaan Tanah Div 4. Pelebaran Perkerasan & Bahu Jalan Div 5. Perkerasan Berbutir dan Perkerasan Beton Semen Div 6. Perkerasan Aspal Div 7. Struktur Jembatan Div 8. Pengembalian Kondisi & Pekerjaan Minor Div 9. Pekerjaan Harian Div 10. Pekerjaan Pemeliharaan Rutin 5

DIVISI 3 : PEKERJAAN TANAH 6

PERBEDAAN REVISI 3 (KIRI) DAN REVISI 2 (KANAN) DIVISI 3 – PEKERJAAN TANAH 3. 1. GALIAN 3. 1. (1 a) Galian Biasa Meter Kubik 3. 1. (1 a) Galian Biasa Meter kubik 3. 1. (1 b) Galian batu Lunak Meter Kubik 3. 1. (1 b) Galian Cadas Muda Meter kubik 3. 1. 2 Galian Batu Meter Kubik 3. 1. (2) Galian Batu Meter kubik 3. 1. 3 Galian Struktur dengan Kedalaman 0 – 2 M Meter Kubik 3. 1. (3) Galian Struktur dengan Kedalaman 0 -2 m Meter kubik 3. 1. 4 Galian Struktur dengan Kedalaman 2 – 4 M Meter Kubik 3. 1. (4) Galian Struktur dengan Kedalaman 2 -4 m Meter kubik 3. 1. 5 Galian Struktur dengan Kedalaman 4 – 6 M Meter Kubik 3. 1. (5) Galian Struktur dengan Kedalaman 4 -6 m Meter kubik 3. 1. 6 Galian Perkerasan Beraspal dengan Cold Milling Machine Meter Kubik 3. 1. (6) Galian Perkerasan Beraspal dengan Cold Milling Machine Meter kubik 3. 1. 7 Galian Perkerasan Beraspal tanpa Cold Milling Machine Meter Kubik 3. 1. (7) Galian Perkerasan Beraspal tanpa Cold Milling Machine Meter kubik 3. 1. 8 Galian Perkerasan Berbutir Meter Kubik 3. 1. (8) Galian Perkerasan Berbutir Meter kubik 3. 1. 9 Galian Perkerasan Beton Meter Kubik 3. 1. (9) Galian Perkerasan Beton Meter kubik 3. 2. TIMBUNAN 3. 2. (1 a) Timbunan Biasa dari Sumber Galian Meter Kubik 3. 2. (1) Timbunan Biasa 3. 2. (1 b) Timbunan Biasa dari Galian Meter Kubik 3. 2. (2 a) Timbunan Pilihan dari sumber galian Meter Kubik 3. 2. (2) Timbunan Pilihan 3. 2. (2 b) Timbunan Pilihan dari galian Meter Kubik 3. 2. (3) Timbunan Pilihan Berbutir (diukur di atas bak truk) Meter Kubik 3. 2. (3) TImbunan Pilihan Berbutir (diukur di atas bak truk) 3. 2. (3) Timbunan Pilihan Berbutir (diukur dengan rod & plate) Meter Kubik 3. 3. (1) Penyiapan Badan Jalan Meter kubik 3. 4. PENYIAPAN BADAN JALAN Meter kubik Meter Persegi 3. 3. (1) Penyiapan badan jalan Meter Persegi 7

DIV 3. PEKERJAAN TANAH (1) 3. 1 GALIAN Galian Biasa: Mencakup galian bahan, tanah gambut, organik, lunak, ekspansif, yg tidak dikehendaki, tergumpal, daya dukung sedang. Galian Batu Lunak: Mencakup bahan dengan kuat tekan uniaksial 300 -400 kg/m 2 (ASTM D 7012), tidak bisa dengan bucket biasa tetapi harus dilengkapi dengan Penetration Plus Tip (1000 Mpa), tanpa perlu drilling & blasting Galian Batu: Mencakup bongkahan batu dengan volume > 1 m 3 atau memerlukan alat bertekanan udara, drilling atau blasting, atau yang tidak dapat dibongkat dengan ripper dari dozer 15 ton – 180 HP 8

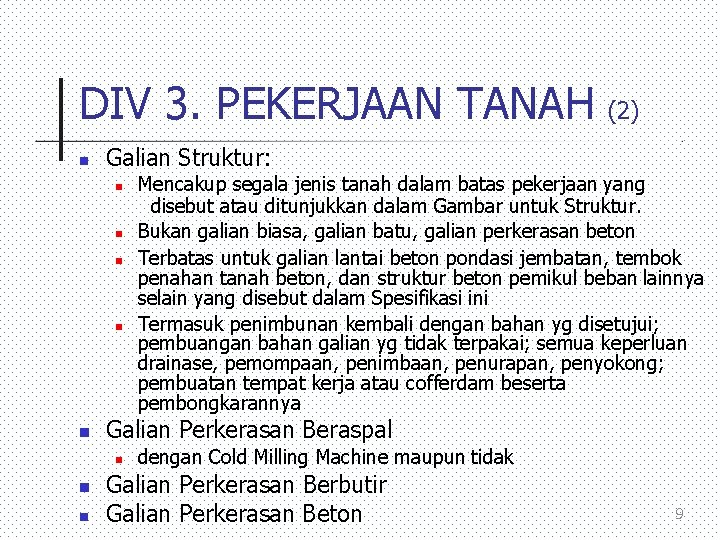

DIV 3. PEKERJAAN TANAH Galian Struktur: Mencakup segala jenis tanah dalam batas pekerjaan yang disebut atau ditunjukkan dalam Gambar untuk Struktur. Bukan galian biasa, galian batu, galian perkerasan beton Terbatas untuk galian lantai beton pondasi jembatan, tembok penahan tanah beton, dan struktur beton pemikul beban lainnya selain yang disebut dalam Spesifikasi ini Termasuk penimbunan kembali dengan bahan yg disetujui; pembuangan bahan galian yg tidak terpakai; semua keperluan drainase, pemompaan, penimbaan, penurapan, penyokong; pembuatan tempat kerja atau cofferdam beserta pembongkarannya Galian Perkerasan Beraspal (2) dengan Cold Milling Machine maupun tidak Galian Perkerasan Berbutir Galian Perkerasan Beton 9

DIV 3. PEKERJAAN TANAH (3) Galian Tanah Lunak, Ekspansif, atau Tanah Dasar Berdaya Dukung Sedang selain Organik atau Gambut Tanah Lunak adalah tanah dengan CBR lapangan < 2%. Diperlukan Capping Layer 10

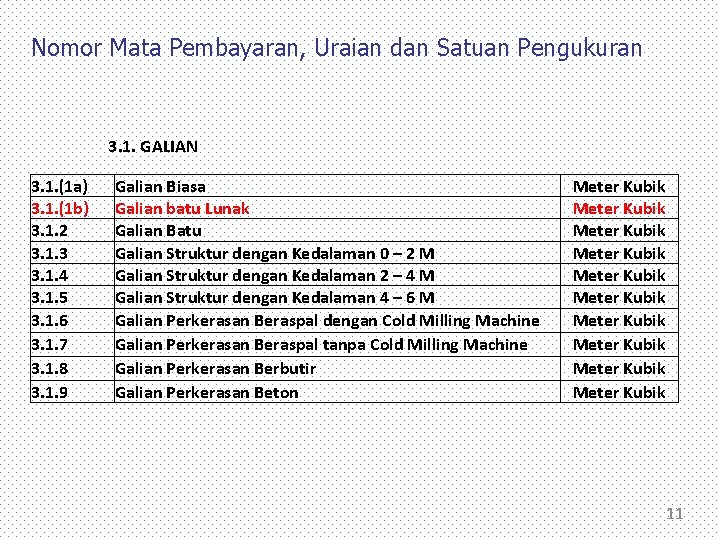

Nomor Mata Pembayaran, Uraian dan Satuan Pengukuran 3. 1. GALIAN 3. 1. (1 a) 3. 1. (1 b) 3. 1. 2 3. 1. 3 3. 1. 4 3. 1. 5 3. 1. 6 3. 1. 7 3. 1. 8 3. 1. 9 Galian Biasa Galian batu Lunak Galian Batu Galian Struktur dengan Kedalaman 0 – 2 M Galian Struktur dengan Kedalaman 2 – 4 M Galian Struktur dengan Kedalaman 4 – 6 M Galian Perkerasan Beraspal dengan Cold Milling Machine Galian Perkerasan Beraspal tanpa Cold Milling Machine Galian Perkerasan Berbutir Galian Perkerasan Beton Meter Kubik Meter Kubik Meter Kubik 11

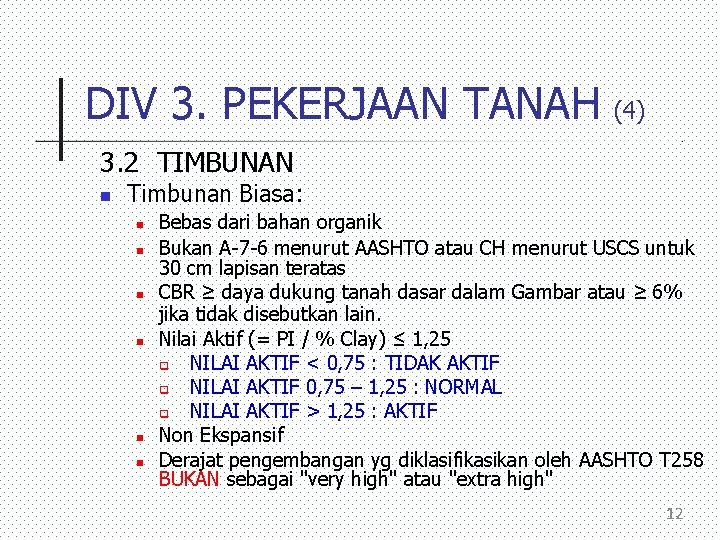

DIV 3. PEKERJAAN TANAH (4) 3. 2 TIMBUNAN Timbunan Biasa: Bebas dari bahan organik Bukan A-7 -6 menurut AASHTO atau CH menurut USCS untuk 30 cm lapisan teratas CBR ≥ daya dukung tanah dasar dalam Gambar atau ≥ 6% jika tidak disebutkan lain. Nilai Aktif (= PI / % Clay) ≤ 1, 25 NILAI AKTIF < 0, 75 : TIDAK AKTIF NILAI AKTIF 0, 75 – 1, 25 : NORMAL NILAI AKTIF > 1, 25 : AKTIF Non Ekspansif Derajat pengembangan yg diklasifikasikan oleh AASHTO T 258 BUKAN sebagai "very high" atau "extra high" 12

KLASIFIKASI TEKNIS TANAH PRIMER (UKURAN BUTIRANNYA) : BOULDER (BERANGKAL) : > 20 cm COBBLE (KERAKAL) : 7, 5 cm ~ 20 cm GRAVEL (KERIKIL) : 4, 75 mm ~ 7, 5 cm SAND (PASIR) : 0, 075 mm ~ 4, 75 mm SILT (LANAU) : 0, 005 ~ 0, 075 mm CLAY (LEMPUNG) < 0, 005 mm SEKUNDER : BUTIRAN > PASIR : GRADASI BUTIRAN < PASIR : SIFAT-SIFAT (PROPERTIS) 13

Perkiraan CBR Berdasarkan Klasifikasi Tanah AASHTO A 1 A 2 A 3 A 4 A 5 A 6 & A 7 C B R (%) > 20 > 8 > 10 3 – 25 < 7 < 15 Catatan : G C & S C : gradasi menerus dng sedikit l e m p u n g G F & S F : g r a d a s i jelek d n g sedikit l e m p u n g Casagrande atau U S C S GW GC GP GF SW & SC SP SF ML CL OL MH CH OH C B R (%) > 50 > 40 25 – 60 20 20 – 60 10 – 30 8 – 30 6 – 25 4 – 15 3 – 8 < 7 < 6 14 < 4

DIV 3. PEKERJAAN TANAH Timbunan Pilihan: (5) CBR ≥ 10% Juga digunakan sebagai Capping Layer. Timbunan Pilihan Berbutir: Bahan timbunan pilihan berbutir di atas tanah rawa dan untuk keadaan di mana penghamparan dalam kondisi jenuh atau banjir tidak dapat dihindarkan Batu, pasir atau kerikil atau bahan berbutir bersih lainnya dengan Index Plastisitas maks 6% (PI = LL – PL) Tanah Rawa adalah permukaan tanah yang secara permanen berada di bawah permukan air, menurut pendapat Direksi Pekerjaan, tidak dapat dialirkan atau dikeringkan dengan metoda yang dapat dipertimbangkan dalam Spesifikasi ini. 15

Nomor Mata Pembayaran, Uraian dan Satuan Pengukuran 3. 2. TIMBUNAN 3. 2. (1 a) 3. 2. (1 b) 3. 2. (2 a) 3. 2. (2 b) 3. 2. (3) Timbunan Biasa dari Sumber Galian Timbunan Biasa dari Galian Timbunan Pilihan dari sumber galian Timbunan Pilihan dari galian Timbunan Pilihan Berbutir (diukur di atas bak truk) Timbunan Pilihan Berbutir (diukur dengan rod & plate) Meter Kubik Meter Kubik 3. 3. PENYIAPAN BADAN JALAN 3. 3. (1) Penyiapan Badan Jalan Meter Persegi 16

DIV 3. PEKERJAAN TANAH (6) 3. 3 PENYIAPAN BADAN JALAN Uraian: Toleransi Dimensi: Pekerjaan ini mencakup penyiapan, penggaruan dan pemadatan permukaan tanah dasar atau permukaan jalan kerikil lama, yang tidak ditetapkan sebagai Pekerjaan Pengembalian Kondisi, dan di daerah bahu jalan baru yang bukan diatas timbunan baru akibat pelebaran lajur lalu lintas Ketinggian akhir setelah pemadatan tidak boleh lebih tinggi 2 cm atau lebih rendah 3 cm dari rencana. Pengukuran: Jalur lalu lintas lama yg mengalami kerusakan parah, dimana operasi pengembalian kondisi yang disyaratkan dalam Seksi 8. 1 atau Seksi 8. 2 dari Spesifikasi ini dipandang tidak sesuai 17

DIV 3. PEKERJAAN TANAH (8) 3. 5 GEOTEKSTIL Uraian: Spesifikasi ini merupakan spesifikasi bahan geotekstil filter untuk drainase bawah permukaan, separator dan stabilisator, sedangkan spesifikasi Geogrid disyaratkan dalam Spesifikasi Khusus Bahan: Persyaratan Kekuatan Geotekstil Persyaratan Geotekstil untuk Drainase Bawah Permukaan Persyaratan Geotekstil Separator Persyaratan Derajat Daya Bertahan (Survivability) Persyaratan Geotekstil untuk Stabilisasi Ketentuan Tumpang Tindih (Overlap) Tergantung dari CBR tanah dasar 18

DIV 3. PEKERJAAN TANAH (9) Pengukuran dan Pembayaran: AASHTO M 288 -06 Geotextile Specifïcation for Highway Applications, kekuatan geotekstil terdiri dari 3 kelas: Geotekstil Filter utk Drainase Bawah Permukaan (Kelas 2) Geotekstil Separator Kelas 1 Geotekstil Separator Kelas 2 Geotekstil Separator Kelas 3 Geotekstil Stabilisator (Kelas 1) 19

Nomor Mata Pembayaran, Uraian dan Satuan Pengukuran 3. 5. GEOTEKSTIL 3. 5. (1) 3. 5. (2 a) 3. 5. (2 b) 3. 5. (2 c) 3. 5. (3) Geotekstil Filter Drainase Bawah Permukaan (Kelas 2) Geotekstil Separator Kelas 1 Geotekstil Separator Kelas 2 Geotekstil Separator Kelas 3 Geotekstil Stabilisator (Kelas 1) Meter Persegi Meter Persegi 20

DIV 4 : PELEBARAN PERKERASAN & BAHU JALAN 21

PERBEDAAN REVISI 3 (KIRI) DAN REVISI 2 (KANAN) 4. 2. (6) 4. 2. (7) 4. 2. (8) 4. 2. (9) 4. 2. BAHU JALAN Lapis Pondasi Agregat Kelas A Meter Kubik Lapis Pondasi Agregat Kelas B Meter Kubik Lapis Pondasi Agregat Kelas S Meter Kubik Semen Untuk Lapis Pondasi Semen tanah Ton Lapis Pondasi Semen Tanah Meter Kubik Agregat Penutup BURTU Meter Persegi Bahan Aspal untuk Pekerjaan pelaburan Liter Lapis Resap Pengikat Liter Lapis Resap Perekat Liter Laston Lapis Antara (AC-BC) Ton 4. 2. (10) Laston Lapis Antara Modifikasi (AC-BC Mod) Ton 4. 2. (10) 4. 2. (11) 4. 2. (12) Latson Lapis Pondasi (Ac Base) Laston Lapis Pondasi Modifikasi (AC-Base Mod) (Gradasi Halus/Kasar) Bahan anti pengelupasan Ton 4. 2. (11) 4. 2. (12) Ton 4. 2. (13) 4. 2. (1) 4. 2. (2 a) 4. 2. (2 b) 4. 2. (3) 4. 2. (4) 4. 2. (5) 4. 2. (13) 4. 2. (14) 4. 2. (15) 4. 2. (16) Perkerasan Beton semen Perkerasan beton semen dengan anyaman tulangan tunggal Lapis pondasi bawah beton kurus 4. 2. (1) Lapis Pondasi Agregat Kelas A Meter Kubik 4. 2. (2 a) Lapis Pondasi Agregat Kelas B Meter Kubik 4. 2. (2 b) Lapis Pondasi Agregat Kelas S Meter Kubik 4. 2. (3) 4. 2. (4) Semen Untuk Lapis Pondasi Semen tanah Ton Lapis Pondasi Semen Tanah Meter Kubik 4. 2. (5) Agregat Penutup BURTU 4. 2. (6) 4. 2. (7) 4. 2. (8) 4. 2. (9) Bahan Aspal untuk Pekerjaan pelaburan Lapis Resap Pengikat Lapis Resap Perekat Laston Lapis Antara (AC-BC) (Gradasi Halus. Kasar) Laston Lapis Antara Modifikasi (AC-BC Mod) Latson Lapis Pondasi (Ac Base) (Gradasi Halus/kasar) Laston Lapis Pondasi Modifikasi (AC-Base Mod) (Gradasi Halus/Kasar) Aspal Keras Liter Ton Meter kubik 4. 2. (14) Meter kubik 4. 2. (15) Aspal Modifikasi Bahan Anti Pengelupasan Ton Kg Meter kubik 4. 2. (16) 4. 2. (17) 4. 2. (18) Bahan Pengisi (filler) Tambahan Kapur Bahan Pengisi (filler) Tambahan Semen Asbuton (bitumen dan mineral) sebagai Bahan pengisi (filler) tambahan Kg Kg Ton Meter Persegi Ton Ton 22

DIV 4. PELEBARAN PERKERASAN & BAHU JALAN (1) 4. 1 PELEBARAN Uraian: Bilamana alinyemen jalan lama tidak memenuhi ketentuan minimum dari fungsi jalan tersebut (arteri, kolektor, dan lokal), maka pelebaran perkerasan harus dilaksanakan dengan perbaikan alinyemen sedemikian hingga sumbu jalan menjadi lebih lurus dan lengkung pada tikungan maupun pada puncak tanjakan dapat dikurangi. Toleransi Dimensi: Ketentuan yg disyaratkan Seksi 5. 1 Lapis Pondasi Agregat & Seksi 5. 4 Lapis Pondasi Semen Tanah, harus berlaku Rentang tebal lapisan yg diijinkan dihampar dalam 1 kali operasi harus seperti yang ditentukan di Seksi lain dalam Spesifikasi ini untuk bahan ybs. 23

DIV 4. PELEBARAN PERKERASAN & BAHU JALAN (2) Lebar Pekerjaan Pelebaran: Lebar pelebaran perkerasan harus cukup untuk pelebaran jalur lalu lintas sesuai dng lebar rancangan, sebagaimana yg ditunjukkan dalam Gambar atau sebagaimana diperintahkan Direksi Pekerjaan, serta pelebaran tambahan yang cukup sehingga memungkinkan tepi setiap lapisan yang dihampar bertangga terhadap lapisan di bawahnya atau terhadap perkerasan lama. Susunan bertangga ini diperlukan untuk memungkinkan penggilasan yang sedikit ke luar dari tepi hamparan dan untuk memperoleh daya dukung samping yang memadai, dan harus dibuat berturut-turut selebar 5 cm untuk setiap pelapisan (overlay) yang dihampar. Penghamparan dan Pemadatan Lapis Pondasi Agregat: Frekuensi pengujian pengendalian mutu harus ditingkatkan sedemikian rupa sehingga tidak kurang dari 5 pengujian indeks plastisitas (plasticity index), 5 pengujian gradasi butiran, dan 1 pengujian kepadatan kering maksimum harus dilakukan setiap 500 m 3 bahan yg dibawa ke lapangan 24

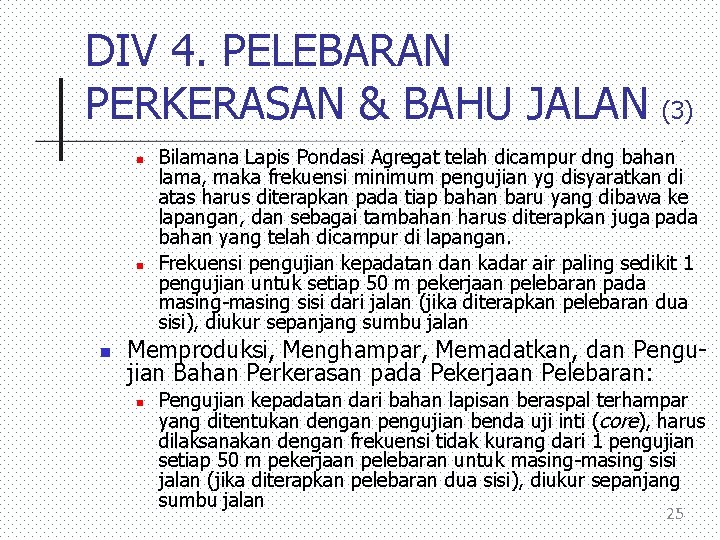

DIV 4. PELEBARAN PERKERASAN & BAHU JALAN (3) Bilamana Lapis Pondasi Agregat telah dicampur dng bahan lama, maka frekuensi minimum pengujian yg disyaratkan di atas harus diterapkan pada tiap bahan baru yang dibawa ke lapangan, dan sebagai tambahan harus diterapkan juga pada bahan yang telah dicampur di lapangan. Frekuensi pengujian kepadatan dan kadar air paling sedikit 1 pengujian untuk setiap 50 m pekerjaan pelebaran pada masing-masing sisi dari jalan (jika diterapkan pelebaran dua sisi), diukur sepanjang sumbu jalan Memproduksi, Menghampar, Memadatkan, dan Pengujian Bahan Perkerasan pada Pekerjaan Pelebaran: Pengujian kepadatan dari bahan lapisan beraspal terhampar yang ditentukan dengan pengujian benda uji inti (core), harus dilaksanakan dengan frekuensi tidak kurang dari 1 pengujian setiap 50 m pekerjaan pelebaran untuk masing-masing sisi jalan (jika diterapkan pelebaran dua sisi), diukur sepanjang sumbu jalan 25

DIV 4. PELEBARAN PERKERASAN & BAHU JALAN (4) 4. 2 BAHU JALAN Toleransi Dimensi: Bahan: Ketentuan dari Seksi lain dari Spesifikasi ini berlaku Bahu jalan tanpa laburan aspal, permukaan akhir ≤ 1, 5 cm di rancangan, pada setiap titik Permukaan akhir bahu jalan, termasuk setiap pelaburan atau perkerasan lainnya yg dihampar diatasnya, ≤ 1, 0 cm terhadap tepi jalur lalu lintas yang bersebelahan Lereng melintang ≤ 1, 0% dari lereng melintang rancangan Lapis Pondasi Agregat Kelas S hanya digunakan untuk bahu jalan tanpa penutup Dasar Pembayaran: 17 mata pembayaran 26

Bahu Jalan Berpenutup Tebal Lapisan Berbutir: Bahu Tanpa Pengikat (Kelas S): Tebal lapisan berbutir bahu harus sama dengan tebal lapisan berbutir perkerasan untuk memudahkan pelaksanaan Tebal lapis permukaan bahu = tebal lapisan beraspal jika tebalnya > 125 mm, jika tidak maka tebal lapis permukaan bahu min. 125 mm Bahu Berpengikat: Jika terdapat kerb Gradien Jalan > 4% Sisi yg lebih tinggi pada tikungan bersuperelevasi LHRT > 10. 000 Jalan Tol atau Jalan Bebas Hambatan Dalam hal untuk lalu lintas sepeda motor 27

Nomor Mata Pembayaran, Uraian dan Satuan Pengukuran 4. 2. BAHU JALAN 4. 2. (1) Lapis Pondasi Agregat Kelas A Meter Kubik 4. 2. (2 a) Lapis Pondasi Agregat Kelas B Meter Kubik 4. 2. (2 b) Lapis Pondasi Agregat Kelas S Meter Kubik 4. 2. (3) 4. 2. (4) Semen Untuk Lapis Pondasi Semen tanah Lapis Pondasi Semen Tanah Ton Meter Kubik 4. 2. (5) Agregat Penutup BURTU Meter Persegi 4. 2. (6) 4. 2. (7) 4. 2. (8) 4. 2. (9) Bahan Aspal untuk Pekerjaan pelaburan Lapis Resap Pengikat Lapis Resap Perekat Laston Lapis Antara (AC-BC) Liter Ton 4. 2. (10) 4. 2. (11) 4. 2. (12) Laston Lapis Antara Modifikasi (AC-BC Mod) Latson Lapis Pondasi (Ac Base) Laston Lapis Pondasi Modifikasi (AC-Base Mod) (Gradasi Halus/Kasar) Ton 4. 2. (13) 4. 2. (14) 4. 2. (15) Bahan anti pengelupasan Perkerasan Beton semen Perkerasan beton semen dengan anyaman tulangan tunggal Ton Meter kubik 4. 2. (16) Lapis pondasi bawah beton kurus Meter kubik Ton 28

DIV 5 : PERKERASAN BERBUTIR & PERKERASAN BETON SEMEN 29

PERBEDAAN REVISI 3 (KIRI) DAN REVISI 2 (KANAN) 5. 1. (1) 5. 1. (2) 5. 2. (1) 5. 2. (2) 5. 3. (1) 5. 3. (2) 5. 3. (3) 5. 4. (1) 5. 4. (2) 5. 5. (1) 5. 5. (2) DIVISI 5 – PERKERASAN BERBUTIR DAN PERKERASAN BETON SEMEN 5. 1. LAPIS PONDASI AGREGAT Lapis Pondasi Agregat Kelas A Meter 5. 1. (1) Lapis Pondasi Agregat kelas A Kubik Lapis Pondasi Agregat Kelas B Meter 5. 1. (2) Lapis Pondasi Agregat kelas B Kubik 5. 2. PERKERASAN BERBUTIR TANPA PENUTUP ASPAL Lapis Permukaan Agregat Tanpa Penutup Aspal Meter 5. 2. (1) Lapis Permukaan Agregat Tanpa Kubik Penutup Aspal Lapis Pondasi Agregat Tanpa Penutup Aspal Meter 5. 2. (2) Lapis Pondasi Agregat Tanpa Penutup Kubik Aspal 5. 3. PERKERASAN BETON SEMEN Perkerasan Beton Semen Meter 5. 3. (1) Perkerasan Beton Semen Kubik Perkerasan Beton Semen dengan Anyaman Meter 5. 3. (2) Perkerasan Beton Semen dengan Tulangan Tunggal Kubik Anyaman Tulangan Tunggal Lapis Pondasi Bawah Beton Kurus Meter 5. 3. (3) Lapis Pondasi Bawah beton Kurus Kubik 5. 4. LAPIS PONDASI SEMEN TANAH Semen untuk Lapis Pondasi Semen Tanah Ton 5. 4. (1) Semen untuk Lapis Pondasi Semen Tanah Meter 5. 4. (2) Lapis Pondasi Semen Tanah Kubik Meter Kubik Meter Kubik Ton Meter Kubik 5. 5. LAPIS PONDASI AGEGAT SEMEN (CTB DAN CTSB) Lapis Pondasi agregat semen kelas A (Cement Meter 5. 5. (1) Lapis Pondasi Atas Bersemen (Cement Meter Kubik Treated Base) (CTB) Lapis Pondasi agregat semen kelas B (Cement Meter 5. 5. (2) Lapis Pondasi Bawah Bersemen Meter Kubik Treated Sub-Base) (CTSB) Kubik (Cement Treated Sub-Base) (CTSB) 30

PERSYARATAN PERKERASAN BERBUTIR Sifat - sifat Kelas A Kelas B Kelas S Abrasi Agregat Kasar (SNI 2417: 2008) 0 - 40% Angularitas > No. 4 (SNI 7619: 2012) 95/90 55/50 Indek Plastisitas (SNI 1966: 2008) 0– 6 0 - 10 4 - 15 Hasil kali Indek Plastisitas dengan % Lolos Ayakan No. 200 (PI x #200) maks. 25 - - Batas Cair (SNI 1967: 2008) 0 - 25 0 - 35 Gumpalan Lempung & Butiran-butiran Mudah Pecah (SNI 03 -4141 -1996) 0 -5% CBR (SNI 03 -1744 -1989) min. 90% min. 60% min. 50% 32

GRADASI PERKERASAN BERBUTIR Ukuran Ayakan Persen Berat Yang Lolos ASTM 2” (mm) 50 Kelas A Kelas B 100 Kelas S 1½” 1” ⅜” No. 4 No. 10 No. 40 No. 200 37, 5 25, 0 9, 50 4, 75 2, 0 0, 425 0, 075 100 79 - 85 44 - 58 29 - 44 17 - 30 7 - 17 2 -8 88 - 95 70 - 85 30 - 65 25 - 55 15 - 40 8 - 20 2 -8 100 77 - 89 41 - 66 26 - 54 15 - 42 7 - 26 4 - 1633

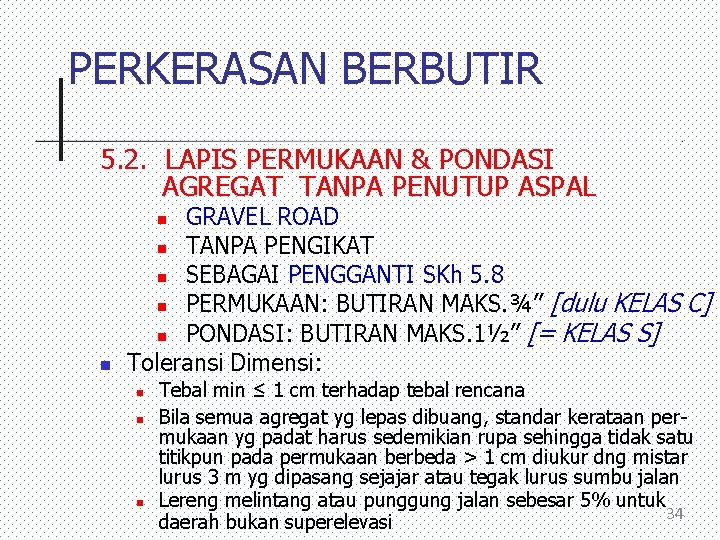

PERKERASAN BERBUTIR 5. 2. LAPIS PERMUKAAN & PONDASI AGREGAT TANPA PENUTUP ASPAL GRAVEL ROAD TANPA PENGIKAT SEBAGAI PENGGANTI SKh 5. 8 PERMUKAAN: BUTIRAN MAKS. ¾” [dulu KELAS C] PONDASI: BUTIRAN MAKS. 1½” [= KELAS S] Toleransi Dimensi: Tebal min ≤ 1 cm terhadap tebal rencana Bila semua agregat yg lepas dibuang, standar kerataan permukaan yg padat harus sedemikian rupa sehingga tidak satu titikpun pada permukaan berbeda > 1 cm diukur dng mistar lurus 3 m yg dipasang sejajar atau tegak lurus sumbu jalan Lereng melintang atau punggung jalan sebesar 5% untuk 34 daerah bukan superelevasi

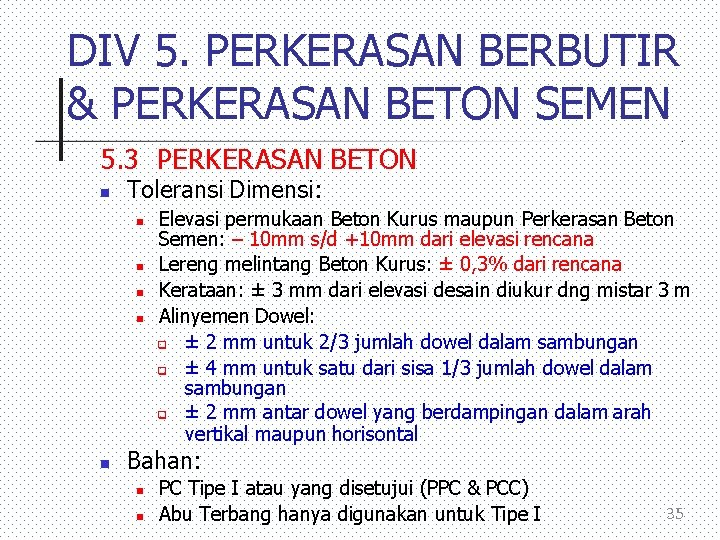

DIV 5. PERKERASAN BERBUTIR & PERKERASAN BETON SEMEN 5. 3 PERKERASAN BETON Toleransi Dimensi: Elevasi permukaan Beton Kurus maupun Perkerasan Beton Semen: – 10 mm s/d +10 mm dari elevasi rencana Lereng melintang Beton Kurus: ± 0, 3% dari rencana Kerataan: ± 3 mm dari elevasi desain diukur dng mistar 3 m Alinyemen Dowel: ± 2 mm untuk 2/3 jumlah dowel dalam sambungan ± 4 mm untuk satu dari sisa 1/3 jumlah dowel dalam sambungan ± 2 mm antar dowel yang berdampingan dalam arah vertikal maupun horisontal Bahan: PC Tipe I atau yang disetujui (PPC & PCC) Abu Terbang hanya digunakan untuk Tipe I 35

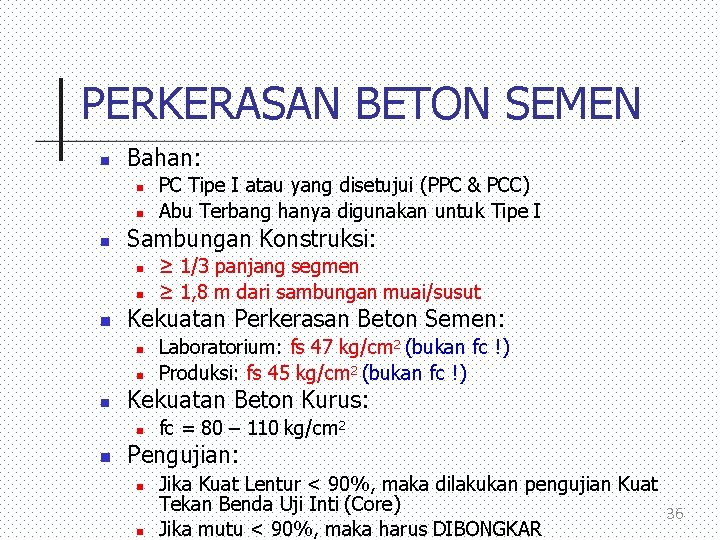

PERKERASAN BETON SEMEN Bahan: Sambungan Konstruksi: Laboratorium: fs 47 kg/cm 2 (bukan fc !) Produksi: fs 45 kg/cm 2 (bukan fc !) Kekuatan Beton Kurus: ≥ 1/3 panjang segmen ≥ 1, 8 m dari sambungan muai/susut Kekuatan Perkerasan Beton Semen: PC Tipe I atau yang disetujui (PPC & PCC) Abu Terbang hanya digunakan untuk Tipe I fc = 80 – 110 kg/cm 2 Pengujian: Jika Kuat Lentur < 90%, maka dilakukan pengujian Kuat Tekan Benda Uji Inti (Core) 36 Jika mutu < 90%, maka harus DIBONGKAR

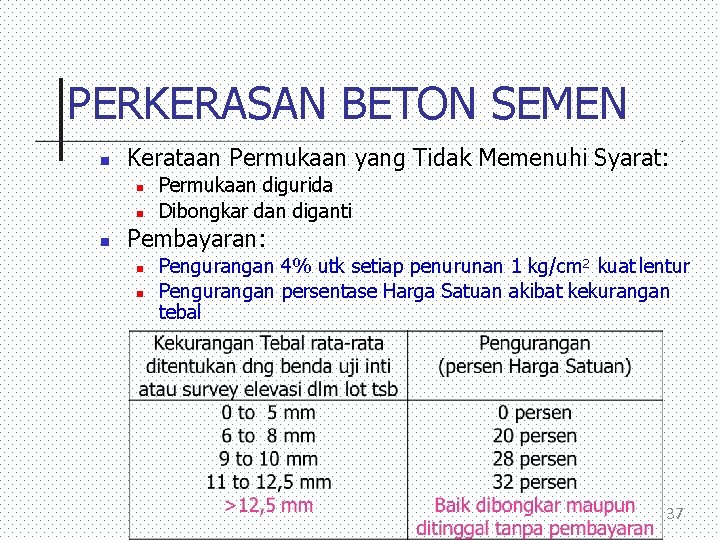

PERKERASAN BETON SEMEN Kerataan Permukaan yang Tidak Memenuhi Syarat: Permukaan digurida Dibongkar dan diganti Pembayaran: Pengurangan 4% utk setiap penurunan 1 kg/cm 2 kuat lentur Pengurangan persentase Harga Satuan akibat kekurangan tebal 37

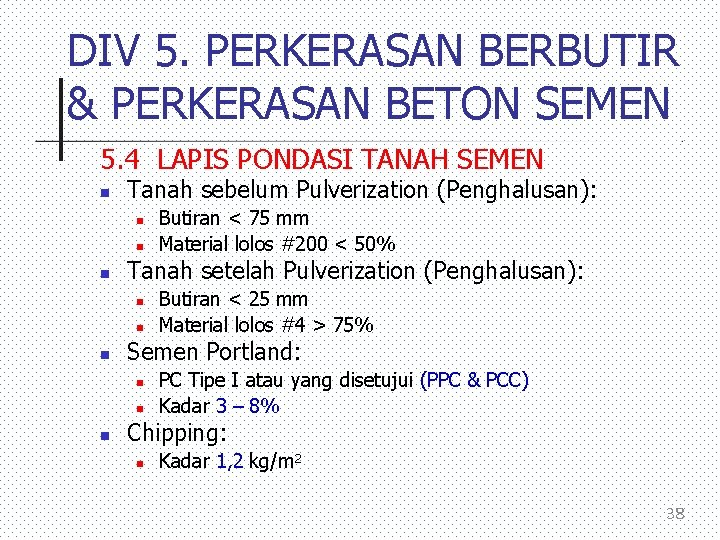

DIV 5. PERKERASAN BERBUTIR & PERKERASAN BETON SEMEN 5. 4 LAPIS PONDASI TANAH SEMEN Tanah sebelum Pulverization (Penghalusan): Tanah setelah Pulverization (Penghalusan): Butiran < 25 mm Material lolos #4 > 75% Semen Portland: Butiran < 75 mm Material lolos #200 < 50% PC Tipe I atau yang disetujui (PPC & PCC) Kadar 3 – 8% Chipping: Kadar 1, 2 kg/m 2 38

PERSYARATAN LAPIS PONDASI TANAH SEMEN PENGUJIAN Unconfined Compressive Strength (UCS) kg/cm 2 California Bearing Ratio (CBR) % Rata-rata Scala Penetration Resistance (SPR) > 2/3 tebal (pukulan/cm) Scala Penetration Resistance (SPR) yang menentukan batas minimum tebal efektif (pukulan/cm) Pengujian Wetting & Drying (i) % Kehilangan Berat (ii) % Perubahan Volume BATAS-BATAS SIFAT (Setelah Perawatan 7 Hari) Minimum Target Maksimum 20 24 35 100* 1, 0* (1, 0+) 0, 8* (1, 3+) 120* 1, 3* (0, 8+) - 200* 2, 5* (0, 4+) - - - 7 2 * Angka-angka ini dapat disesuaikan oleh Direksi Pekerjaan untuk dikalibrasikan dengan angka-angka UCS yang disyaratkan, mengikuti pengujian kalibrasi untuk setiap jenis tanah baru. 39 + Angka-angka di dalam kurung adalah kemampuan penetrasi ekivalen dalam cm per pukulan

PERSYARATAN LAPIS PONDASI TANAH SEMEN Petunjuk Untuk Pemilihan Alat-alat Yang Cocok Petunjuk Jenis Peralatan Mesin Pencampuran Pusat Penggaru Piringan, Luku Piringan, dsb, dan motor grader [bukanlah mixer] Rotovator Ringan (< 100 PK) Rotovator untuk Pekerjaan Berat (> 100 PK) Mesin Stabilisasi Tanah Satu Lintasan Indeks Plastisitas Tebal Perkiraan Maksimum Tanah Dikalikan Persen Yang Mampu Dilakukan Lolos Ayakan No. 40 Dalam Satu Lapis (cm) < 500 Tak Dibatasi < 1000 12 s/d 15 <2000 15 < 3500 20 s/d 30 tergantung jenis tanah dan PK mesin yang tersedia 20 40 < 2000 s/d 3000 tergantung PK mesin

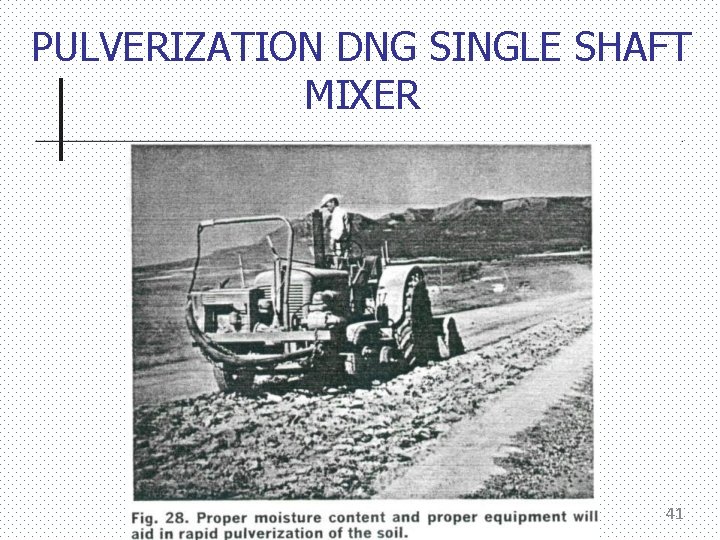

PULVERIZATION DNG SINGLE SHAFT MIXER 41

PENGETAMAN DNG MOTOR GRADER SEBELUM PEMADATAN AKHIR 42

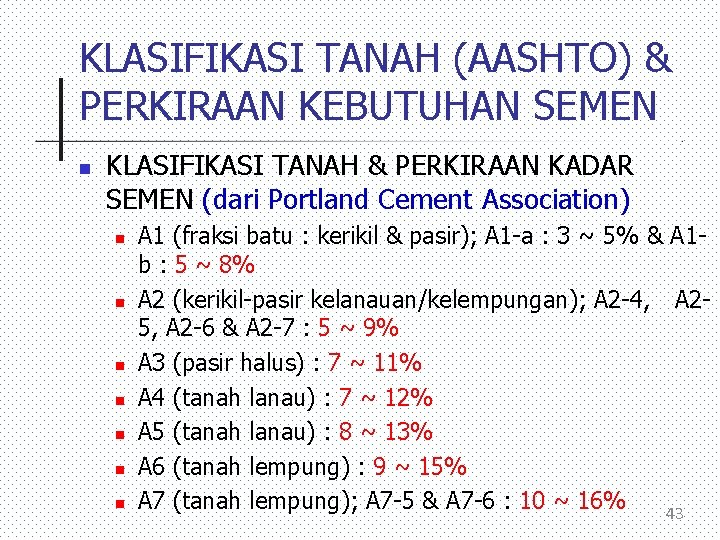

KLASIFIKASI TANAH (AASHTO) & PERKIRAAN KEBUTUHAN SEMEN KLASIFIKASI TANAH & PERKIRAAN KADAR SEMEN (dari Portland Cement Association) A 1 (fraksi batu : kerikil & pasir); A 1 -a : 3 ~ 5% & A 1 b : 5 ~ 8% A 2 (kerikil-pasir kelanauan/kelempungan); A 2 -4, A 25, A 2 -6 & A 2 -7 : 5 ~ 9% A 3 (pasir halus) : 7 ~ 11% A 4 (tanah lanau) : 7 ~ 12% A 5 (tanah lanau) : 8 ~ 13% A 6 (tanah lempung) : 9 ~ 15% A 7 (tanah lempung); A 7 -5 & A 7 -6 : 10 ~ 16% 43

DIV 5. PERKERASAN BERBUTIR & PERKERASAN BETON SEMEN 5. 5 LAPIS PONDASI AGREGAT SEMEN (CTB & CTSB) Semen Portland: Gradasi Agregat: CTB = 45 – 55 kg/m 2 & CTSB = 35 – 45 kg/m 2 Kadar Air: LPAS Kelas A (CTB) = Lapis Pondasi Agregat Kelas A & LAPS Kelas B (CTSB) = Lapis Pondasi Agregat Kelas B Kuat Tekan (UCS): PC Tipe I atau yang disetujui (PPC & PCC) Kadar Air = 70 – 100% OMC Kepadatan: Jika Tebal Padat > 20 cm, 2 x Sand Cone Test Pengujian 20 cm bagian atas & 15 cm bagian bawah 44

PEMILIHAN PERALATAN PEKERJAAN CTB DAN CTSB Peralatan: Self Propelled Rotary Mixer dengan lebar pencampuran ≥ 1, 8 m & kedalaman ≥ 30 cm Vibratory Padfoot Roller, Berat Statis ≥ 19 ton, dengan tonjolan ≥ 12, 5 cm 45

DIVISI 6 : PERKERASAN ASPAL 46

PERBEDAAN REVISI 3 (KIRI) DAN REVISI 2 (KANAN) DIVISI 6 – PERKERASAN ASPAL 6. 1. LAPIS RESAP PENGIKAT DAN LAPIS PEREKAT 6. 1. (1 a) Lapis Resap Pengikat – Aspal Cair Liter 6. 1. (1 a) Lapis Resap Pengikat – Aspal cair Liter 6. 1. (1 b) Lapis Resap Pengikat – Aspal Emulsi Liter 6. 1. (1 b) Lapis Resap Pengikat – Aspal emulsi Liter 6. 1. (2 a) Lapis Perekat – Aspal Cair Liter 6. 1. (2 a) Lapis Perekat – Aspal cair Liter 6. 1. (2 b) Lapis Perekat – Aspal Emulsi Liter 6. 1. (2 b) Lapis Perekat – Aspal emulsi Liter 6. 1. (2 c) Lapis Perekat – Aspal Emulsi Modifikasi Liter 6. 1. (2 c) Lapis perekat – Apal Emulsi Modifikasi Liter 6. 2. LABURAN ASPAL SATU LAPIS (BURTU) DAN LABURAN ASPAL DUA LAPIS (BURDA) 6. 2. (1) Agregat Penutup BURTU Meter Persegi 6. 2. (2) Agregat Penutup BURDA Meter Persegi 6. 2. (3 a) Bahan Aspal untuk Pekerjaan Pelaburan Liter 6. 2. (3 b) Bahan Aspal Modifikasi untuk Pekerjaan pelaburan Liter 6. 2. (4 a) Aspal Cair untuk Precoated Liter 6. 2. (4 b) Aspal Emulsi untuk Precoated Liter 6. 2. (4 c) Aspal Emulsi Modifikasi untuj Precoated Liter 6. 2. (4 d) Bahan Anti Pengelupasan Kg 6. 2. (4 d) Bahan Anti Pengelupasan Kg 47

PERBEDAAN REVISI 3 (KIRI) DAN REVISI 2 (KANAN) 6. 3. (1) 6. 3. (2) 6. 3. (3 a) 6. 3. CAMPURAN BERASPAL PANAS Latasir Kelas A (SS-A) Latasir Kelas B (SS-B) Lataston Lapis Aus (HRS-WC) (gradasi senjang/semi senjang) 6. 3. (3 b) 6. 3. (5 a) Lataston Lapis Aus Perata (HRS-WC(L)) (gradasi senjang/semi senjang) Lataston lapis Pondasi (HRS-Base) (gradasi senjang/semi senjang) Lataston lapis Pondasi Perata (HRS-Base(L)) (gradasi senjang/semi senjang) Laston Lapis Aus (AC-WC) Ton 6. 3. (5 a) 6. 3. (5 b) Laston Lapis Aus Modifikasi (AC-WC Mod) Ton 6. 3. (5 b) 6. 3. (5 c) Laston Lapis Aus Perata (AC-WC(L)) Ton 6. 3. (5 c) 6. 3. (5 d) Laston Lapis Aus Modifikasi Perata (AC- WC(L)Mod) Ton 6. 3. (5 d) 6. 3. (6 a) Laston Lapis Antara (AC_BC) Ton 6. 3. (6 a) 6. 3. (6 b) Laston Lapis Antara Modifikasi (AC_BC Mod) ( Ton 6. 3. (6 b) 6. 3. (6 c) Laston Lapis Antara Perata (AC_BC) (L) Ton 6. 3. (6 c) 6. 3. (6 d) Laston Lapis Antara Modifikasi Perata (AC_BC(L)Mod) leveling Ton 6. 3. (6 d) 6. 3. (7 a) Laston Lapis pondasi (AC-Base) Ton 6. 3. (7 a) 6. 3. (7 b) Laston Lapis pondasi Modifikasi (AC-Base Mod) Ton 6. 3. (7 b) 6. 3. (7 c) Laston Lapis pondasi Perata(AC-Base(L)) Ton 6. 3. (7 c) 6. 3. (7 d) Laston Lapis pondasi Modifikasi Perata (AC- Base(L)Mod) Ton 6. 3. (7 d) 6. 3. (8) Bahan anti pengelupasan Ton 6. 3. (8 a) 6. 3. (8 b) 6. 3. (9) 6. 3. (10 a) 6. 3. (10 b) 6. 3. (10 c) 6. 3. (4 a) 6. 3. (4 b) Ton Ton 6. 3. (1) 6. 3. (2) 6. 3. (3 a) Latasir Kelas A (SS-A) Latasir Kelas B (SS-B) Lataston Lapis Aus (HRS-WC) (gradasi senjang/semi senjang) Ton Ton 6. 3. (3 b) Ton 6. 3. (4 a) Ton 6. 3. (4 b) Lataston Lapis Aus Perata (HRS-WC(L)) (gradasi senjang/semi senjang) Lataston lapis Pondasi (HRS-Base) (gradasi senjang/semi senjang) Lataston lapis Pondasi Perata (HRS-Base(L)) (gradasi senjang/semi senjang) Laston Lapis Aus (AC-WC) (gradasi halus/kasar) Laston Lapis Aus Modifikasi (AC-WC Mod) (gradasi halus/kasar) Laston Lapis Aus Perata (AC-WC(L)) (gradasi halus/kasar) Ton Laston Lapis Aus Modifikasi Perata (AC- WC(L)Mod) (gradasi halus/kasar) Laston Lapis Antara (AC_BC)(gradasi halus/kasar) Ton Laston Lapis Antara Modifikasi (AC_BC Mod) (gradasi halus/kasar) Laston Lapis Antara Perata (AC_BC(L)) (gradasi halus/kasar) Ton Laston Lapis Antara Modifikasi Perata (AC_BC(L)Mod) (gradasi halus/kasar) Laston Lapis pondasi (AC-Base) (gradasi halus/kasar) Ton Laston Lapis pondasi Modifikasi (AC-Base Mod) (gradasi halus/kasar) Laston Lapis pondasi Perata(AC-Base(L)) (gradasi halus/kasar) Laston Lapis pondasi Modifikasi Perata (AC- Base(L)Mod) (gradasi halus/kasar) Aspal Keras Aspal Modifikasi Bahan Anti Pengelupasan Bahan Pengisi (filler) Tambahan Kapur Bahan Pengisi (filler) Tambahan Semen Asbuton (bitumen dan mineral) sebagai bahan pengisi (filler) Tambahan Ton Ton Ton Kg Kg Kg Ton 48

DIV 6. PERKERASAN ASPAL (1) 6. 1 LAPIS RESAP PENGIKAT & LAPIS PEREKAT LAPIS RESAP PENGIKAT (PRIME COAT) BUKAN SEBAGAI PEREKAT TETAPI PELINDUNG, JADI HANYA PADA GRANULAR BASE SAJA ASPAL EMULSI : MS atau SS ASPAL CAIR : AC + Kerosene (80 pph, MC-30, viskositas kinematis pada 60°C : 30 - 60 mm 2/s) MATA PEMBAYARAN : ASPAL CAIR & ASPAL EMULSI 49

DIV 6. PERKERASAN ASPAL (2) LAPIS PEREKAT (TACK COAT) SEBAGAI PEREKAT, PADA SEMUA JENIS LAPISAN YANG ADA PENGIKATNYA ASPAL EMULSI : RS (Rapid Setting) & RS Mod ASPAL CAIR : AC + Kerosene [30 pph, DIPANASKAN] BAHAN ASPAL EMULSI MODIFIKASI MERUJUK PADA AASHTO M 316 -99 (2000) TABLE 1 CRS-2 L : styrene butadiene rubber latex atau polycholoprene latex BAHAN POLYMER min. 2, 5% RESIDU : MC : 0, 15 (min. Spec) x 77% = 0, 116, SETARA RS : 0, 2 (min. Spec) x 61%= 0, 122 (sebelum 1: 1) MATA PEMBAYARAN : ASPAL CAIR, ASPAL EMULSI & 50 ASPAL EMULSI MODIFIKASI

DIV 6. PERKERASAN ASPAL (3) 6. 2 BURTU & BURDA KUNCI KEBERHASILAN : PEMBERSIHAN AGREGAT BURTU & LAPIS 1 BURDA UKURAN HAMPIR SERAGAM (GRADASI) BERSIH TAHAN AUS BENTUK KELEKATAN TERHADAP ASPAL DIGUNAKANNYA ASPAL DISTRIBUTOR, BUKAN HAND SPRAYER 51

ALAT PEMBERSIH YG MEMADAI POWER BROOM, SANGAT DIANJURKAN UNTUK PEMBERSIHAN AWAL SETELAH MILLING, KEMUDIAN DILANJUTKAN DNG KOMPRESOR 52

ALAT PENYEMPROT ASPAL DISTRIBUTOR KERB SEHARUSNYA DITUTUP HAND SPRAYER 53

DIV 6. PERKERASAN ASPAL (4) 3. CAMPURAN BERASPAL PANAS TEBAL NOMINAL MINIMUM CAMPURAN BERASPAL AC-WC = 4 cm AC-BC = 6 cm AC-Base = 7, 5 cm GRADASI LASTON (AC) 1 GRADASI DNG AMPLOP YG LEBIH LEBAR GRADASI LATASTON (HRS) SENJANG & SEMI SENJANG AGREGAT HALUS PECAH MESIN LOLOS #200 ≤ 10% SCALPING SCREEN ANTARA PRIMARY & SECONDARY 54 CRUSHER ADALAH MANDATORY

No. Jenis Pengujian Metoda Pengujian Tipe II Aspal yang Dimodifikasi A(1) B Tipe I Aspal Pen. 60 -70 Asbuton yg Elastomer diproses Sintetis 1 Penetrasi pada 25 C (0, 1 mm) SNI 06 -2456 -1991 60 -70 Min. 50 Min. 40 2 Viskositas Dinamis 60 C (Pa. s) SNI 06 -6441 -2000 160 - 240 - 360 320 - 480 3 Viskositas Kinematis 135 C (c. St) SNI 06 -6441 -2000 ≥ 300 385 – 2000 < 3000 4 5 Titik Lembek ( C) Daktilitas pada 25 C, (cm) SNI 2434: 2011 SNI 2432: 2011 > 48 > 100 > 53 > 100 > 54 > 100 6 Titik Nyala ( C) SNI 2433: 2011 > 232 7 Kelarutan dalam Trichloroethylene (%) AASHTO T 44 -03 > 99 > 90(1) > 99 8 Berat Jenis Stabilitas Penyimpanan: Perbedaan Titik Lembek ( C) SNI 2441: 2011 > 1, 0 ASTM D 5976 part 6. 1 - < 2, 2 Min. 95(1) - 9 10 Partikel yg lebih halus dari 150 micron (%) Pengujian Residu hasil TFOT (SNI-06 -2440 -1991) atau RTFOT(SNI-03 -6835 -2002) : 11 Berat yang Hilang (%) SNI 06 -2441 -1991 < 0, 8 12 Viskositas Dinamis 60 C (Pa. s) SNI 03 -6441 -2000 < 800 < 1200 < 1600 13 Penetrasi pada 25 C (%) SNI 06 -2456 -1991 > 54 ≥ 54 SNI 2432: 2011 > 100 > 50 ≥ 25 AASHTO T 301 -98 - - > 60 14 Daktilitas pada 25 C (cm) 15 Keelastisan setelah Pengembalian (%) 55

Ketentuan Agregat Kasar Pengujian Kekekalan bentuk agregat terhadap larutan Standar natrium sulfat magnesium sulfat Campuran AC Modifikasi Abrasi dengan mesin Los Angeles Semua jenis campuran aspal bergradasi lainnya SNI 3407: 2008 Nilai Maks. 12 % Maks. 18 % 100 putaran Maks. 6% 500 putaran Maks. 30% 100 putaran SNI 2417: 2008 500 putaran Maks. 8% Maks. 40% Kelekatan agregat terhadap aspal SNI 2439: 2011 Min. 95 % Butir Pecah pada Agregat Kasar SNI 7619: 2012 95/90 *) Partikel Pipih dan Lonjong Material lolos Ayakan No. 200 ASTM D 4791 Perbandingan 1 : Maks. 10 % 5 SNI 03 -4142 -1996 Maks. 2 % Catatan : 1) 95/90 menunjukkan bahwa 95% agregat kasar mempunyai muka bidang pecah satu atau 56 lebih dan 90% agregat kasar mmepunyai muka bidang pecah dua atau lebih.

Ketentuan Agregat Halus Pengujian Nilai Setara Pasir Angularitas dengan Uji Kadar Rongga Gumpalan Lempung dan Butir-butir Mudah Pecah dalam Agregat Lolos Ayakan No. 200 Standar SNI 03 -4428 -1997 SNI 03 -6877 -2002 SNI 03 -4141 -1996 Nilai Min 60% Maks 1% SNI ASTM C 117: 2012 Maks. 10% Min. 45 AGREGAT KASAR = TERTAHAN No. 4 (4, 75 mm) SESUAI DENGAN AASHTO, BUKAN No. 8 (2, 36 mm) UNTUK MEMPEROLEH AGREGAT HALUS YG MEMENUHI SYARAT: 1. BAHAN BAKU DICUCI TERLEBIH DAHULU SECARA MEKANIS 2. DIGUNAKAN SCALPING SCREEN : PRODUK PRIMARY TIDAK BOLEH DIGUNAKAN LANGSUNG VIBRO SCALPING SCREEN YANG TERTAHAN MASUK SECONDARY YANG LOLOS UNTUK LAPIS PONDASI AGREGAT 57

ILUSTRASI PASIR HALUS u/HRS & BATU PECAH MESIN HALUS (0 – 5) WARNA PASIR DAPAT PUTIH, ABU-ABU, COKLAT, DSB PASIR INI DAPAT DIPEROLEH DI BUKIT ATAU PESISIR TIDAK BOLEH MENGANDUNG LEMPUNG (JIKA PERLU HARUS DNG 58 PENCUCIAN? )

DIV 6. PERKERASAN ASPAL (5) FILLER ADDED Ca. CO 3, KAPUR PADAM, PC, MINERAL ASBUTON : LOLOS #100 ≥ 95% KADAR FILLER ADDED 1 – 2% (mandatory) ANTI STRIPPING AGENT DIGUNAKAN JIKA STABILITAS MARSHALL SISA SEBELUM DIBERI ANTI STRIPPING AGENT ≥ 75% DITAMBAHKAN DI TIMBANGAN ASPAL SESAAT SEBELUM WET MIX DI PUGMILL 0, 2 – 0, 4% TERHADAP BERAT ASPAL JIKA MARSHALL STABILITAS SISA ≥ 90%, ANTI STRIPPING AGENT TIDAK DIPERLUKAN TDK BOLEH UTK ASPAL MOD BERMUATAN POSITIF 59 KETENTUAN & KOMPATIBILITAS SBB :

DIV 6. PERKERASAN ASPAL (6) No. 1 2 3 4 Standar SNI 2433: 2011 SNI 03 -6721 -2002 SNI 2441: 2011 SNI 04 -7182 -2006 Nilai min. 180 >200 0, 92 – 1, 06 < 10 Total bilangan amine (amine value), m. L HCl/g ASTM D 2073 -07 150 - 350 No. Jenis Pengujian 1 Uji pengelupasan dengan air mendidih (boiling water test), %1) 2 Stabilitas penyimpanan campuran aspal dan bahan anti pengelupasan, ºC Standar ASTM D 3625 (2005) SNI 2434: 2011 Nilai min. 803) maks. 2, 22) ASTM D 3625 -96 Modification min. 70 60 5 3 Jenis Pengujian Titik Nyala (Claveland Open Cup), °C Viskositas, pada 25ºC (Saybolt Furol), detik Berat Jenis, pada 25ºC, Bilangan asam (acid value), m. L KOH/g Stabilitas pemanasan (Heat stability). Pengondisian 72 jam, % permukaan terselimuti aspal

Gradasi Agregat Campuran Aspal Ukuran Ayakan (mm) Latasir (SS) Kelas A Kelas B % Berat Yang Lolos terhadap Total Agregat dalam Campuran Lataston (HRS) Laston (AC) 3 2 Gradasi Senjang Gradasi Semi Senjang WC Base WC BC 37, 5 25 19 100 12, 5 90 - 100 100 100 90 - 100 87 - 100 90 - 100 75 - 85 65 - 90 55 - 88 55 - 70 50 – 723 35 - 553 50 – 62 32 - 44 35 - 60 15 - 35 20 – 45 15 - 35 15 – 35 5 - 35 6 – 10 4 -8 4, 75 2, 36 75 - 100 1, 18 0, 600 0, 300 0, 150 0, 075 10 - 15 8 – 13 6 - 10 2 -9 100 90 - 100 77 - 90 53 - 69 33 - 53 21 - 40 14 - 30 9 - 22 6 - 15 4 -9 100 90 - 100 75 - 90 66 - 82 46 - 64 30 - 49 18 - 38 12 - 28 7 - 20 5 -13 4 -8 Base 100 90 - 100 76 - 90 60 - 78 52 - 71 35 - 54 23 - 41 13 - 30 10 - 22 6 - 15 4 - 10 3 - 7 61

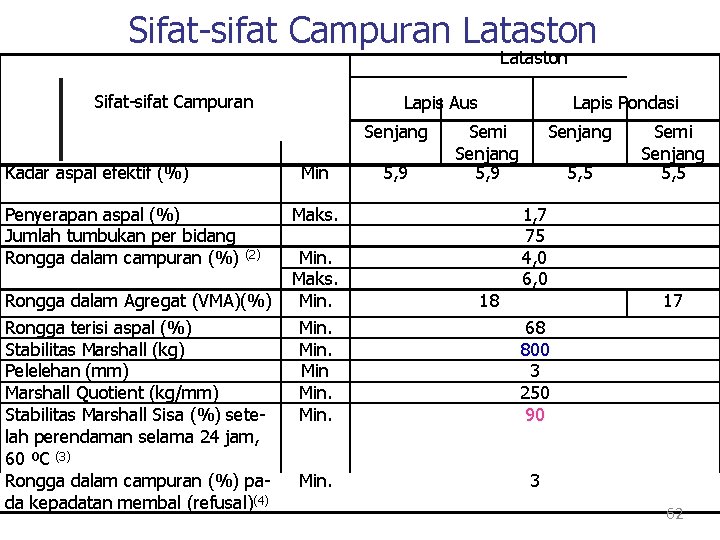

Sifat-sifat Campuran Lataston Sifat-sifat Campuran Lapis Aus Senjang Kadar aspal efektif (%) Penyerapan aspal (%) Jumlah tumbukan per bidang Rongga dalam campuran (%) Min 5, 9 Lapis Pondasi Semi Senjang 5, 9 Maks. (2) Rongga dalam Agregat (VMA)(%) Rongga terisi aspal (%) Stabilitas Marshall (kg) Pelelehan (mm) Marshall Quotient (kg/mm) Stabilitas Marshall Sisa (%) setelah perendaman selama 24 jam, 60 ºC (3) Rongga dalam campuran (%) pada kepadatan membal (refusal)(4) Min. Maks. Min. 18 Senjang 5, 5 1, 7 75 4, 0 6, 0 Min. 68 800 3 250 90 Min. 3 Semi Senjang 5, 5 17 62

Sifat-sifat Campuran Laston (AC) Sifat-sifat Campuran Lapis Aus Laston Lapis Antara 75 Jumlah tumbukan per bidang Pondasi 112 (1) Rasio partikel lolos ayakan 0, 075 mm dengan kadar aspal efektif Min. Maks. 1, 0 1, 4 Rongga dalam campuran (%) Min. Maks 15 3, 0 5, 0 14 13 65 65 65 (2) Rongga dalam Agregat (VMA) (%) Rongga Terisi Aspal (%) Stabilitas Marshall (kg) Pelelehan (mm) Stabilitas Marshall Sisa (%) setelah perendaman selama 24 jam, 60 ºC(3) Rongga dalam campuran (%) pada Min. 800 2 4 1800 (1) 3 6 (1) 90 63

Sifat-sifat Campuran Laston Dimodifkasi Sifat-sifat Campuran Laston Dimodifikasi Jumlah tumbukan per bidang Rasio partikel lolos ayakan 0, 075 mm dengan kadar aspal efektif Rongga dalam campuran (%) (2) Rongga dalam Agregat (VMA) (%) 75 Min. Maks. Min. (6) 112 (1) 15 1, 0 1, 4 3, 0 5, 0 14 13 65 65 65 Rongga Terisi Aspal (%) Stabilitas Marshall (kg) Pelelehan (mm) Min. Maks. Stabilitas Marshall Sisa (%) setelah perendaman selama 24 jam, 60 ºC (3) Rongga dalam campuran (%) pada Kepadatan membal (refusal)(4) Stabilitas Dinamis, lintasan/mm(5) Min. 90 Min. 2500 1000 2 4 2250(1) 3 6 (1) 64

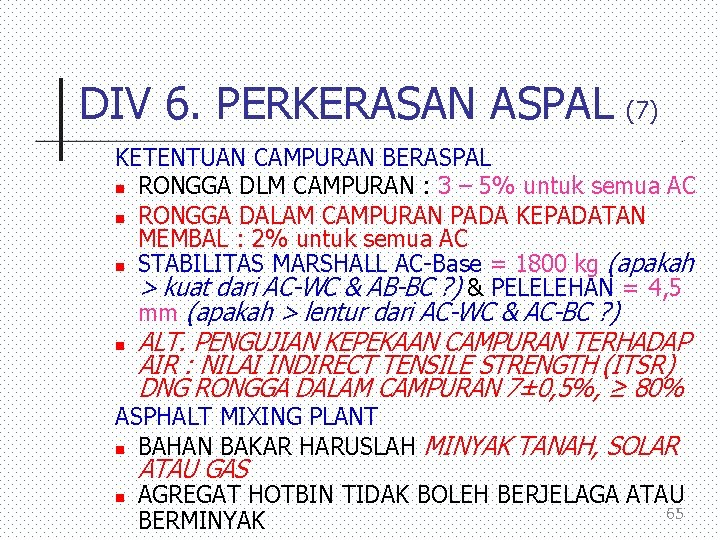

DIV 6. PERKERASAN ASPAL (7) KETENTUAN CAMPURAN BERASPAL RONGGA DLM CAMPURAN : 3 – 5% untuk semua AC RONGGA DALAM CAMPURAN PADA KEPADATAN MEMBAL : 2% untuk semua AC STABILITAS MARSHALL AC-Base = 1800 kg (apakah > kuat dari AC-WC & AB-BC ? ) & PELELEHAN = 4, 5 mm (apakah > lentur dari AC-WC & AC-BC ? ) ALT. PENGUJIAN KEPEKAAN CAMPURAN TERHADAP AIR : NILAI INDIRECT TENSILE STRENGTH (ITSR) DNG RONGGA DALAM CAMPURAN 7± 0, 5%, ≥ 80% ASPHALT MIXING PLANT BAHAN BAKAR HARUSLAH MINYAK TANAH, SOLAR ATAU GAS AGREGAT HOTBIN TIDAK BOLEH BERJELAGA ATAU 65 BERMINYAK

DIV 6. PERKERASAN ASPAL (8) PENGUKURAN SEMUA DIUKUR DALAM TON ASPAL KERAS KADAR ASPAL DIPEROLEH DARI HASIL EKSTRAKSI Cb = KDR ASP AKTUAL/ KDR ASP JMF ≤ 1 ANTI STRIPPING AGENT : DIBAYAR TERPISAH DIPEROLEH DARI PENCATATAN KUANTITAS TANKI SEBELUM & SETELAH PRODUKSI PENGUJIAN STABILITAS MARSHALL SISA PER 200 TON PRODUKSI LEBAR DIAMBIL DARI CROSS SECTION PER 25 m ATAU LEBIH RAPAT SEBAGAIMANA DIPERINTAHKAN DIREKSI PEKERJAAN 66

DIV 6. PERKERASAN ASPAL (9) LAPIS BUKAN PERATA TEBAL AKTUAL ADALAH TEBAL RATA-RATA SUATU SEGMEN PRODUK PER HARI CORE DIAMBIL 2 TITIK PENGUJIAN PER CROSS SECTION PER LAJUR DNG JARAK ≤ 100 m TEBAL AKTUAL (sudah rata-rata) HARUS ≥ TEBAL DALAM GAMBAR (untuk keperluan desain tebal perkerasan) TEBAL TITIK ATAU INDIVIDU TIDAK BOLEH < TEBAL DALAM GAMBAR SETELAH TOLERANSI DIPERHITUNGKAN LAPIS PERATA : VOLUME DIPEROLEH DENGAN PROSEDUR PENGUKURAN STANDAR ILMU UKUR TANAH 67 BERAT ISI DARI KEPADATAN CORE

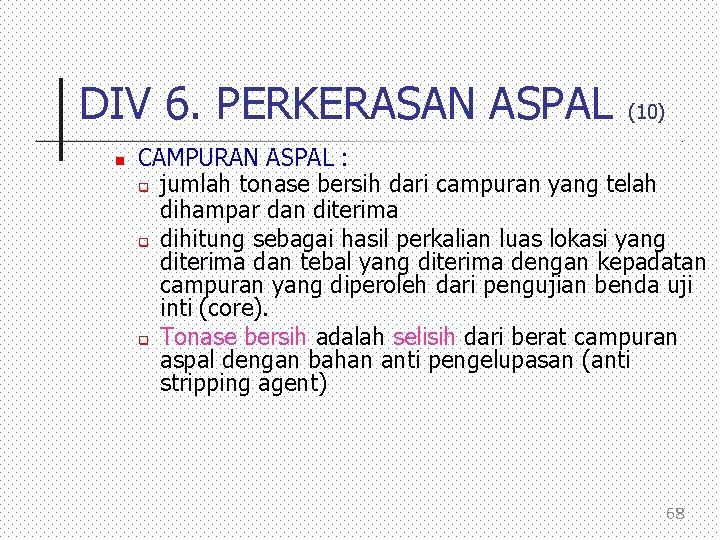

DIV 6. PERKERASAN ASPAL (10) CAMPURAN ASPAL : jumlah tonase bersih dari campuran yang telah dihampar dan diterima dihitung sebagai hasil perkalian luas lokasi yang diterima dan tebal yang diterima dengan kepadatan campuran yang diperoleh dari pengujian benda uji inti (core). Tonase bersih adalah selisih dari berat campuran aspal dengan bahan anti pengelupasan (anti stripping agent) 68

COLD BIN TIDAK ADA SKALA TIDAK ADA PENGUNCI PINTU TERLALU LONGGAR ADA PENGUNCI TAPI GOYAH SKALA TERLALU KASAR 69

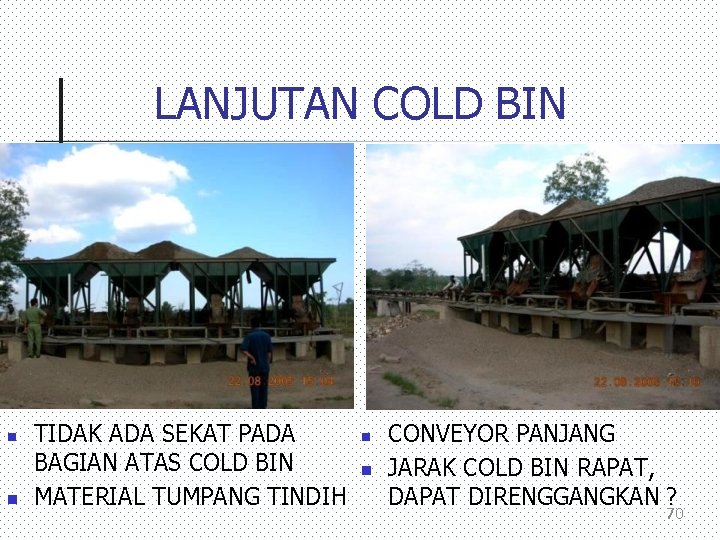

LANJUTAN COLD BIN TIDAK ADA SEKAT PADA BAGIAN ATAS COLD BIN MATERIAL TUMPANG TINDIH CONVEYOR PANJANG JARAK COLD BIN RAPAT, DAPAT DIRENGGANGKAN ? 70

KALIBRASI COLD BIN DURASI HARUS CUKUP AGAR KESALAHAN DAPAT DIPERKECIL KOREKSI KADAR AIR DIHARUSKAN PLOTTING HARUS PADA 1 LEMBAR KERTAS UNTUK SEMUA GRAFIK TITIK 0 (NOL) SEBAGAI TITIK BANTU GRAFIK BERUPA GARIS LENGKUNG X : OUTPUT & Y : OPENING GATE MAKA BENTUK KURVA CEMBUNG 71

DUST COLLECTOR SEKUNDER : WET CYCLONE TIDAK BEKERJA POLUSI SEKUNDER : TABUNG FILTER TIDAK ADA POLUSI 72

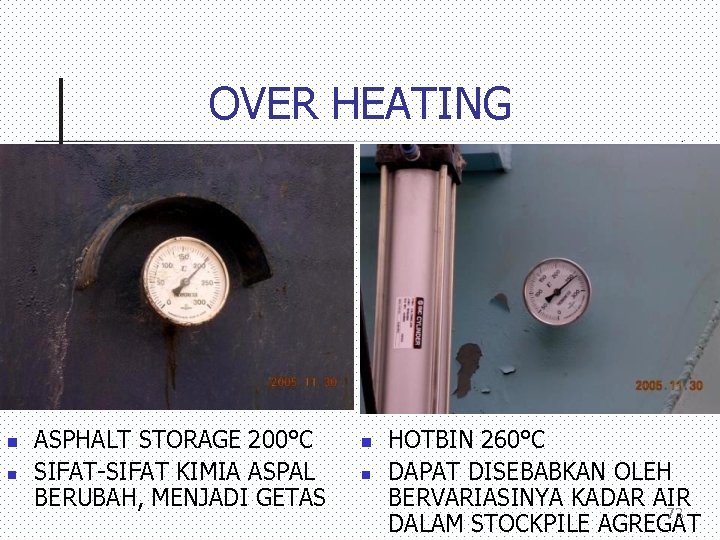

OVER HEATING ASPHALT STORAGE 200°C SIFAT-SIFAT KIMIA ASPAL BERUBAH, MENJADI GETAS HOTBIN 260°C DAPAT DISEBABKAN OLEH BERVARIASINYA KADAR AIR 73 DALAM STOCKPILE AGREGAT

DIVISI 8 : PENGEMBALIAN KONDISI PERKERASAN BERBUTIR 74

DIV 8. PENGEMBALIAN KONDISI DAN PEKERJAAN MINOR (1) PENGEMBALIAN KONDISI & PEKERJAAN MINOR 1. PENGEMBALIAN KONDISI PERKERASAN LAMA PATCHING > 40 cm x 40 cm & TOTAL <10 m 3/km SEALING 10 – 30% per 100 m & TOTAL ≤ 40 m 2 SPOT LEVELLING TOTAL < 10 m 3/km GALIAN, PRIME/TACK COAT & PEMADATAN KEMBALI SUBGRADE TIDAK DIBAYAR TERPISAH KERUSAKAN YG MELUAS AKIBAT KETERLAMBATAN KONTRAKTOR MENJADI BEBAN KONTRAKTOR 2. PENGEMBALIAN KONDISI BAHU LAMA PADA PERKERASAN BERPENUTUP ASPAL RE-KONSTRUKSI BAHU JALAN ≤ 50 m/km TEBANG POHON Ø < 15 cm DIUKUR 1 m DIATAS TANAH BESERTA AKAR-AKARNYA 75

DIV 8. PENGEMBALIAN KONDISI DAN PEKERJAAN MINOR (2) 3. PENGEMBALIAN KONDISI SELOKAN, SALURAN AIR, TIMBUNAN, GALIAN & PENGHIJAUAN MENCAKUP DRAINASE, LERENG & PENGHIJAUAN DIBAYAR MENURUT MASING-MASING PAY ITEM, KECUALI : STABILISASI LERENG DNG TANAMAN & PENANAMAN POHON/SEMAK BARU 4. PERLENGKAPAN JALAN & PENGATUR LALU LINTAS (pekerjaan minor yang sebenarnya) Pengecatan tidak boleh dilaksanakan pada suatu permukaan yg baru diaspal kurang dari 1 bulan setelah pelaksanaan lapis permukaan, kecuali diperintahkan lain oleh Direksi Pekerjaan Tebal basah min. 0, 38 milimeter untuk “cat bukan termoplastik” dan tebal min. 1, 50 mm untuk “cat termoplastik” 76

Nomor Mata Pembayaran, Uraian dan Satuan Pengukuran 8. 1. PENGEMBALIAN KONDISI PERKERASAN LAMA 8. 1. (1) Lapis Pondasi Agregat Kelas A untuk Pekerjaan Minor Meter Kubik 8. 1. (2) Lapis Pondasi Agregat Kelas B untuk Pekerjaan Minor Meter Kubik 8. 1. (3) Agregat untuk Perkerasan Tanpa Penutup Aspal untuk Pekerjaan Minor. Meter Kubik (vol. gembur) 8. 1. (4) Waterbound Macadam untuk Pekerjaan Minor Meter Kubik 8. 1. (5) Campuran Aspal Panas untuk Pekerjaan Minor Meter Kubik 8. 1. (6) Lasbutag atau Latasbusir untuk Pekerjaan Minor Meter Kubik 8. 1. (7) 8. 1. (8) Penetrasi Macadam untuk Pekerjaan Minor Campuran Aspal Dingin untuk Pekerjaan Minor Meter Kubik 8. 1. (9) Residu Bitumen untuk Pekerjaan Minor Liter 8. 2. PENGEMBALIAN KONDISI BAHU JALAN LAMA PADA PERKERASAN BERPENUTUP ASPAL 8. 2. 1 Galian untuk Bahu Jalan dan Pekerjaan Minor Lainnya Meter Kubik 77

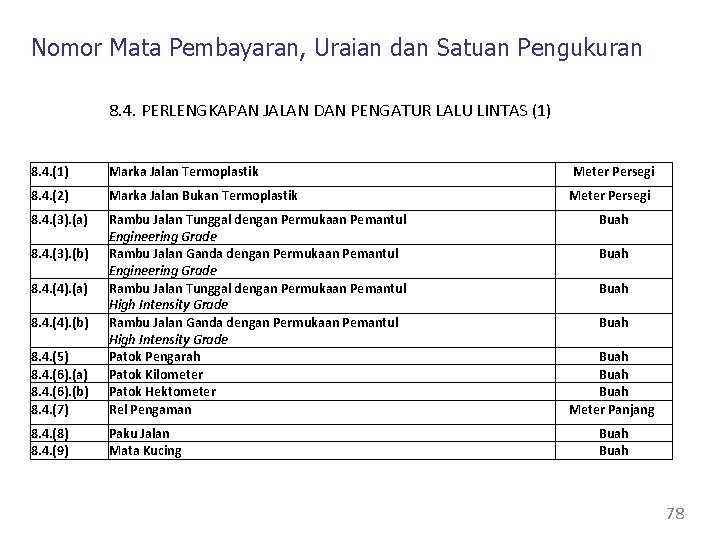

Nomor Mata Pembayaran, Uraian dan Satuan Pengukuran 8. 4. PERLENGKAPAN JALAN DAN PENGATUR LALU LINTAS (1) 8. 4. (1) Marka Jalan Termoplastik Meter Persegi 8. 4. (2) Marka Jalan Bukan Termoplastik Meter Persegi 8. 4. (3). (a) 8. 4. (5) 8. 4. (6). (a) 8. 4. (6). (b) 8. 4. (7) Rambu Jalan Tunggal dengan Permukaan Pemantul Engineering Grade Rambu Jalan Ganda dengan Permukaan Pemantul Engineering Grade Rambu Jalan Tunggal dengan Permukaan Pemantul High Intensity Grade Rambu Jalan Ganda dengan Permukaan Pemantul High Intensity Grade Patok Pengarah Patok Kilometer Patok Hektometer Rel Pengaman 8. 4. (8) 8. 4. (9) Paku Jalan Mata Kucing 8. 4. (3). (b) 8. 4. (4). (a) 8. 4. (4). (b) Buah Buah Meter Panjang Buah 78

Nomor Mata Pembayaran, Uraian dan Satuan Pengukuran 8. 4. PERLENGKAPAN JALAN DAN PENGATUR LALU LINTAS (2) 8. 4. (10). (a) 8. 4. (10). (b) 8. 4. (10). (c) 8. 4. (10). (d) 8. 4. (10). (e) 8. 4. (10). (f) 8. 4. (10). (g) 8. 4. (10). (h) 8. 4. (10). (i) 8. 4. (11) 8. 4. (12) 8. 4. (13) 8. 4. (14) 8. 4. (15) 8. 4. (16) 8. 4. (17) 8. 4. (18) 8. 4. (19) 8. 4. (20) 8. 4. (21) 8. 4. (22) 8. 4. (23) Kerb Pracetak Jenis 1 (Peninggi/Mountable) Kerb Pracetak Jenis 2 (Penghalang/Barrier) Kerb Pracetak Jenis 3 (Kerb Berparit/Gutter) Kerb Pracetak Jenis 4 (Penghalang Berparit / Barrier Gutter) t = 20 cm Kerb Pracetak Jenis 5 (Penghalang Berparit / Barrier Gutter) t = 30 cm Kerb Pracetak Jenis 6 (Kerb dengan Bukaan) Kerb Pracetak Jenis 7 a (Kerb pada Pelandaian Trotoar) Kerb Pracetak Jenis 7 b (Kerb pada Pelandaian Trotoar) Kerb Pracetak Jenis 7 c (Kerb pada Pelandaian Trotoar) Kerb Yang Digunakan Kembali Perkerasan Blok Beton pada Trotoar dan Median Beton Pemisah Jalur (concrete barrier) Unit Lampu Penerangan jalan lengan Tunggal, Tipe LED Unit Lampu Penerangan jalan lengan Ganda, Tipe LED Unit Lampu Penerangan jalan lengan Tunggal, Tipe Merkuri 250 watt Unit Lampu Penerangan jalan lengan Ganda, Tipe Merkuri 250 watt Unit Lampu Penerangan jalan lengan Tunggal, Tipe Merkuri 400 watt Unit Lampu Penerangan jalan lengan Ganda, Tipe Merkuri 400 watt Pagar Pemisah Pedestrian Carbon Steel Pagar Pemisah Pedestrian gakvanised Pagar Pemisah Pedestrian Carbon Steel Pagar Pemisah Pedestrian Galvanisasi Meter Panjang Meter Panjang buah Meter Panjang Meter Persegi Meter Panjang Buah Buah Meter Panjang 79

TERIMA KASIH 80
