DIGITÁLNÍ UČEBNÍ MATERIÁL Číslo projektu CZ. 1. 07/1. 5. 00/34. 0891 Číslo materiálu VYS_32_INOVACE_06_Rozvodná zařízení_přístroje rozvoden Název školy Vyšší odborná škola, Střední průmyslová škola a Střední odborná škola řemesel a služeb, Strakonice, Zvolenská 934 Autor Ing. Václav Opatrný Tematický celek Rozvodná zařízení Ročník 3. ročník Datum tvorby 3. 11. 2012 Anotace Metodický pokyn Prezentace, obsahující základní informace především o částech rozvoden vvn. Na třinácti snímcích rozebírá základní problematiku jednotlivých částí rozvoden. Prezentace je doplněna několika snímky z rozvodny vn a vvn. V této elektronické podobě je kladen důraz na přehledné podání celé problematiky. Přezkoušení učiva je prováděno pomocí pracovního listu nebo testem. Materiál je určen žákům k výuce i opakování učiva. Jednotlivé snímky lze promítat na plátno, lépe však na interaktivní tabuli. Text je určen k výuce nebo pro bezprostřední opakování látky frontálně se všemi žáky nebo po skupinách. K vypracování otázek, které se objevují v jednotlivých snímcích, slouží upravené pracovní listy. všechny animace a obrázky - archiv autora
Elektrické přístroje vn a vvn 1 Odpojovače nožové rotační 1. 2. Nožový odpojovač Rotační odpojovač sklápěcí nůžkové • Používají se pro zapojování a odpojování el. obvodů bez zatížení a k viditelnému odpojení elektrického zařízení od napětí 1. Do pracovních listů popište, co je to • Zařazují se před vypínače vn a vvn • Mohou být spojeny v jeden celek s uzemňovači odpojovač • Pohon může být ruční (izolační tyčí nebo pákovým 2. V jakých částech obvodu se zapojuje? převodem) nebo tlakovzdušný 3. Jaké pohony používá 4. Bude některý z jeho kontaktů ve vypnutém stavu pod napětím? 2
Úsečníky, odpínače 1 2 Úsečník – vlastnosti: • Spínají se současně všechny tři fáze • Spínací úkony se provádějí ručně izolovaným táhlem • Při vypínání vznikne oblouk, který se vyfoukne vzhůru působením ohřátého vzduchu a vlastním magn. polem. Odpínače: 3 • Spínače, schopné vypínat a zapínat proudy v rozsahu až do hodnoty jmenovitého vypínacího proudu • V zapnutém stavu musí přenášet zkratové proudy bez poškození A B C Zhášecí ústrojí odpínače 4 5 1. Opalovací rohy 2. Bronzový pásek 1. 3. Popište jednotlivé části úsečníku Otočný izolátor 2. 4. Jak se liší odpínač od odpojovače? Pákový převod 5. Spínací kontakt A. Pevný kontakt B. Pohyblivý kontakt C. Tlakový vzduch
Výkonové vypínače vn a vvn Zhášecí komora expanzního vypínače: Rozdělení: 1 a) Expanzní Máloolejové 1. b)Do pracovních listů napište základní rozdělení c)nejčastěji používaných výkonových Tlakovzdušné vypínačů d) Plynotvorné (s tuhým hasivem) 2. Popište části expanzního vypínače Tlakoplynové (s hexafluoridem sírovým, SF 6) 3. e)Nakreslete schematickou značku odpojovače, f) odpínače a výkonového vypínače magnetické 2 3 4 5 Mají schopnost vypínat nebo zapínat všechny provozní proudy, tj. i proudy zkratové. Mají spoušť, která při zkratu samočinně obvod rozpojí. Expanzní vypínače: • Zhášejí oblouk v pružné komoře odpařováním expanzínu. Protože je zhášecí komora těsně uzavřena, vznikne při hoření oblouku přetlak plynů • Pružný kroužek se stlačí a nadzvednou se vložky expanzní komory • Vyfoukne se pára, která prudce expanduje a ochladí oblouk 6 1. 2. 3. 4. 5. 6. Spínací roubík Izolační válec Pryžový kroužek Vložky komory Expanzín (destilovaná voda + přísady) Pevný růžicový kontakt
Tlakovzdušné vypínače: Máloolejové vypínače: 4 3 2 1 Z 1. 2. 3. 4. Spínací roubík Kanálky Olej Pevný kontakt 1. 2. 3. 4. 5. Izolační válec Opalovací mříž Pevný kontakt Spínací roubík Spodní kontakt • Izolační válec tvoří zhášecí komoru • Spínací roubík se ovládá pákou, která má tlakovzdušný pohon • Při vypínání se roubík pohybuje dolů, do prostoru proudí stlačený vzduch • Vzduch vhání oblouk do zhášecí komory, kde se roztříští o opalovací mříž, ochladí a zhasne 1 2 3 4 5 Z V V • Oblouk odpaří okolní olej, páry unikají kanálky • Prostor, který se uvolňuje je zaplavován čerstvým olejem • Při zhášení oblouku proudí olej kolmo k ose oblouku 1. Do pracovního listu popište stručně činnost maloolejového vypínače (příčné přerušení) 2. Do pracovního listu popište stručně činnost tlakovzdušného vypínače 3. Jak se nazývá pevný kontakt tlakovzdušného vypínače?
Magnetické vypínače Plynotvorné vypínače • Oblouk působí na plynotvorný materiál • Proud plynů jej následně zhasne • Plyny zároveň odnímají teplo oblouku 1 2 4 Plynotvorný materiál 5 6 F Vyfouknutí oblouku I Princip magnetického vyfukování 3 1. 2. 3. 7 1. Cívka 2. Pól elektromagnetu Popište části magnetického vypínače 3. Přívod proudu Napište vztah, který lze použít na výpočet 4. Roztříšťovač silových účinků magnetického pole na elektrický 5. Oblouk proud, procházející obloukem 6. Kontakt (palcový) Podle jakého pravidla lze určit směr působení 7. Zhášecí komora (keramická) magnetického pole na elektrický oblouk?
Rychlovypínače 1 2 3 Tlakoplynové vypínače (SF 6) SF 6 – stálý, netečný, nejedovatý, nedýchatelný • Výborné ochlazovací vlastnosti • Dvakrát až třikrát lepší el. pevnost než vzduch • Přerušení oblouku v uzavřeném prostředí – bez vypouštění do atmosféry 4 5 7 6 1. Cívka elektromagnetu 2. Magnetický obvod 3. Závity přívodního proudu 1. 4. Popište jednotlivé části rychlovypínače Jádro se vzduchovými mezerami 2. 5. Kde se nejčastěji staví zapouzdřené rozvodny? Pohyblivá kotva 3. 6. Je tlakoplynový vypínač větší než tlakovzdušný? Pohyblivý kontakt 7. Pružina SF 6 vodič Ochranné pouzdro
Uspořádání rozvodny vvn Venkovní rozvodna 110 k. V – pole venkovního vývodu 4 1 2 5 6 7 8 11 3 9 9. Ovládací skříň 1. Ventilová bleskojistka 10. Vyrovnávací vzduchojem 2. Izolátor 11. odpojovače 3. Tlumivka 4. Kondenzátor V budovách, které se pochopitelně i u 1. 5. Popište jednotlivé části venkovní rozvodny podle jednotlivých Odpojovače venkovních rozvoden vyskytují, jsou 6. číselných pozic MTN umísťovány dozorny, prostory pro 7. MTP obsluhující personál, sociální zařízení, 8. Vypínače pomocné provozy, … 10 Podle vzájemného umístění odpojovačů a vypínačů lze rozdělit rozvodny do tří typů: 1. Nízké – pro velmi malou vzdálenost živých částí od země 2. Polovysoké – přístroje 2 až 2, 5 m od země – podstavce zděné betonové ocelové 3. Vysoké – hory, průmyslové oblasti
Rozvodna vvn
Schéma hlavních odboček rozvoden vvn a vvn b vvn c vvn a) b) c) Generátorová odbočka Odbočka vývodu venkovního vedení Transformátorová odbočka • Hlavní přípojnice bývají z Al. Fe lan > 350 mm 2 • Vodiče odboček – Al. Fe lana nebo liníkové trubky • Jsou izolovány závěsnými talířovými izolátory • Odpojovače nejčastěji otočné nebo nůžkové • Vypínače nejčastěji tlakovzdušné, máloolejové 1. Jaké vodiče se používají na hlavní • Přístrojové transformátory s keramickým pláštěm přípojnice? • Ovládání zpravidla z dozoren 2. Jaké vodiče se používají na odbočky? Pomocná zařízení rozvoden: 3. Jaké se zde používají izolátory? • 4. Akumulátorová baterie – nezávislý zdroj proudu Nejčastěji používaný druh odpojovačů pro dálkové ovládání, nouzové osvětlení, signalizaci, 5. Nejčastěji používaný druh vypínačů … odkud se provádí ovládání jednotlivých • 6. Používají se akumulátory olověné nebo alkalické, přístrojů? jsou umístěny v dobře větraných prostorách, dobíjení 7. K čemu se používá akumulátorovna? automatické G vn • Výroba a rozvod stlačeného vzduchu – hlavní potrubí pro rozvod stlačeného vzduchu je vytvořeno jako okružní s potřebnými ventily pro uzavírání a odvodnění

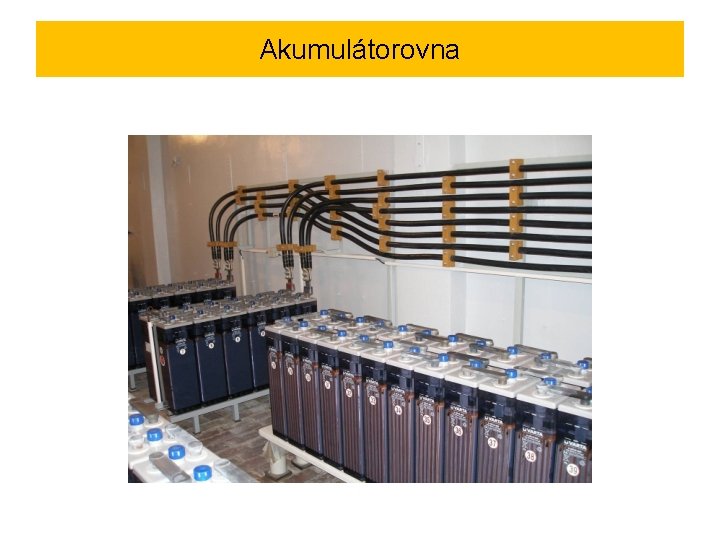

Akumulátorovna

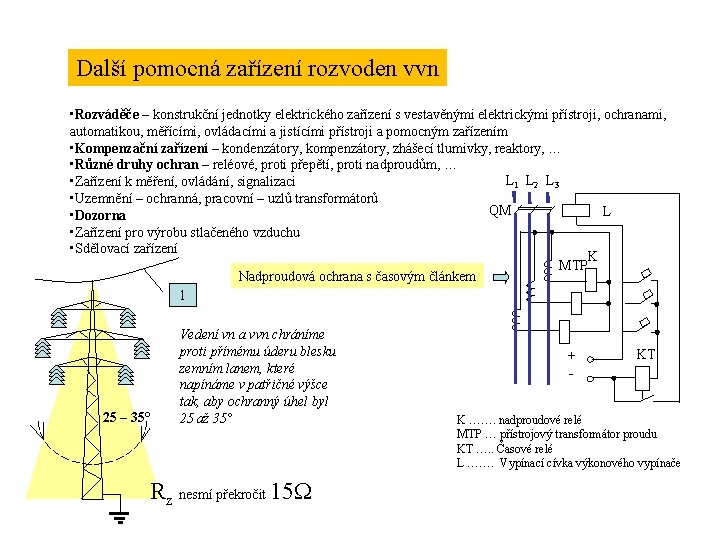

Další pomocná zařízení rozvoden vvn • Rozváděče – konstrukční jednotky elektrického zařízení s vestavěnými elektrickými přístroji, ochranami, automatikou, měřícími, ovládacími a jistícími přístroji a pomocným zařízením • Kompenzační zařízení – kondenzátory, kompenzátory, zhášecí tlumivky, reaktory, … • Různé druhy ochran – reléové, proti přepětí, proti nadproudům, … L 1 L 2 L 3 • Zařízení k měření, ovládání, signalizaci • Uzemnění – ochranná, pracovní – uzlů transformátorů QM L • Dozorna • Zařízení pro výrobu stlačeného vzduchu • Sdělovací zařízení K MTP Nadproudová ochrana s časovým článkem 1 25 – 35° Vedení vn a vvn chráníme proti přímému úderu blesku zemním lanem, které napínáme v patřičné výšce tak, aby ochranný úhel byl 25 až 35° Rz nesmí překročit 15 W + - KT K ……. nadproudové relé MTP … přístrojový transformátor proudu KT …. . Časové relé L ……. Vypínací cívka výkonového vypínače
Konec prezentace Všechny materiály a obrázky jsou z archivu autora. © Ing. Václav Opatrný 13
