DIGITÁLIS MŰSZEREK ÉS MULTIMÉTEREK Sándorfalvi György Óbudai Egyetem, Kandó Kálmán Villamosmérnöki Kar Villamosenergetikai Intézet Budapest, 1034 Bécsi u. 96/b. sandorfalvi. gyorgy@kvk. uni-obuda. hu

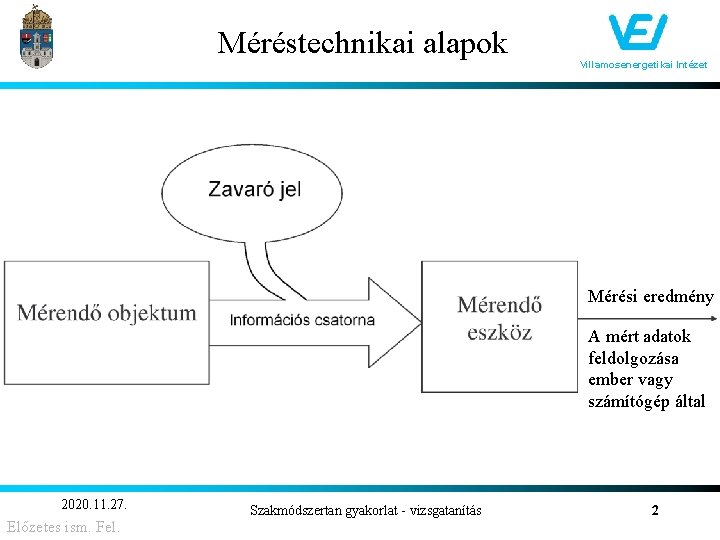

Méréstechnikai alapok Villamosenergetikai Intézet Mérési eredmény A mért adatok feldolgozása ember vagy számítógép által 2020. 11. 27. Előzetes ism. Fel. Szakmódszertan gyakorlat - vizsgatanítás 2

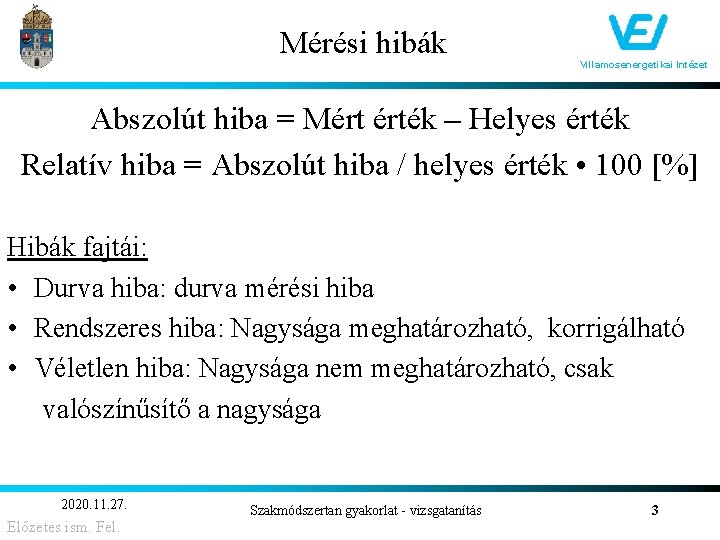

Mérési hibák Villamosenergetikai Intézet Abszolút hiba = Mért érték – Helyes érték Relatív hiba = Abszolút hiba / helyes érték • 100 [%] Hibák fajtái: • Durva hiba: durva mérési hiba • Rendszeres hiba: Nagysága meghatározható, korrigálható • Véletlen hiba: Nagysága nem meghatározható, csak valószínűsítő a nagysága 2020. 11. 27. Előzetes ism. Fel. Szakmódszertan gyakorlat - vizsgatanítás 3

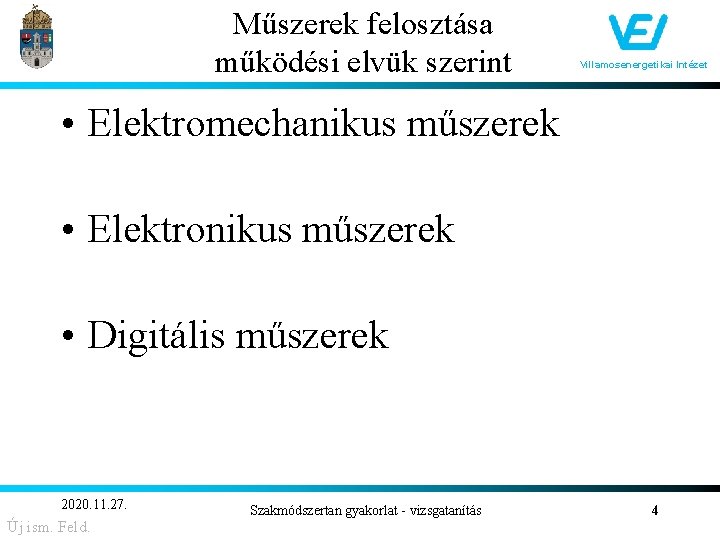

Műszerek felosztása működési elvük szerint Villamosenergetikai Intézet • Elektromechanikus műszerek • Elektronikus műszerek • Digitális műszerek 2020. 11. 27. Új ism. Feld. Szakmódszertan gyakorlat - vizsgatanítás 4

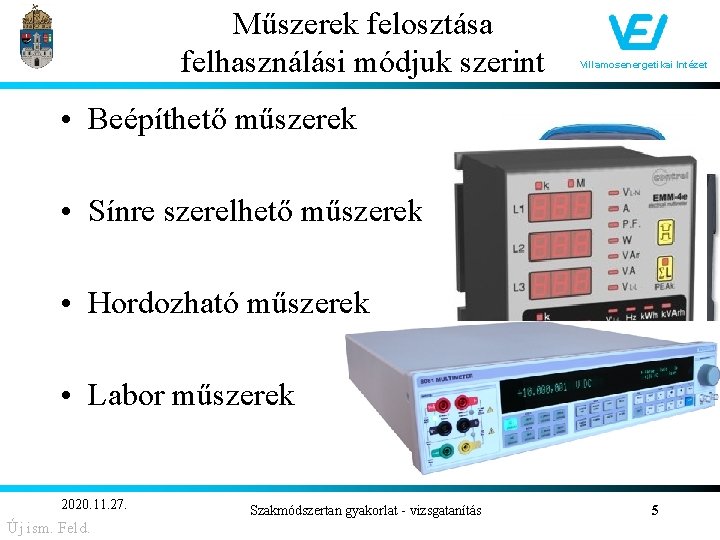

Műszerek felosztása felhasználási módjuk szerint Villamosenergetikai Intézet • Beépíthető műszerek • Sínre szerelhető műszerek • Hordozható műszerek • Labor műszerek 2020. 11. 27. Új ism. Feld. Szakmódszertan gyakorlat - vizsgatanítás 5

Multiméter szó jelentése Villamosenergetikai Intézet Multiméter Többfunkciós mérőműszer 2020. 11. 27. Új ism. Feld. Szakmódszertan gyakorlat - vizsgatanítás 6

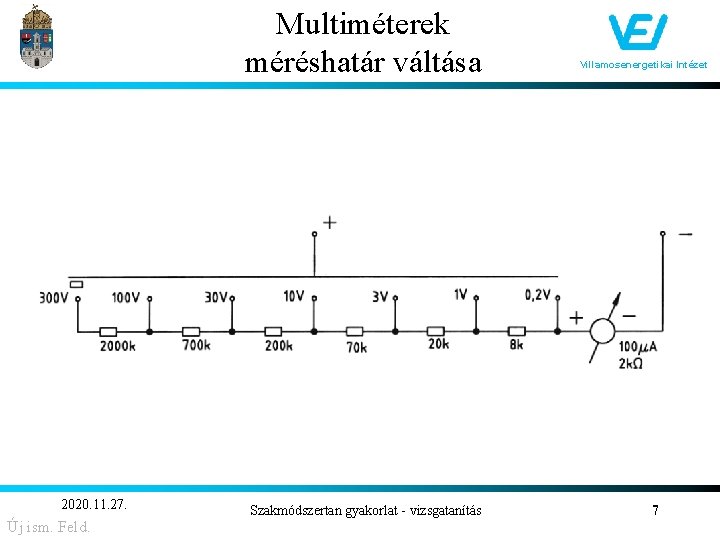

Multiméterek méréshatár váltása 2020. 11. 27. Új ism. Feld. Szakmódszertan gyakorlat - vizsgatanítás Villamosenergetikai Intézet 7

Multiméter funkció választójának felépítése Villamosenergetikai Intézet U= U~ I= U= U= U= I~ Ω U= U= 2020. 11. 27. Új ism. Feld. Processzor Szakmódszertan gyakorlat - vizsgatanítás Kijelző 8

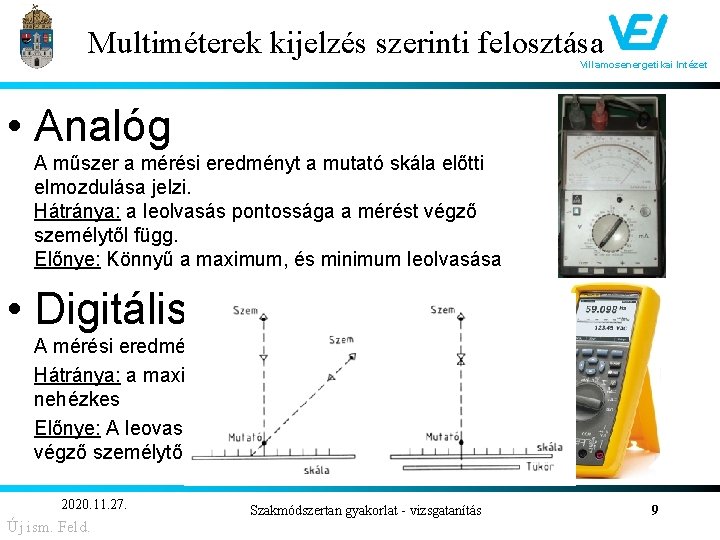

Multiméterek kijelzés szerinti felosztása Villamosenergetikai Intézet • Analóg A műszer a mérési eredményt a mutató skála előtti elmozdulása jelzi. Hátránya: a leolvasás pontossága a mérést végző személytől függ. Előnye: Könnyű a maximum, és minimum leolvasása • Digitális A mérési eredményt számjegyek (digitek) jelzik. Hátránya: a maximum és minimum leolvasása nehézkes Előnye: A leovasás pontossága független a mérést végző személytől független(ebb). 2020. 11. 27. Új ism. Feld. Szakmódszertan gyakorlat - vizsgatanítás 9

Multiméterek által mérhető mennyiségek • • • Villamosenergetikai Intézet Feszültség Áram Frekvencia Ellenállás Folytonosság Dióda Kapacitás Hőmérséklet Stb. 2020. 11. 27. Új ism. Feld. Szakmódszertan gyakorlat - vizsgatanítás 10

Digitális műszerek részei Villamosenergetikai Intézet Tápegység Bemeneti fokozat Jelfeldolgozás Kijelzés Vezérlés 2020. 11. 27. Új ism. Feld. Szakmódszertan gyakorlat - vizsgatanítás 11

Digitális műszerek alapfogalmak Villamosenergetikai Intézet • Kvantálás: A mért érték függőleges felosztása. • Mintavételezés: Egy folyamatos analóg jelből való adott időközönkénti mintavételezés 2020. 11. 27. Új ism. Feld. Szakmódszertan gyakorlat - vizsgatanítás 12

Digitális multiméter részei Villamosenergetikai Intézet • Digitális kijelző Mért érték kijelzése • Mérés választó A választó gomb elforgatásával választhatók ki az egyes funkciók. • Panel jelző Jelzi az adott funkciót és méréshatárt • Mérővezeték csatlakozó Funkciófüggő bekötés 2020. 11. 27. Új ism. Feld. Szakmódszertan gyakorlat - vizsgatanítás 13

Méréshatár váltás Kézi méréshatár választó 2020. 11. 27. Új ism. Feld. Villamosenergetikai Intézet Automatikus méréshatár váltó Szakmódszertan gyakorlat - vizsgatanítás 14

Multiméter részei 2020. 11. 27. Új tudás meg. Szakmódszertan gyakorlat - vizsgatanítás Villamosenergetikai Intézet 15

Multiméterek evolúciója 2020. 11. 27. Foglalkozás lezárása. Szakmódszertan gyakorlat - vizsgatanítás Villamosenergetikai Intézet 16
