Digitalni Katastrski Narti DKN MF Analogni katastrski narti
- Slides: 21
Digitalni Katastrski Načrti DKN - MF
Analogni katastrski načrti KAKO SO NASTAJALI? ◦ OBNOVA NAČRTOV ◦ VZDRŽEVANJE NAČRTOV KAKŠNE VRSTE NAČRTOV IMAMO? ◦ Grafične KN ◦ Nova IZMERA (MERILA) ◦ KATASTRSKA ◦ KATASTRSKO TOPOGRAFSKA ◦ KOMASACIJE VZDRŽEVANJE ANALOGNIH NAČRTOV GLEDE NA IZMERO
Vektorizacija 20, 000 AKN Vektorizacija po KO ◦ Različna merila ◦ Različna vsebina ◦ Različna natančnost Digitalni katastrski načrti so zemljiškokatastrski načrti v vektorski obliki.

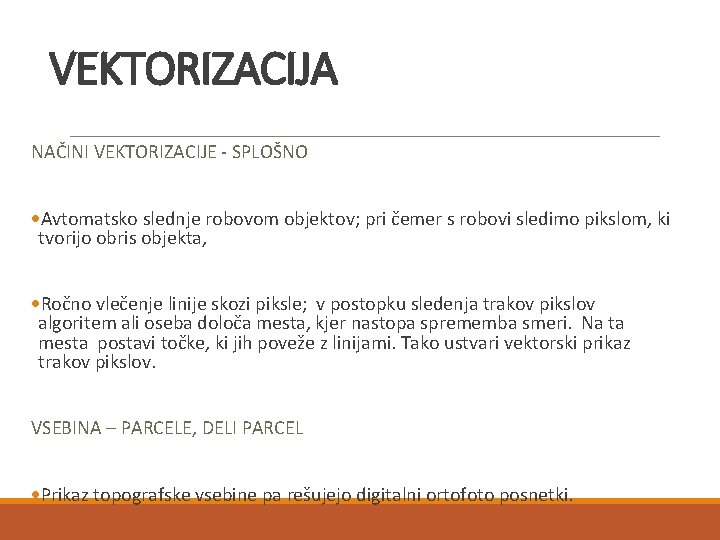

VEKTORIZACIJA NAČINI VEKTORIZACIJE - SPLOŠNO ·Avtomatsko slednje robovom objektov; pri čemer s robovi sledimo pikslom, ki tvorijo obris objekta, ·Ročno vlečenje linije skozi piksle; v postopku sledenja trakov pikslov algoritem ali oseba določa mesta, kjer nastopa sprememba smeri. Na ta mesta postavi točke, ki jih poveže z linijami. Tako ustvari vektorski prikaz trakov pikslov. VSEBINA – PARCELE, DELI PARCEL ·Prikaz topografske vsebine pa rešujejo digitalni ortofoto posnetki.
POSTOPEK NASTAVITVE DKN 1. Priprava podatkov za zajem zemljiškokatastrskih načrtov 2. zajem zemljiškokatastrskih načrtov ◦ ◦ ◦ 3. 4. 5. 6. SKANIRANJE NAČRTOV VEKTORIZACIJA KONTROLA usklajevanje DKN Transformacija usklajevanje mej med katastrskimi občinami uveljavitev digitalnega katastrskega načrta
Priprava podatkov za zajem pripraviti je potrebno opisne podatke o parcelah zemljiškokatastrske načrte – originale, matrice - pregled Pripraviti shemo razdelitve na liste za celo katastrsko občino, za območja, ki so izrisana v večjih merilih in na istem listu kot je osnovni načrt, je potrebno, če je to mogoče, pomanjšati in vklopiti v načrt. ( gostote detajla ) potrebno je pregledati ZK načrte in popraviti slabo izmerjene mejne črte in očitne napake, stavbne parcele morajo biti na ozalidni kopiji označene s piko, vzdrževanje v načrtih in v opisnem delu (vse kar je vrisano na načrtih, mora bit izpeljano tudi v opisnem delu zemljiškega katastra in obratno), za vsako katastrsko občino grafične izmere se pripravi datoteka zemljiškokatastrskih točk Ti podatki se uporabljajo za premik območja v približen Gauss-Krügerjev koordinatni sistem.
Zajem zemljiškokatastrskih načrtov ◦ ◦ ◦ SKANIRANJE NAČRTOV VEKTORIZACIJA KONTROLA
Vektorizacija Za parcelni del je moral izvajalec evidentirati: vse lome, vse preseke mej parcelnih delov z robom lista, vsak parcelni del mora imeti en centroid.

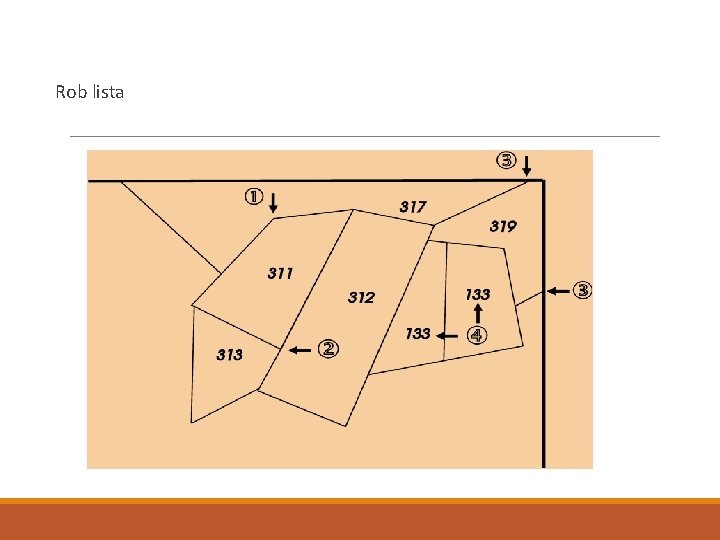

Rob lista

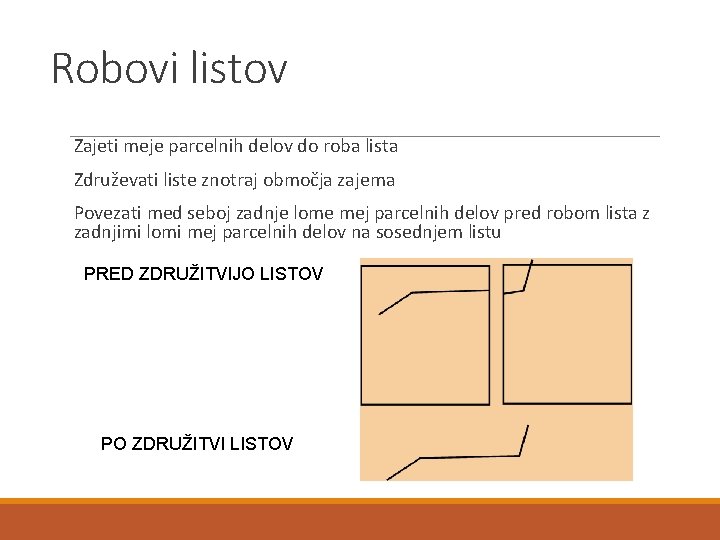

Robovi listov Zajeti meje parcelnih delov do roba lista Združevati liste znotraj območja zajema Povezati med seboj zadnje lome mej parcelnih delov pred robom lista z zadnjimi lomi mej parcelnih delov na sosednjem listu PRED ZDRUŽITVIJO LISTOV PO ZDRUŽITVI LISTOV

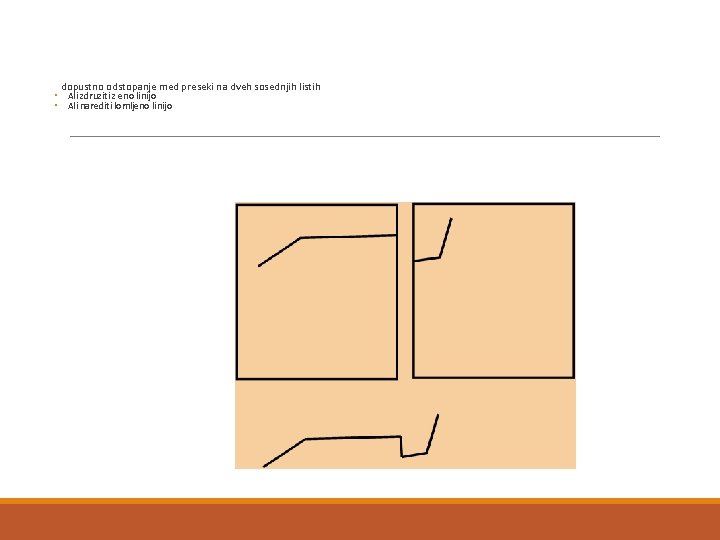

dopustno odstopanje med preseki na dveh sosednjih listih ◦ Ali zdruziti z eno linijo ◦ Ali narediti lomljeno linijo
Parcelne dele na robovih lista izvajalec oblikuje v zaključene poligone PRED ZDRUŽITVIJO LISTOV PO ZDRUŽITVI LISTOV

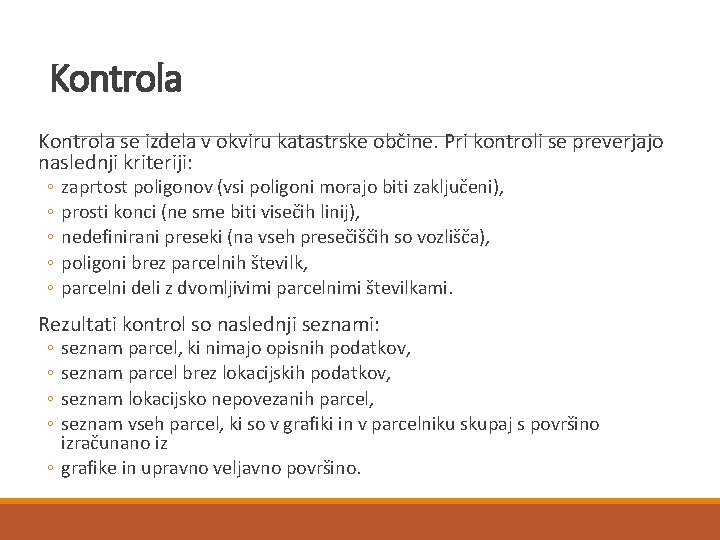

Kontrola se izdela v okviru katastrske občine. Pri kontroli se preverjajo naslednji kriteriji: ◦ ◦ ◦ zaprtost poligonov (vsi poligoni morajo biti zaključeni), prosti konci (ne sme biti visečih linij), nedefinirani preseki (na vseh presečiščih so vozlišča), poligoni brez parcelnih številk, parcelni deli z dvomljivimi parcelnimi številkami. Rezultati kontrol so naslednji seznami: ◦ ◦ seznam parcel, ki nimajo opisnih podatkov, seznam parcel brez lokacijskih podatkov, seznam lokacijsko nepovezanih parcel, seznam vseh parcel, ki so v grafiki in v parcelniku skupaj s površino izračunano iz ◦ grafike in upravno veljavno površino.
Usklajevanje usklajevanje opisnih in lokacijskih podatkov zemljiškega katastra
Transformacija (HM - sum) Izbira točk (neustrezno) ◦ točke se izberejo tako, da ležijo v čim bolj pravilnem gridu velikosti cca 500 metrov, ki je prilagojen obliki in velikosti območja zajema, ◦ pri izbiri točke za transformacijo se upošteva naslednja prioriteta: ZK točka, geodetska točka, točka določena na DOF, ◦ v izjemnih primerih se lahko za transformacijo namesto DOF točk uporabijo točke TTN 5 ali TTN 10, v primerih večjih gozdnatih območij, ◦ število transformacijskih točk se določi tako, da po končanih iteracijah ostane še najmanj 8 do 10 točk. Priporoča se izbira vsaj 1 točke na 25 ha površine (če je grid 500 metrov). ◦ izvajalec mora pri izbiri točk za transformacijo vključiti vse točke, ki jih je predlagal naročnik; te točke so obvezno vključene v vse tri iteracije.
Usklajevanje mej med kat. občinami Osnovni princip je premik manj natančnega k bolj natančnemu (merilo). Kriterij natančnosti transformacije Območje numerične izmere, kjer so na obodu zemljiškokatastrske točke, morajo biti digitalizirane točke pred usklajevanjem z območjem grafične izmere napete na merjene koordinate
Uveljavitev DKN za KO (zakon): je digitalni katastrski načrt izdelan za območje cele katastrske občine, je digitalni katastrski načrt izdelan v državnem koordinatnem sistemu, parcele oziroma parcelni deli homogeno in zvezno prekrivajo območje cele katastrske občine, so meje katastrskih občin iz prve alinee usklajene z mejami sosednjih katastrskih občin, so podatki o parcelah usklajeni v opisnem in grafičnem delu zemljiškega katastra, je vzpostavljena evidenca elaboratov in zemljiškokatastrskih točk.

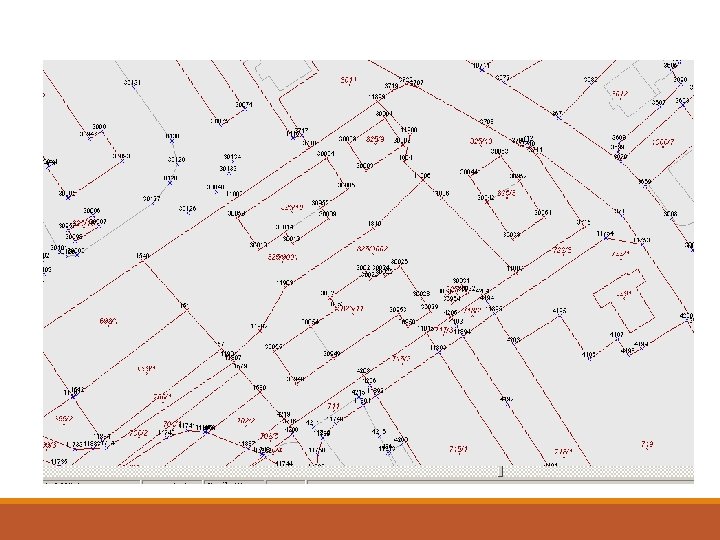

Prikaz odstopanja z vektorji med GK in lokacijskimi koordinatami, prikaz stanja pred transformacijo

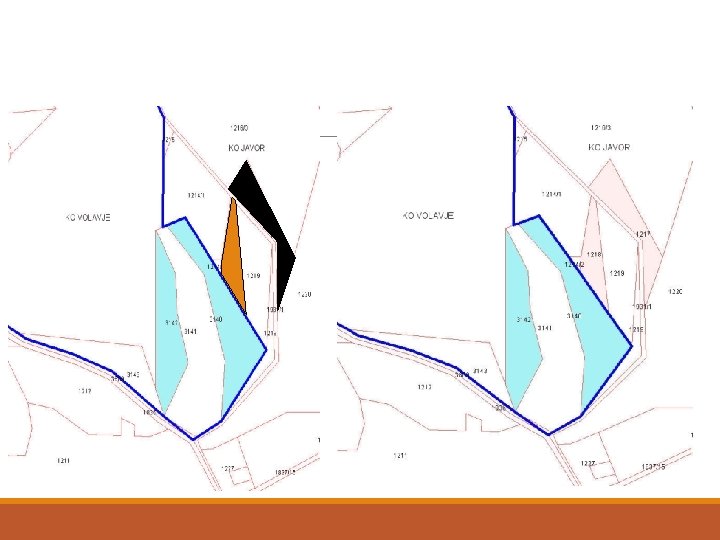

Napake, ki so jih našli tudi drugi IZMERA 1820 Ob reambulaciji 1868 sprememba meje KO in prenumeracija parcel
