Digitale Kommunikation fr den Funkamateur Was bedeutet DStar
Digitale Kommunikation für den Funkamateur
Was bedeutet D-Star Digital Smart Technology for Amateur Radio Veröffentlicht vom JARL (Japanese Amateur Radio League)
Anforderungen an D-Star • • Keine Funktionsbegrenzung für die Anwender Zugang zum Internet Der Nutzer soll das System selbst einrichten können Autarker Betrieb einzelnen Komponenten Erweiterung durch Repeater High and Low Speed Data Transfer Keine Verschlüsselung Schmalband Betrieb bei Sprache und langsamer Datenübertragung
Anforderungen an D-Star • Schmalband Betrieb bei Sprache und langsamer Datenübertragung • Bandbreite 6 k. Hz, de facto 12. 5 k. Hz Kanalraster
D-Star Anwendungen
D-Star Datenübertragungsraten • 144 and 430 MHz Data Rate – 4800 bps – Digital Sprache @ 3600 bps (inklusive Fehler Korrektur) – Digital Daten @ 1200 bps • 1. 2 GHz Data Rate – 128 kbps – High speed Daten @ 128 kbps (Ethernet Anschluss) – Digital Sprache @ 3600 bps (inklusive Fehler Korrektur) – Digital Daten @ 1200 bps
D-Star Funktionsweise
Simplex Betrieb My. Call Ur. Call mein Rufzeichen (z. B. OE 1 AOA) Rufzeichen der Gegenstation oder “CQCQCQ” My. Call – OE 1 AOA Ur. Call – CQCQCQ My. Call – OM 3 LU Ur. Call – CQCQCQ My. Call – OM 8 AES Ur. Call – CQCQCQ
Duplex Betrieb (Repeater) My. Call Ur. Call Rpt 1 eigenes Rufzeichen (z. B. OE 1 AOA) Rufzeichen der Gegenstation oder “CQCQCQ” Rufzeichen des Repeaters (z. B. OE 1 XDS B) AKH Repeater – OE 1 XDS B My. Call – OE 1 AOA Ur. Call – CQCQCQ My. Call – OE 3 MSU Ur. Call – CQCQCQ Rpt 1 – OE 1 XDS B
Gateway Betrieb My. Call Ur. Call Rpt 1 Rpt 2 eigenes Rufzeichen (z. B. OE 1 AOA) Rufzeichen der Gegenstation (z. B. OM 3 LU) oder (z. B. /OM 0 OIC) Rufzeichen des Repeaters (z. B. OE 1 XDS B) Gateway des Repeaters (z. B. OE 1 XDS G)
Gateway Betrieb WWW AKH Repeater – OE 1 XDS B Repeater – OM 0 OIC B My. Call – OE 1 AOA Ur. Call – CQCQCQ My. Call – OM 3 LU Ur. Call – CQCQCQ Rpt 1 – OE 1 XDS B Rpt 1 – OM 0 OIC B
Slow Data Betrieb AKH Repeater – OE 1 XDS B My. Call – OE 1 AOA Ur. Call – CQCQCQ My. Call – OE 3 MSU Ur. Call – CQCQCQ Rpt 1 – OE 1 XDS B
APRS Daten
D-Star ICOM D-Star Geräte
IC-E 92 D 144 / 430 MHz D-STAR Dual Band Tranceiver • Digitale und analoge Sprache, 1. 2 k Digital Data • 5 Watt Sendeleistung • Echtes dual band / display Gerät • Mit der optionalen RS-92 Software vom PC aus fernbedienbar • Water-resistant IPx 7 • GPS Funktionen mit optionalem GPS Mike HM-175 GPS
IC-E 92 D mit GPS Mike HM-175 GPS
IC-E 92 D Remote Software RS-92
IC-E 91 mit UT-121 144 / 430 MHz D-STAR Dual Band Tranceiver • Digitale und analoge Sprache, • 1. 2 k Digital Data • 5 Watt Sendeleistung • Mit der optionalen RS-91 Software vom PC aus fernbedienbar
IC-V 82 / U 81 mit UT-118 144 oder 440 MHz D-STAR Mono Band Tranceiver • Digitale und analoge Sprache, • 1. 2 k Digital Data • 7 / 5 Watt Sendeleistung
IC-E 2820 mit UT-123 144 / 440 MHz D-STAR Dual Band Tranceiver • Digitale und analoge Sprache, 1. 2 k Digital Data • 50 Watt Sendeleistung • Abgesetztes Bedienteil • GPS Funktionen mit optionaler UT-123

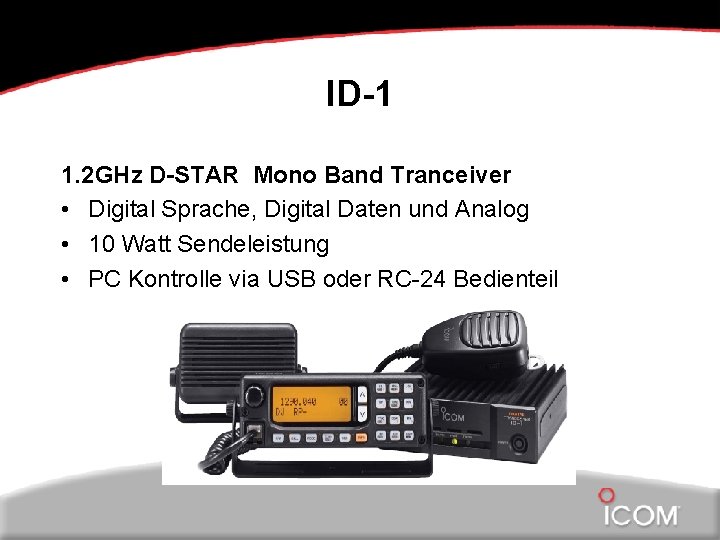

ID-1 1. 2 GHz D-STAR Mono Band Tranceiver • Digital Sprache, Digital Daten und Analog • 10 Watt Sendeleistung • PC Kontrolle via USB oder RC-24 Bedienteil
ID-1 Remote Software
D-Star Repeater Aufbau, Controller und HF-Komponenten
RP-2 C Controller • • • Der Controller kann bis zu 4 HF-Komponenten steuern Im Contoller werden die Grundparameter festgelegt Programmierung des Controllers über die Ethernet-Schnittstelle

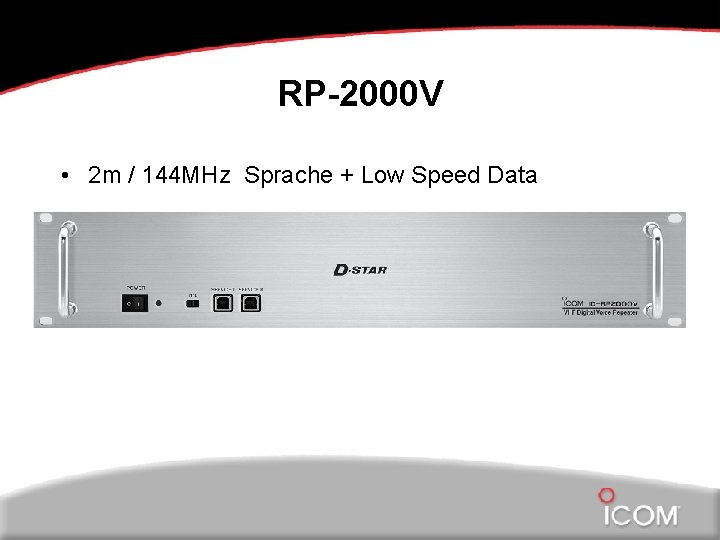

RP-2000 V • 2 m / 144 MHz Sprache + Low Speed Data
RP-4000 V • 70 cm / 430 MHz Sprache + Low Speed Data
RP-2 V • 23 cm / 1. 2 GHz Sprache + Low Speed Data
RP-2 D • 23 cm / 1. 2 GHz High Speed Data up to 128 kb/s
Aufbau eines D-Star Relais

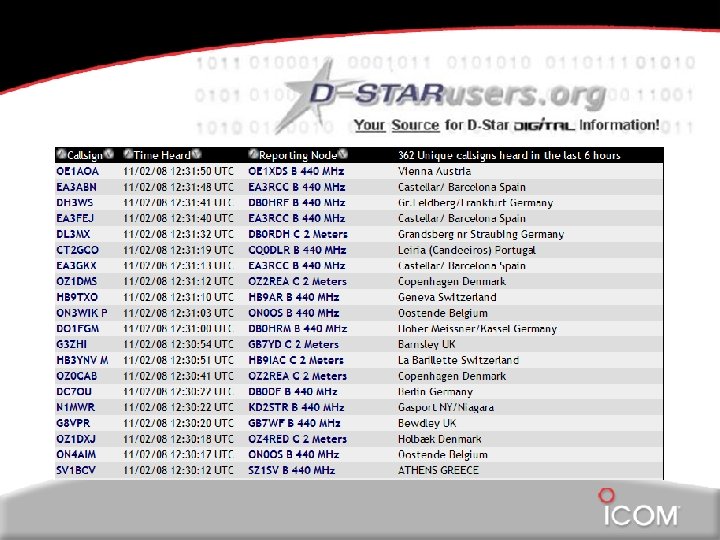

Alles D-Star
www. jfindu. net
DV-Dongle • D-Star via PC www. dvdongle. com
D-Term • D-Star Datenübertragung via PC • Versenden von Texten und Bildern
D-Star TV • SSTV über D-Star www. dstartv. com
D-Star Links • D-Star Einführung (Icom Europe) – www 38. quickweb. kunde. sserv. de/d-star • D-Star in OE (Icom Radio Club / ÖVSV) – www. hamradio. at/index. php? id=9 – wiki. oevsv. at/index. php/Kategorie: D-Star
D-Star Partner • www. point. at • www. icomeurope. com © OE 1 AOA Europe
