Digitale Alarmierung ExpressAlarm und Flori Plan DisplayMeldeempfnger BOSS
Digitale Alarmierung Express-Alarm und Flori. Plan
Display-Meldeempfänger BOSS, NEO. S und RES. Q im Handyformat
Digitaler Meldeempfänger BOSS 910 • 12 RIC, 48 Adressen • Mit PLL - Empfangsfrequenz programmierbar über 1 MHz Bandbreite • Beste Empfangsleistung von 3, 5 µV/m (1200 Baud) • Textoptimierung durch Mehrfachempfang • Express-Funktion • Gut lesbares 3 -Zeilen Display mit 16 Zeichen pro Zeile und 5 mm Schriftgröße • Alarmierung mit Weckton, Vibration und heller Displaybeleuchtung
Digitaler Meldeempfänger BOSS 925 Alphanumerischer Meldeempfänger mit: • vollgrafischem Display mit 5 Zeilen und je. . . - 16 Zeichen (Fettschrift) - 20 Zeichen (Normalschrift für konfektionierte Meldungen) - 21 Zeichen (105 Zeichen auf einen Blick) • Bedienerführung in Klartext
Digitaler Meldeempfänger BOSS 925 • 32 RIC, 128 Adressen • Mit PLL - Empfangsfrequenz programmierbar über 1 MHz Bandbreite • Beste Empfangsleistung von 3, 5 µV/m (1200 Baud) • Alarmierung mit Weckton, Vibration und heller Displaybeleuchtung • Express-Funktion

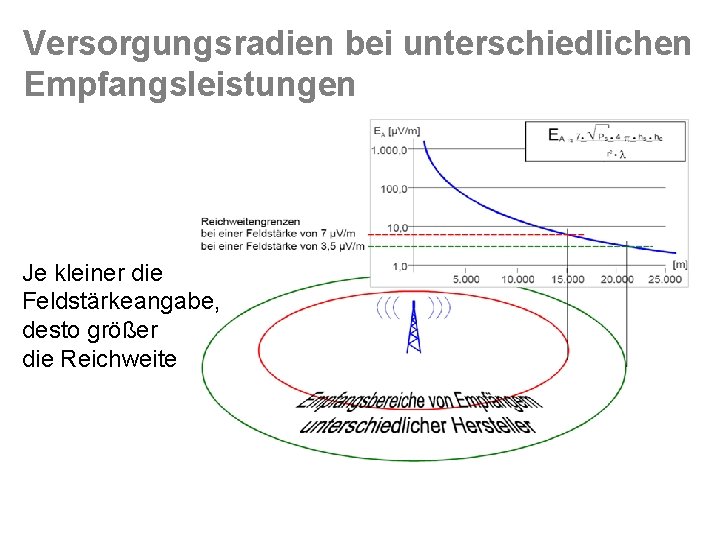

Versorgungsradien bei unterschiedlichen Empfangsleistungen Je kleiner die Feldstärkeangabe, desto größer die Reichweite
Bedämpfung durch Bebauung µV/m Feldstärkeverlauf ohne Dämpfung Feldstärkeverlauf mit Dämpfung Die Funkwellen werden um ca. 20 d. B durch Mauerwerk oder Stahlbeton bedämpft Die Reichweite reduziert sich auf diese Entfernung vom Sender 3, 5 Km
Express-Alarm. . contra Standard-Alarm Standard. Alarm A 1 Alarmtext A 2 Alarmtext A 3 Alarmtext An Alarmtext Damit die Führungskräfte beim Standard-Alarm informiert sind, muss der Alarmtext an jeder Adresse angehängt werden. Express. Alarm A 1 A 2 A 3 An Alarmtext Bei Express-Alarm werden die Adressen gebündelt gesendet, anschließend folgt die Alarmmeldung – vergleichbar mit dem Ablauf bei einer 5 -Ton-Alarmierung. t

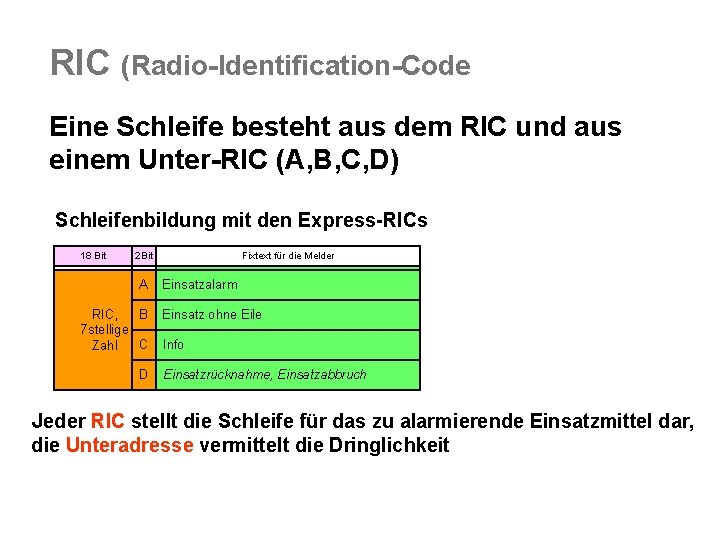

RIC (Radio-Identification-Code Eine Schleife besteht aus dem RIC und aus einem Unter-RIC (A, B, C, D) Schleifenbildung mit den Express-RICs 18 Bit 2 Bit A RIC, B 7 stellige C Zahl D Fixtext für die Melder Einsatzalarm Einsatz ohne Eile Info Einsatzrücknahme, Einsatzabbruch Jeder RIC stellt die Schleife für das zu alarmierende Einsatzmittel dar, die Unteradresse vermittelt die Dringlichkeit
Für die Verantwortlichen der RICOrganisation: Ein 1009 B 1006 B Frame 1 1008 B 1005 B Frame 0 1000 B 1004 B Synchronwort 1003 B 1015 B 1002 B Frame 7 1007 B Frame 6 1014 B Frame 5 1013 B Frame 4 1012 B Frame 3 1011 B Frame 2 1010 B Frame 1 1001 B DAU-Steuerung DAU-RIC Präambel, 576 Bit, ca. 0, 5 Sek. lang bei 1200 Baud Synchronwort Frame 0 DAU-Steuerung Express-RICs liegen in der Framefolge 1 bis 0
RIC-Matrix, Excel-Vorlage für Leitstelle:
