Digital TV n MPEG 2 n SDTV MPEG

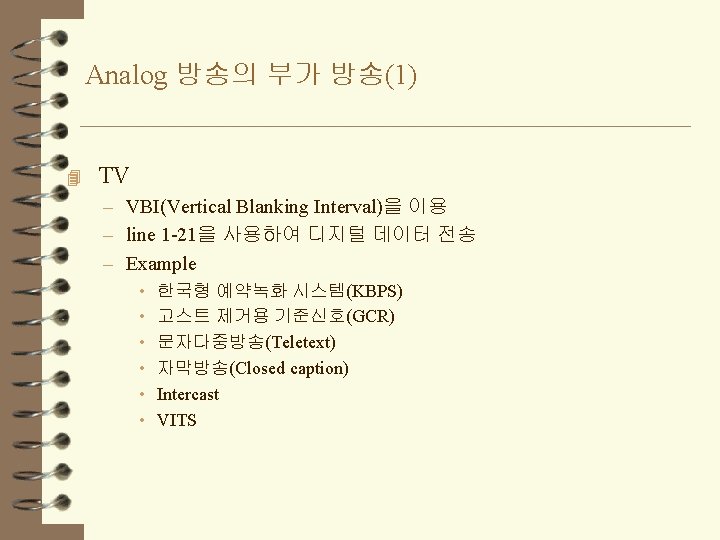

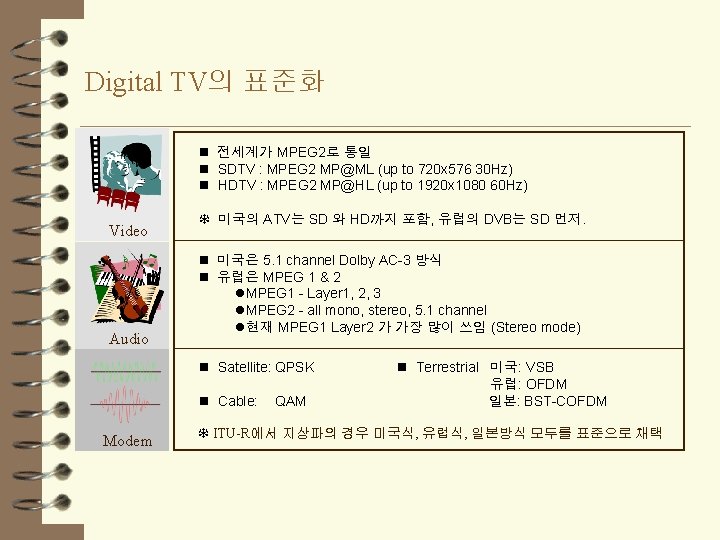

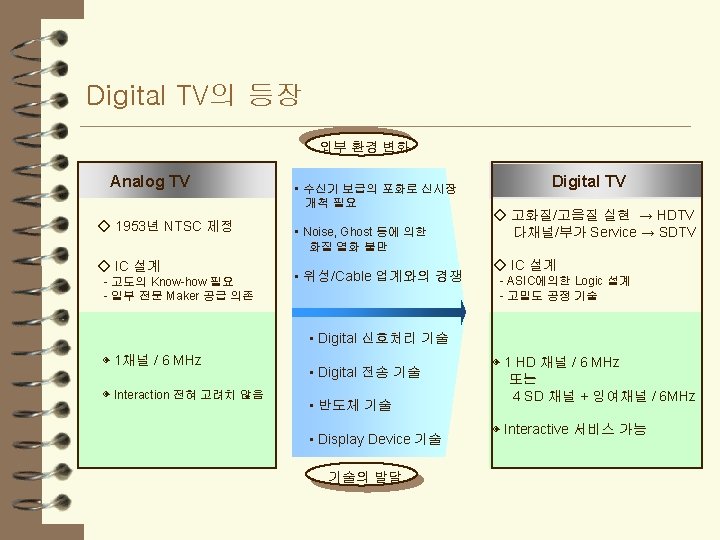

Digital TV의 표준화 n 전세계가 MPEG 2로 통일 n SDTV : MPEG 2 MP@ML (up to 720 x 576 30 Hz) n HDTV : MPEG 2 MP@HL (up to 1920 x 1080 60 Hz) Video Audio 미국의 ATV는 SD 와 HD까지 포함, 유럽의 DVB는 SD 먼저. n 미국은 5. 1 channel Dolby AC-3 방식 n 유럽은 MPEG 1 & 2 l. MPEG 1 - Layer 1, 2, 3 l. MPEG 2 - all mono, stereo, 5. 1 channel l현재 MPEG 1 Layer 2 가 가장 많이 쓰임 (Stereo mode) n Satellite: QPSK n Cable: Modem QAM n Terrestrial 미국: VSB 유럽: OFDM 일본: BST-COFDM ITU-R에서 지상파의 경우 미국식, 유럽식, 일본방식 모두를 표준으로 채택

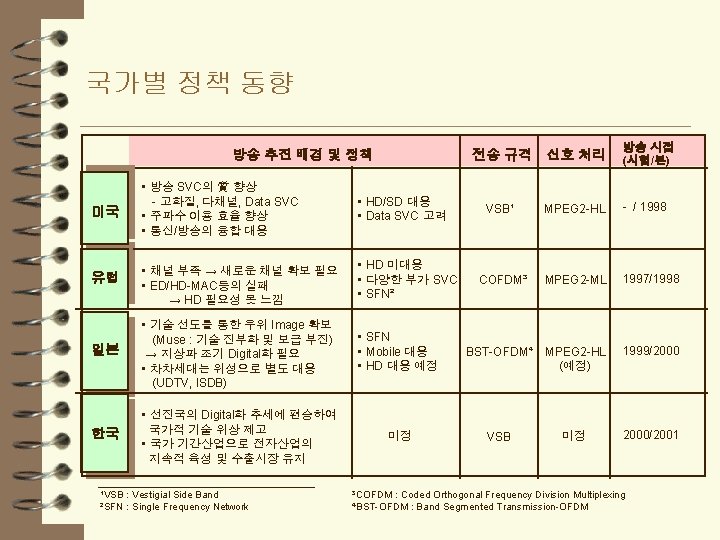

단말기의 변화(1) 1998 2000 2003 발전 형태 복합화 • 복합 STB / TV - DVD - DVHS TV - DBS - Cable • HD/SD PJTV(PRT) • HD/SD 직시형 TV • HD STB • AFD*STB • All-in-one Box - DVHS - VDR • HD/SD PJTV(LCD) • LCD TV • PDP TV • 대화면 벽걸이 TV • Tape Media • Disc Media • 타 방송 Media Display 중심 • 대형화 • Flat Display화 • Internet TV • JAVA TV • DTV 수신 카드 PC • PC TV(업무용) • Active DVD • BPC**(SD H/W 대응) • DBS 수신 PC • 종합 정보 단말기 • 화상 회의 TV • PC TV(가정용) • BPC(SD S/W 대응) • BPC(HD H/W 대응) 다기능화 • 부가 SVC 대응 • BPC(HD S/W 대응) *AFD : All Format Decoder **BPC : Broadcasting PC PC Base

단말기의 변화(2) Digital TV Multimedia PC DVD-Player Internet Browser DTV 수신 카드 고화질 Display DBS IRD 12|00 PLAY DVD-ROM 고화질 대화면 Dispaly RF 수신부 CPU / MPEG 2 / Memory

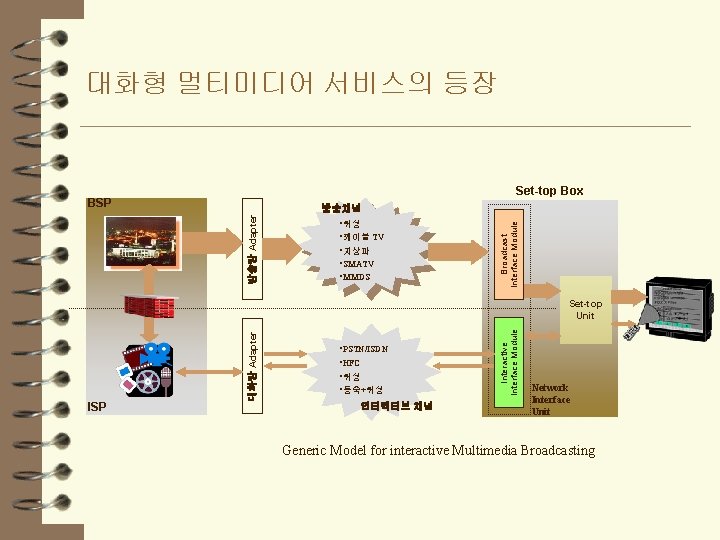

대화형 멀티미디어 서비스의 등장 Set-top Box BSP • 위성 • 케이블 TV • 지상파 • SMATV • MMDS Broadcast Interface Module 방송망 Adapter 방송채널 ISP • PSTN/ISDN • HFC • 위성 • 동축+위성 인터랙티브 채널 Interactive Interface Module 대화망 Adapter Set-top Unit Network Interface Unit Generic Model for interactive Multimedia Broadcasting

대화형 TV 서비스 비대칭형 서비스 Broadcast interactive Downloading Conversation • Programmed downloading • Downloading on demand (video, games, software) • Home-shopping catalogue • Home banking • On-line services • Distance learning • Teletraining • Videophone • Video mail/forum • Games on network • Analogue TV • Pay-TV • Multiplexed digital TV channels • Pay-per-view • Near Videoon-demand • NONE • PSTN • T 1/E 1 • ATM Interface • ISDN • 비대칭형 케이블 모뎀 • 대칭형 케이블 모뎀

DVB 규격 4 Data Broadcasting Specification – Data Piping : TS packet – Data Streaming : PES packet • asynchronous data streaming : VBR bitstream service • synchronous data streaming : realtime CBR bitstream service • synchronized data streaming : realtime VBR packet stream service – Multi Protocol Encapsulation : datagram service – Data Carousels : periodic transmission 4 Network Independent Protocols – 대화형 서비스를 위한 통신 프로토콜 스택 정의

DSM-CC

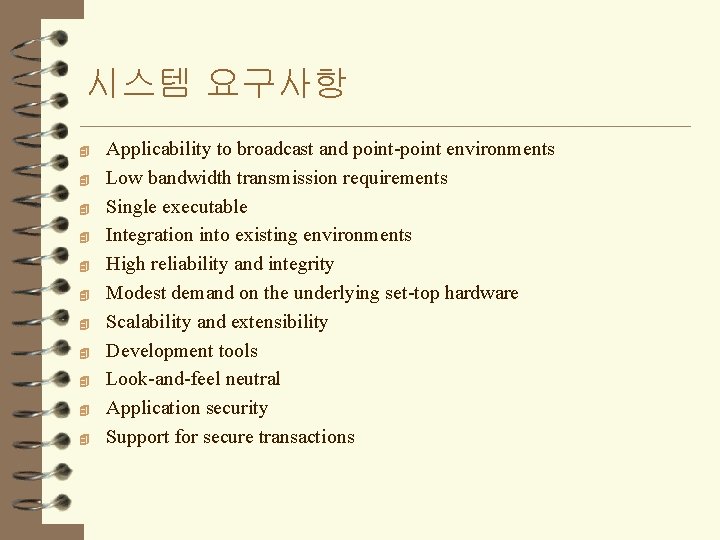

시스템 요구사항 4 4 4 Applicability to broadcast and point-point environments Low bandwidth transmission requirements Single executable Integration into existing environments High reliability and integrity Modest demand on the underlying set-top hardware Scalability and extensibility Development tools Look-and-feel neutral Application security Support for secure transactions

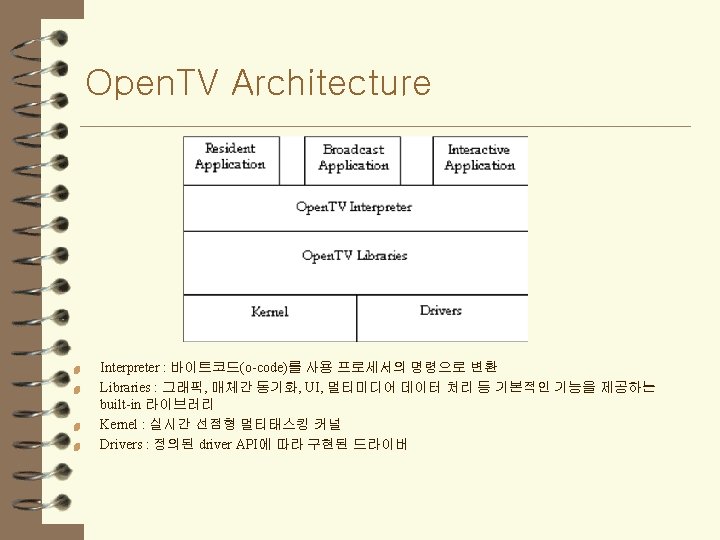

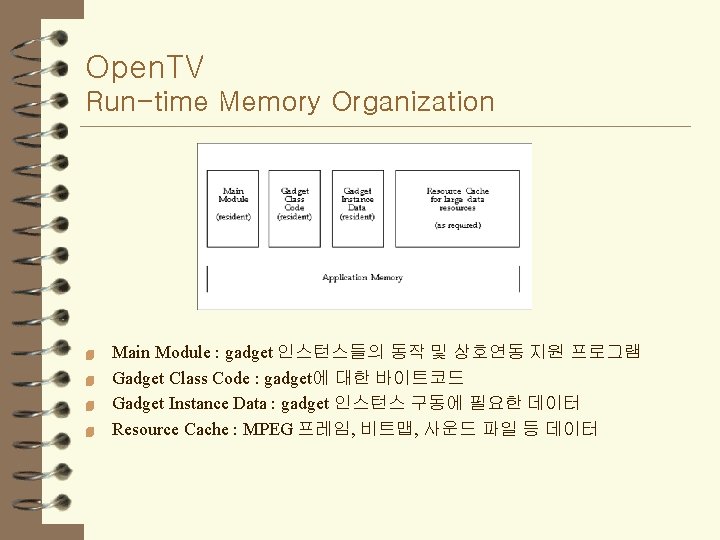

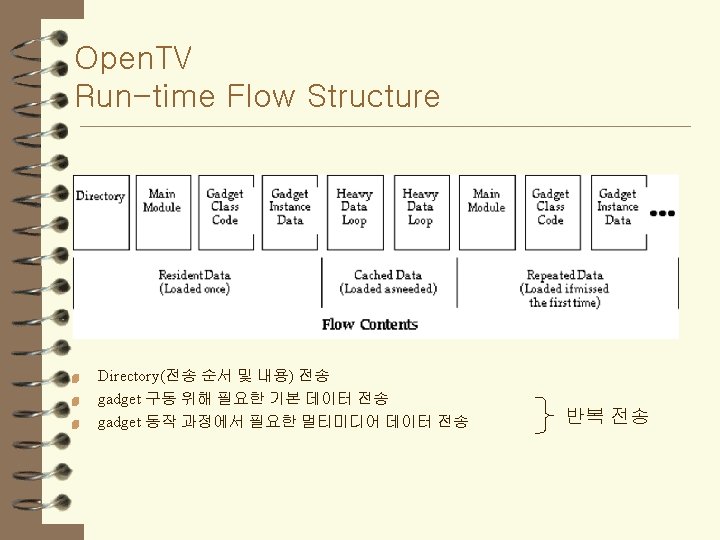

Open. TV Run-time Memory Organization 4 4 Main Module : gadget 인스턴스들의 동작 및 상호연동 지원 프로그램 Gadget Class Code : gadget에 대한 바이트코드 Gadget Instance Data : gadget 인스턴스 구동에 필요한 데이터 Resource Cache : MPEG 프레임, 비트맵, 사운드 파일 등 데이터

Open. TV Applications 4 4 4 4 Interactive program guide Home banking Home shopping Interactive subscriber services Interactive advertising Educational programs Play along games Community services

Open. TV Web 4 예 : Online shopping의 경우

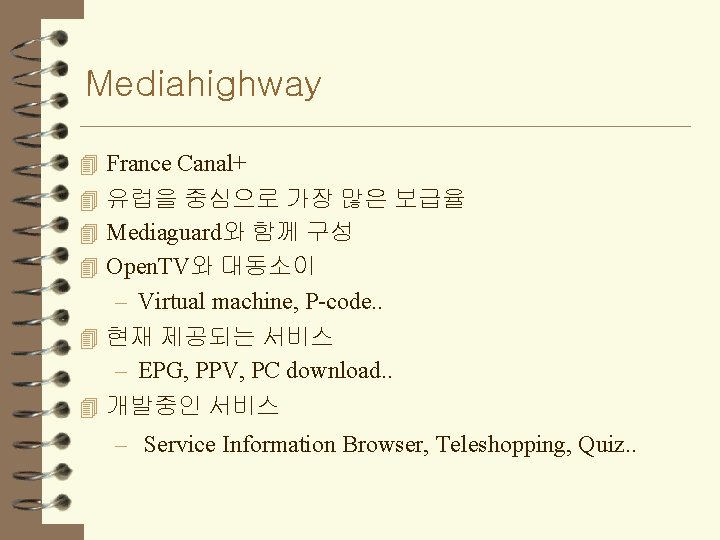

Mediahighway 4 France Canal+ 4 유럽을 중심으로 가장 많은 보급율 4 Mediaguard와 함께 구성 4 Open. TV와 대동소이 – Virtual machine, P-code. . 4 현재 제공되는 서비스 – EPG, PPV, PC download. . 4 개발중인 서비스 – Service Information Browser, Teleshopping, Quiz. .

Mediahighway 시스템 구조

무궁화 위성방송 시스템 무궁화 1호 중계기 1 중계기 2 중계기 3 Tx 1 Tx 2 TV 1 TV 2 TV 3 TV 4 Data RSMS Tx 3 TV 1 TV 2 TV 3 TV 4 Data RSMS LNB set-top box

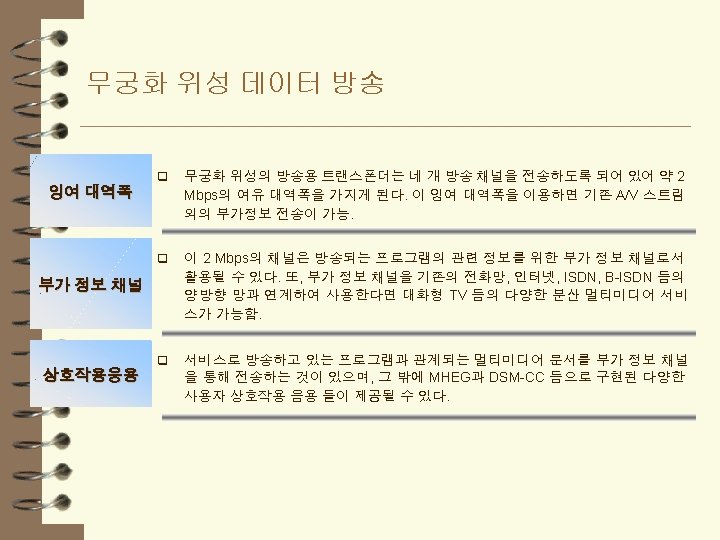

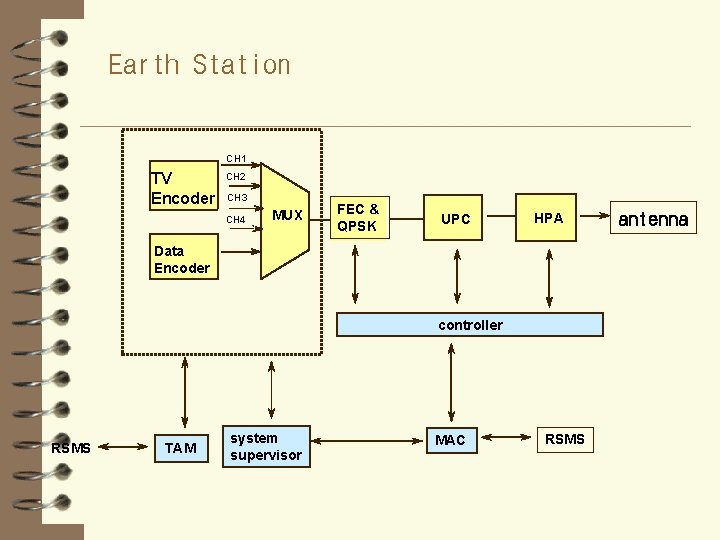

Earth Station CH 1 TV Encoder CH 2 CH 3 CH 4 MUX FEC & QPSK UPC HPA Data Encoder controller RSMS TAM system supervisor MAC RSMS antenna

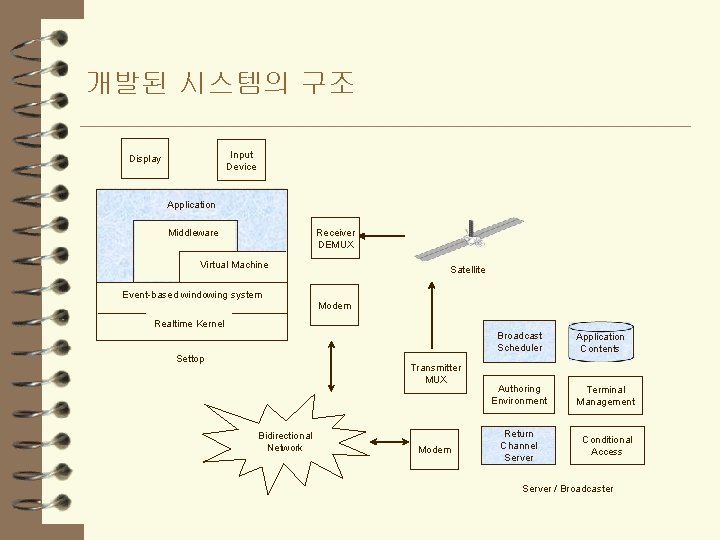

개발된 시스템의 구조 Input Device Display Application Receiver DEMUX Middleware Virtual Machine Event-based windowing system Satellite Modem Realtime Kernel Broadcast Scheduler Settop Transmitter MUX Bidirectional Network Modem Application Contents Authoring Environment Terminal Management Return Channel Server Conditional Access Server / Broadcaster

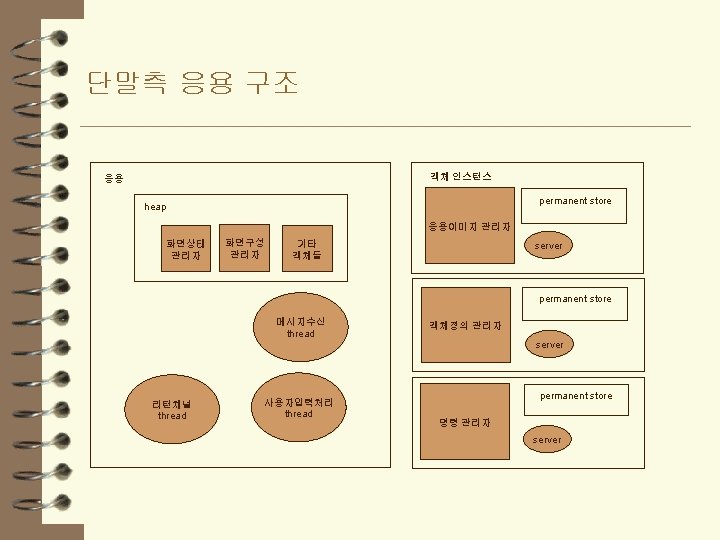

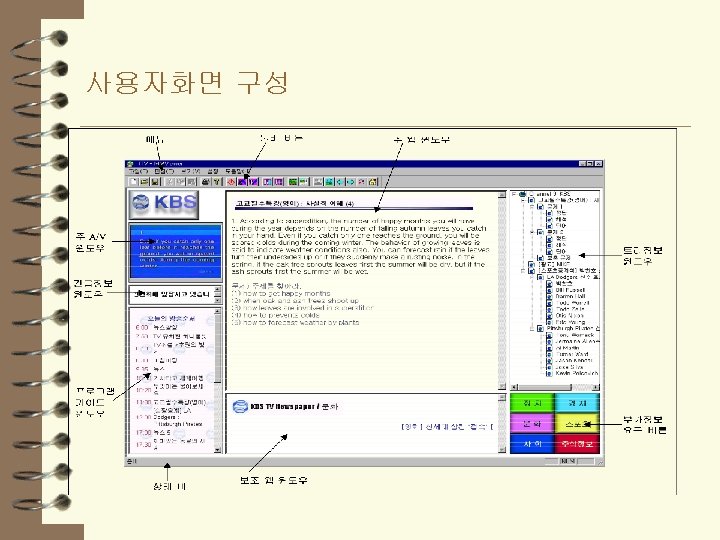

단말기 구조 Application Middleware Virtual Machine Event-based Windowing System Real time Kernel Hardware
