Digital Systeme Dr. Bence Szabó / Dr. Krisztián Csomó

Bambi

1 bit Pixel 0 0 0 1 0 0 1 1 1

8 bit Pixel 11 21 41 51 71 81 91 101

Diagram der Digital Systeme ANALOG Aufnahme DIGITAL A/D Verarbeitung D/A Kommunikationsnetzwerk Speicherung ANALOG Display Observator

Analog –Digital Konverter • Pixel (Bildelement) x; y Koordinaten, Tiefe • Fileformat (JPEG, TIFF, BMP)

Vorteile der Digital Systems Dosereduktion Dauer keine Entwicklung Kein Film Infektionskontroll Kommunikation Nachbearbeitung

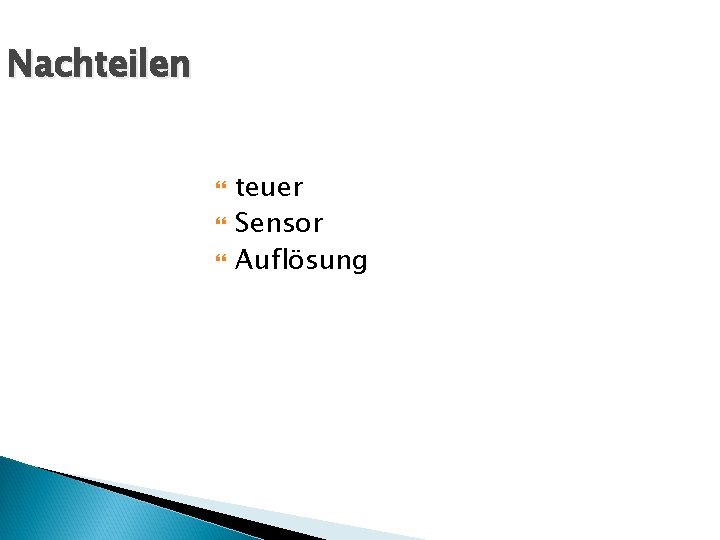

Nachteilen teuer Sensor Auflösung

Klassifikation der Digital Systeme Indirekt Digital Systeme Direkt Sensoren CCD Direkt Digital Systeme Semidirekt Sensoren CMOS Bildplatte optische Schicht keine optische Schicht Extraoral CBCT, MRI, SPECT, PET

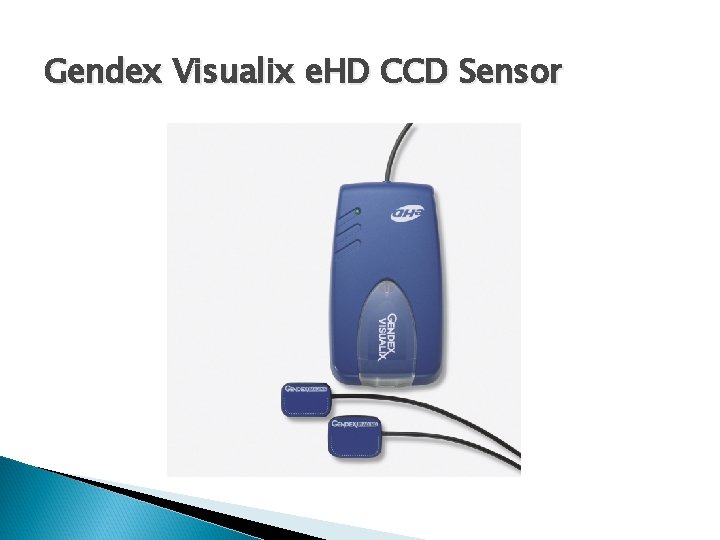

Gendex Visualix e. HD CCD Sensor

Gendex Den. Optix QST Bildplatte Scanner

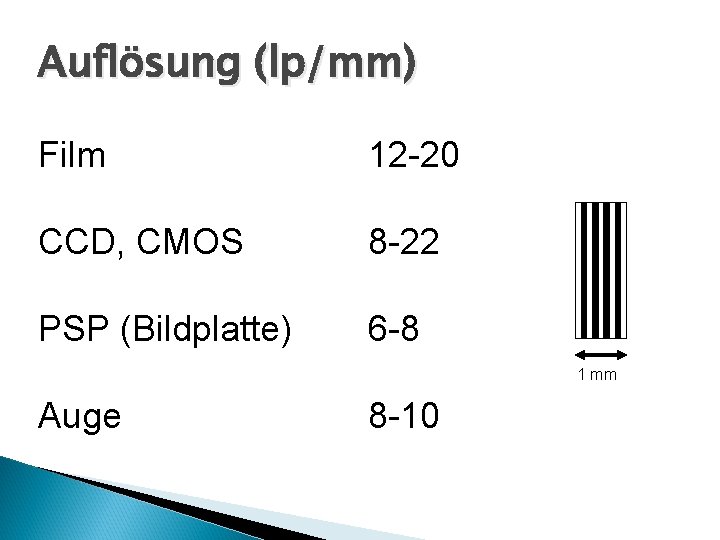

Auflösung (lp/mm) Film 12 -20 CCD, CMOS 8 -22 PSP (Bildplatte) 6 -8 1 mm Auge 8 -10

Signal-Rausch-Verhältnis (SNR) Min CCD PSP Film 5: 1 10 -20 10 -40 30

Vergleich des Digital Systeme modality Exposition size (mm) resolution (lp/mm) SNR Optics E-speed film 100% 31 X 41 16 35: 1 no RVG 40% 19 X 28 10 + yes Sens-A-Ray 40% 17 X 26 10 - no 40 -50% 26 X 35 35 X 45 8 - no Digora

Dynamikbereich (links 4 Filme), (rechts 4 Filmplatten) (Belichtungswert: a-60 k. V 0, 6 s, b-50 k. V 0, 2 s, c 65 k. V 0, 8 s, d-60 k. V 0, 4 s) a b c d

Funktionen des Röntgenfilms Sensor (latentes Bild) Display (nach Entwicklung) Speichermedium

Nachbearbeitung Kontrast/Verdunkelung Erweiterung Entfernung /Winkelmessung umgekehrtes Bild Histogramspreizung Drehung

Kontrast/Verdunkelung

Histogramspreizung

Erweiterte Nachbearbeitung Filter Geometrische Rekonstruktion DSR -Korrektion

Digitale Substraktions Radiographie

Vorteilen der DSR frühe Kariesdetektion anfängliche Veränderungen des marginalen Knochens Ergebnis der Wurzelbehandlung Analyse der Resorptionsvorgänge Erkennung der periimplantäre knöchernen Veränderungen

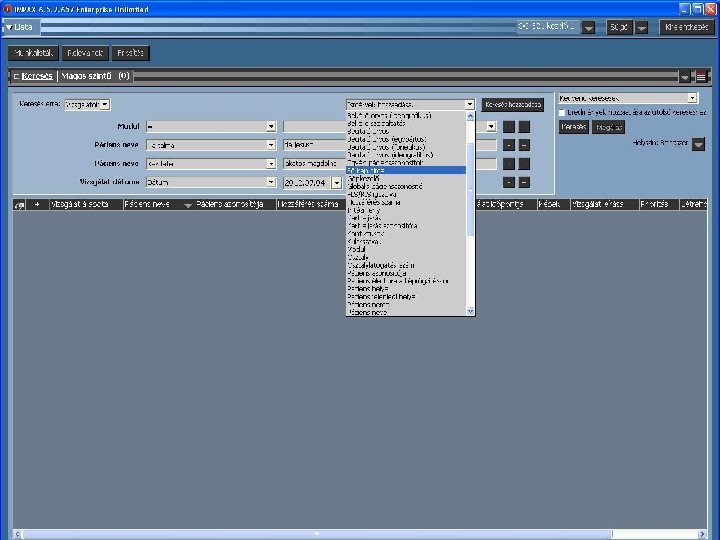

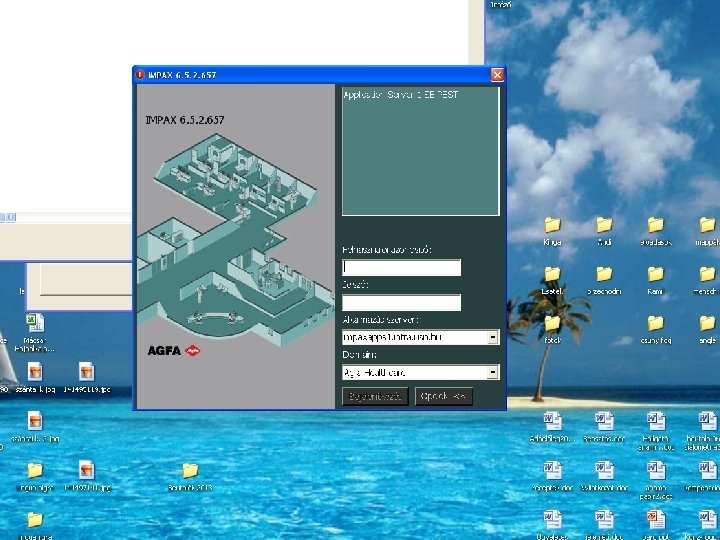

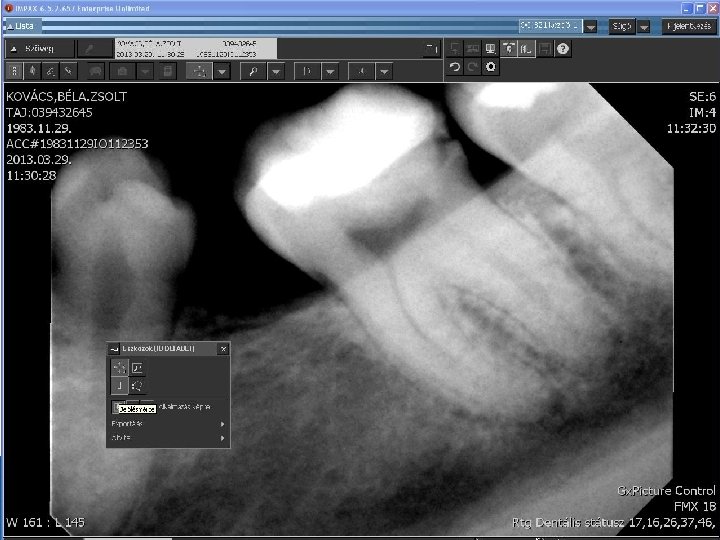

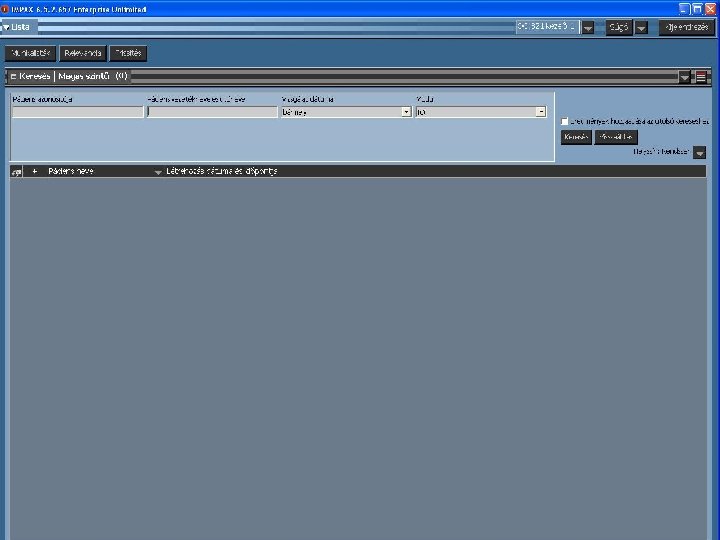

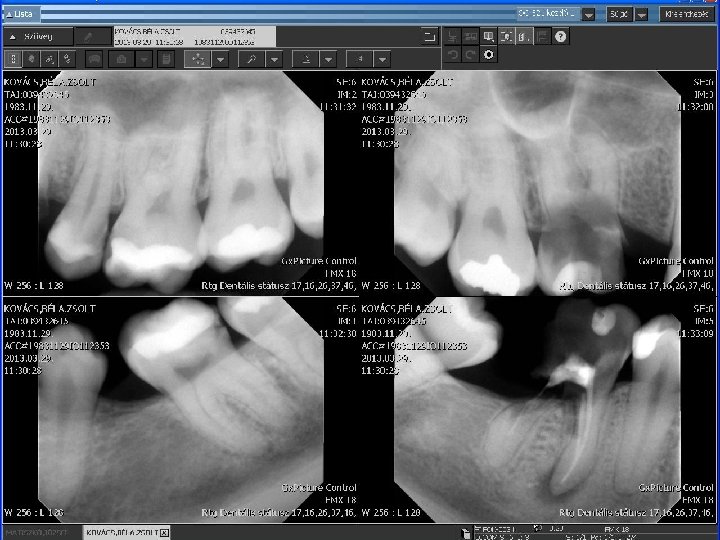

PACS
