Digital Image Processing OPERASI PADA CITRA BINER Citra

Digital Image Processing OPERASI PADA CITRA BINER

Citra Biner q Citra biner adalah citra dengan setiap piksel hanya dinyatakan dengan sebuah nilai dari dua kemungkinan (0 atau 1). Nilai 0 menyatakan hitam dan 1 menyatakan putih q Citra biner banyak dipakai dalam pemrosesan citra, misalnya untuk kepentingan memperoleh tepi bentuk suatu objek.

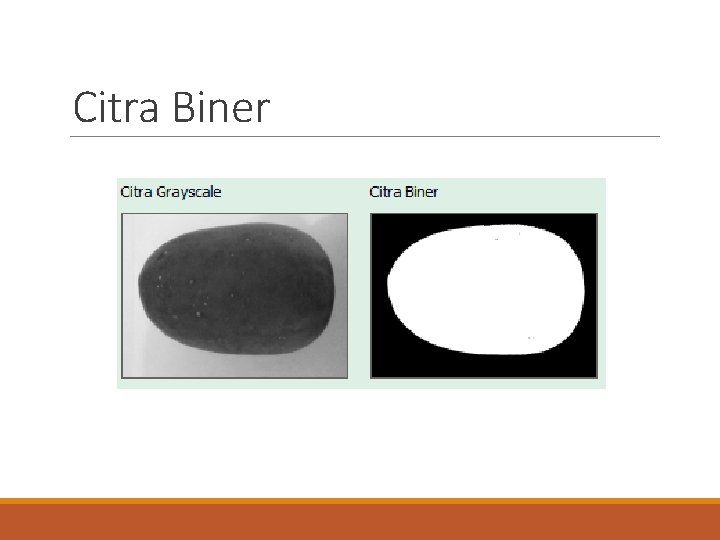

Citra Biner

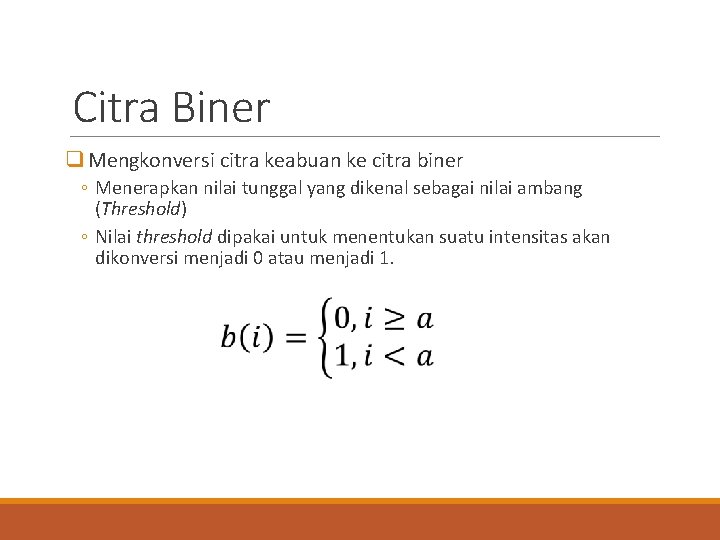

Citra Biner q Mengkonversi citra keabuan ke citra biner ◦ Menerapkan nilai tunggal yang dikenal sebagai nilai ambang (Threshold) ◦ Nilai threshold dipakai untuk menentukan suatu intensitas akan dikonversi menjadi 0 atau menjadi 1.

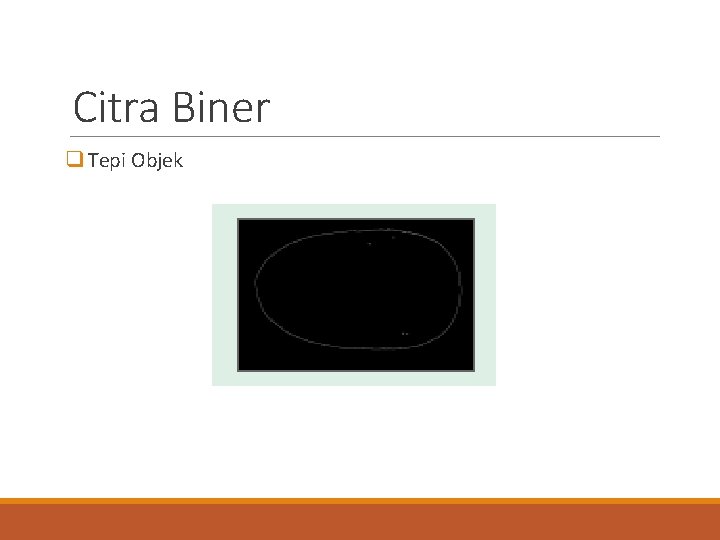

Citra Biner q Tepi Objek

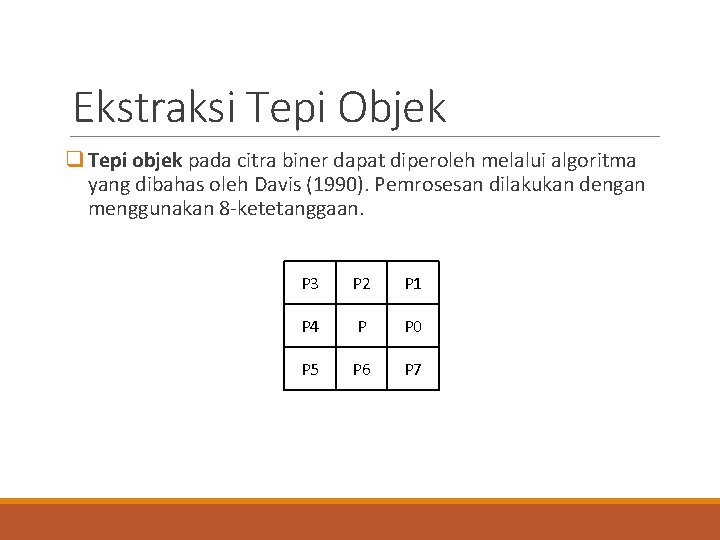

Ekstraksi Tepi Objek q Tepi objek pada citra biner dapat diperoleh melalui algoritma yang dibahas oleh Davis (1990). Pemrosesan dilakukan dengan menggunakan 8 -ketetanggaan. P 3 P 2 P 1 P 4 P P 0 P 5 P 6 P 7

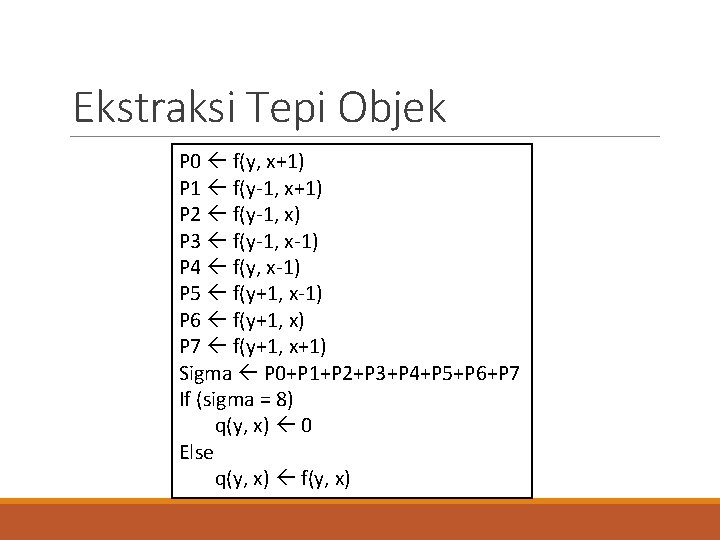

Ekstraksi Tepi Objek P 0 f(y, x+1) P 1 f(y-1, x+1) P 2 f(y-1, x) P 3 f(y-1, x-1) P 4 f(y, x-1) P 5 f(y+1, x-1) P 6 f(y+1, x) P 7 f(y+1, x+1) Sigma P 0+P 1+P 2+P 3+P 4+P 5+P 6+P 7 If (sigma = 8) q(y, x) 0 Else q(y, x) f(y, x)

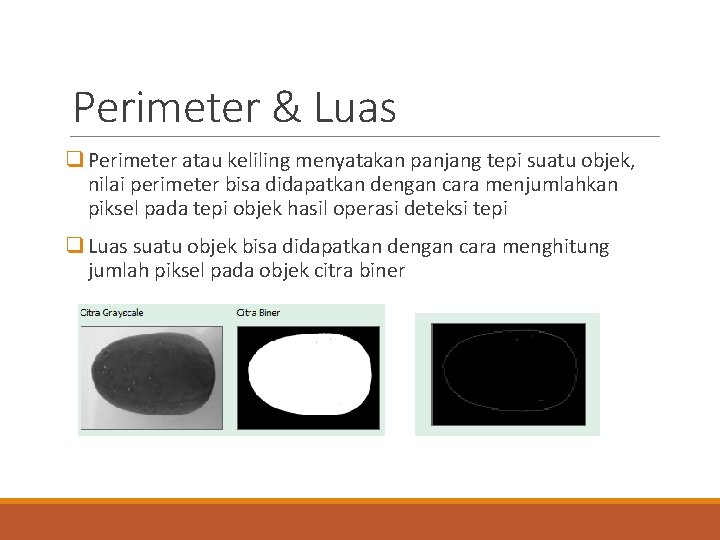

Perimeter & Luas q Perimeter atau keliling menyatakan panjang tepi suatu objek, nilai perimeter bisa didapatkan dengan cara menjumlahkan piksel pada tepi objek hasil operasi deteksi tepi q Luas suatu objek bisa didapatkan dengan cara menghitung jumlah piksel pada objek citra biner

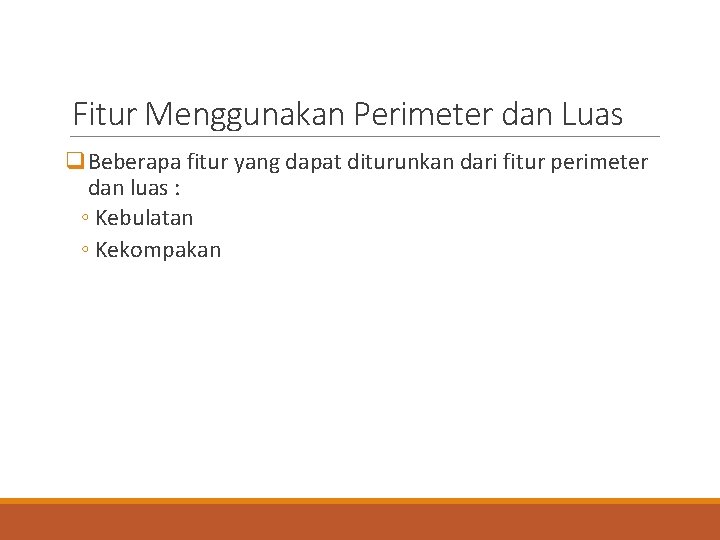

Fitur Menggunakan Perimeter dan Luas q Beberapa fitur yang dapat diturunkan dari fitur perimeter dan luas : ◦ Kebulatan ◦ Kekompakan

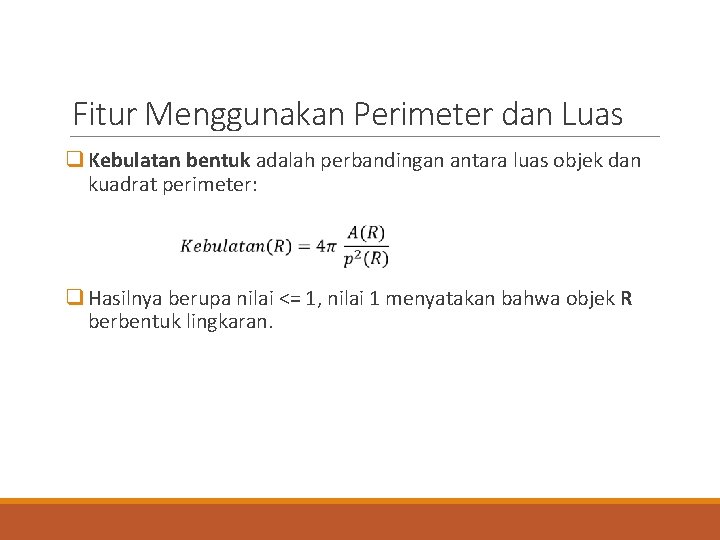

Fitur Menggunakan Perimeter dan Luas q Kebulatan bentuk adalah perbandingan antara luas objek dan kuadrat perimeter: q Hasilnya berupa nilai <= 1, nilai 1 menyatakan bahwa objek R berbentuk lingkaran.

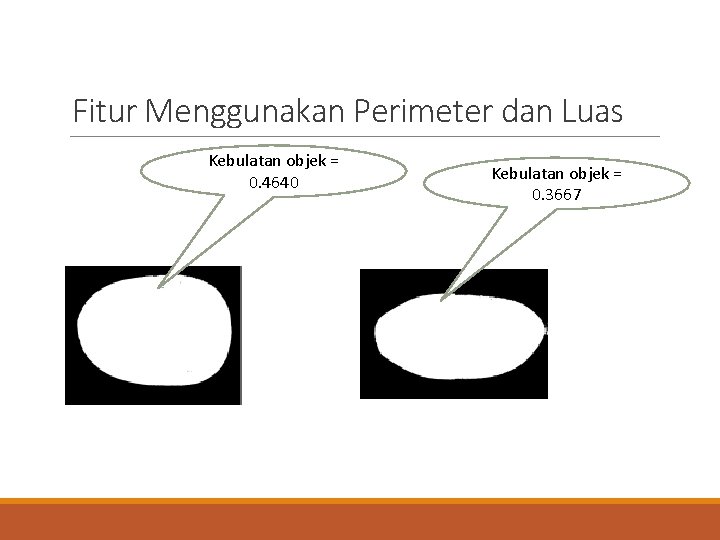

Fitur Menggunakan Perimeter dan Luas Kebulatan objek = 0. 4640 Kebulatan objek = 0. 3667

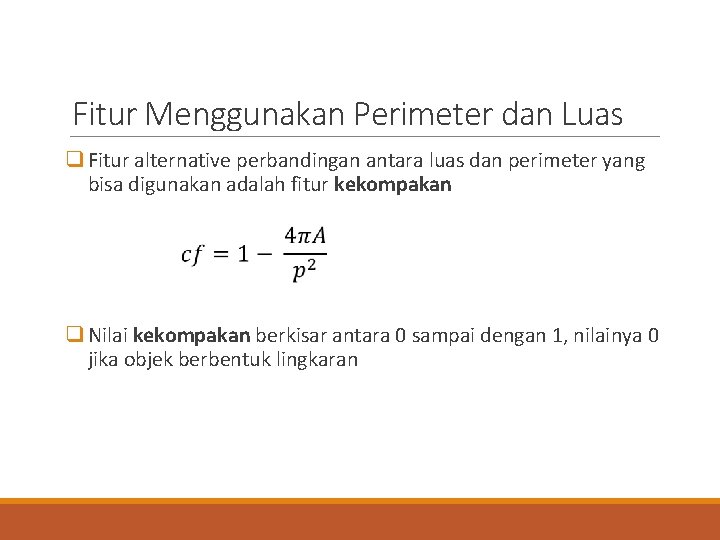

Fitur Menggunakan Perimeter dan Luas q Fitur alternative perbandingan antara luas dan perimeter yang bisa digunakan adalah fitur kekompakan q Nilai kekompakan berkisar antara 0 sampai dengan 1, nilainya 0 jika objek berbentuk lingkaran

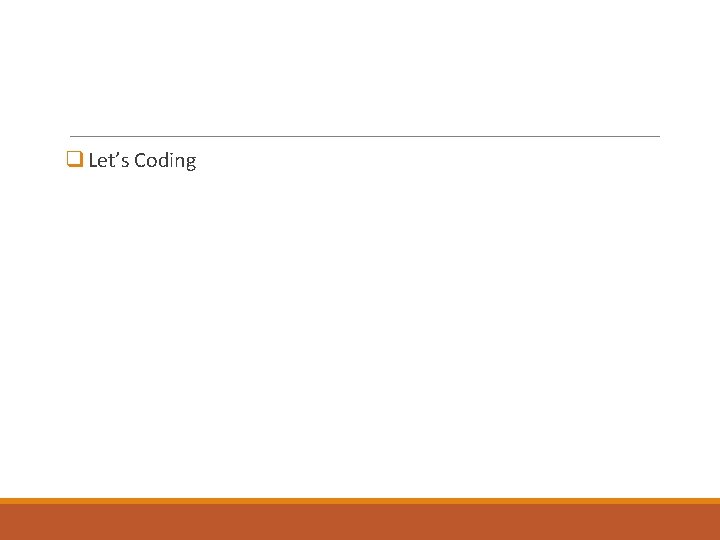

q Let’s Coding
