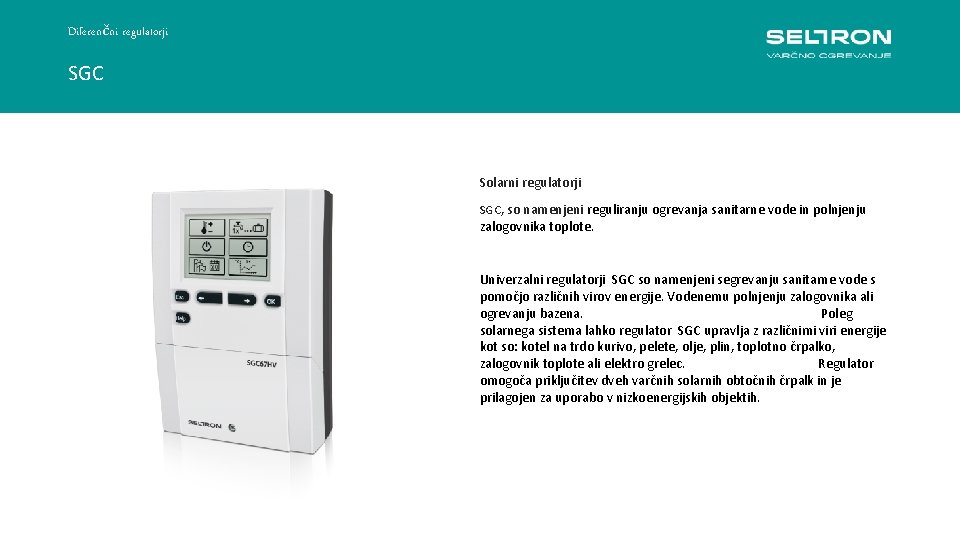

Diferenčni regulatorji SGC Solarni regulatorji SGC, so namenjeni reguliranju ogrevanja sanitarne vode in polnjenju zalogovnika toplote. Univerzalni regulatorji SGC so namenjeni segrevanju sanitarne vode s pomočjo različnih virov energije. Vodenemu polnjenju zalogovnika ali ogrevanju bazena. Poleg solarnega sistema lahko regulator SGC upravlja z različnimi viri energije kot so: kotel na trdo kurivo, pelete, olje, plin, toplotno črpalko, zalogovnik toplote ali elektro grelec. Regulator omogoča priključitev dveh varčnih solarnih obtočnih črpalk in je prilagojen za uporabo v nizkoenergijskih objektih.

Diferenčni regulatorji SGC TIPIČNE APLIKACIJE - Pripravo tople sanitarne vode v sistemih s klasičnimi ali vakuumskimi kolektorji. - Pripravo tople sanitarne vode z dodatnimi viri toplote. - Cirkulacija sanitarne vode. - Ogrevanje hranilnika s solarnim sistemom in dodatnimi viri toplote. - Enostopenjsko polnjenje hranilnika. - Dvostopenjsko polnjenje hranilnika.

Diferenčni regulatorji SGC IZVEDBE REGULATORJEV SGC 16 H SGC 26 H SGC 36 HV SGC 67 HV

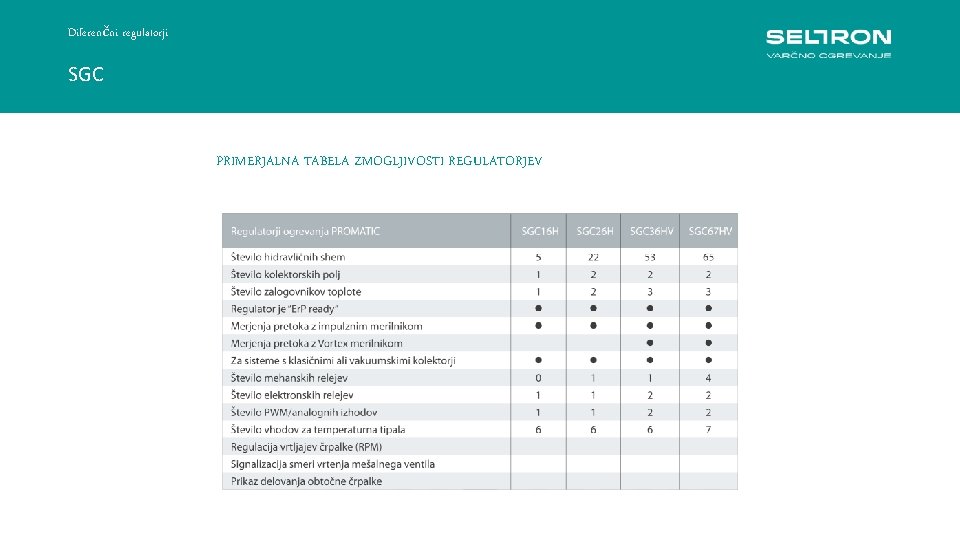

Diferenčni regulatorji SGC PRIMERJALNA TABELA ZMOGLJIVOSTI REGULATORJEV

Diferenčni regulatorji SGC MONTAŽA REGULATORJA NA STENO: Na mestu montaže izvrtamo 2 luknji premera 6 mm in globine ca. 35 mm. Središči lukenj morata biti po vertikali odmaknjeni 120 mm. V luknji vstavimo zidna vložka. V zgornji vložek privijem vijak tako, da ostane ca. 4 mm reže do zidu.

Diferenčni regulatorji SGC MONTAŽA REGULATORJA NA STENO : Regulator obesimo na zgornji vijak. Vstavimo spodnji vijak in ga privijemo.

Diferenčni regulatorji SGC SERVIS REGULATORJA: V primeru okvare ali poškodbe regulatorja se na servis pošlje samo regulacijski modul. Podnožja ni potrebno demontirati.

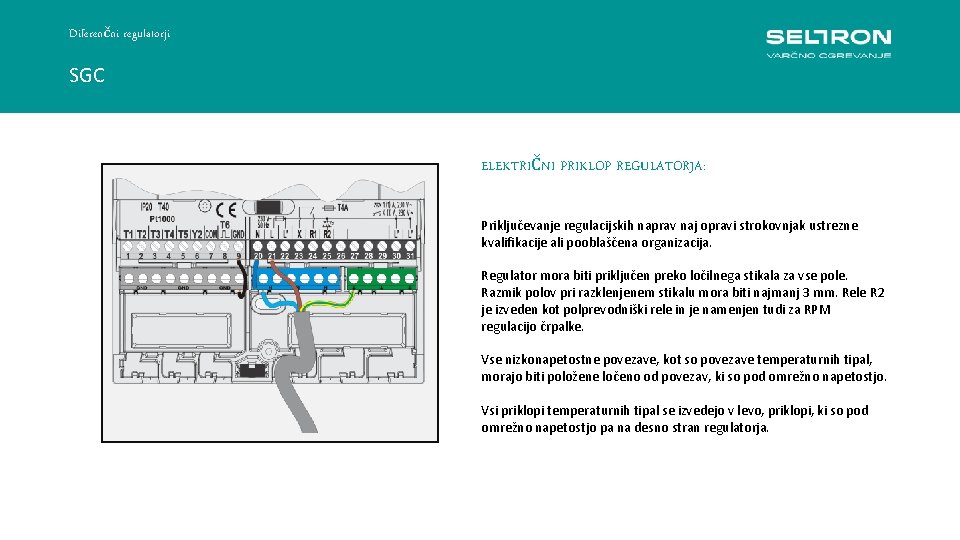

Diferenčni regulatorji SGC ELEKTRIČNI PRIKLOP REGULATORJA: Priključevanje regulacijskih naprav naj opravi strokovnjak ustrezne kvalifikacije ali pooblaščena organizacija. Regulator mora biti priključen preko ločilnega stikala za vse pole. Razmik polov pri razklenjenem stikalu mora biti najmanj 3 mm. Rele R 2 je izveden kot polprevodniški rele in je namenjen tudi za RPM regulacijo črpalke. Vse nizkonapetostne povezave, kot so povezave temperaturnih tipal, morajo biti položene ločeno od povezav, ki so pod omrežno napetostjo. Vsi priklopi temperaturnih tipal se izvedejo v levo, priklopi, ki so pod omrežno napetostjo pa na desno stran regulatorja.

Diferenčni regulatorji SGC PRAVILNA MONTAŽA MEHANSKEGA MERILNIKA PRETOKA

Diferenčni regulatorji SGC PRIKLOP mehanskega MERILNIKA PRETOKA: Merilec pretoka se montira v povratni vod solarnega sistema. Pri montaži upoštevajte priložena navodila. Po priklopu merilca pretoka je potrebno izvršiti nastavitve parametrov W.

Diferenčni regulatorji SGC PRIKLOP VARČNE SOLARNE ČRPALKE: Regulator SGC omogoča regulacijo vrtljajev varčnih črpalk z zunanjim krmilnim signalom PWM ali 0÷ 10 V. Takšen način regulacije vrtljajev je možen za obtočno črpalko R 2. Po priklopu črpalke je potrebno izvršiti še nastavitev parametrov S 3. 1 do S 3. 6, za črpalko R 2.

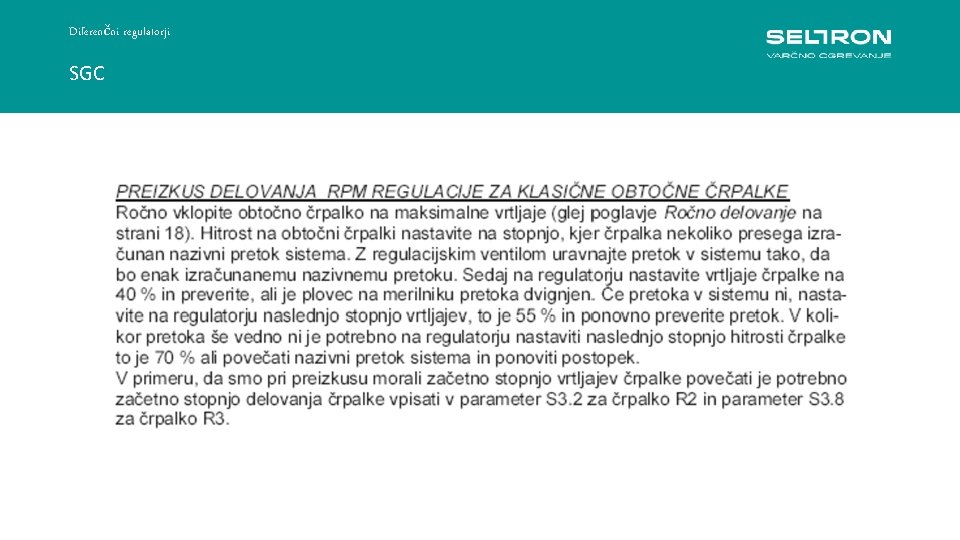

Diferenčni regulatorji SGC IZGLED REGULATORJA 1 1 Grafični zaslon 2 6 3 4 2 Tipka (Esc - vrnitev nazaj). 3 Tipka (pomoč). 5 4 Tipka (pomik v levo, zmanjševanje). 5 Tipka (pomik v desno, povečevanje). 6 Tipka (vstop v meni, potrditev izbire).

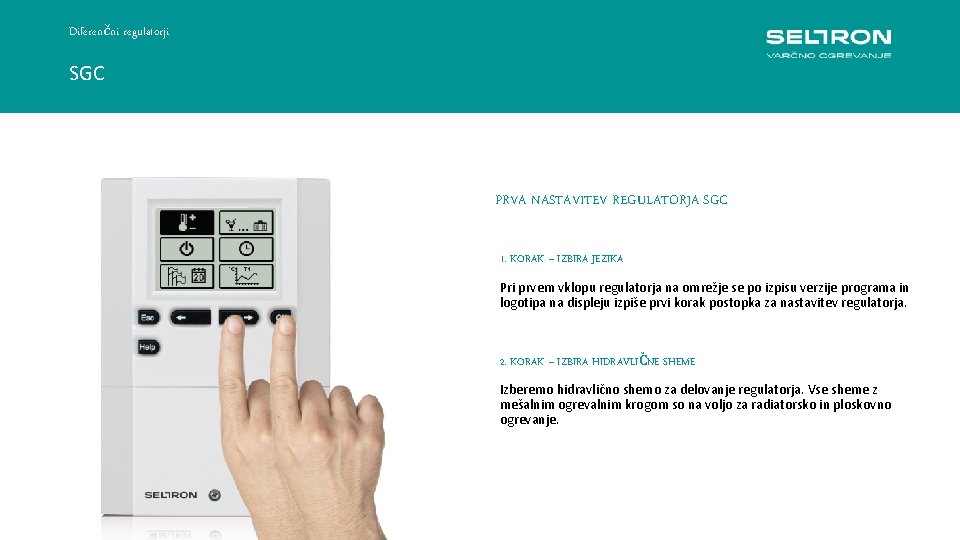

Diferenčni regulatorji SGC PRVA NASTAVITEV REGULATORJA SGC 1. KORAK – IZBIRA JEZIKA Pri prvem vklopu regulatorja na omrežje se po izpisu verzije programa in logotipa na displeju izpiše prvi korak postopka za nastavitev regulatorja. 2. KORAK – IZBIRA HIDRAVLIČNE SHEME Izberemo hidravlično shemo za delovanje regulatorja. Vse sheme z mešalnim ogrevalnim krogom so na voljo za radiatorsko in ploskovno ogrevanje.

Diferenčni regulatorji SGC

Diferenčni regulatorji SGC

Diferenčni regulatorji SGC

Diferenčni regulatorji SGC R 6 R 5 R 4 R 3 R 2 R 1 31 0 32 1 x 33 2 x 34 3 x x 35 4 x 36 5 x x 37 6 x x 38 7 x x x 39 8 x 9 x x 10 x x 11 x x x 12 x x 13 x x x 14 x x x 15 x x 16 x 17 x x 18 x x 19 x x x 20 x x 21 x x x 22 x x x 23 x x 24 x x 25 x x x 58 26 x x x 59 27 x x 60 28 x x x 61 29 x x 62 30 x x 63 S 1. 9 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

Diferenčni regulatorji tipične vezalne sheme Shema 201 - solarni kolektorji - grelnik sanitarne vode

Diferenčni regulatorji tipične vezalne sheme Shema 202 - kotel na trdo kurivo, - grelnik sanitarne vode

Diferenčni regulatorji tipične vezalne sheme Shema 203 - električni grelec, - grelnik sanitarne vode

Diferenčni regulatorji tipične vezalne sheme Shema 222 - solarni kolektorji, - dva grelnika sanitarne vode ( preklop)

Diferenčni regulatorji tipične vezalne sheme Shema 231 d - solarni kolektorji, - grelnik sanitarne vode, (dogrevanje z električnim grelcem), - kotel na trdo kurivo.

Diferenčni regulatorji tipične vezalne sheme Shema 247 d - solarni kolektorji, - trije grelnik sanitarne vode, (preklop),

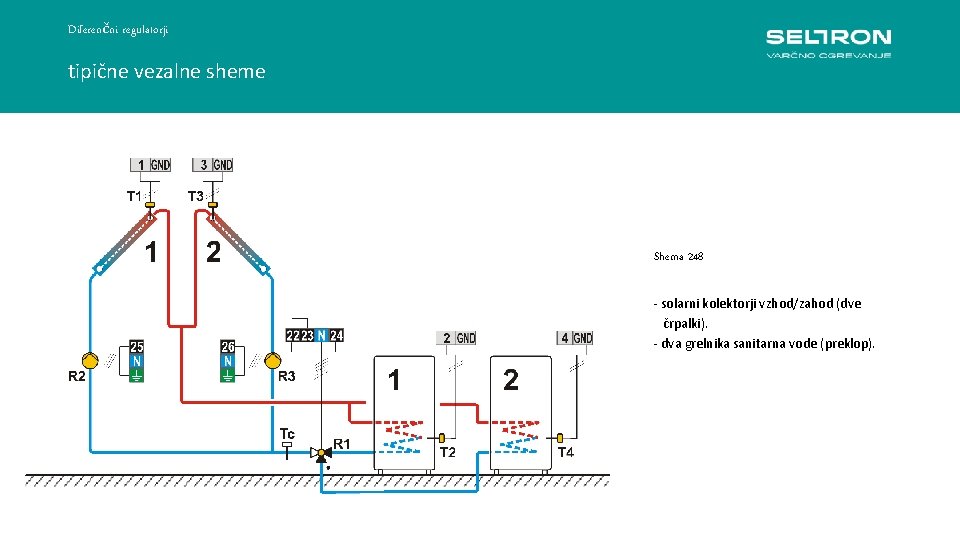

Diferenčni regulatorji tipične vezalne sheme Shema 248 - solarni kolektorji vzhod/zahod (dve črpalki). - dva grelnika sanitarna vode (preklop).

Diferenčni regulatorji tipične vezalne sheme Shema 263 b - kotel na pelete, - hranilnik toplote / grelnik sanitarne vode (preklop), - solarni kolektorji.

Diferenčni regulatorji tipične vezalne sheme Shema 291 - kotel na trdo kurivo, - regulacija konstantne temperature povratnega voda, - hranilnik toplote.

Diferenčni regulatorji tipične vezalne sheme Shema 291 b - kotel na pelete, - regulacija konstantne temperature povratnega voda, - hranilnik toplote.

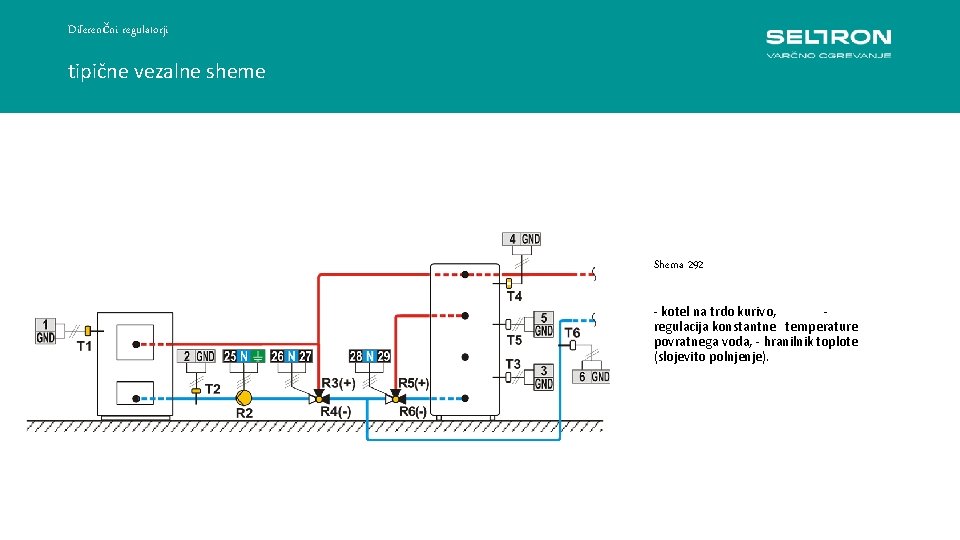

Diferenčni regulatorji tipične vezalne sheme Shema 292 - kotel na trdo kurivo, - regulacija konstantne temperature povratnega voda, - hranilnik toplote (slojevito polnjenje).

Diferenčni regulatorji tipične vezalne sheme Shema 292 b - kotel na pelete, - regulacija konstantne temperature povratnega voda, - hranilnik toplote (slojevito polnjenje).

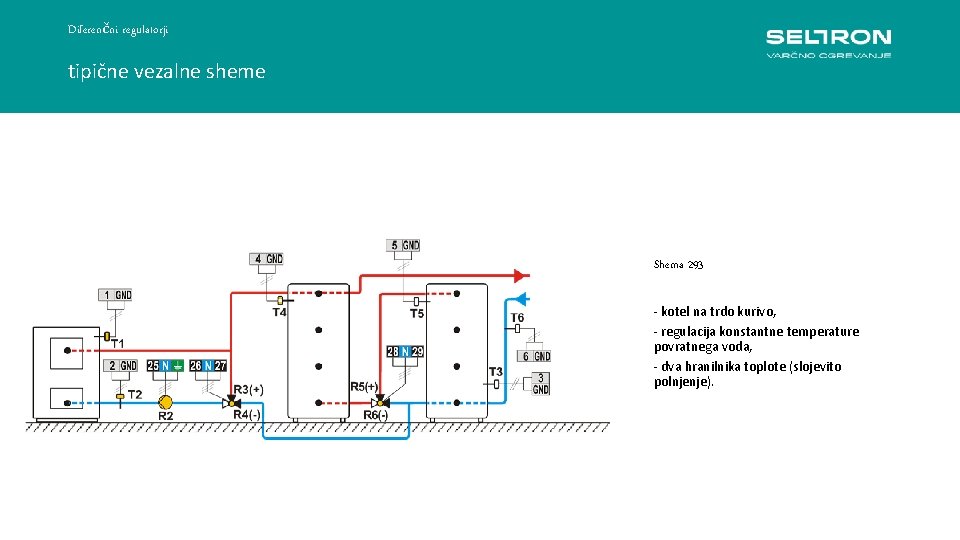

Diferenčni regulatorji tipične vezalne sheme Shema 293 - kotel na trdo kurivo, - regulacija konstantne temperature povratnega voda, - dva hranilnika toplote (slojevito polnjenje).
