Diferenas de Potencial eltrico nas membranas celulares de
Diferenças de Potencial elétrico nas membranas celulares de membrana Potencial de Repouso - Universal - Célula sempre eletricamente negativa - -90 m. V<Vm<-20 m. V - Estável em escala de tempo de s. Excitabilidade elétrica Diferenças de potencial elétrico em organelas - Potenciais geradores: receptores e sinapses. Oscilações graduadas - Potenciais de ação: resposta tudo-ounada - Membrana interna de mitocôndrias - Escala de tempo de ms Eletrofisiologia A. C. Cassola 1
Sistemas de medidas - Definições • • Medidas: Atribuição de números a objetos baseada em regras Instrumentos: Equipamentos para a medida Variáveis: Manifestam-se como formas de energia (corrente, voltagem, etc) Propriedades: Características de de objetos que manipulam a energia Valor: Relaciona a magnitude ao zero. Amplitude: Relaciona magnitude ao valor médio (DC, linha de base, média) Valores de pico: Desvios positivos ou negativos do zero Amplitude de pico: desvios dos valores médios Eletrofisiologia A. C. Cassola 2

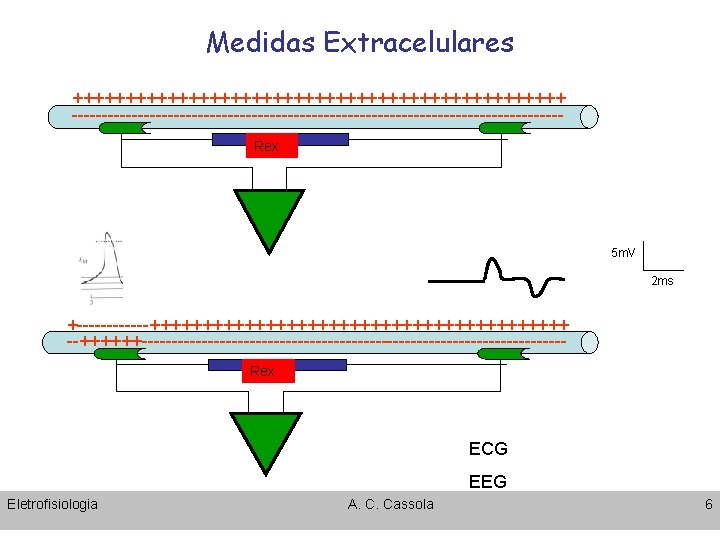

Análise Eletrofisiológica 1. Fixação de corrente - Medida da diferença de potencial elétrico. Registros extracelulares de oscilações elétricas. Registros intracelulares de diferenças de potencial estacionárias e de oscilações. • Limites de medida. Conversor de impedância e amplificadores • Erros: a) resistência dos eletródios e impedância do instrumento de medida; b) potenciais de difusão em eletródios de Ling-Gerard. • Informações que se podem obter: a) Valores do potencial; b) Potenciais de diluição e permeabilidades (Hodgkin e Horowicz); c) valores das correntes (plano de fase). Eletrofisiologia 2. Fixação de Voltagem (g=f(C, V) • Fluxo de corrente através de membranas celulares: a) pela bicamada, b) por transportadores e c) por canais. • Fluxo de corrente por canais: correntes microscópicas e macroscópicas. Canais são estocásticos: Ii=NPi. • Técnicas: a) voltage clamp clássico, b) patch clamp. Limites de medida. • Informações de correntes macroscópicas: a) valores de corrente e de condutância; b) cinéticas das condutâncias; c) processos que modulam os canais; d) Farmacologia dos canais. • Informações de correntes microscópicas (análise estocástica): condutância do canal (seletividade); b) tempo de residência e constantes de velocidade. A. C. Cassola 3
Medidas da diferença de potencial elétrico em sistemas biológicos Medida intracelular 10 mm Eletrofisiologia A. C. Cassola 4
Análise Eletrofisiológica 1. Fixação de corrente - Medida da diferença de potencial elétrico. Registros extracelulares de oscilações elétricas. Registros intracelulares de diferenças de potencial estacionárias e de oscilações. • Limites de medida. Conversor de impedância e amplificadores • Erros: a) resistência dos eletródios e impedância do instrumento de medida; b) potenciais de difusão em eletródios de Ling-Gerard. • Informações que se podem obter: a) Valores do potencial; b) Potenciais de diluição e permeabilidades (Hodgkin e Horowicz); c) valores das correntes (plano de fase). Eletrofisiologia 2. Fixação de Voltagem (g=f(C, V) • Fluxo de corrente através de membranas celulares: a) pela bicamada, b) por transportadores e c) por canais. • Fluxo de corrente por canais: correntes microscópicas e macroscópicas. Canais são estocásticos: Ii=NPi. • Técnicas: a) voltage clamp clássico, b) patch clamp. Limites de medida. • Informações de correntes macroscópicas: a) valores de corrente e de condutância; b) cinéticas das condutâncias; c) processos que modulam os canais; d) Farmacologia dos canais. • Informações de correntes microscópicas (análise estocástica): condutância do canal (seletividade); b) tempo de residência e constantes de velocidade. A. C. Cassola 5
Análise Eletrofisiológica 1. Fixação de corrente - Medida da diferença de potencial elétrico. Registros extracelulares de oscilações elétricas. Registros intracelulares de diferenças de potencial estacionárias e de oscilações. • Limites de medida. Conversor de impedância e amplificadores • Erros: a) resistência dos eletródios e impedância do instrumento de medida; b) potenciais de difusão em eletródios de Ling-Gerard. • Informações que se podem obter: a) Valores do potencial; b) Potenciais de diluição e permeabilidades (Hodgkin e Horowicz); c) valores das correntes (plano de fase). Eletrofisiologia 2. Fixação de Voltagem (g=f(C, V) • Fluxo de corrente através de membranas celulares: a) pela bicamada, b) por transportadores e c) por canais. • Fluxo de corrente por canais: correntes microscópicas e macroscópicas. Canais são estocásticos: Ii=NPi. • Técnicas: a) voltage clamp clássico, b) patch clamp. Limites de medida. • Informações de correntes macroscópicas: a) valores de corrente e de condutância; b) cinéticas das condutâncias; c) processos que modulam os canais; d) Farmacologia dos canais. • Informações de correntes microscópicas (análise estocástica): condutância do canal (seletividade); b) tempo de residência e constantes de velocidade. A. C. Cassola 7
Eletrofisiologia A. C. Cassola 8
Análise Eletrofisiológica 1. Fixação de corrente - Medida da diferença de potencial elétrico. Registros extracelulares de oscilações elétricas. Registros intracelulares de diferenças de potencial estacionárias e de oscilações. • Limites de medida. Conversor de impedância e amplificadores • Erros: a) resistência dos eletródios e impedância do instrumento de medida; b) potenciais de difusão em eletródios de Ling-Gerard. • Informações que se podem obter: a) Valores do potencial; b) Potenciais de diluição e permeabilidades (Hodgkin e Horowicz); c) valores das correntes (plano de fase). Eletrofisiologia 2. Fixação de Voltagem (g=f(C, V) • Fluxo de corrente através de membranas celulares: a) pela bicamada, b) por transportadores e c) por canais. • Fluxo de corrente por canais: correntes microscópicas e macroscópicas. Canais são estocásticos: Ii=NPi. • Técnicas: a) voltage clamp clássico, b) patch clamp. Limites de medida. • Informações de correntes macroscópicas: a) valores de corrente e de condutância; b) cinéticas das condutâncias; c) processos que modulam os canais; d) Farmacologia dos canais. • Informações de correntes microscópicas (análise estocástica): condutância do canal (seletividade); b) tempo de residência e constantes de velocidade. A. C. Cassola 9
Resistência de entrada do equipamento Eletrofisiologia A. C. Cassola 10
Amplificadores Operacionais Eletrofisiologia A. C. Cassola 11
Amplificadores operacionais Amplificador operacional Voltage clamp Seguidor Eletrofisiologia Conversor corrente-voltagem A. C. Cassola 12
Análise Eletrofisiológica 1. Fixação de corrente - Medida da diferença de potencial elétrico. Registros extracelulares de oscilações elétricas. Registros intracelulares de diferenças de potencial estacionárias e de oscilações. • Limites de medida. Conversor de impedância e amplificadores • Erros: a) resistência dos eletródios e impedância do instrumento de medida; b) potenciais de difusão em eletródios de Ling-Gerard. • Informações que se podem obter: a) Valores do potencial; b) Potenciais de diluição e permeabilidades (Hodgkin e Horowicz); c) valores das correntes (plano de fase). Eletrofisiologia 2. Fixação de Voltagem (g=f(C, V) • Fluxo de corrente através de membranas celulares: a) pela bicamada, b) por transportadores e c) por canais. • Fluxo de corrente por canais: correntes microscópicas e macroscópicas. Canais são estocásticos: Ii=NPi. • Técnicas: a) voltage clamp clássico, b) patch clamp. Limites de medida. • Informações de correntes macroscópicas: a) valores de corrente e de condutância; b) cinéticas das condutâncias; c) processos que modulam os canais; d) Farmacologia dos canais. • Informações de correntes microscópicas (análise estocástica): condutância do canal (seletividade); b) tempo de residência e constantes de velocidade. A. C. Cassola 13
Eletrofisiologia A. C. Cassola 14
Análise Eletrofisiológica 1. Fixação de corrente - Medida da diferença de potencial elétrico. Registros extracelulares de oscilações elétricas. Registros intracelulares de diferenças de potencial estacionárias e de oscilações. • Limites de medida. Conversor de impedância e amplificadores • Erros: a) resistência dos eletródios e impedância do instrumento de medida; b) potenciais de difusão em eletródios de Ling-Gerard. • Informações que se podem obter: a) Valores do potencial; b) Potenciais de diluição e permeabilidades (Hodgkin e Horowicz); c) valores das correntes (plano de fase). Eletrofisiologia 2. Fixação de Voltagem (g=f(C, V) • Fluxo de corrente através de membranas celulares: a) pela bicamada, b) por transportadores e c) por canais. • Fluxo de corrente por canais: correntes microscópicas e macroscópicas. Canais são estocásticos: Ii=NPi. • Técnicas: a) voltage clamp clássico, b) patch clamp. Limites de medida. • Informações de correntes macroscópicas: a) valores de corrente e de condutância; b) cinéticas das condutâncias; c) processos que modulam os canais; d) Farmacologia dos canais. • Informações de correntes microscópicas (análise estocástica): condutância do canal (seletividade); b) tempo de residência e constantes de velocidade. A. C. Cassola 15
Fixação de voltagem Vm i Vc 10 mm Eletrofisiologia A. C. Cassola 16
Eletrofisiologia A. C. Cassola 17
Eletrodifusão Eletrofisiologia A. C. Cassola 18
Eletrofisiologia A. C. Cassola 19
Prêmio Nobel de 1963 Alan LLoyd Hodgkin Andrew Fielding Huxley 1914 -1998 1917 - John Carew Eccles 1903 -1997 Eletrofisiologia A. C. Cassola 20
“Patch clamping” 10 mm Eletrofisiologia A. C. Cassola 21
Eletrofisiologia A. C. Cassola 22
“Patch clamp: Configurações Eletrofisiologia A. C. Cassola 23
Eletrofisiologia A. C. Cassola 24
Era “patch clamp” Prêmio Nobel de 1991 Erwin Neher, 1944 - Eletrofisiologia Sakmann e Neher 1981 Hodgkin, Huxley 1952 1902 Bernstein 1780 Galvani B. Sakmann, 1942 - A. C. Cassola 25
