Die verschiedenen Schnittstellen eines Computers und ihre Verwendung Von Philipp Barth
Inhalt • • • 1. Parallele & Serielle Schnittstelle 2. PS/2 3. USB & Firewire 4. SCSI & (E)IDE 5. AGP, PCI & ISA
Parallele Schnittstelle 1. Parallele & Serielle 2. PS/2 3. USB & Firewire 4. SCSI & (E)DIE 5. AGP, PCI & ISA • 25 Poliger Anschluss • Paralle Datenübertragung (8 Bit gleichzeitig) • fest zugewiesener IRQ (7 & 5)
Serielle Schnittstelle 1. Parallele & Serielle 2. PS/2 3. USB & Firewire 4. SCSI & (E)DIE 5. AGP, PCI & ISA • 9 bzw. 25 poliger Stecker bei dem aber nur 9 belegt sind • Immer 1 Bit hintereinander • Fest zugewiesener IRQ( 3 & 4)

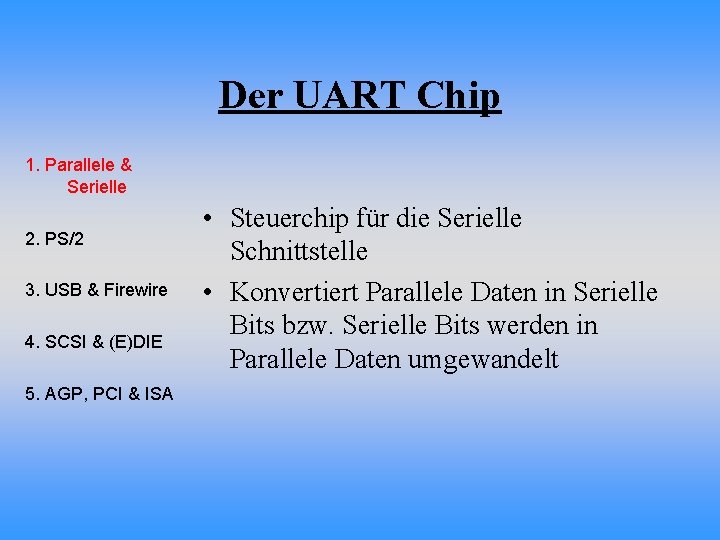

Der UART Chip 1. Parallele & Serielle 2. PS/2 3. USB & Firewire 4. SCSI & (E)DIE 5. AGP, PCI & ISA • Steuerchip für die Serielle Schnittstelle • Konvertiert Parallele Daten in Serielle Bits bzw. Serielle Bits werden in Parallele Daten umgewandelt
PS/2 1. Parallele & Serielle 2. PS/2 3. USB & Firewire 4. SCSI & (E)DIE 5. AGP, PCI & ISA • Standard Schnittstelle für Maus und Tastatur. • Beide haben einen festen IRQ
Universal Serial Bus (USB) 1. Parallele & Serielle 2. PS/2 3. USB & Firewire 4. SCSI & (E)DIE 5. AGP, PCI & ISA • Bis zu 12 Mbit/s • Max. 127 Geräte • Trotz der vielen Geräte wird nur ein IRQ belegt • USB wird über den USB Hostcontroller gesteuert
Firewire (IEEE 1394) 1. Parallele & Serielle 2. PS/2 3. USB & Firewire 4. SCSI & (E)DIE 5. AGP, PCI & ISA • Bis zu 400 Mbit/s • Bis zu 63 Geräte • Soll bis zu 3, 2 Gbit/s und max. 100 m Kabellänge unterstützen

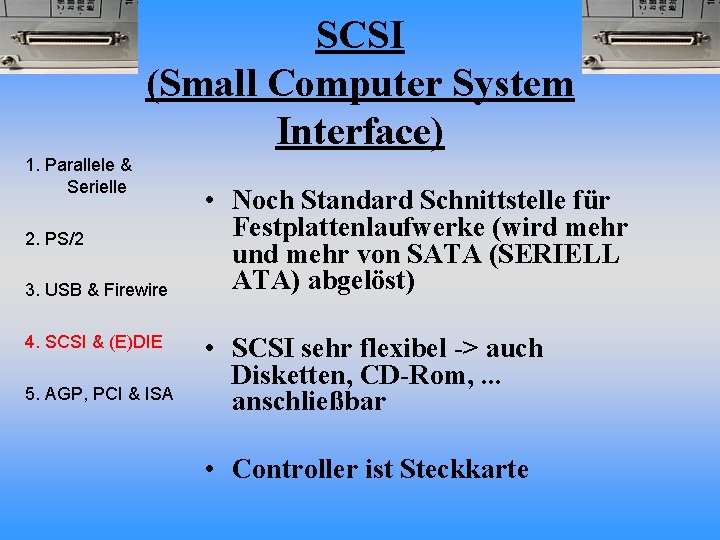

SCSI (Small Computer System Interface) 1. Parallele & Serielle 2. PS/2 3. USB & Firewire 4. SCSI & (E)DIE 5. AGP, PCI & ISA • Noch Standard Schnittstelle für Festplattenlaufwerke (wird mehr und mehr von SATA (SERIELL ATA) abgelöst) • SCSI sehr flexibel -> auch Disketten, CD-Rom, . . . anschließbar • Controller ist Steckkarte
(E)IDE (Integrated Device Electronics) 1. Parallele & Serielle 2. PS/2 3. USB & Firewire 4. SCSI & (E)IDE 5. AGP, PCI & ISA • Ehemalige Standard Schnittstelle für Festplattenlaufwerke • Controller in Festplatte integriert
AGP (Accelerated Graphics Port) 1. Parallele & Serielle 2. PS/2 3. USB & Firewire 4. SCSI & (E)DIE 5. AGP, PCI & ISA • • 32 Bit Bus 66 MHz Taktfrequenz Mehr als 1 Gbyte/s (bei 4 x) Steckplatz speziell für Grafikkarten
1. Parallele & Serielle PCI (Peripheral Component Interconnect) 2. PS/2 3. USB & Firewire 4. SCSI & (E)DIE 5. AGP, PCI & ISA • 32 oder 64 Bit Bus • 132 Mbyte/s • Standard Steckplatz für alle Erweiterungskarten
ISA (Industry Standard Architecture) 1. Parallele & Serielle 2. PS/2 3. USB & Firewire 4. SCSI & (E)DIE 5. AGP, PCI & ISA • 8 oder 16 Bit Bus • Max. 10 Mbyte/s • Alter Standardsteckplatz für alle alten Erweiterungskarten
