Die Technische Versuchs und Forschungsanstalt Doz Dr techn
- Slides: 21
Die Technische Versuchs- und Forschungsanstalt Doz. Dr. techn Stefan L. Burtscher Techn. Geschäftsführer Dr. Gernot Wagner Abteilungsleiter Zerstörende Werkstoff-, Betriebsfestigkeits- und Seilprüfung 31. 10. 2020

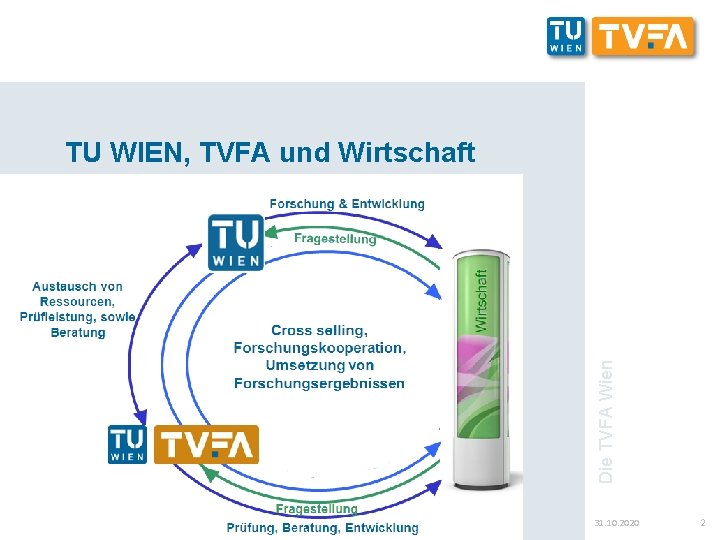

Die TVFA Wien TU WIEN, TVFA und Wirtschaft 31. 10. 2020 2
One Stop Shop – alles aus einer Hand! Produkteinsatz Forschung & Entwicklung Material-, Bauteil- und Dauerschwingprüfung Chem. Analysen Start Zulassung, CE Kennzeichen Z-Stelle … ab ca. Q 4 2013 Bewertung im Betrieb Zf. P: MT, PT, UT, VT, Magnetind. Seilprüfung Die TVFA Wien Entwicklung & Prüfung Markteinführung Produktionskontrolle Konformitätsprüfungen Zerstörende Prüfungen für neue Anwendungen Training & Zertifizierungskurse Gutachten, Beratung 31. 10. 2020 3
Zerstörungsfreie Prüfungen Bauteilprüfung und Abnahme § Angewendete Verfahren: Eindringprüfung, Magnetpulverprüfung, Ultraschallprüfung, Röntgenprüfung, Visuelle Prüfung § Projekte: haupts. Wasserkraftanlagen, Riesenrad, Stahlbauteile im Wasser- und Brückenbau, weltweit tätig Die TVFA Wien § Prüfen von Maschinenkomponenten und Stahlbauteilen auf innere und äußere Fehler (seit 1935) 31. 10. 2020 4
Zerstörungsfreie Prüfung Magnetinduktive Seilprüfung § Durch Forschung und Entwicklung eigener Prüfgeräte hat die TVFA eine Führungsrolle § Projekte: Wir prüfen ca. 60% aller österreichischen Seilbahnanlagen, sowie Kabelkrane und Brückenseile weltweit. Die TVFA Wien § Prüfen von Seilen auf innere (Drahtbruch) und äußere Fehler (z. B. Blitzschlag) 31. 10. 2020 5

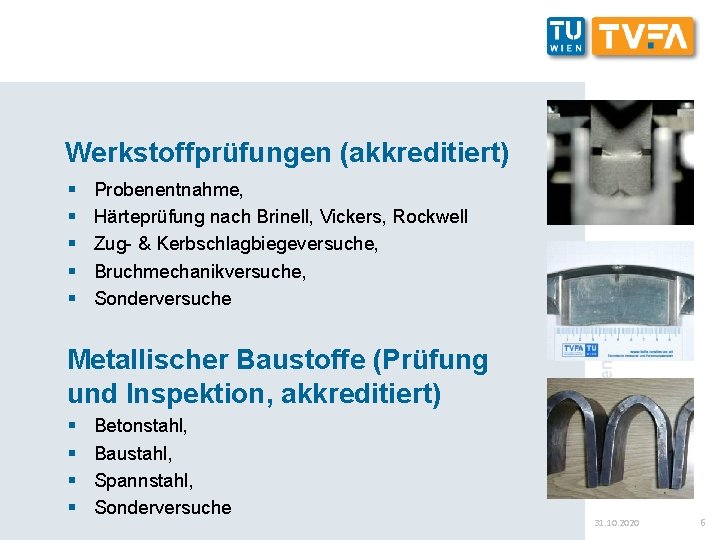

Werkstoffprüfungen (akkreditiert) Probenentnahme, Härteprüfung nach Brinell, Vickers, Rockwell Zug- & Kerbschlagbiegeversuche, Bruchmechanikversuche, Sonderversuche Metallischer Baustoffe (Prüfung und Inspektion, akkreditiert) § § Betonstahl, Baustahl, Spannstahl, Sonderversuche Die TVFA Wien § § § 31. 10. 2020 6
Bauteilprüfungen § Komplexe Belastungen, die kraft- oder verformungsgesteuert bis zum Versagen des Bauteils aufgebracht werden können § Beratung und Versuchsplanung § Projekte: in nahezu allen maschinenbaulichen Bereichen (Seile, Anlagenbau, Ölbohrtechnik, Bautechnik, Fahrzeugtechnik, Seilbahntechnik, Eisenbahnbau, …) Die TVFA Wien § Belastungsprüfungen an Bauteilen und Baukonstruktionen mit großen Abmessungen und hohen Lasten 31. 10. 2020 7
Dauerschwingprüfung § Dauerschwingprüfungen an Werkstoffproben zur Bestimmung der Wöhlerlinie oder Teilen davon § Unterstützung bei der Planung und Auswahl der Versuche § Projekte: in nahezu allen maschinenbaulichen Bereichen (Seile, Anlagenbau, Ölbohrtechnik, Bautechnik, Fahrzeugtechnik, Seilbahntechnik, Eisenbahnbau, …) Die TVFA Wien § Dauerschwingprüfungen an Bauteilen mit großen Abmessungen und komplexen Beanspruchungen 31. 10. 2020 8
§ Metallographische Prüfverfahren § Fraktographie § Analyse mit mobilem Emissionsspektrometer, z. B. Zusammensetzung von Stahl § Röntgenfluoreszenzanalyse, Verbrennungsanalyse (O, N, C, S) § Chemische Analyse von Baustoffen, speziell Beton und Mauerwerk § Bauphysikalische Untersuchungen, Blower Door, Schallmessung, Akustik, Feuchtigkeitsmessungen Die TVFA Wien Materialgefüge, Materialanalytik, Schadensanalyse & -prävention 31. 10. 2020 9
§ Bestimmen von Beanspruchungen (Lastkollektive für Laborversuche), Experimentelle Betriebsfestigkeitsanalyse, Überprüfung von Rechenmodellen § Umfangreiches Equipment und Erfahrung in der Durchführung von Messungen vor Ort § Projekte: Seilbahnbau, Fahrzeuge, Rohrleitungen, Brückenabspannstangen, Tunnel, Langzeitverhalten von Bauteilen, … Die TVFA Wien Messtechnik Monitoring 31. 10. 2020 10
§ § § Bruchmechanische Untersuchungen Schweißtechnische Beratung und Prüfung Forschung & Entwicklung (anwendungsorientiert) Numerische Simulation Korrosionsuntersuchung und -prüfung Beratung, Schadensanalyse, Schadensprävention, Sanierungskonzepte, Expertisen, Gutachten Die TVFA Wien Expert Sevices 31. 10. 2020 11
Akademie QM Coach: Zertifizierungskurs (mit Systemcert) QM Berater: Zertifizierungskurs (mit Systemcert) QM Manager: Zertifizierungskurs (mit Systemcert) Zertifizierungskurs Schimmelsanierung: mit mehreren Experten, Zertifizierung durch Austria Standards; Eröffnung BMVIT 10/2010, 3 Kurse pro Jahr geplant § Zertifizierungskurs Luftdichtheitsprüfung (Blower Door): mit mehreren Experten, Zertif. durch Austria Standards; seit 10/2010 § Zerstörungsfreie Werkstoffprüfung (Zf. P – Level 3): Zertifizierungskurse im Rahmen der ARGE QS 3 Die TVFA Wien § § 31. 10. 2020 12
Projekte – Dauerschwingprüfung (1) Projektinhalt/Aufgabenstellung: Durchführung von Dauerschwingversuchen zur Ermittlung einer Wöhlerlinie bis 10 Mio. Lastwechseln. Es handelte sich dabei um eine Neuentwicklung eines Buntmetallwerkstoffes. Angewandte Methoden/Prüfeinrichtungen: • • Dauerschwingversuche gemäß DIN 50100 im akkreditierten Bereich Hochfrequenz-Resonanzpulsator 20 k. N Servohydraulische Prüfmaschine 40 k. N Thermoelement Typ K Draht Branche/Bearbeitungszeitraum: • Forschung & Entwicklung / 2011 -11 13
Projekte – Dauerschwingprüfung (2) Projektinhalt/Aufgabenstellung: Die TVFA wurde beauftragt einen Dauerschwingversuch und Dehnungsmessungen an einer Gehängestange gemäß EN 13796 -3 durchzuführen. Die Prüfung erfolgte in 2 Belastungsstufen mit jeweils 5 Mio. Lastwechseln. Angewandte Methoden/Prüfeinrichtungen: • • • Dauerschwingversuch gemäß EN 13796 -3 und Dehnungsmessung zur Ermittlung örtlicher Spannungen gemäß AA-E 004 (TVFA) im akkreditierten Bereich TVFA – Kolbenpulsator Losenhausen mit Kraftaufnehmer Prüffrequenz 5 Hz Branche/Bearbeitungszeitraum: • Maschinenbau / 2011 -09 14

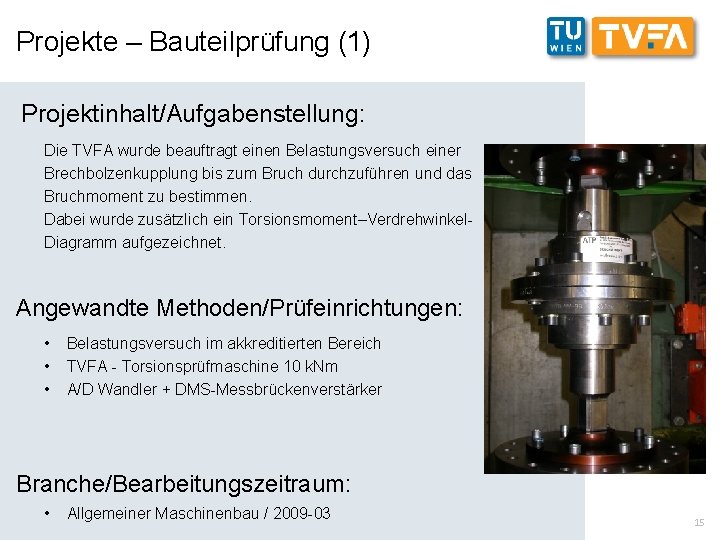

Projekte – Bauteilprüfung (1) Projektinhalt/Aufgabenstellung: Die TVFA wurde beauftragt einen Belastungsversuch einer Brechbolzenkupplung bis zum Bruch durchzuführen und das Bruchmoment zu bestimmen. Dabei wurde zusätzlich ein Torsionsmoment–Verdrehwinkel. Diagramm aufgezeichnet. Angewandte Methoden/Prüfeinrichtungen: • • • Belastungsversuch im akkreditierten Bereich TVFA - Torsionsprüfmaschine 10 k. Nm A/D Wandler + DMS-Messbrückenverstärker Branche/Bearbeitungszeitraum: • Allgemeiner Maschinenbau / 2009 -03 15
Projekte–Materialcharakterisierung (1) Projektinhalt/Aufgabenstellung: Bestimmung von Werkstoffkennlinien bei Schienenunterlagsplatten. Dabei wurde entsprechend der Prüfnorm F 50 -025 der Druck über die abnehmende Materialdicke aufgezeichnet. Angewandte Methoden/Prüfeinrichtungen: • • • Prüfung gemäß Norm F 50 -025 Ortsfeste Bahnanlagen - Schienenunterlagsplatten aus Gummi Hydraulische Prüfmaschine 350 k. N Entspr. Messtechnik (A/D Wandler + Messverstärker + Wegaufnehmer) Branche/Bearbeitungszeitraum: • Eisenbahnwesen / 2011 -12 18
Projekte – Faserverbundwerkstoffe (1) Projektinhalt/Aufgabenstellung: Torsionsversuch an CFK-Halbachsen • Belastung der Kohlefaserverbund-Halbachsen bis Bruch • Detektion von Faserbrüchen über akustische Emission (AE) • Torsionsmoment–Verdrehwinkel-Diagramm mit Akustischen Emissionen Angewandte Methoden/Prüfeinrichtungen: • • • Belastungsversuch im akkreditierten Bereich 10 k. Nm MAN Torsionsprüfmaschine IEPE-Beschleunigungsaufnehmer + Messverstärker und A/D Wandler Branche: • • • Motorsport Leichtbau Faserverbundwerkstoffe 19
Projekte – Bruchmechanik (1) Projektinhalt/Aufgabenstellung: Bruchmechanische Untersuchung der Neuentwicklung eines Pipeline-Werkstoffes. Es wurde dabei ein Ermüdungsriss an der nach ISO 12135 gefertigten Probe in einem HF-Pulsator erzeugt, die Ausweitung gemessen und damit die Bruchzähigkeit und die Rissfortschrittsrate ermittelt. Angewandte Methoden/Prüfeinrichtungen: • • Prüfung gemäß ISO 12135 Kompakt-Zugprobe - CT (compact tension) HF-Pulsator 100 k. N Entspr. Messtechnik (A/D Wandler + Messverstärker + Wegaufnehmer) Branche/Bearbeitungszeitraum: • Anlagenbau / 2010 -09 20

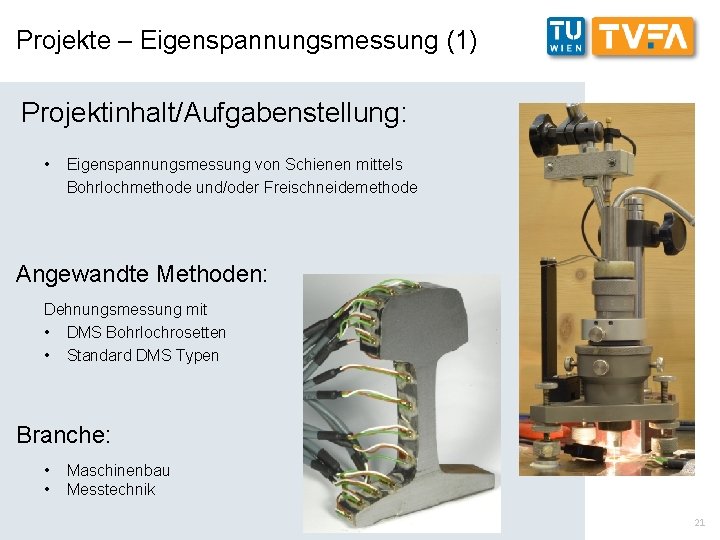

Projekte – Eigenspannungsmessung (1) Projektinhalt/Aufgabenstellung: • Eigenspannungsmessung von Schienen mittels Bohrlochmethode und/oder Freischneidemethode Angewandte Methoden: Dehnungsmessung mit • DMS Bohrlochrosetten • Standard DMS Typen Branche: • • Maschinenbau Messtechnik 21
Projekte – Schadensanalyse (1) Projektinhalt/Aufgabenstellung: Schadensuntersuchung zur Klärung des plötzlichen Versagens eines PKW-Fahrwerkteiles. Das Ziel dabei war es Schlüsse hinsichtlich einer möglichen mechanischen Überlastung des Bauteils und/oder eventuellen Fertigungs- oder Materialfehler ziehen zu können. Angewandte Methoden: • • • Untersuchung der Bruchflächen (Fraktographie) • Visuelle Befundung • Rasterelektronenmikroskopische Analyse (REM) • Metallografische Analyse des Bruchflächengefüges Ermittlung der chemischen Zusammensetzung mittels EDXAnalyseeinheit im Zuge der REM-Untersuchung Zusammenführende Beurteilung und Gutachtenverfassung Branche/Bearbeitungszeitraum: • Automobilindustrie / 2012 -11 22
Technische Versuchsund Forschungsanstalt Gmb. H Dr. Gernot Wagner Abteilungsleiter Abteilung Zerstörende Werkstoff-, Betriebsfestigkeits- und Seilprüfung Tel: +43 664 60 588 6416 E-Mail: gernot. wagner@tvfa. tuwien. ac. at Internet: www. tvfa. tuwien. ac. at EN ISO/IEC 17025, 17020 www. tvfa. tuwien. ac. at Doz. Dr. Stefan L. Burtscher Geschäftsführer Tel: +43 664 60 588 6401, E-Mail: stefan. burtscher@tvfa. tuwien. ac. at
