Die neue Endgerte Generation Open Scape Desk Phone

Die neue Endgeräte Generation Open. Scape Desk Phone CP… 21. März 2016

Open. Scape Desk Phone CPxxx • 3 neue Modelle • Neues Design; eine Farbe • Neue Bedienoberfläche • Mit Open. Stage vergleichbare • Telefonie Funktion • Security • Netzwerk Funktionalität • Akustik • Circuit Integration • Interoperabilität • Energieeffizienz Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. 2

Das richtige Modell für Ihren Arbeitsplatz Whatever you want – whatever you like Open. Scape Desk Phone CP 400 Open. Scape Desk Phone CP 200 Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. Open. Scape Desk Phone CP 600 3

Moderne intuitive neue Bedienoberfläche Circuit Integration Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. 4

Interoperabilität Wireless Schnittstellen Funktionalität • “Klassisches ” Bluetooth 2. 1 BR/EDR • Bluetooth Secure Simple Pairing über NFC zur Vereinfachung des Pairing Prozesses • Bluetooth Low Energy 4. 1 • Audio Gateway Szenario Anschluss von Bluetooth Headsets und Freisprecheinrichtungen • NFC (Near Field Communication) • Freisprech Szenario Endgerät agiert als Freisprecheinrichtung für mobile Endgeräte (zukünftig). • Wideband audio über Bluetooth • Näherungserkennung / Proximity detection • Endgerät incl. der persönlichen Daten sperren/entsperren • Bluetooth LE Beacon mit Eddystone. TM Support Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. 5

Deployment • SIP SW ist immer vorinstalliert • Wenn HFA zur Verfügung steht, wird es keine eigene Bestellnummer dafür geben • Plug & Play / automatisches SW deployment über DLI / DLS Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. 6

Open. Scape Desk Phone CP 200 • Graphisches zweizeiliges Display (192*48 Pixel), monochrom • Signalisierungs LED (rot/grün/gelb) • 4 frei programmierbare Funktionstasten mit LED (rot/grün/gelb) Vorbelegung: Anrufliste, Kontakte, Umleitung, Wahlwiederholung • 5 feste Funktionstasten, 3 mit LED (rot oder grün) Halten, Übergabe, Konferenz, Einstellungen, Nachrichten • 4 -Wege Navigator, plus OK-Taste • 3 Audio Funktionstasten (Mute/Lautsprecher/Headset) mit LED • Lautstärke +/ • Lauthören / Freisprechen (Vollduplex) • Headset Schnittstelle (DHSG/EHS) • 10/100 Base-T Ethernet Switch • IEEE 802. 3 af Power over Ethernet, Klasse 1 • Wandmontage Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. 7

Open. Scape Desk Phone CP 200 Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. 8

Open. Scape Desk Phone CP 400 • Schwenkbares graphisches Display, 3, 7" (240*120 Pixel), monochrom • LED Hintergrundbeleuchtung (weiß) • Signalisierungs LED (rot/grün/gelb) • 4 Kontext sensitive Soft Keys mit LED (rot/grün/gelb) • 2 feste Funktionstasten (Menü/Out-of-office) • 16 frei programmierbare Funktionstasten mit LED (rot/grün/gelb) • 4 -Wege Navigator, plus OK-Taste • 3 Audio Funktionstasten (Mute/Lautsprecher/Headset) mit LED • Lautstärke +/ • Lauthören / Freisprechen (Vollduplex) • Headset Schnittstelle (DHSG/EHS) • 10/1000 Base-T Ethernet Switch • IEEE 802. 3 az Energy Efficient Ethernet • IEEE 802. 3 af Power over Ethernet, Klasse 2 • Wandmontage • Key Module 400 optional Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. 9

Open. Scape Desk Phone CP 400 Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. 10

Open. Scape Desk Phone CP 600 • Schwenkbares graphisches Farbdisplay, 4, 3" (480*272 Pixel) • LED Hintergrundbeleuchtung (weiß) • Signalisierungs LED (rot/grün/gelb) • 5 Kontext sensitive Soft Keys mit LED (rot/grün/gelb) • 2 feste Funktionstasten (Menü/Out-of-office) • 4 -Wege Navigator, plus OK-Taste • 3 Audio Funktionstasten (Mute/Lautsprecher/Headset) mit LED • Lautstärke +/ • Lauthören / Freisprechen (Vollduplex) • Headset Schnittstelle (DHSG/EHS) • 10/1000 Base-T Ethernet Switch • IEEE 802. 3 az Energy Efficient Ethernet • IEEE 802. 3 af Power over Ethernet, Klasse 2 • Bluetooth 2. 1 BR/EDR und Bluetooth 4. 1 LE (dual mode device) • NFC; Schnittstelle für SD Karte • Key Module 600 optional; Wandmontage Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. 11

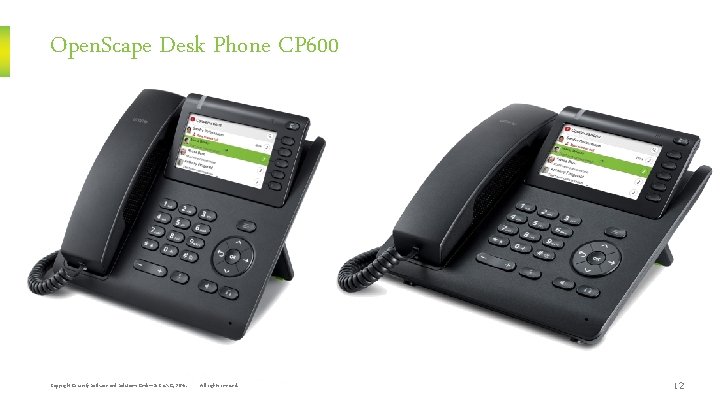

Open. Scape Desk Phone CP 600 Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. 12

Übersicht CP 200 CP 400 CP 600 Display Monochrom 192*48 Pixel 2 Zeilen Monochrom 240*120 Pixel, 3, 7” LED Backlight schwenkbar Farbdisplay TFT 480*272 Pixel, 4, 3” LED Backlight schwenkbar Tasten 8 feste Funktionstasten 4 programmierbare Tasten 4 feste Funktionstasten 4 Soft Keys 16 programmierb. Tasten 4 feste Funktionstasten 5 Soft Keys Ja Ja Ja 10/100 Base-T 10/100/1000 Base-T Bluetooth 2. 1 BR/EDR + BT 4. 1 LE, NFC - - Ja Schnittstelle für SD Karte - - Ja Klasse 1 Klasse 2 IEEE 802. 3 az (Energy Efficient Ethernet) - Ja Ja Optionales Key Modul - Ja, KM 400 (max. 2) Ja, KM 600 (max. 4) Ja Ja Ja Freisprechen und Headset Schnittstelle Ethernet Switch IEEE 802. 3 af Po. E Wandmontage Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. 13

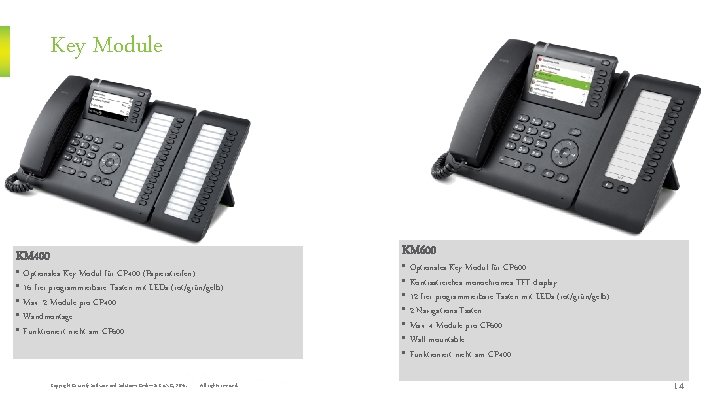

Key Module KM 600 KM 400 • Optionales Key Modul für CP 400 (Papierstreifen) • 16 frei programmierbare Tasten mit LEDs (rot/grün/gelb) • Max. 2 Module pro CP 400 • Wandmontage • Funktioniert nicht am CP 600 Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. • Optionales Key Modul für CP 600 • Kontrastreiches monochromes TFT display • 12 frei programmierbare Tasten mit LEDs (rot/grün/gelb) • 2 Navigations Tasten • Max. 4 Module pro CP 600 • Wall mountable • Funktioniert nicht am CP 400 14

Key Module KM 400 Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. KM 600 15

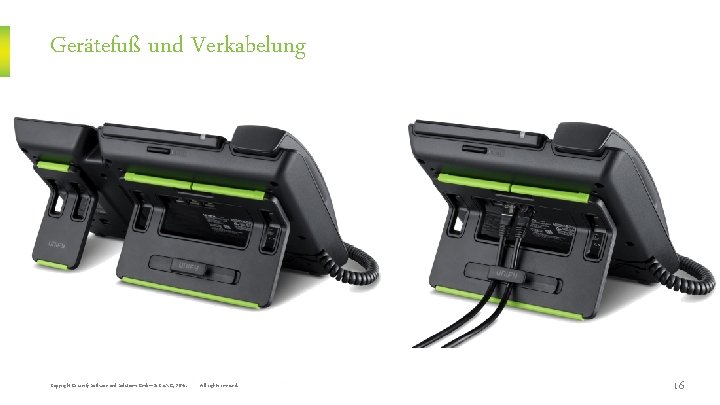

Gerätefuß und Verkabelung Copyright © Unify Software and Solutions Gmb. H & Co. KG, 2016. All rights reserved. 16
