Die nächste Generation der präzisen Leuchtdichteund Farbmessung von Lichtquellen Chroma Meter CS-200
Eine komplette Produktpalette Genauigkeit CS-200 Chroma Meter mit spektralem Sensor CS-1000 A/S/T Spectroradiometer CS-100 A Chroma Meter mit 3 Farb-Filtern Preis Chroma Meter CS-200
CS-200 – Eigenschaften Hohe Genauigkeit: Die spektrale Anpassung sichert eine präzise Einhaltung der CIE Augenempfindlichkeitskurven. Großer Messbereich: 0. 01 to 20, 000 cd/m² Optionales Zubehör: Nahlinsen ND Filter Kalibrierstandards zur Objektmessung Winkelsucher Tragetasche PC Software: Standard Zubehör Optionale Professional Version Portabilität: Kompakt Leicht Batteriebetrieb 3 Messwinkel: 1° , 0. 2° , 0. 1° Kleine Messflächen (0. 1 mm) Funktionalität: Synchronisierte Messungen Wählbare Messgeschwindigkeit USB Verbindung zum PC Großes LCD Display Datenspeicher Breiter Anwendungsbereich: Forschung & Entwicklung Qualitätssicherung Chroma Meter CS-200
CS-200 – Präzise Messergebnisse mit 40 Messzellen Spektrale Empfindlichkeit des CS-200 Sensors Z-Empfindlichkeit Durch Berechnung erzeugt Chroma Meter CS-200

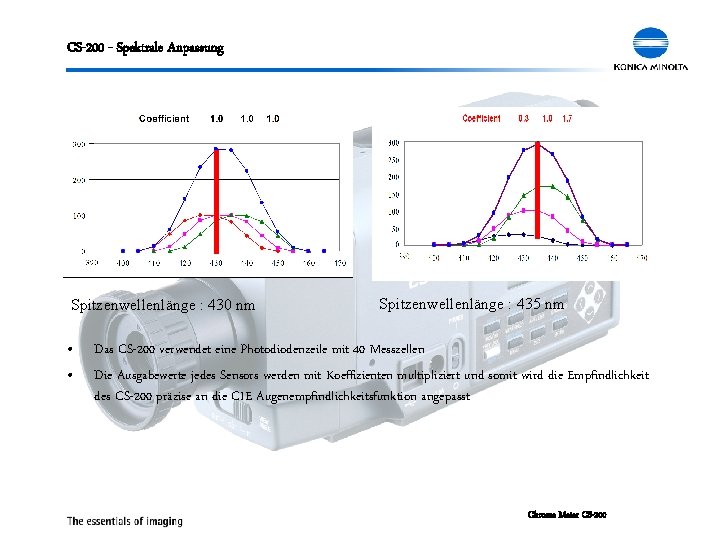

CS-200 - Spektrale Anpassung Spitzenwellenlänge : 430 nm • • Spitzenwellenlänge : 435 nm Das CS-200 verwendet eine Photodiodenzeile mit 40 Messzellen Die Ausgabewerte jedes Sensors werden mit Koeffizienten multipliziert und somit wird die Empfindlichkeit des CS-200 präzise an die CIE Augenempfindlichkeitsfunktion angepasst Chroma Meter CS-200
CS-200 - Spektrale Anpassung ＋ ＝ Zielfunktion Composite sensitivity Kompensationsfaktoren Sensor 1 = 0 Sensor 2 = 0 Sensor 3 = 0 Kompensationsfaktoren Sensor 1 = 0. 7 Sensor 2 = 0 Sensor 3 = 1. 3 Kompensationsfaktoren Sensor 1 = 0. 4 Sensor 2 = 0 Sensor 3 = 1. 6 Chroma Meter CS-200
CS-200 – CIE Augenempfindlichkeitsfunktion • • Durch die spektrale Anpassung werden präzise Messergebnisse und eine ausgezeichnete Geräteübereinstimmung erreicht. CS-200 Spezifikation: – f 1 = 1% (Klasse L ist 2%) Chroma Meter CS-200
Spektrale Empfindlichkeit • • Warum ist die Anpassung an die CIE Vλ Kurve so wichtig? Photometrische Werte sind durch den Bereich definiert, wo sich Strahlung und Vλ Kurve überlappen Z. B. Illuminant A – Der gesamte rote Bereich Z. B. LCD – Der grüne Bereich Chroma Meter CS-200
Spektrale Empfindlichkeit Chroma Meter CS-200
Spektrale Empfindlichkeit – Am Beispiel einer LED Chroma Meter CS-200
Messwert-Vergleich (CS-1000 A – CS-200) Chroma Meter CS-200

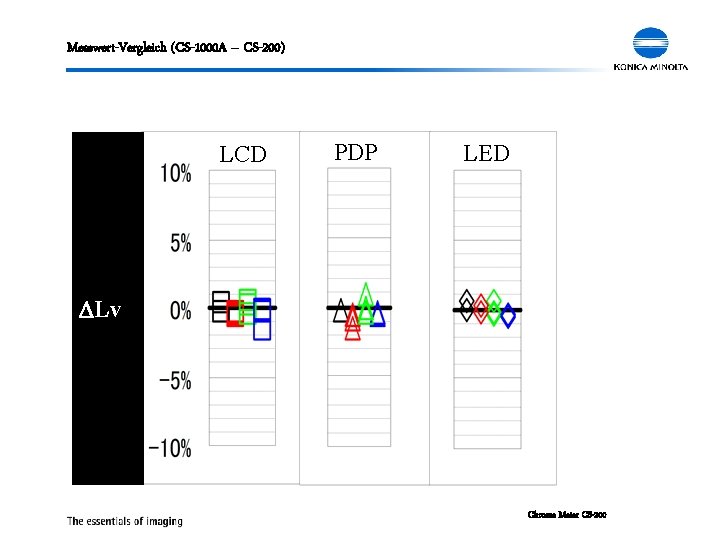

Messwert-Vergleich (CS-1000 A – CS-200) LCD PDP LED DLv Chroma Meter CS-200
Vergleich gegenüber herkömmlich gefilterten Messgeräten Leuchtdichte Herkömmlich gefiltertes Messgerät ■LCD White ■LCD Red ■LCD Green ■LCD Blue ▲PDP White ▲PDP Red ▲PDP Green ▲PDP Blue ◆LED White ◆LED Red ◆LED Green ◆LED Blue CS-200 □LCD White □LCD Red □LCD Green □LCD Blue △PDP White △PDP Red △PDP Green △PDP Blue ◇LED White ◇LED Red ◇LED Green ◇LED Blue Farbort Chroma Meter CS-200
CS-200 – Farbmanagement-Netzwerk • Bedingt durch die absolute Genauigkeit und die ausgezeichnete Geräteübereinstimmung ist es möglich Farbmanagement Netzwerke aufzubauen, ohne auf die sonst üblichen „Standard“ Muster oder Anwenderkalibrierungen der einzelnen Messgeräte zurückgreifen zu müssen. Chroma Meter CS-200

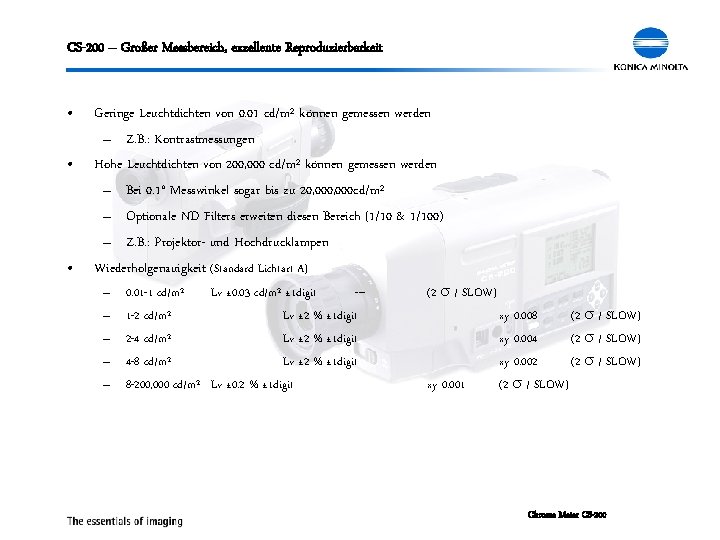

CS-200 – Großer Messbereich, exzellente Reproduzierbarkeit • • • Geringe Leuchtdichten von 0. 01 cd/m² können gemessen werden – Z. B. : Kontrastmessungen Hohe Leuchtdichten von 200, 000 cd/m² können gemessen werden – Bei 0. 1° Messwinkel sogar bis zu 20, 000 cd/m² – Optionale ND Filters erweiten diesen Bereich (1/10 & 1/100) – Z. B. : Projektor- und Hochdrucklampen Wiederholgenauigkeit (Standard Lichtart A) – – – 0. 01 -1 cd/m² Lv ± 0. 03 cd/m² ± 1 digit --1 -2 cd/m² Lv ± 2 % ± 1 digit 2 -4 cd/m² Lv ± 2 % ± 1 digit 4 -8 cd/m² Lv ± 2 % ± 1 digit 8 -200, 000 cd/m² Lv ± 0. 2 % ± 1 digit (2 s / SLOW) xy 0. 001 xy 0. 008 (2 s / SLOW) xy 0. 004 (2 s / SLOW) xy 0. 002 (2 s / SLOW) Chroma Meter CS-200
CS-200 – Wiederholgenauigkeit & Geschwindigkeit Messzeit Integrations-Zeit Wiederhol. Genauigkeit Messbereich Ly xy Super fast 0. 65 sec 300 msec Slow * 2 0. 01 -1 cd/m² ± 0. 03 cd/m² ± 1 digit --- Fast 1. 2 sec 300 msec Slow *2 1 -2 cd/m² ± 2 % ± 1 digit 0. 008 Slow 3. 2 sec 1300 msec 2 -4 cd/m² ± 2 % ± 1 digit 0, 004 Super slow 12. 4 sec 5200 msec Slow / 2 4 -8 cd/m² ± 2 % ± 1 digit 0. 002 Auto 1. 2 sec or 3. 2 sec 300 msec or 1300 msec ---- 8 -200, 000 cd/m² ± 0. 2 % ± 1 digit 0. 001 Manual 1 -60 sec (1 sec step) ---- Messzeit: Zeit für eine Messung (Integrationszeit × 2+Verschluss öffnen/schließen + Berechnung) Integrationszeit: Belichtungszeit des Sensors Auto mode Umschaltlevel: FAST -> SLOW: Unter 20 cd/m² SLOW -> FAST: 40 cd/m² oder mehr Chroma Meter CS-200
CS-200 – Wählbarer Messwinkel • • Die drei eingebauten Messblenden erlauben Messwinkel von 1°, 0. 2° und 0. 1° – Schieber zum schnellen umzuschalten Kleine Messflächen von bis zu 0. 1 mm können vermessen werden – CS-200 • 0. 5 mm – Optionale Nahlinse No. 122 • 0. 3 mm – Optionale Nahlinse No. 107 • 0. 1 mm Chroma Meter CS-200
CS-200 – Messwinkel und Anwendung 1° Messwinkel Mittlere und große Flächen • • LCD, PDP, EL Display Lampen oder Hintergrundbeleuchtung 0. 2° Messwinkel Kleine Flächen • • LED-Anzeigen Armaturen 0. 1° Messwinkel Sehr kleine Flächen oder große Entfernung • • • Pixel von LCD, PDP… Brems Lichter Ampeln Chroma Meter CS-200

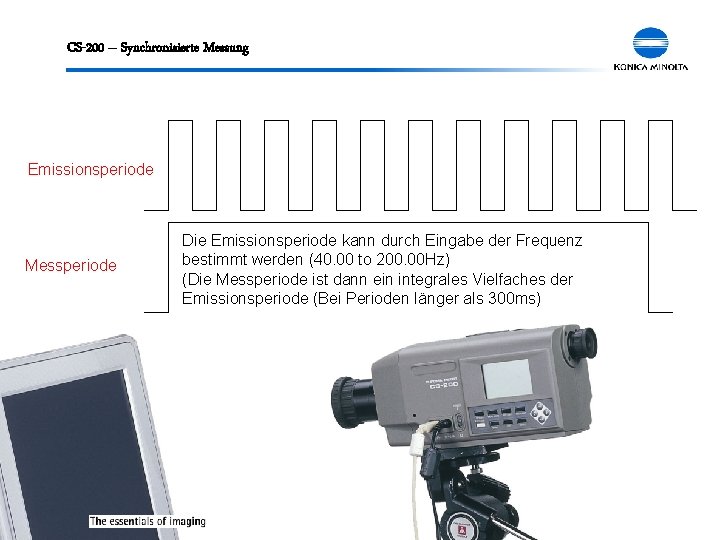

CS-200 – Synchronisierte Messung Emissionsperiode Messperiode Die Emissionsperiode kann durch Eingabe der Frequenz bestimmt werden (40. 00 to 200. 00 Hz) (Die Messperiode ist dann ein integrales Vielfaches der Emissionsperiode (Bei Perioden länger als 300 ms) Chroma Meter CS-200
CS-200 – Objekt-Farb-Messung Bei Verwendung des optionalen Weißkalibrierstandards kann das CS-200 zur Messung der Objekt-Farbe verwendet werden • 2˚ und 10˚ Standard-Beobachter sind wählbar Chroma Meter CS-200
CS-200 – Okular mit Dioptrenausgleich Chroma Meter CS-200
CS-200 – Grosses LCD Display mit Hintergrundbeleuchtung Chroma Meter CS-200
CS-200 – Messwert-Anzeigen Farbsystem • Lv x y • Lv u’ v’ • Lv T ⊿uv • X Y Z • Dominant wavelength Chroma Meter CS-200
CS-200 – Absolut- und Differenzwertanzeige Chroma Meter CS-200
CS-200 – Höchst- und Tiefstwerterechnung Chroma Meter CS-200
CS-200 – Tragbares Messgerät • • Kompakt – 95 mm (B) * 127 mm (H) * 330 mm (L) Handheld Leicht – 1. 8 kg (ohne Batterien) Batteriebetrieb oder mit Netzgerät – 4 herkömmliche Mignon Batterien – Netzgerät gehört zum Lieferumfang Chroma Meter CS-200
CS-200 Anwendungs-Beispiele Displays Flugzeug Cockpit Ampeln Brems Lichter LED Anzeigen Schalttafeln Armaturen Lampen Chroma Meter CS-200
CS-S 10 W Daten-Software (Standard Version) Standardzubehör des CS-200 • • • Sehr Anwenderfreundlich Für R&D und QS Licht- und Objektmessmodus Daten list Box Toleranzen Pass / Fail Funktion Export z. B. : nach Microsoft EXCEL Intervall. und Mittelwertmessung Upload & Download von Bezugswerten Download von Messwerten Anwenderkalibrierung Chroma Meter CS-200
CS-S 10 W Daten-Software (Professional Version) Optionales Zubehör zum CS-200 Zusätzliche Funktionen zu Standard Version: • Zusätzliche Betriebsarten – Kontrast, RGB & Kontrast • Einzel- oder Mehrpunktmessung • Diagramme und Datenliste – Farbtafel (Lv xy, Lv u’v’, L*a*b*), Trendgrafik, Pass/Fail, Uniformity Kontrast • Bild (Muster oder Bezug) • Polygon-Toleranzen • Anpassungsmöglichkeit von Bildschirm und gedruckten Berichten – Vorlagenfunktion Chroma Meter CS-200
Vielen Dank für Ihre Aufmerksamkeit! Als nächstes möchten wir Ihnen die Verwendung von Messgerät und Software vorführen. Chroma Meter CS-200
