Die elektro-magnetische Induktion Der Transformator Der Trafo ist ein ganz wichtiges Bauteil. Als Netzteil steckt er in fast jedem elektronischen Gerät …

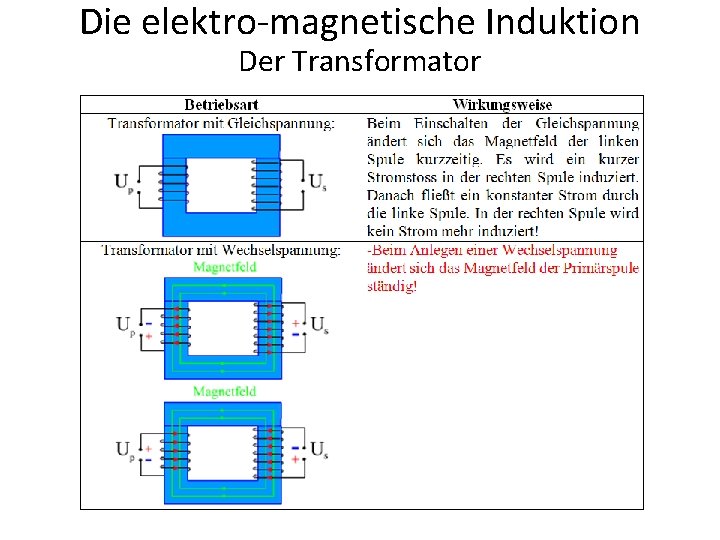

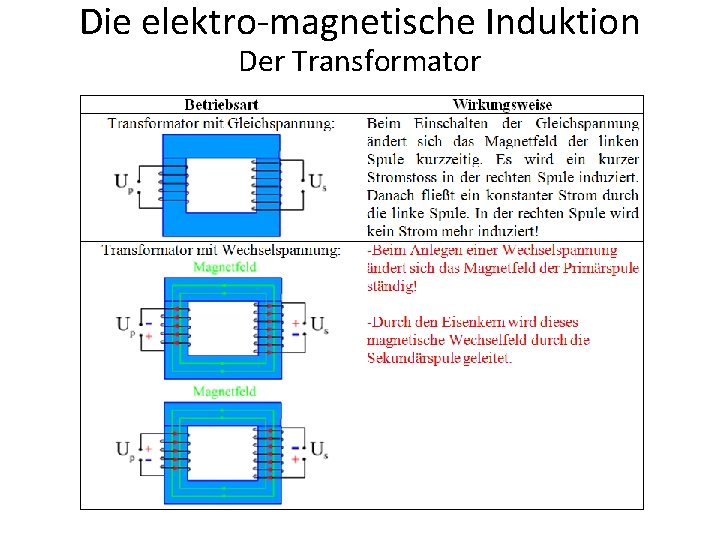

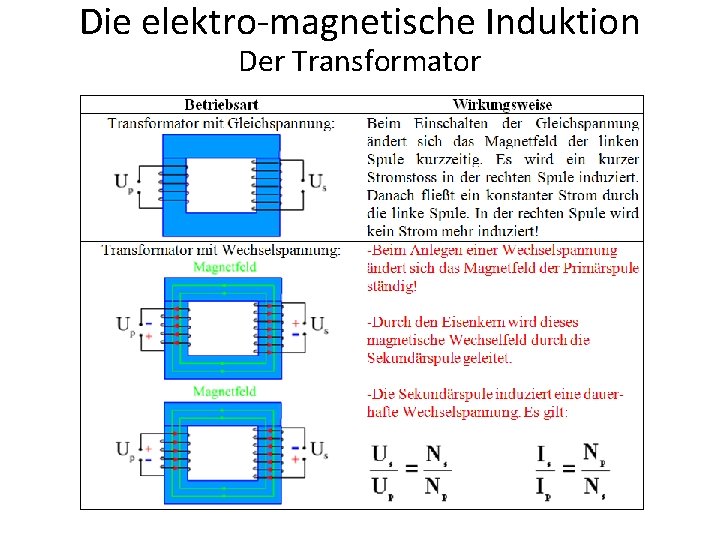

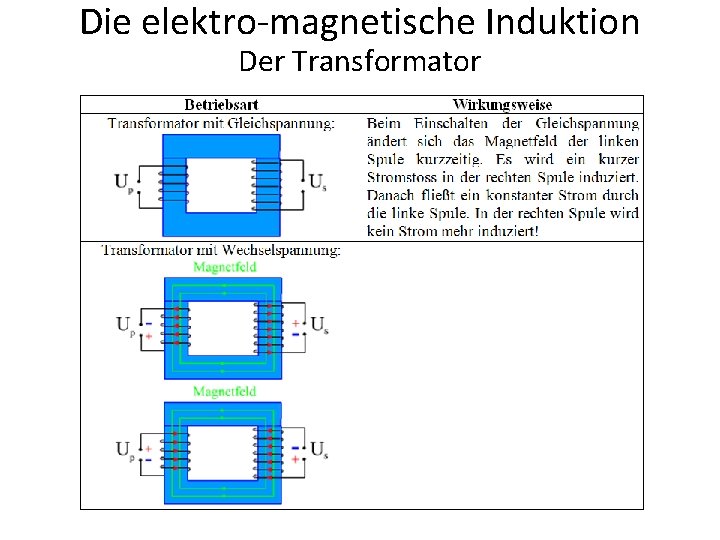

Die elektro-magnetische Induktion Der Transformator Der Trafo von meiner Modelleisenbahn ist also so aufgebaut? ! Der Transformator besteht im Wesentlichen aus zwei Spulen, die auf einem gemeinsamen (geschlossenem) Eisenkern angebracht sind. Die Primärspule wird an eine Spannungsquelle angeschlossen und erzeugt ein Magnetfeld. Die Sekundärspule wird vom Magnetfeld durchsetzt und induziert eine elektrische Spannung. Sekundärspule Primärspule geschlossener Eisenkern
Die elektro-magnetische Induktion Der Transformator
Die elektro-magnetische Induktion Der Transformator
Die elektro-magnetische Induktion Der Transformator
Die elektro-magnetische Induktion Der Transformator
Die elektro-magnetische Induktion Der Transformator
Die elektro-magnetische Induktion Der Transformator
Die elektro-magnetische Induktion Der Transformator

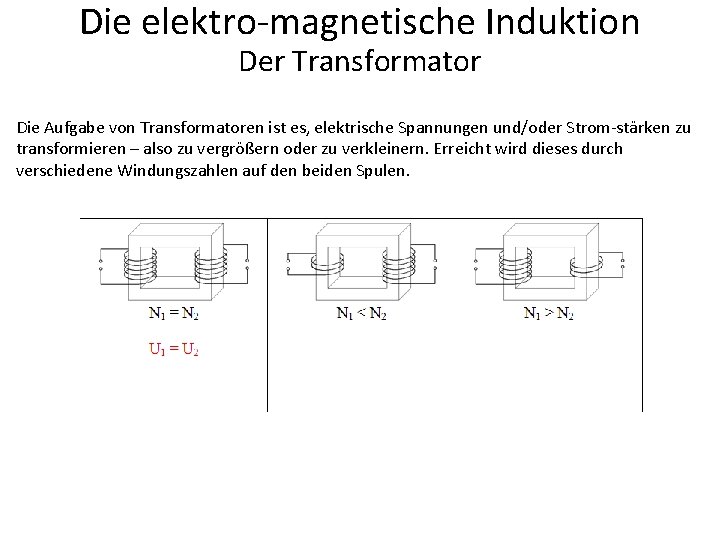

Die elektro-magnetische Induktion Der Transformator Die Aufgabe von Transformatoren ist es, elektrische Spannungen und/oder Strom-stärken zu transformieren – also zu vergrößern oder zu verkleinern. Erreicht wird dieses durch verschiedene Windungszahlen auf den beiden Spulen.

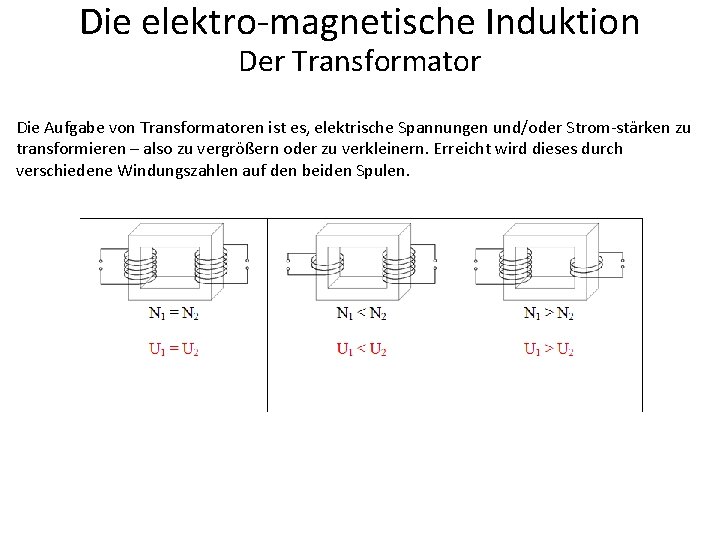

Die elektro-magnetische Induktion Der Transformator Die Aufgabe von Transformatoren ist es, elektrische Spannungen und/oder Strom-stärken zu transformieren – also zu vergrößern oder zu verkleinern. Erreicht wird dieses durch verschiedene Windungszahlen auf den beiden Spulen.
Die elektro-magnetische Induktion Der Transformator Die Aufgabe von Transformatoren ist es, elektrische Spannungen und/oder Strom-stärken zu transformieren – also zu vergrößern oder zu verkleinern. Erreicht wird dieses durch verschiedene Windungszahlen auf den beiden Spulen.
Die elektro-magnetische Induktion Der Transformator Die Aufgabe von Transformatoren ist es, elektrische Spannungen und/oder Strom-stärken zu transformieren – also zu vergrößern oder zu verkleinern. Erreicht wird dieses durch verschiedene Windungszahlen auf den beiden Spulen.

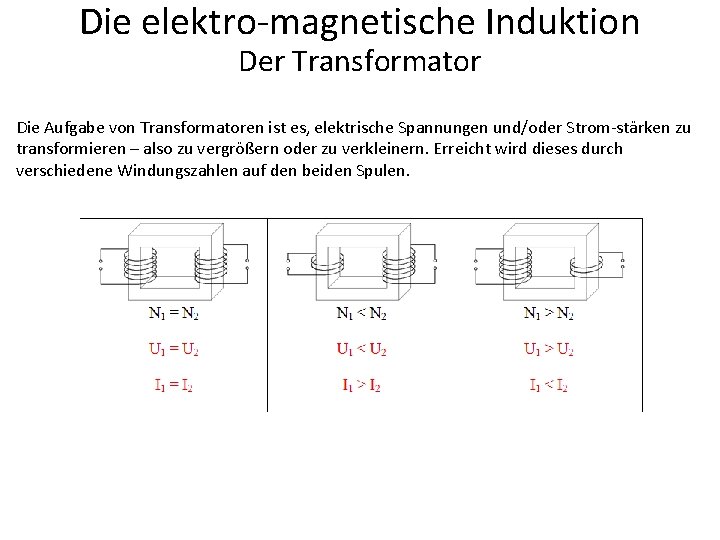

Die elektro-magnetische Induktion Der Transformator Die Aufgabe von Transformatoren ist es, elektrische Spannungen und/oder Strom-stärken zu transformieren – also zu vergrößern oder zu verkleinern. Erreicht wird dieses durch verschiedene Windungszahlen auf den beiden Spulen.
Die elektro-magnetische Induktion Der Transformator Die Aufgabe von Transformatoren ist es, elektrische Spannungen und/oder Strom-stärken zu transformieren – also zu vergrößern oder zu verkleinern. Erreicht wird dieses durch verschiedene Windungszahlen auf den beiden Spulen.
Die elektro-magnetische Induktion Der Transformator Die Aufgabe von Transformatoren ist es, elektrische Spannungen und/oder Strom-stärken zu transformieren – also zu vergrößern oder zu verkleinern. Erreicht wird dieses durch verschiedene Windungszahlen auf den beiden Spulen.

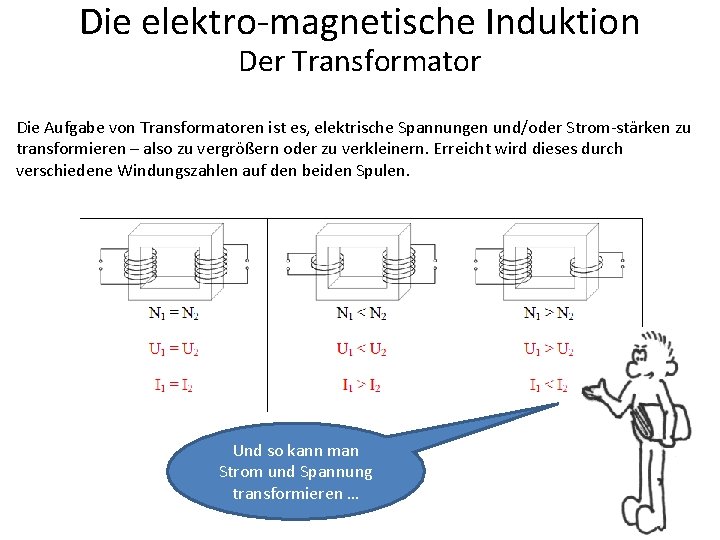

Die elektro-magnetische Induktion Der Transformator Die Aufgabe von Transformatoren ist es, elektrische Spannungen und/oder Strom-stärken zu transformieren – also zu vergrößern oder zu verkleinern. Erreicht wird dieses durch verschiedene Windungszahlen auf den beiden Spulen. Und so kann man Strom und Spannung transformieren …
Die elektro-magnetische Induktion Der Transformator Mit welcher Spannungsart muss der Transformator betrieben werden? geg. : N 1 = 8000 geg. : N 1 = 500 N 2 = 2000 N 2 = 1500 U 1 = 12 V U 1 = 6 V I 1 = 0, 6 A I 2 = 1, 8 A ges. : U 2 in V I 2 in A und m. A I 1 in A und m. A
