Die Dampfmaschine Elvira H Lders Otto von Guericke

Die Dampfmaschine Elvira H. Lüders

Otto von Guericke 1602 -1686 Balancier Kolben Zylinder Ventile Gewicht

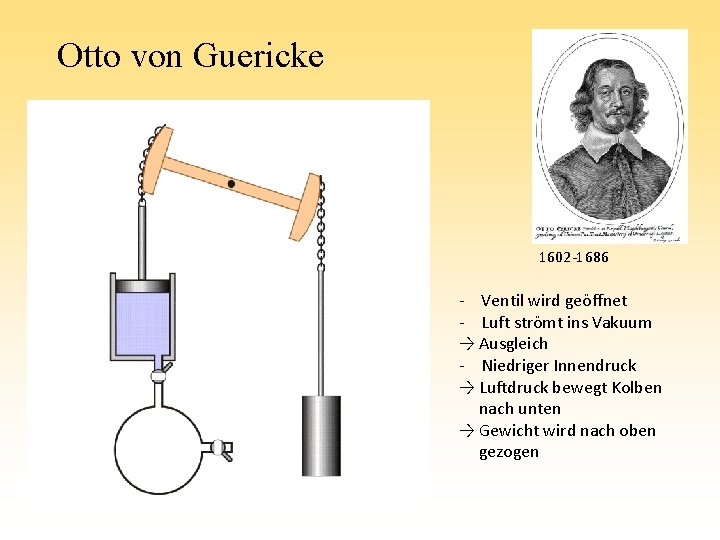

Otto von Guericke 1602 -1686 - Ventil wird geöffnet - Luft strömt ins Vakuum → Ausgleich - Niedriger Innendruck → Luftdruck bewegt Kolben nach unten → Gewicht wird nach oben gezogen

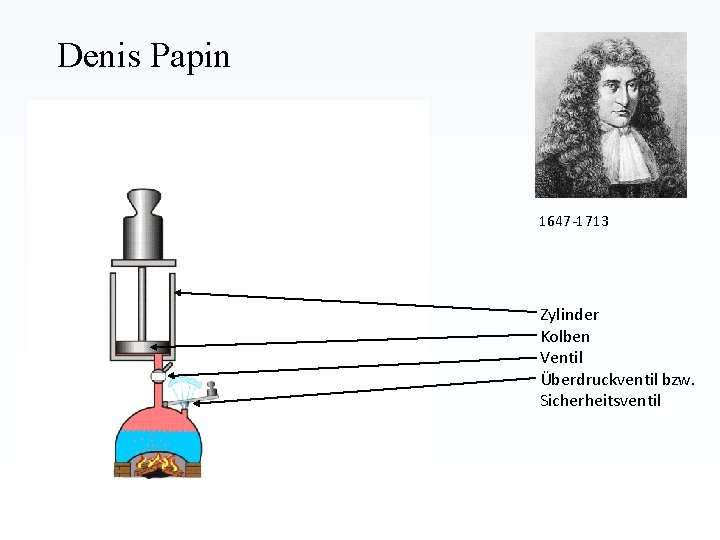

Denis Papin 1647 -1713 Zylinder Kolben Ventil Überdruckventil bzw. Sicherheitsventil

Denis Papin 1647 -1713 → → Wasser wird erhitzt Ventil geschlossen Überdruckventil öffnet Ventil öffnet (ÜDV schließt) Dampf drückt Kolben und Gewicht nach oben

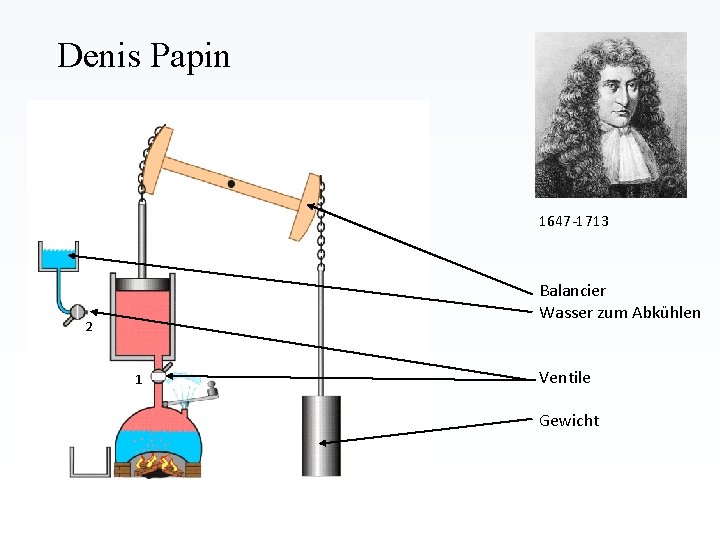

Denis Papin 1647 -1713 Balancier Wasser zum Abkühlen 2 1 Ventile Gewicht

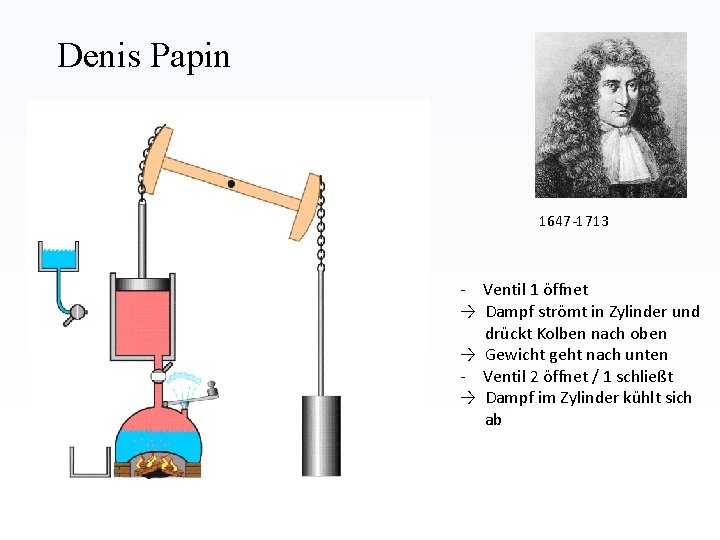

Denis Papin 1647 -1713 - Ventil 1 öffnet → Dampf strömt in Zylinder und drückt Kolben nach oben → Gewicht geht nach unten - Ventil 2 öffnet / 1 schließt → Dampf im Zylinder kühlt sich ab

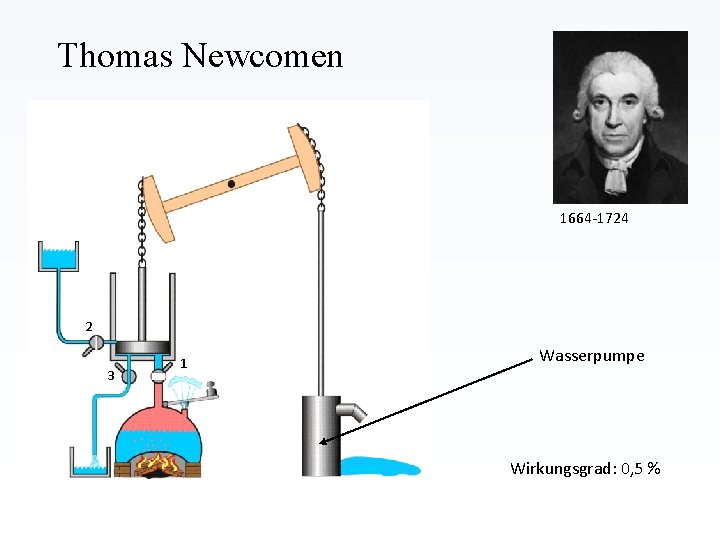

Thomas Newcomen 1664 -1724 2 3 1 Wasserpumpe Wirkungsgrad: 0, 5 %

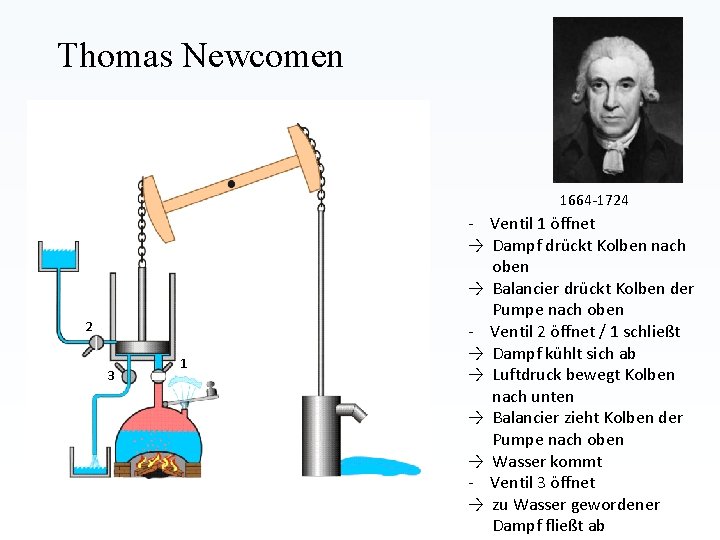

Thomas Newcomen 1664 -1724 2 3 1 - Ventil 1 öffnet → Dampf drückt Kolben nach oben → Balancier drückt Kolben der Pumpe nach oben - Ventil 2 öffnet / 1 schließt → Dampf kühlt sich ab → Luftdruck bewegt Kolben nach unten → Balancier zieht Kolben der Pumpe nach oben → Wasser kommt - Ventil 3 öffnet → zu Wasser gewordener Dampf fließt ab

Thomas Newcomen 1664 -1724

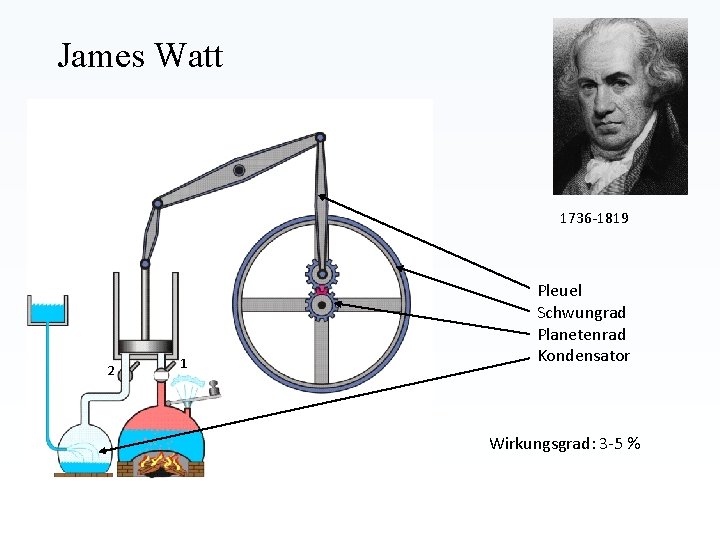

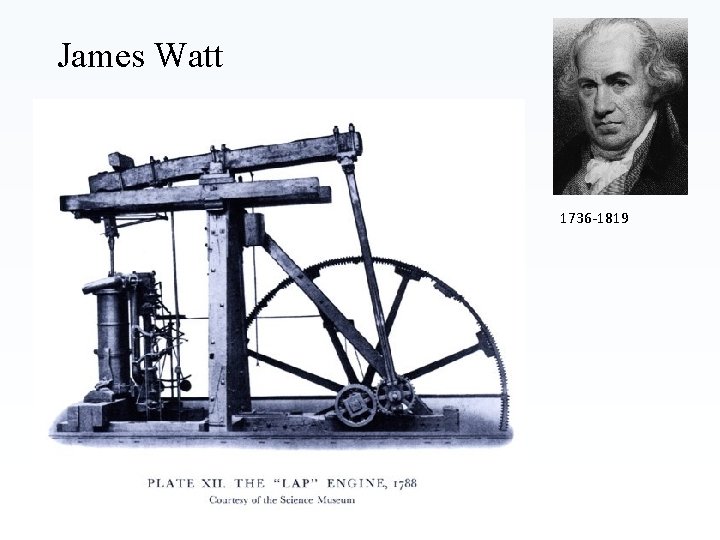

James Watt 1736 -1819 2 1 Pleuel Schwungrad Planetenrad Kondensator Wirkungsgrad: 3 -5 %

James Watt 1736 -1819 2 1

James Watt 1736 -1819 2 1 - Ventil 1 öffnet → Dampf bewegt Kolben nach oben → Balancier bewegt Planeten- bzw. Schwungrad - Ventil 1 schließt / 2 öffnet → Kondensator kühlt Dampf ab → Kolben bewegt sich nach unten → Balancier bewegt Planeten- bzw. Schwungrad weiter

James Watt 1736 -1819

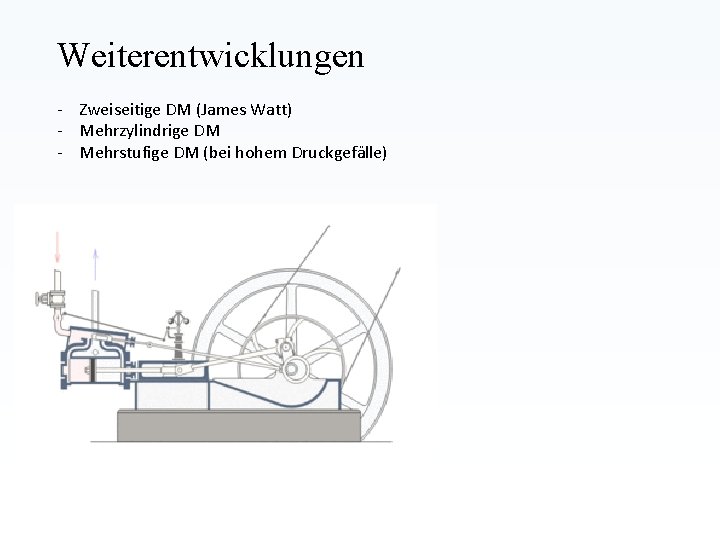

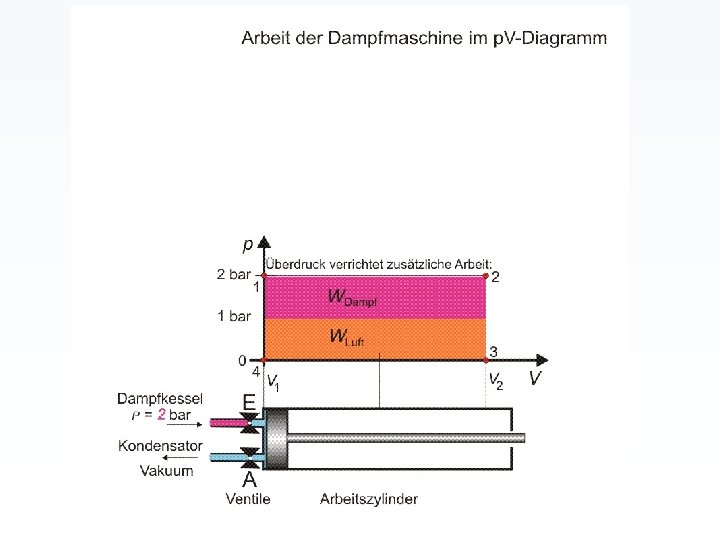

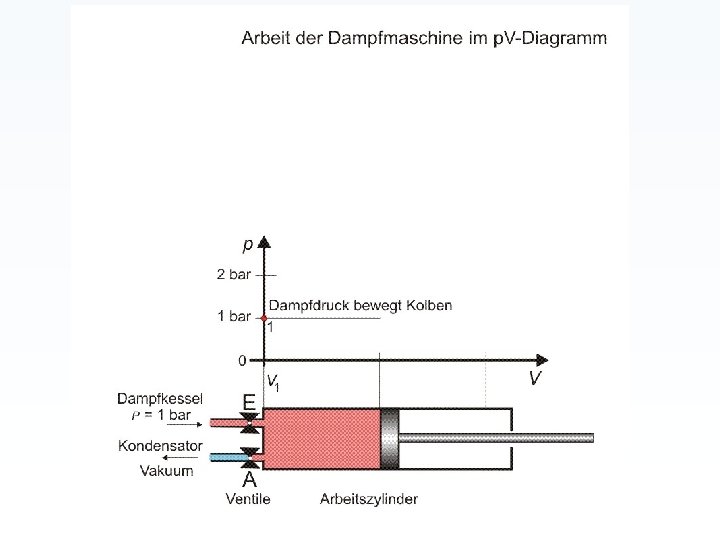

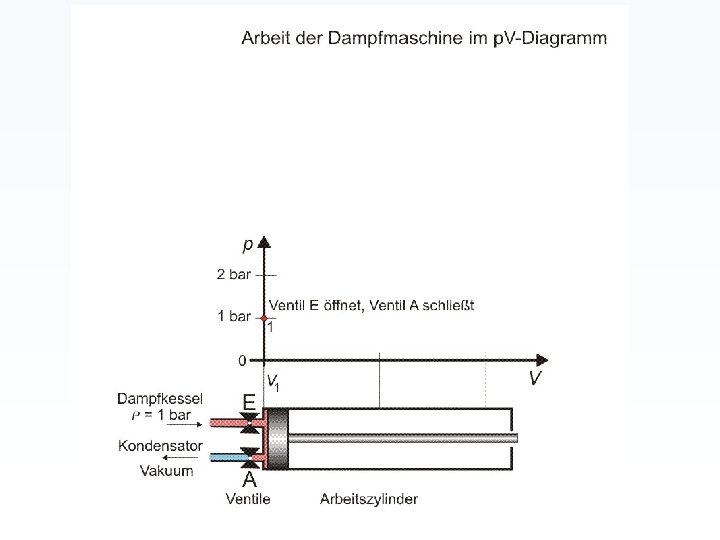

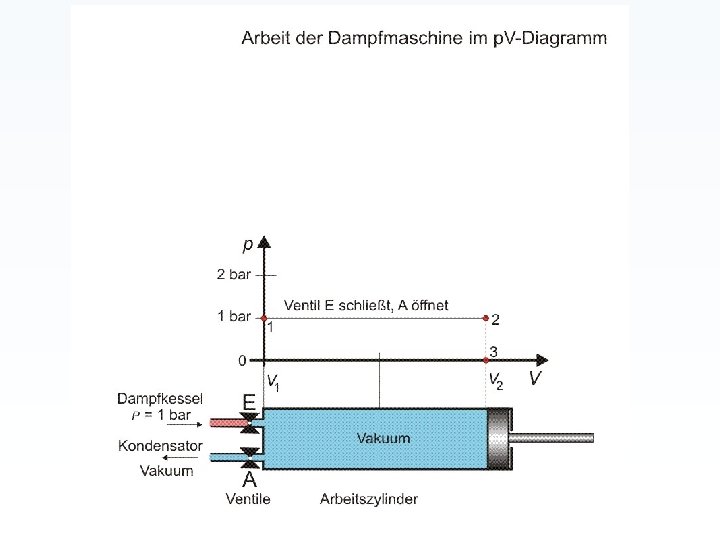

Weiterentwicklungen - Zweiseitige DM (James Watt) - Mehrzylindrige DM - Mehrstufige DM (bei hohem Druckgefälle)

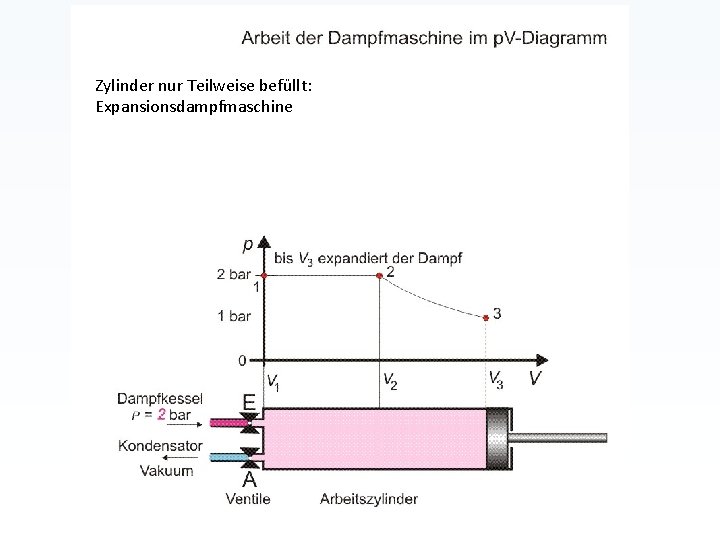

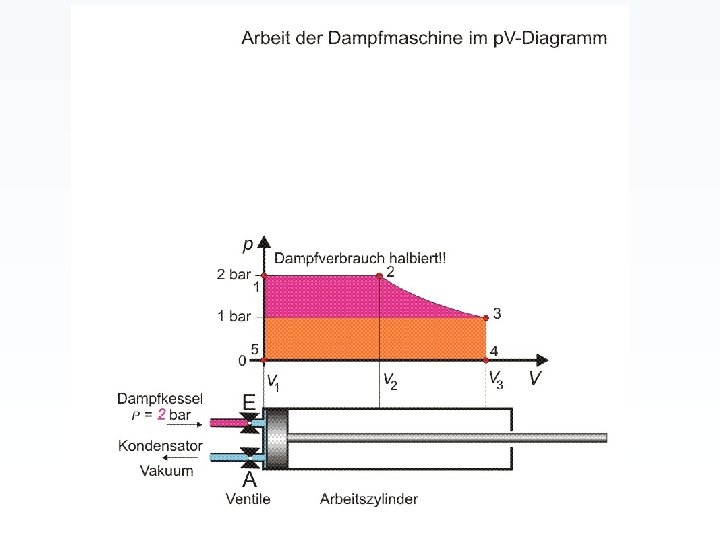

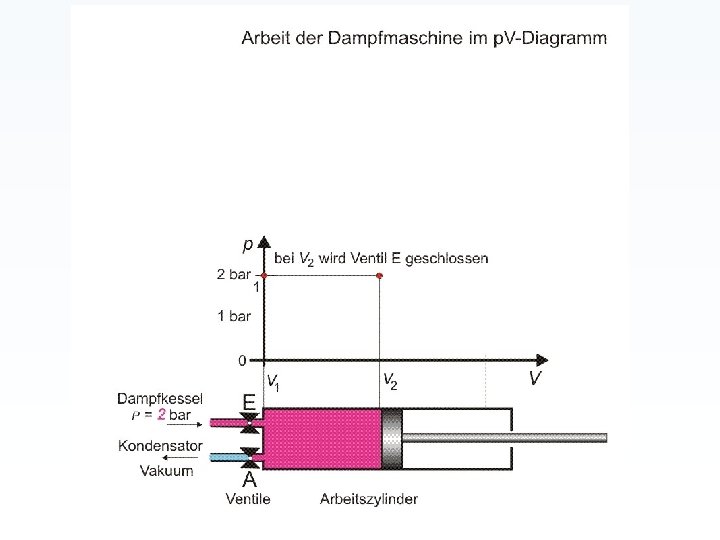

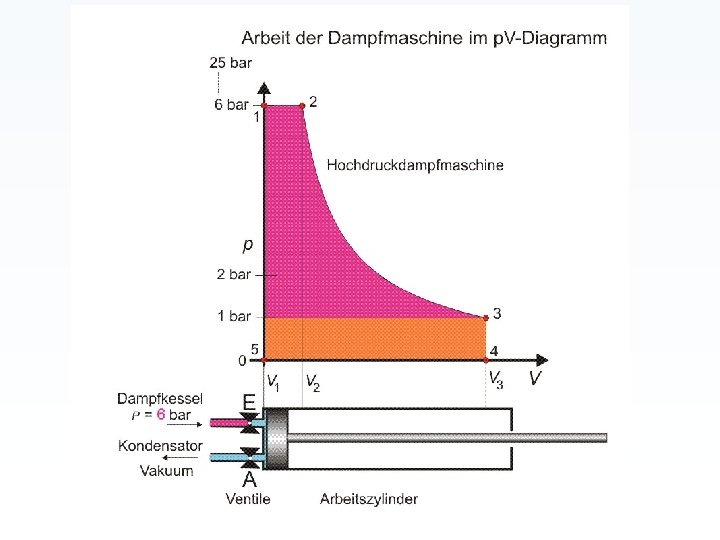

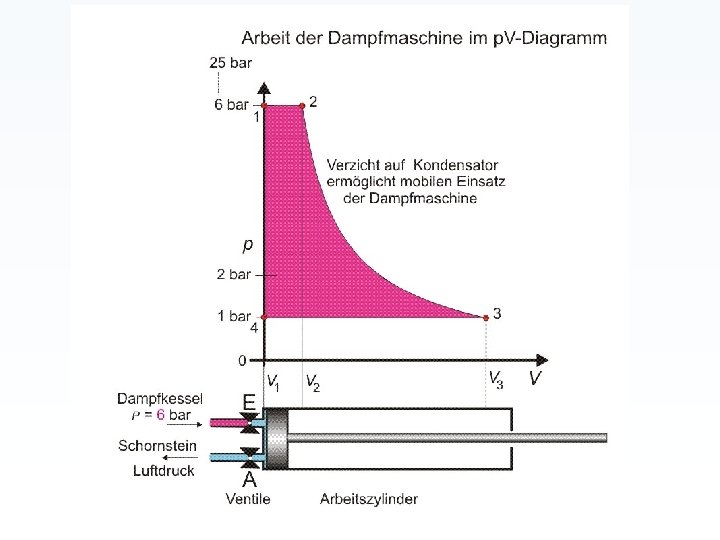

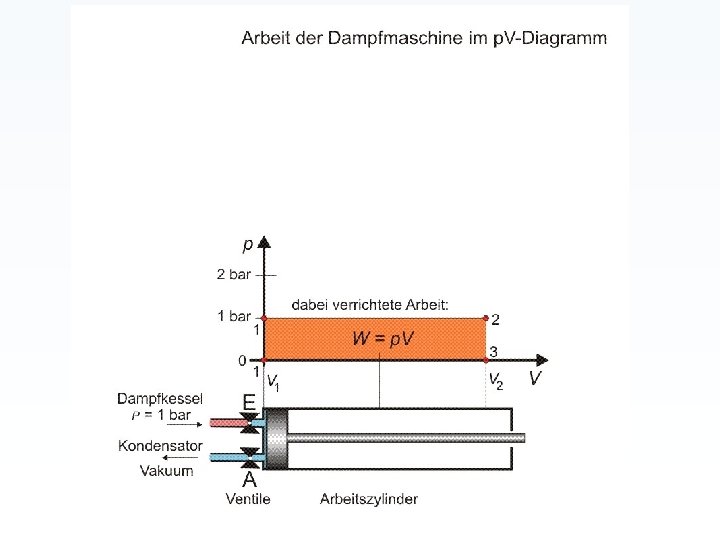

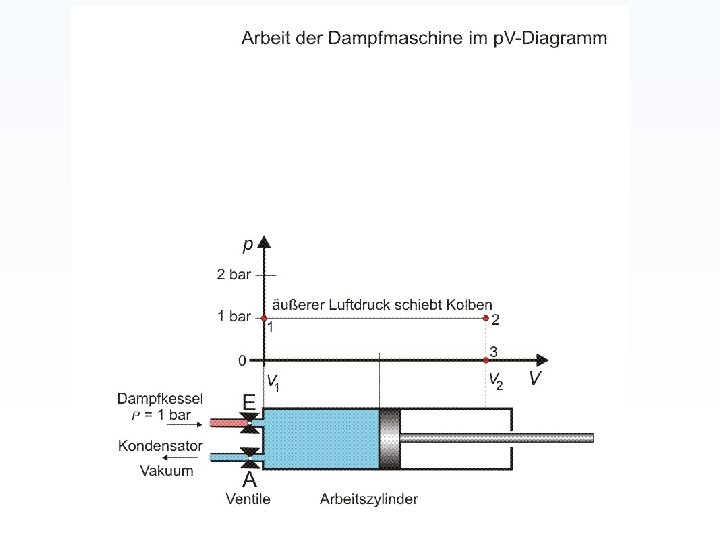

Zylinder nur Teilweise befüllt: Expansionsdampfmaschine

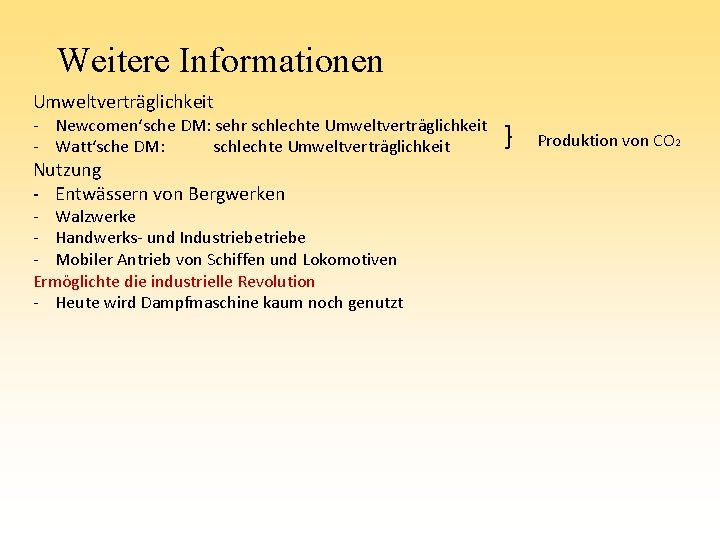

Weitere Informationen Umweltverträglichkeit - Newcomen‘sche DM: sehr schlechte Umweltverträglichkeit - Watt‘sche DM: schlechte Umweltverträglichkeit Nutzung - Entwässern von Bergwerken - Walzwerke - Handwerks- und Industriebe - Mobiler Antrieb von Schiffen und Lokomotiven Ermöglichte die industrielle Revolution - Heute wird Dampfmaschine kaum noch genutzt Produktion von CO 2

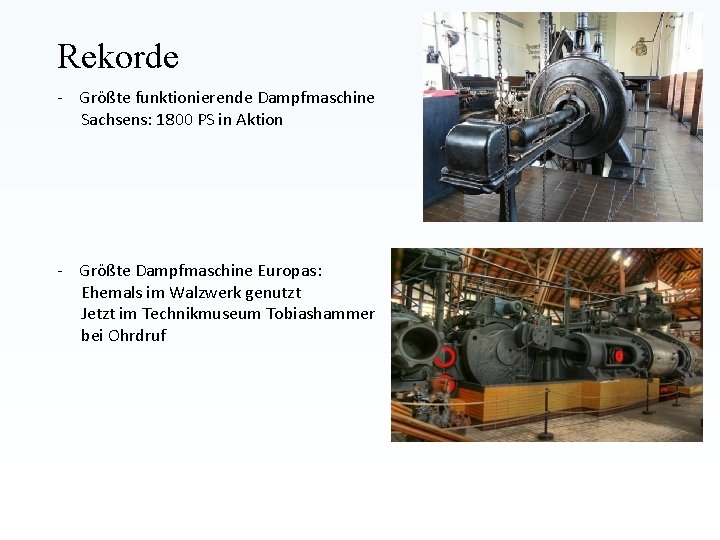

Rekorde - Größte funktionierende Dampfmaschine Sachsens: 1800 PS in Aktion - Größte Dampfmaschine Europas: Ehemals im Walzwerk genutzt Jetzt im Technikmuseum Tobiashammer bei Ohrdruf

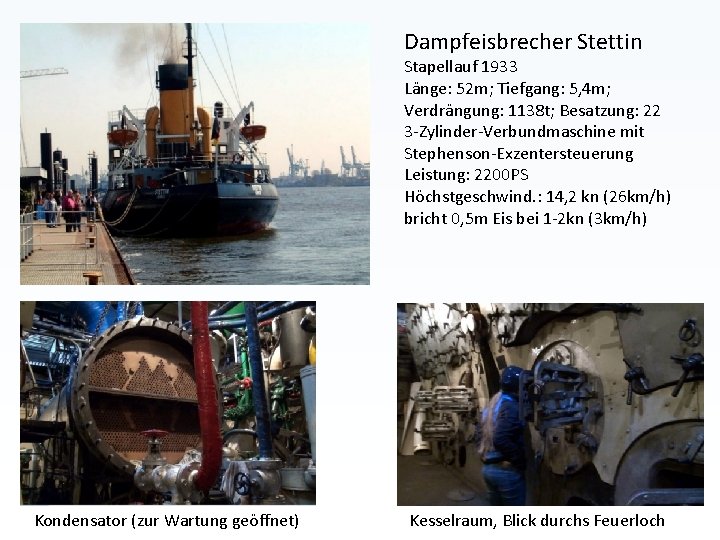

Dampfeisbrecher Stettin Stapellauf 1933 Länge: 52 m; Tiefgang: 5, 4 m; Verdrängung: 1138 t; Besatzung: 22 3 -Zylinder-Verbundmaschine mit Stephenson-Exzentersteuerung Leistung: 2200 PS Höchstgeschwind. : 14, 2 kn (26 km/h) bricht 0, 5 m Eis bei 1 -2 kn (3 km/h) Kondensator (zur Wartung geöffnet) Kesselraum, Blick durchs Feuerloch

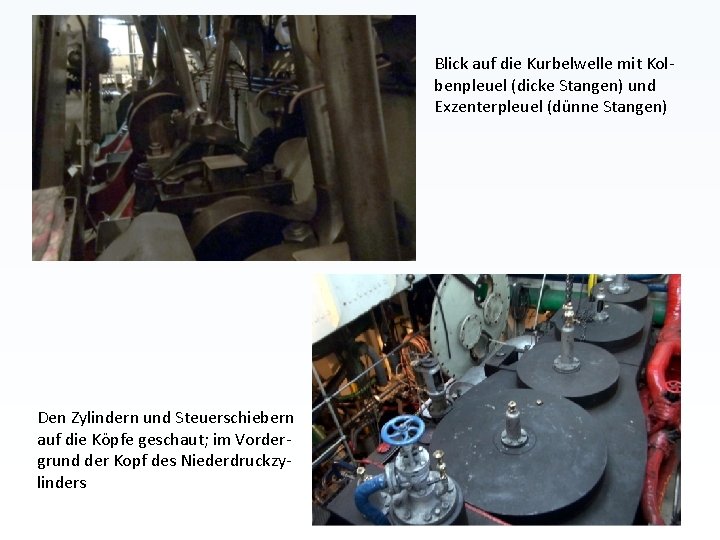

Blick auf die Kurbelwelle mit Kolbenpleuel (dicke Stangen) und Exzenterpleuel (dünne Stangen) Den Zylindern und Steuerschiebern auf die Köpfe geschaut; im Vordergrund der Kopf des Niederdruckzylinders

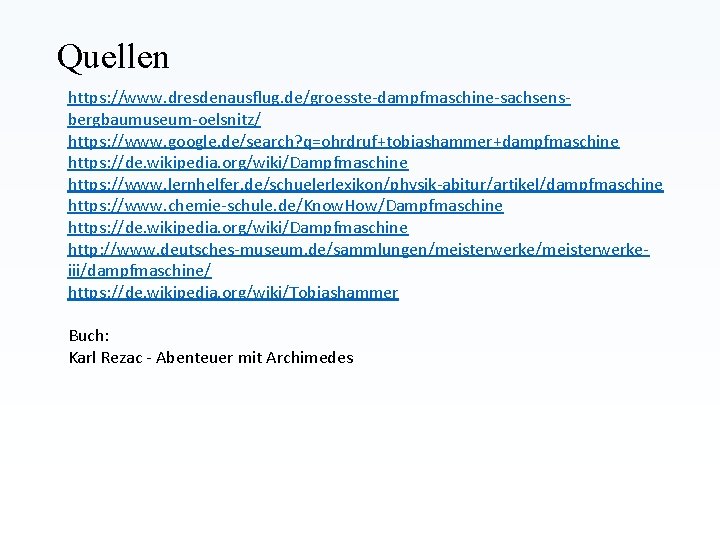

Quellen https: //www. dresdenausflug. de/groesste-dampfmaschine-sachsensbergbaumuseum-oelsnitz/ https: //www. google. de/search? q=ohrdruf+tobiashammer+dampfmaschine https: //de. wikipedia. org/wiki/Dampfmaschine https: //www. lernhelfer. de/schuelerlexikon/physik-abitur/artikel/dampfmaschine https: //www. chemie-schule. de/Know. How/Dampfmaschine https: //de. wikipedia. org/wiki/Dampfmaschine http: //www. deutsches-museum. de/sammlungen/meisterwerkeiii/dampfmaschine/ https: //de. wikipedia. org/wiki/Tobiashammer Buch: Karl Rezac - Abenteuer mit Archimedes
