EL DIBUJO TÉCNICO Y LA TECNOLOGÍA DISEÑAR FABRICAR ¿Crees que se puede obtener toda la información sobre el objeto de la fotografía a partir del dibujo? ¿Qué podemos conocer a partir del dibujo? TECNOLOGÍA

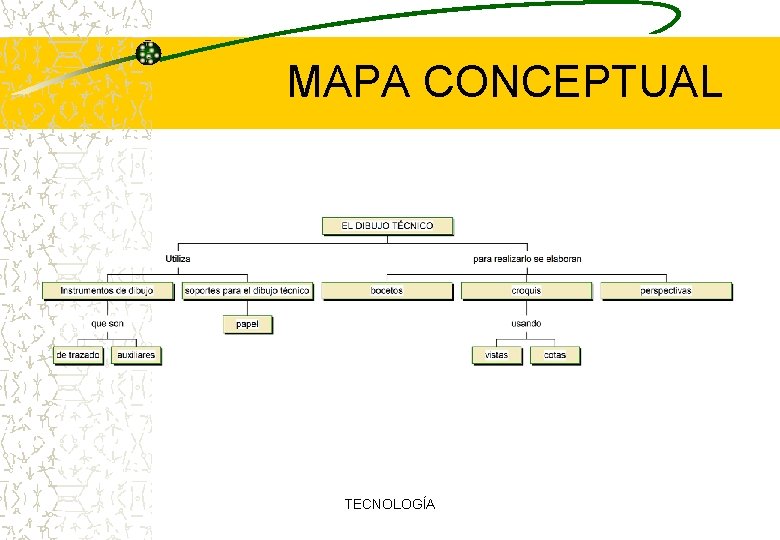

MAPA CONCEPTUAL TECNOLOGÍA

INSTRUMENTOS DE TRAZADO LÁPIZ Y PORTAMINAS. – DIBUJOS SUJETOS A MODIFICACIONES ROTULADORES NORMALIZADOS: estilógrafos – DIBUJOS DEFINITIVOS – GROSORES ESTÁNDAR: 0’ 2 – 0’ 4 – 0’ 8 TECNOLOGÍA

LÁPIZ Y PORTAMINAS Número Dureza Aplicación 1 2 B Muy blando y negro Esbozos sobre cartulinas 2 B Blando y negro Bocetos y escritura sobre papel fino 2 HB Semiblando y negro Realización de croquis 3 F Semiblando Escritura, bocetos y croquis 4 H Semiduro Croquis y dibujos a lápiz 4 2 H Duro Dibujos a lápiz delineados TECNOLOGÍA

ESTILÓGRAFOS UTILIZA EL GROSOR ADECUADO – Líneas gruesas: contorno exterior de las piezas – Líneas finas: ejes de simetría, acotaciones, líneas ocultas, . . . TRAZAR LÍNEAS RECTAS UTILIZANDO LA PARTE DE LA REGLA PREPARADA PARA EL USO DE TINTA, NO LA PARTE BISELADA PARA TRAZAR CURVAS ADAPTAR EL ESTILÓGRAFO A UN COMPÁS: ADAPTADOR UTILIZA SIEMPRE LA TINTA ADECUADA LIMPIA CUIDADOSAMENTE EL ESTILÓGRAFO CUANDO HAYAS ACABADO TU TRABAJO TECNOLOGÍA

INSTRUMENTOS AUXILIARES REGLA GRADUADA COMPÁS TRANSPORTADOR DE ÁNGULOS ESCUADRA Y CARTABÓN TECNOLOGÍA

SOPORTE PARA DIBUJO TÉCNICO: EL PAPEL PROPIEDADES – BLANCO Y DE TEXTURA LIMPIA – COMPACTO Y POCO POROSO – RESISTENTE AL DESGASTE (para poder borrar) – DE FÁCIL IMPRESIÓN (tanto con lápiz como con tinta) GRAMAJE TECNOLOGÍA FORMATOS DE PAPEL

GRAMAJE DE PAPELES MASA DE PAPEL POR UNIDAD DE SUPERFICIE (g/m 2) Tipo Gramaje (g/m 2) Papel de cuaderno 60 - 65 Papel para fotocopias 75 - 80 Papel para croquis 130 - 370 Cartulina de dibujo 150 -175 TECNOLOGÍA

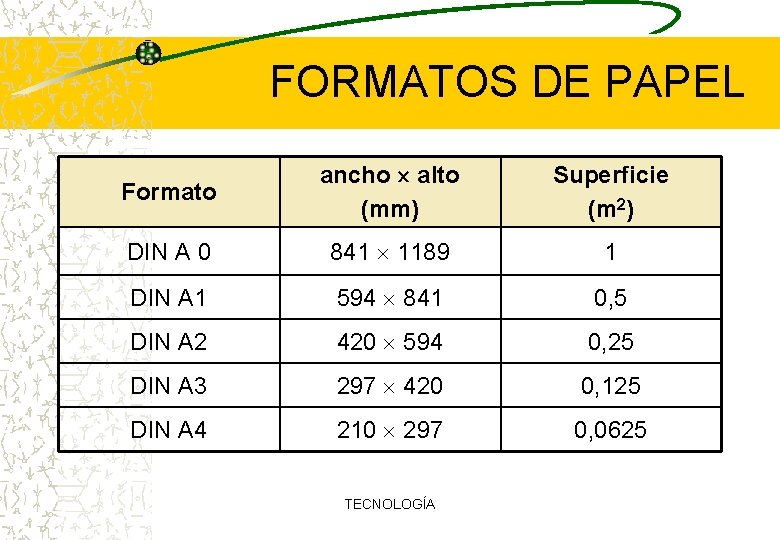

FORMATOS DE PAPEL Formato ancho alto (mm) Superficie (m 2) DIN A 0 841 1189 1 DIN A 1 594 841 0, 5 DIN A 2 420 594 0, 25 DIN A 3 297 420 0, 125 DIN A 4 210 297 0, 0625 TECNOLOGÍA

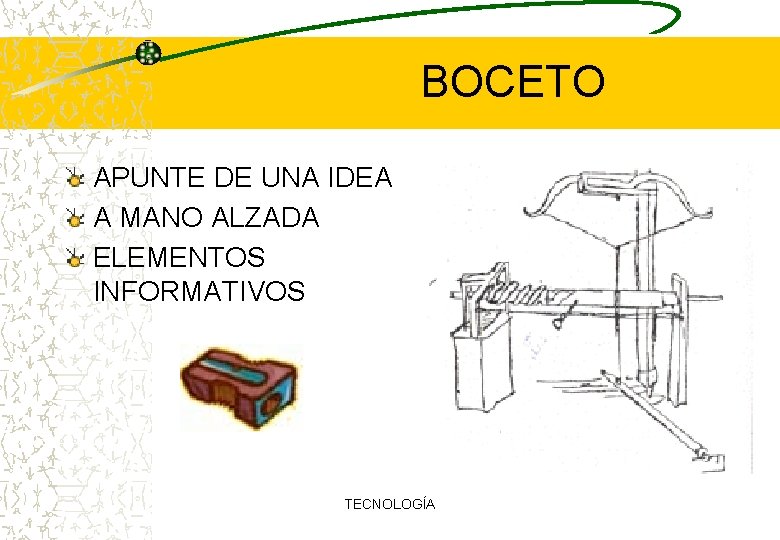

BOCETO APUNTE DE UNA IDEA A MANO ALZADA ELEMENTOS INFORMATIVOS TECNOLOGÍA

Cómo se realiza un BOCETO TECNOLOGÍA

CROQUIS DIBUJO MÁS PRECISO Y POCO PROPENSO A SUFRIR MODIFICACIONES A MANO ALZADA CON VISTAS O EN PERSPECTIVA ACOTADO TECNOLOGÍA

Cómo se realiza un CROQUIS TECNOLOGÍA

VISTAS PRINCIPALES: – ALZADO: vista que permite ver más detalles del objeto – PLANTA – PERFIL TECNOLOGÍA

COTAS CONJUNTO DE ELEMENTOS QUE SE DIBUJAN SOBRE LAS VISTAS PARA INDICAR LAS DIMENSIONES DE LAS PIEZAS ELEMENTOS: – LÍNEAS AUXILIARES DE COTA – LÍNEAS DE OTA – LÍMITES DE LA COTA (FLECHAS) – CIFRAS DE COTA (mm) – SÍMBOLOS ( , �, . . . ) TECNOLOGÍA

PERSPECTIVA PERMITE APRECIAR LA ESTRUCTURA TRIDIMENSIONAL DEL OBJETO (REALIDAD) TIPOS: – PERSPECTIVA CABALLERA – PERSPECTIVA ISOMÉTRICA – PERSPECTIVA CÓNICA TECNOLOGÍA

TIPOS DE LÍNEA Gros Tipo de línea or Continua fina Continua gruesa De trazos gruesa Trazo y punto Muestra Usos 0, 2 Líneas auxiliares, cotas, rayados, . . . 0, 8 Aristas visibles 0, 4 Aristas ocultas 0, 2 Ejes de simetría TECNOLOGÍA
